vue3+tsx实现原生table表头单元格合并

前言：在前端开发中，table组件用的应该是最多的了，尤其是在后台管理系统中表格更是常见，大部分ui组件库都封装了table组件，封装的功能也很完善，我们只要会用就行了，这也导致了大部分人只停留在了会使用，本篇文章就带大家来学习一下table组件的封装，table组件常用功能的封装在上一篇文章已经讲过了，本篇文章主要分享的是表头单元格合并功能。

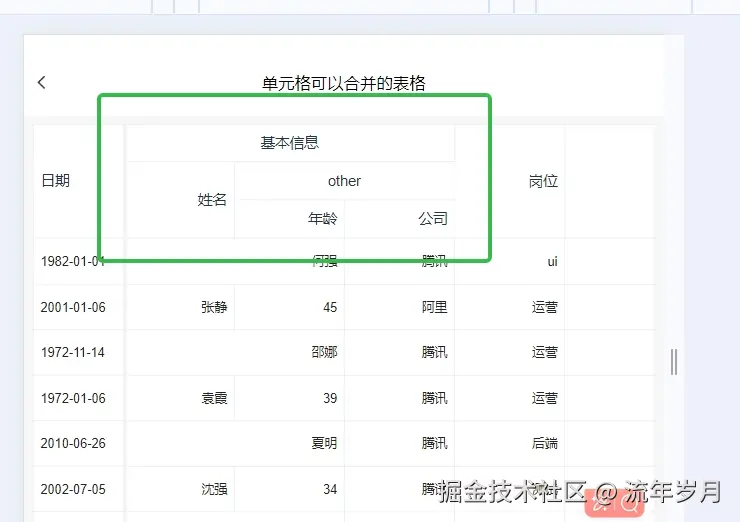

实现效果

仓库地址

Gitee: gitee.com/sz-liunian/…

了解table

table一般由thead和tbody组成，包含了一个或多个tr、th或td

• tr 标签表示表格里面的一行
• th 标签表示表头里面的一行
• td 标签表示一个单元格

合并单元格使用的是rowspan 和colspan 属性，rowspan实现跨行合并，colspan实现跨列合并

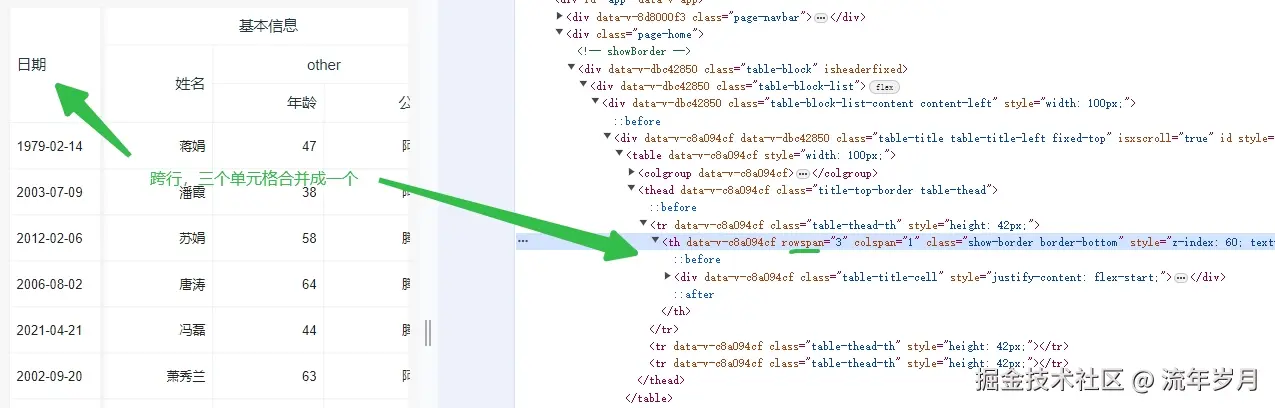

跨行合并

<th rowspan="3"></th>
垂直方向三个单元格合并成一个单元格

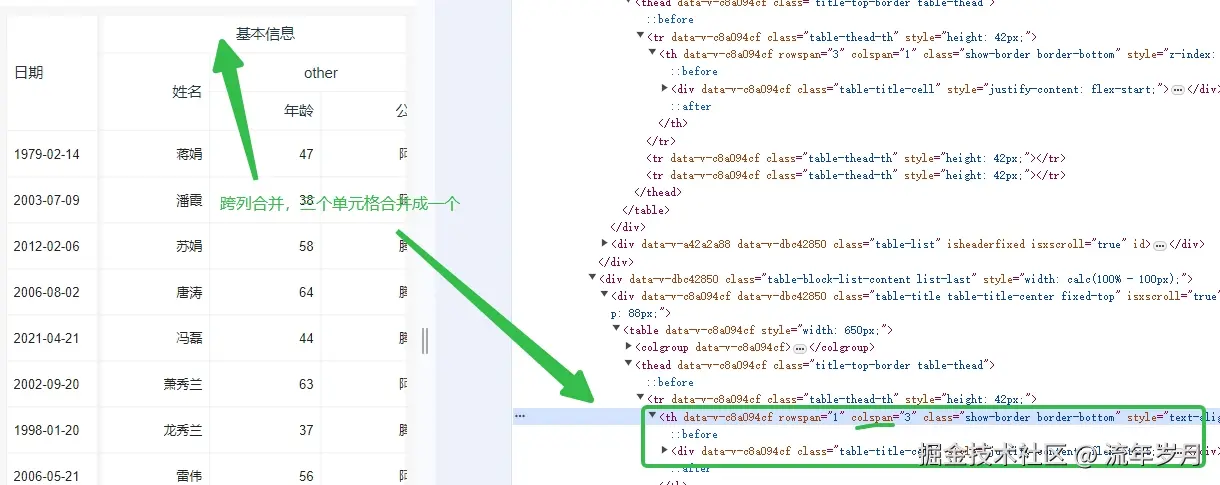

跨列合并

<th colspan="3"></th>
水平方向三个单元格合并成一个单元格

分析elementui和ant-design-vue table 组件

elementui table 组件 使用的是 <el-table-column><el-table-column>渲染列

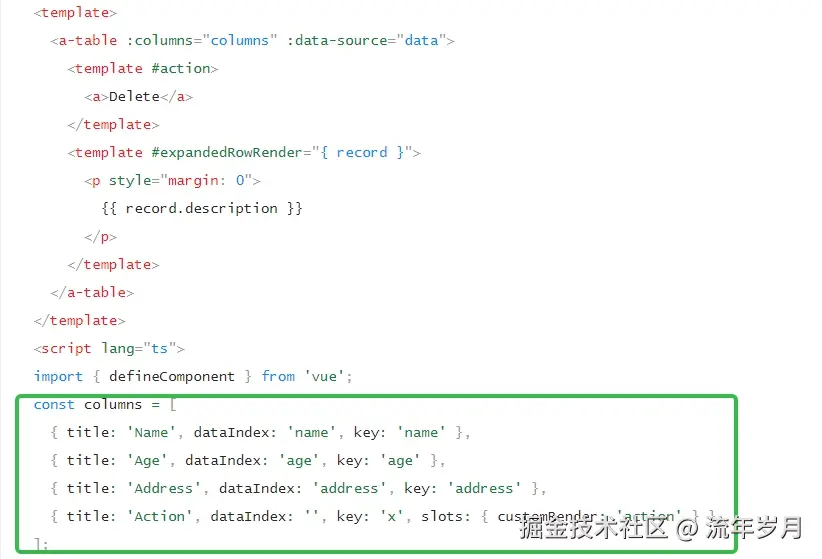

ant-design 使用columns数组定义列

比较两种方式，显而易见使用columns数组定义列更简单、更易维护。

表头单元格合并分析

这里我们也仿照ant-design定义多级表头columns（添加children子列），其他参数定义请看上篇文章

从封装一个表格组件开始，带你深入学习vue3

const columns =  [
    {
      title: '日期',
      width: 100,
      key: 'date',
      ellipsis: true,
      fixed: 'left',
      slotHeader: 'slotDate'
    },
    {
      title: '基本信息',
      key: 'baseInfo',
      children: [
        {
          title: '姓名',
          width: 95,
          key: 'name',
          fieldName: 1,
          align: 'right',
          commaSplice: true,
          // formatter
        },
        {
          title: 'other',
          key: 'other',
          children: [
            {
              title: '年龄',
              width: 95,
              key: 'age',
              fieldName: 1,
              align: 'right'
            },
            {
              title: '公司',
              width: 95,
              key: 'company',
              fieldName: 1,
              align: 'right'
            },
          ]
        }
      ]
    },
    {
      title: '岗位',
      width: 95,
      key: 'work',
      fieldName: 1,
      align: 'right',
      commaSplice: true,
    },
    {
      title: '城市',
      width: 130,
      key: 'city',
      align: 'right',
      commaSplice: true,
      fieldName: 3,
      ellipsis: true
    }
  ]

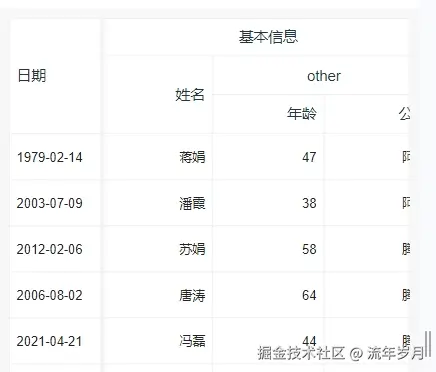

我们期望渲染的效果

为方便给每一个表头设置colSpan、rowSpan属性，我们可以把数组扁平化处理，并且给每列数组添加hasChildren、deep、keysStr属性。

• hasChildren：有子选项设置为true,反之为false
• deep：代表当前的表头所在的深度(可以理解为行)
• keysStr：值是当前表头key和其所有父表头拼接成的字符串

例如

• 日期没有子选项hasChildren=false, 所在的深度deep =1，keysStr = 'date'

• 基本信息有子选项hasChildren=true,所在的深度deep =1，keysStr = ‘baseInfo’

• 姓名没有子选项hasChildren=false,所在的深度deep =2，keysStr = ‘baseInfo-name’

• other有子选项hasChildren=true,所在的深度deep =2，keysStr = ‘baseInfo-other’

• 年龄没有子选项hasChildren=false,所在的深度deep =3，keysStr = ‘baseInfo-other-age’

接下来添加方法，处理数据

/**
 * 数据处理
 * @params columns: 遍历的数组
 * @params obj: 处理后的结果
 * @params deep: 当前深度
 * @params isFirst: 是否是第一次调用函数
 * @params currentKey: 从父级到当前子级的key
 * @params fixed: 固定列子集添加fixed值
 */
function getColumnList(columns, obj, deep, isFirst, currentKey, fixed) {
  columns.forEach(item => {
    // 重置深度
    if (isFirst) {
      deep = 1
    }
    const ob = {
      ...item
    }
    ob.keysStr = isFirst ? ob.key : currentKey + '-' + ob.key
    ob.deep = deep
    if (fixed) {
      ob.fixed = fixed
    }
    if (!ob.children) {
      ob.hasChildren = false
      obj.list.push(ob)
    } else {
      ob.hasChildren = true
      deep++
      if (deep > obj.maxDeep) {
        obj.maxDeep = deep
      }
      obj.list.push({
        ...ob,
        children: []
      })
      getColumnList(item.children, obj, deep, false, ob.keysStr, ob.fixed || undefined)
    }
  })
}
const columnObj = computed(() => {
  const obj = {
    list: [], // 扁平化数据列表
    maxDeep: 1 // 初始值，代表深度为1，表头只占一行
  }
  getColumnList(props.columns, obj, 1, true, '', undefined)
  console.log('list===>', obj.list, obj.maxDeep)
  return obj
})

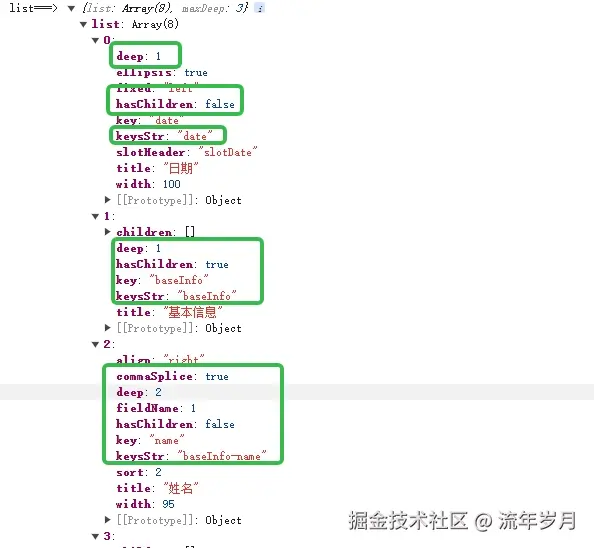

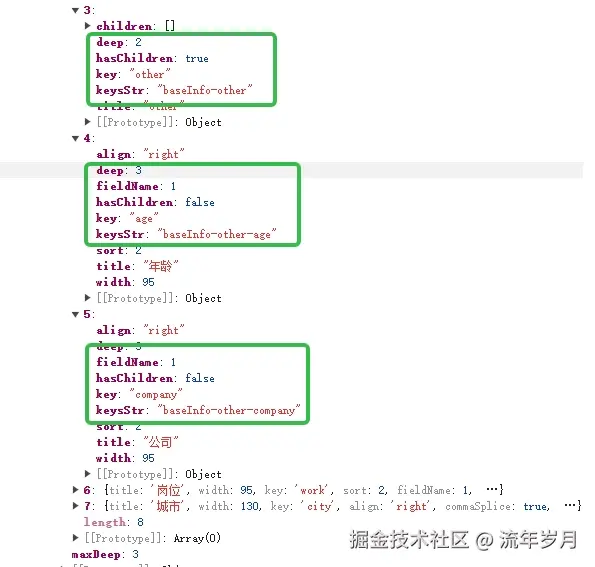

执行计算属性，打印出来的list值

从打印的数据可以看出，表头最大深度为3(表头占3行) 以上数据处理都是为了给每一个表头设置colSpan、rowSpan属性做铺垫，上面我们讲过colSpan属性是跨列合并，rowSpan属性是跨行合并，接下来给每一项设置colSpan、rowSpan属性。

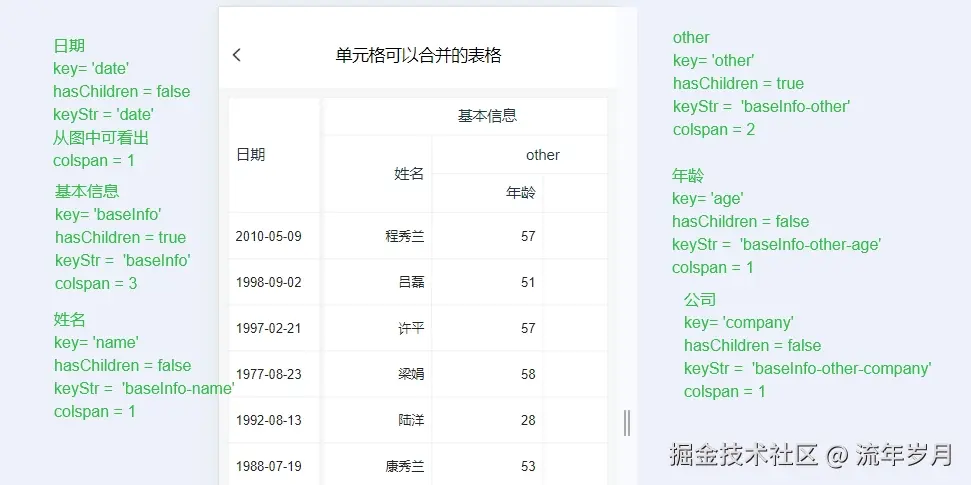

设置colSpan属性

由此图可以看出

• 日期所占的列数 = 当前项keyStr('date')包含当前key('date')属性，并且hasChildren 为false的项的长度 = 1
• 基本信息所占的列数 = 当前项keyStr('baseInfo')包含当前key('baseInfo')属性，并且hasChildren 为false( 姓名、年龄、公司属性值hasChildren为false) 的项的长度 = 3
• other所占的列数 = 当前项keyStr('baseInfo-other')包含当前key('other')属性，并且hasChildren 为false( 年龄、公司属性值hasChildren为false) 的项的长度= 2
• ...
• 可以得出 表头单元格所占列数 = 当前项keyStr包含当前key属性，并且hasChildren为false的所有项的长度

接下来修改方法

const columnObj = computed(() => {
  const obj = {
    list: [], // 扁平化数据列表
    maxDeep: 1 // 最大深度
  }
  getColumnList(props.columns, obj, 1, true, '', undefined)
  obj.list.forEach((item, index) => {
  	// 当前单元格占得列数 = 当前项keyStr包含当前key属性，并且hasChildren为false的所有项的长度
    item.colSpan = obj.list.filter(ite => ite.keysStr.includes(item.key) && !ite.hasChildren).length
  })
  return obj
})

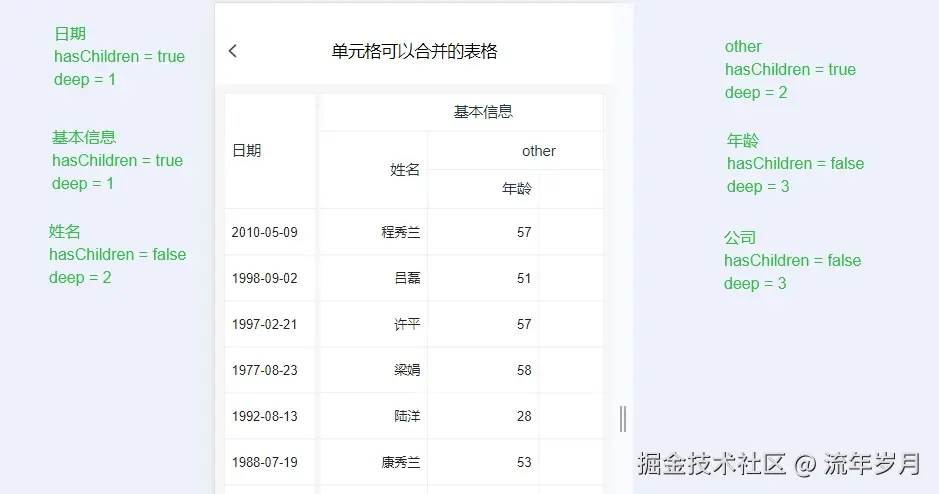

设置rowSpan属性

由此图可看出 属性 hasChildren为false时

• 日期 没有子选项，属性 hasChildren为false，rowspan = 1，即所占行数为1
• 姓名 没有子选项，属性 hasChildren为false，rowspan = 1，即所占行数为1
• 年龄 没有子选项，属性 hasChildren为false，rowspan = 1，即所占行数为1
• ...
• 可以得出 表头项属性 hasChildren为false时， rowspan = 1，即所占行数为1

属性 hasChildren为true时

• 基本信息 有子选项，属性 hasChildren为true，deep为1，rowspan = 最大深度(maxDeep, 即表头占的总行数) - 当前深度 + 1 = 3 - 1 + 1 = 3
• other 有子选项，属性 hasChildren为true，deep为2，rowspan = 最大深度(maxDeep, 即表头占的总行数) - 当前深度 + 1 = 3 - 2 + 1 = 2
• ...
• 可以得出 表头属性 hasChildren为true时，rowspan = 最大深度(maxDeep, 即表头占的总行数) - 当前深度 + 1

接下来修改计算属性

const columnObj = computed(() => {
  const obj = {
    list: [], // 扁平化数据列表
    maxDeep: 1 // 最大深度
  }
  getColumnList(props.columns, obj, 1, true, '', undefined)
  obj.list.forEach((item, index) => {
    // 当前单元格占得列数 = 当前项keyStr包含当前key属性，并且hasChildren为false的所有项的长度
    item.colSpan = obj.list.filter(ite => ite.keysStr.includes(item.key) && !ite.hasChildren).length
    if (!item.hasChildren) {
      // 表头属性 hasChildren为true时，rowspan =  最大深度(maxDeep, 即表头占的总行数) - 当前深度 + 1
      item.rowSpan = obj.maxDeep - item.deep + 1 // 根据表格得出规律
    } else {
      // 表头项属性 hasChildren为false时， rowspan = 1，即所占行数为1
      item.rowSpan = 1
    }
  })
  console.log('list===>', obj)
  return obj
})

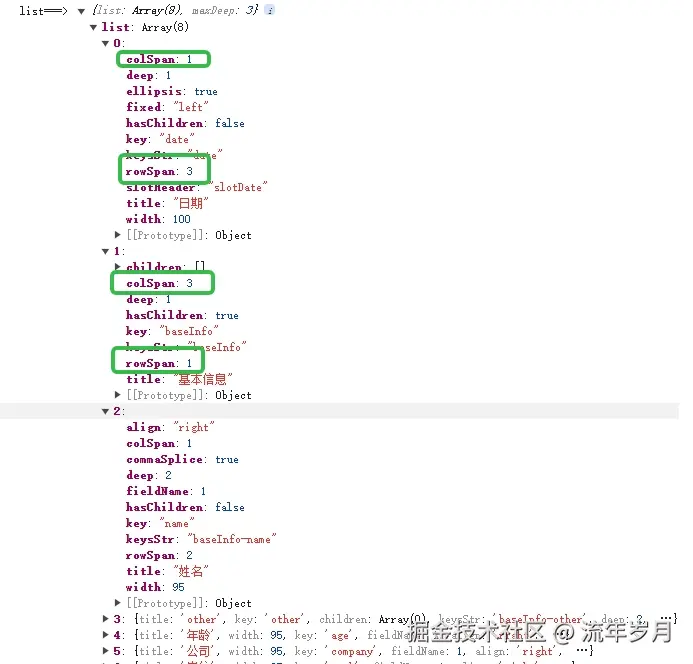

打印一下list数据

修改计算属性columnArr

const columnArr = computed(() => {
  const { list, maxDeep } = unref(columnObj)
  let obj = fixedArr.reduce((pre, key) => {
    pre[key] = []
    return pre
  }, {})
  list.forEach((item, index) => {
    // fixed 值为 String
    if (item.fixed === 'left' || item.fixed === 'right') {
      obj[item.fixed].push(item)
    } else {
      obj.center.push(item)
    }
  })
  const wt = fixedArr.reduce((pre, key) => {
    pre[key] = getColWidth(obj[key], fixedWidthDefault.value)
    return pre
  }, {})
  const arr = []
  Object.keys(obj).forEach(key => {
    if (obj[key].length > 0) {
      arr.push({
        titleList: getColumnArr(obj[key], maxDeep),
        col: obj[key].filter(item => !item.hasChildren),
        fixed: key,
        colWidth: wt[key], // 列宽度
        // 此处宽度需动态计算,屏幕宽度不一样对应的1rem等于多少px不一样
        width: ['left', 'right'].includes(key) ? wt[key] + 'px' : `calc(100% - ${wt.left + wt.right}px)`,
        headerSlots: getHeaderSlots(obj[key]),
        colSlots: obj[key].filter(item => slots[item.key]),
        shadow: key !== 'center' ? isXScroll.value : false
      })
    }
  })
  // 最后一列添加类名
  const objeFirst = arr[0]
  objeFirst.isFirstCol = true
  const objeEnd = arr[arr.length - 1]
  objeEnd.isLastCol = true
  return arr
})

修改之后index.js文件代码如下，由于代码过长，css样式未贴出，详细代码请查看代码仓库

<template>
  <div class="table-block">
    <div class="table-block-list" ref="tableRef">
      <div
        v-for="item in unref(columnArr)"
        :key="item.fixed"
        class="table-block-list-content"
        :class="[
          item.shadow && `content-${item.fixed}`,
          { 'first-col': showBorder && item.isFirstCol && item.fixed === 'center'},
          { 'list-last': showBorder && item.isLastCol && item.fixed === 'center'}
        ]"
        :style="{
          width: item.width
        }"
      >
        <tableTitle
          v-if="showTitle"
          v-bind="$attrs"
          :titleList="item.titleList"
          :columns="item.col"
          :rowWidth="item.colWidth"
          :fixedCol="item.fixed"
          :isXScroll="isXScroll"
          :showBorder="showBorder"
          :maxDeep="unref(columnObj).maxDeep"
          :id="item.fixed === 'center' ? rowTitleId : ''"
          @scroll="e => onscrollHandler(e, rowListId)"
        >
          <template v-for="ite in item.headerSlots" #[ite.slotHeader]="{ titleItem }">
            <slot :name="ite.slotHeader" :titleItem="titleItem"> </slot>
          </template>
        </tableTitle>
        <list
          v-if="showList && data.length > 0"
          v-bind="$attrs"
          :columns="item.col"
          :data="data"
          :rowWidth="item.colWidth"
          :fixedCol="item.fixed"
          :isXScroll="isXScroll"
          :showBorder="showBorder"
          :fixedWidthDefault="unref(fixedWidthDefault)"
          :fixedLeftLength="unref(fixedLeftLength)"
          :centerColumnLength="unref(centerColumnLength)"
          :id="item.fixed === 'center' ? rowListId : ''"
          @scroll="e => onscrollHandler(e, rowTitleId)"
        >
        </list>
      </div>
    </div>
  </div>
</template>
<script setup lang="ts">
import { ref, reactive, computed, unref, onMounted, nextTick, useSlots } from 'vue'
import tableTitle from './title.vue'
import list from './list.vue'
const props = defineProps({
  // 展示的列
  columns: {
    type: Array,
    default: () => []
  },
  // 源数据
  data: {
    type: Array,
    default: () => []
  },
  // 是否显示标题头
  showTitle: {
    type: Boolean,
    default: true
  },
  // 是否显示列表数据
  showList: {
    type: Boolean,
    default: true
  },
  // 是否显示边框
  showBorder: {
    type: Boolean,
    default: false
  }
})

const defaultConst = reactive({
  viewWidth: 360
})
// 屏幕宽度
function getViewWidth(dom: HTMLElement): Number {
  if (!dom.value) {
    return
  }
  const tableBlockStyle = window.getComputedStyle(dom.value)
  const width = +tableBlockStyle.width.replace('px', '')
  const paddingLeft = +tableBlockStyle.paddingLeft.replace('px', '')
  const paddingRight = +tableBlockStyle.paddingRight.replace('px', '')
  const widthSum = width - paddingLeft - paddingRight
  return !isNaN(widthSum) ? widthSum : defaultConst.viewWidth
}
const tableRef = ref(null)
onMounted(() => {
  nextTick(() => {
    defaultConst.viewWidth = getViewWidth(tableRef)
  })
})
const fixedWidthDefault = ref(70) // 单元格默认宽度

// 获取列宽和
function getColWidth(arr: Array, defaultWidth: Number): Number {
  return +arr
    .reduce((pre, cur) => {
      pre += cur.width ? +cur.width : defaultWidth
      return pre
    }, 0)
    .toFixed(2)
}

const rowTitleId = ref('rowTitle' + Math.ceil(Math.random() * 10 ** 10))
const rowListId = ref('rowList' + Math.ceil(Math.random() * 10 ** 10))
// title和list同步滚动
const onscrollHandler = function(e: HTMLElement, id: Number) {
  const dom = document.querySelector(`#${id}`)
  if (dom) {
    dom.scrollLeft = e?.target?.scrollLeft
  }
}

const slots = useSlots()
// 获取title 插槽
function getHeaderSlots(arr: Array) {
  console.log('slots===>', arr, slots)
  return arr.filter(item => item.slotHeader && slots[item.slotHeader])
}
 /**
 * 数据处理
 * @params columns: 遍历的数组
 * @params obj: 处理后的结果
 * @params deep: 当前深度
 * @params isFirst: 是否是第一次调用函数
 * @params currentKey: 从父级到当前子级的key
 * @params fixed: 固定列子集添加fixed值
 */
function getColumnList(columns, obj, deep, isFirst, currentKey, fixed) {
  columns.forEach(item => {
    // 重置深度
    if (isFirst) {
      deep = 1
    }
    const ob = {
      ...item
    }
    ob.keysStr = isFirst ? ob.key : currentKey + '-' + ob.key
    ob.deep = deep
    if (fixed) {
      ob.fixed = fixed
    }
    if (!ob.children) {
      ob.hasChildren = false
      obj.list.push(ob)
    } else {
      ob.hasChildren = true
      deep++
      if (deep > obj.maxDeep) {
        obj.maxDeep = deep
      }
      obj.list.push({
        ...ob,
        children: []
      })
      getColumnList(item.children, obj, deep, false, ob.keysStr, ob.fixed || undefined)
    }
  })
}

// 表头数据
function getColumnArr(list, maxDeep) {
  return list.reduce(
    (pre, cur) => {
      pre[cur.deep - 1].push(cur)
      return pre
    },
    Array.from({ length: maxDeep }).map(() => [])
  )
}

const columnObj = computed(() => {
  const obj = {
    list: [], // 扁平化数据列表
    maxDeep: 1 // 最大深度
  }
  getColumnList(props.columns, obj, 1, true, '', undefined)
  obj.list.forEach((item, index) => {
    // 当前单元格占得列数 = 当前项keyStr包含当前key属性，并且hasChildren为false的所有项的长度
    item.colSpan = obj.list.filter(ite => ite.keysStr.includes(item.key) && !ite.hasChildren).length
    if (!item.hasChildren) {
      // 表头属性 hasChildren为true时，rowspan =  最大深度(maxDeep, 即表头占的总行数) - 当前深度 + 1
      item.rowSpan = obj.maxDeep - item.deep + 1 // 根据表格得出规律
    } else {
      // 表头项属性 hasChildren为false时， rowspan = 1，即所占行数为1
      item.rowSpan = 1
    }
  })
  console.log('list===>', obj)
  return obj
})

// 要展示得列数
const columnsList = computed(() => {
  const { list } = unref(columnObj)
  return list.filter(item => !item.hasChildren)
})

// 左侧固定列
const fixedLeftLength = computed(() => {
  const arr = columnsList.value.filter(item => item.fixed === 'left')
  return arr.length
})

// 中间列长度
const centerColumnLength = computed(() => {
  return columnsList.value.filter(item => !['left', 'right'].includes(item.fixed)).length
})

// 计算行宽
const rowWidth = computed(() => {
  return columnsList.value.reduce((pre, cur) => {
    pre += cur.width ? +cur.width : fixedWidthDefault.value
    return pre
  }, 0)
})
// x轴宽度超出屏幕宽度
const isXScroll = computed(() => {
  return rowWidth.value - defaultConst.viewWidth > 0
})

// 列list
const fixedArr = ['left', 'center', 'right']
const columnArr = computed(() => {
  const { list, maxDeep } = unref(columnObj)

  let obj = fixedArr.reduce((pre, key) => {
    pre[key] = []
    return pre
  }, {})
  list.forEach((item, index) => {
    // fixed 值为 String
    if (item.fixed === 'left' || item.fixed === 'right') {
      obj[item.fixed].push(item)
    } else {
      obj.center.push(item)
    }
  })
  const wt = fixedArr.reduce((pre, key) => {
    pre[key] = getColWidth(obj[key], fixedWidthDefault.value)
    return pre
  }, {})
  const arr = []
  Object.keys(obj).forEach(key => {
    if (obj[key].length > 0) {
      arr.push({
        titleList: getColumnArr(obj[key], maxDeep),
        col: obj[key].filter(item => !item.hasChildren),
        fixed: key,
        colWidth: wt[key], // 列宽度
        // 此处宽度需动态计算
        width: ['left', 'right'].includes(key) ? wt[key] + 'px' : `calc(100% - ${wt.left + wt.right}px)`,
        headerSlots: getHeaderSlots(obj[key]),
        colSlots: obj[key].filter(item => slots[item.key]),
        shadow: key !== 'center' ? isXScroll.value : false
      })
    }
  })
  // 最后一列添加类名
  const objeFirst = arr[0]
  objeFirst.isFirstCol = true
  const objeEnd = arr[arr.length - 1]
  objeEnd.isLastCol = true
  return arr
})
</script>

title文件 th标签添加 rowspan、colspan 属性

 // th标签样式
    const thDom = col => {
      return col.map((item, index, arr) => {
        return (
          <th
            key={index}
            rowspan={item.rowSpan}
            colspan={item.colSpan}
            class={[
              { 'show-border': props.showBorder },
              { 'border-bottom': props.borderBottom },
              { 'column-last': item.isLastCol }
            ]}
            style={{
              'z-index': 'fixed' in item ? '60' : '',
              'text-align': item.align || (item.hasChildren ? 'center' : 'left'),
              background: props.headerBackground || undefined
            }}
            onClick={ e => changeSort(item)}
          >{tableTitleCell(item)}</th>
        )
      })
    }

测试组件

<template>
  <navbar
    @backHandler="backHandler"
    navTitle="单元格可以合并的表格"
  ></navbar>
  <div class="page-home">
    <!-- showBorder -->
    <table-list
      :columns="titleList"
      :data="dataList"
      showBorder
    >
      <template #slotDate="{item, titleItem}">
        <div class="user-info">
          <span
            class="ellipsis"
          >{{ titleItem.title }}</span>
        </div>
      </template>
    </table-list>
  </div>

</template>
<script setup lang="ts">
import Mock from 'mockjs'
import { useRouter } from 'vue-router'
const router = useRouter()
import tableList from '@/components/tablePro/index.vue'
import { setData } from '@/utils/getTableData.ts'
const titleList = [
    {
      title: '日期',
      width: 100,
      key: 'date',
      ellipsis: true,
      fixed: 'left',
      slotHeader: 'slotDate'
    },
    {
      title: '基本信息',
      key: 'baseInfo',
      children: [
        {
          title: '姓名',
          width: 95,
          key: 'name',
          sort: 2,
          fieldName: 1,
          align: 'right',
          commaSplice: true,
          // formatter
        },
        {
          title: 'other',
          key: 'other',
          children: [
            {
              title: '年龄',
              width: 95,
              key: 'age',
              sort: 2,
              fieldName: 1,
              align: 'right'
            },
            {
              title: '公司',
              width: 95,
              key: 'company',
              sort: 2,
              fieldName: 1,
              align: 'right'
            },
          ]
        }
      ]
    },
    {
      title: '岗位',
      width: 95,
      key: 'work',
      sort: 2,
      fieldName: 1,
      align: 'right',
      commaSplice: true,
    },
    {
      title: '城市',
      width: 130,
      key: 'city',
      align: 'right',
      commaSplice: true,
      sort: 0,
      fieldName: 3,
      ellipsis: true,
      // fixed: 'right',
    }
  ]
  const dataObj = {
    date: '@date',
    name: "@cname",
    age: '@integer(24, 65)',
    company: '@pick(["阿里", "腾讯", "字节"])',
    work: '@pick(["产品", "运营", "ui", "前端", "后端", "测试", "运维"])',
    city: '@city()'
  }
  const dataList = setData(Mock.mock('@natural(50, 100)'), dataObj)
</script>

实现效果

组件参数

传参

参数	说明	类型	默认值
showTitle	是否展示表头	boolean	true
showList	是否展示列表	boolean	true
columns	表格列的配置描述见下表	array	[]
data	列表数据	array	[]
showBorder	是否显示单元格边框	boolean	false
isHeaderFixed	表头是否吸顶	boolean	true
headerFixedTopValue	页面划动，表头吸顶top值	Number	88 (单位px)
height	行高度	number、string	50(单位px)

columns配置

参数	说明	类型	默认值
title	表头展示内容	string (支持传html)	''
width	单元格宽度	number	70(单位px)
widthAuto	宽度自适应，会把剩余宽度按比例分配给设置了该字段的列	boolean	false
key	当前列要展示的字段	string 每一个 表头选项,key要保持惟一	-（无默认值)
fixed	列是否固定，可选 'left' 'right'	string	-(无默认值)
align	单元格对齐方式, 可选 left、center、 right	string	left
ellipsis	超过宽度将自动省略	boolean	false
slotHeader	title 插槽key,可使用此字段添加插槽	string	-
headerBackground	表头背景色	string	'#fff'
formatter	列表单元格格式化函数	Function(h, row, column, index)	-
util	单位	number、string

插槽： 表头插槽使用 columns 属性 slotHeader自定义表头内容 内容插槽使用 columns 属性key自定义单元格内容

事件

参数	说明	类型
handlerClick	row 点击事件	Function(row, index)
handlerCellClick	cell 点击事件	Function(row, column)

总结

本文主要讲解了基于原生table实现表头合并，分析了单元格合并原理以及单元格所占的行数和列数，推导出表头单元格rowspan和colspan的计算方法，另外还实现了表头置顶、表头自定义功能，由于篇幅过长没有叙述，具体实现方法可以去gitee仓库看一下源码，后续代码也会传到git, 表格主体单元格合并后面会单独写一篇文档进行讲解。

如果觉得文章对你有帮助，也欢迎一键三连👏👏👏，你的鼓励是支持我持续创作的动力~
