引言

因为日常有随手打开浏览器开发者工具的习惯，最近发现了一个现象

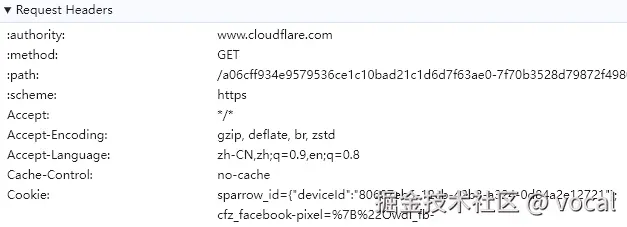

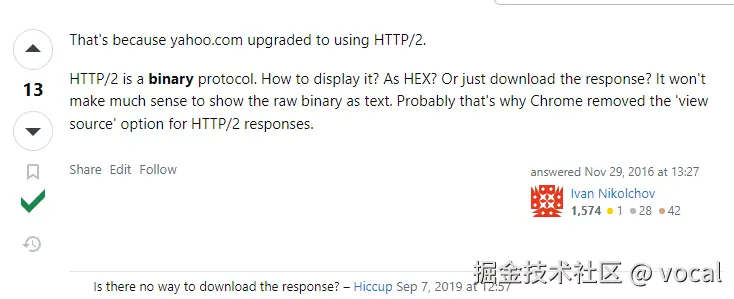

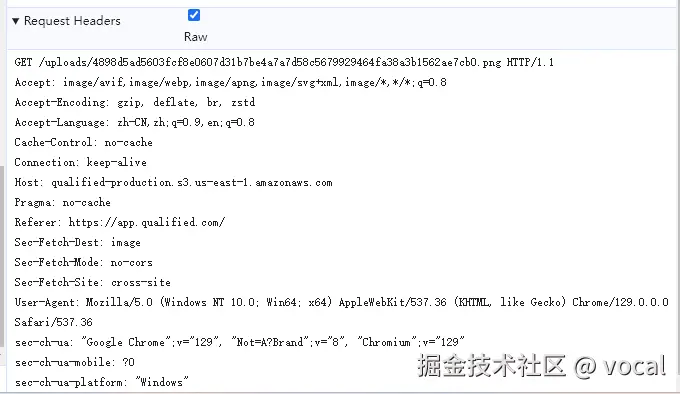

发现有的请求具有 row 选项，而有的请求没有 row 选项；就随手搜索了一些

然后通过攻略打开了F12的Protocol一栏，才发现HTTP2.0已经非常常用，在大多数网站来说已是主流，而且早在2015年就已经是RFC标准了。（这下不得不学习了解一下了

协议特点

不得不说，HTTP2和HTTP1.1相比，真是变化巨大。HTTP2.0协议具有以下新特点：

二进制协议
多路复用
头部压缩
服务器推送

二进制分帧

大家都知道HTTP1.1是文本协议，文本协议虽然保留了易读性，但却带来了更多的带宽消耗；而HTTP2.0最直观的变化就是将文本协议转变为二进制协议，还引出了分帧的概念

与文本协议相比，二进制协议更容易解析，只需要按序将字节流转换为对象即可；而不需解析字符。

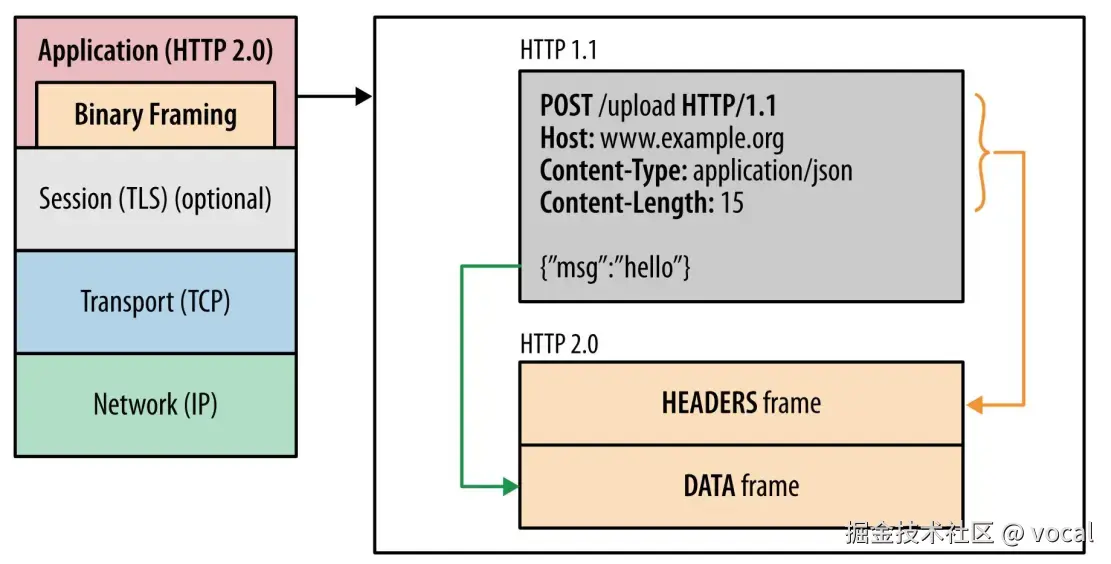

在将协议转化为二进制协议的前提下，HTTP2引入了分帧的概念，将整个HTTP数据包分为若干个帧

帧的结构

一个 HTTP/2 的帧结构如下：

+-----------------------------------------------+
|                 Length (24)                   |
+---------------+---------------+---------------+
|   Type (8)    |   Flags (8)   |
+-+-------------+---------------+-------------------------------+
|R|                 Stream Identifier (31)                      |
+=+=============================================================+
|                   Frame Payload (0...)                      ...
+---------------------------------------------------------------+

Length：3 个字节，表示该帧的数据长度（但不包括头的 9 个字节）。
Type：1 个字节，表示该帧后续的内容的类型（总共定义了 10 种类型的帧，大体上可以分为数据帧和控制帧两类）。
Flag：1 个字节，在 Type 不同的情况下有不同的定义。
R：一位保留位，目前未定义，且必须是 0。
Stream Identifier：流标识符 ID，也就是帧所属的“流”（后面会解释流的概念），接收方使用该 ID 可以从乱序的帧里识别出具有相同流 ID 的帧序列，并按照顺序重新组装起来，就实现了虚拟的“流”。
Frame Payload：该 Type 对应的帧 Payload。

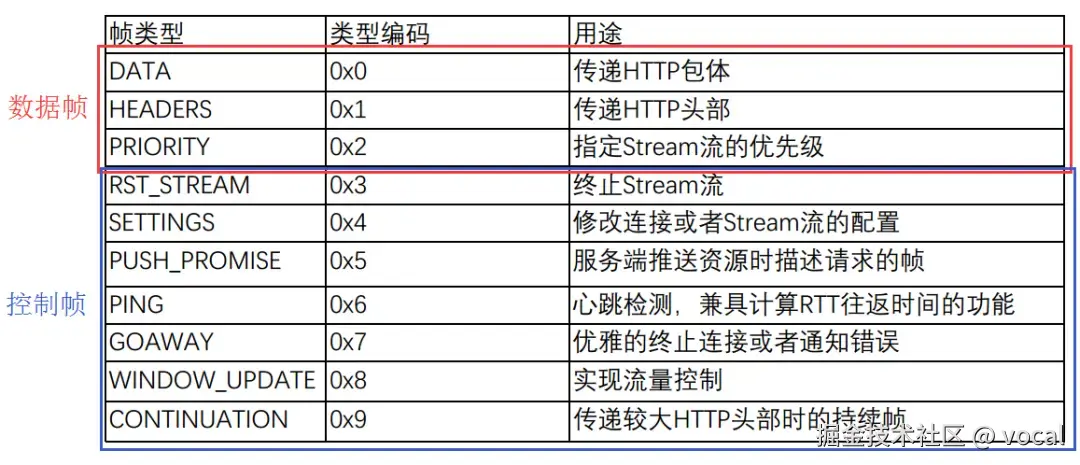

Type

各Type下还有自己的flag，比如常用的

END_STREAM (0x1)
END_HEADERS (0x4)
PADDED (0x8)

DATA帧

 +---------------+
 |Pad Length? (8)|
 +---------------+-----------------------------------------------+
 |                            Data (*)                         ...
 +---------------------------------------------------------------+
 |                           Padding (*)                       ...
 +---------------------------------------------------------------+

数据帧包含以下字段：

填充长度（Pad Length）：一个 8 位字段，包含以八进制为单位的帧填充长度。该字段是有条件的（如图中的"？"符号所示），只有在设置了 PADDED 标志时才会出现。
数据：应用数据。数据量是帧有效载荷减去其他字段的长度后的剩余部分。
填充：不包含应用语义值的填充八进制数。发送时必须将填充八进制数设为零。

HEADERS帧

 +---------------+
 |Pad Length? (8)|
 +-+-------------+-----------------------------------------------+
 |E|                 Stream Dependency? (31)                     |
 +-+-------------+-----------------------------------------------+
 |  Weight? (8)  |
 +-+-------------+-----------------------------------------------+
 |                   Header Block Fragment (*)                 ...
 +---------------------------------------------------------------+
 |                           Padding (*)                       ...
 +---------------------------------------------------------------+

HEADERS 帧有效载荷包含以下字段：

Pad Length（填充长度）：一个 8 位字段，包含以八位字节为单位的帧填充长度。该字段仅在设置了 PADDED 标志时才会出现。
E：单比特标志，表示流依赖性是排他性的。该字段仅在设置了 PRIORITY 标志时才会出现。
流依赖性：该流依赖的 31 位流标识符。该字段仅在设置了 PRIORITY 标志时才会出现。
权重：一个无符号 8 位整数，代表流的优先权重。在该值上加 1 可获得介于 1 和 256 之间的权重。该字段仅在设置了 PRIORITY 标志时才会出现。
头片段：一个头片段。
填充：填充八位位组。

头部压缩

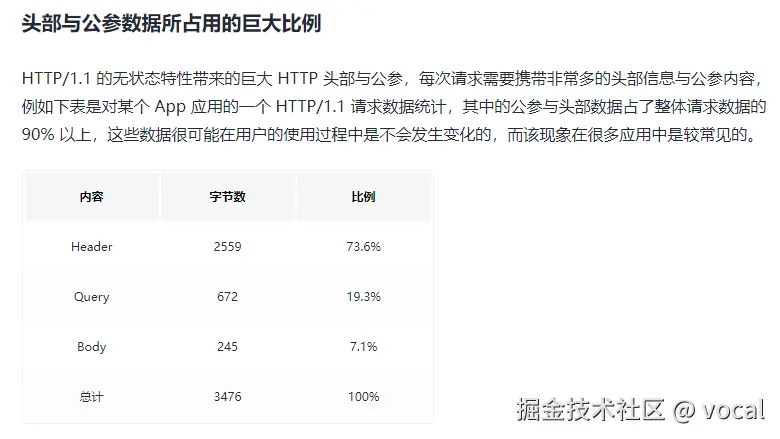

在同一个HTTP页面中，许多资源的Header是高度相似的，但是在HTTP2之前都是不会对其进行压缩的，这使得在多次传输中白白浪费了资源来进行重复无谓的操作。对头部进行压缩，可以减小头部所消耗的带宽。

虽然HTTP1.1已经有使用gzip算法等压缩payload，但被没有考虑头部；实际上HTTP的头部有非常大的压缩空间例如，User-Agent、Host等几乎必须的字段完全有压缩空间

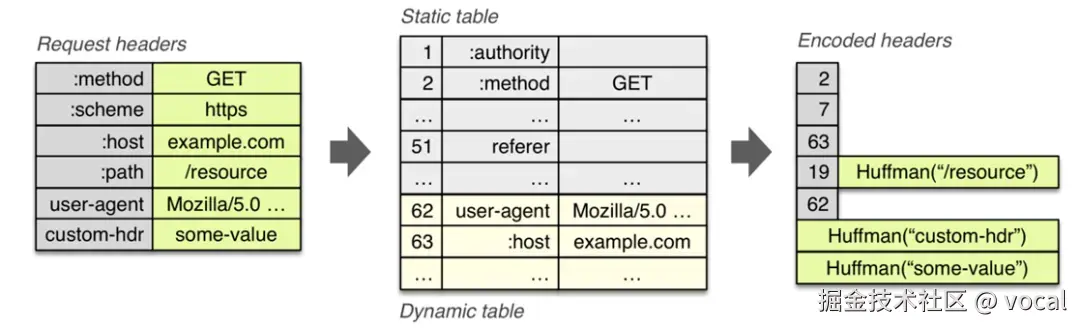

HTTP2为了压缩头部采取了HPACK算法

使用静态映射表
使用动态映射表
使用Huffman编码

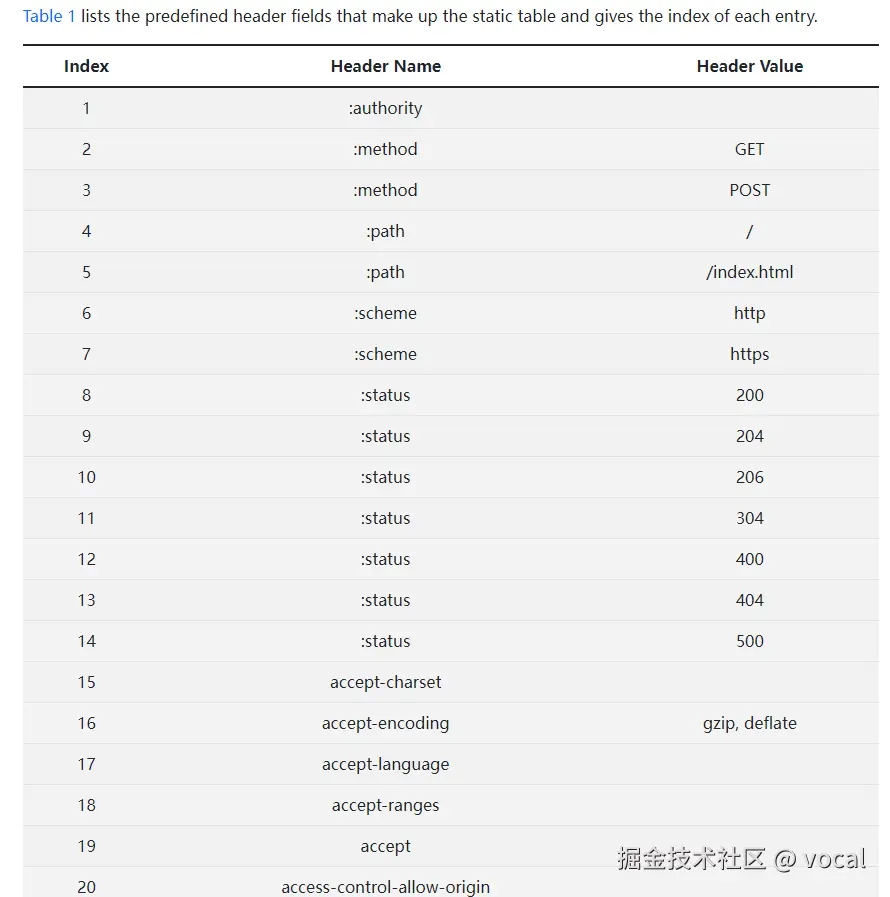

静态映射表

对于一些常用的字段，HTTP2设置了静态映射表，这个表的内容存储在HTTP2协议内；

httpwg.org/specs/rfc75…

如果Header Value是空的，则意味着值为动态；否则为静态值

对于动态值，使用哈夫曼编码压缩每个字符；HTTP2在协议里早就压缩好了 httpwg.org/specs/rfc75…

// 静态值格式
  0   1   2   3   4   5   6   7
+---+---+---+---+---+---+---+---+
| 1 |        Index (7+)         |
+---+---------------------------+
// 动态值格式（之后就转静态了
  0   1   2   3   4   5   6   7
+---+---+---+---+---+---+---+---+
| 0 | 1 |      Index (6+)       |
+---+---+-----------------------+
| H |     Value Length (7+)     |
+---+---------------------------+
| Value String (Length octets)  |
+-------------------------------+

动态映射表

HTTP在作为文本协议的时候，是可以随意添加自己的头部键值对的；同时，静态表只包含了 61 种高频出现在头部的字符串。为了处理不在静态表范围内的头部字符串以及保留头部的扩展性，从而设立了动态映射表。

比如，对于User-Agent键值对，静态表中是没有的，HTTP2在发送时会将对应值进行哈夫曼编码，然后，客户端和服务器双方都会更新自己的动态表，添加一个新的 Index 号 62。那么在下一次发送的时候，就不用重复发这个字段的数据了，只用发 1 个字节的 Index 号就好了，因为双方都可以根据自己的动态表获取到字段的数据

// 添加新的
  0   1   2   3   4   5   6   7
+---+---+---+---+---+---+---+---+
| 0 | 1 |           0           |
+---+---+-----------------------+
| H |     Name Length (7+)      |
+---+---------------------------+
|  Name String (Length octets)  |
+---+---------------------------+
| H |     Value Length (7+)     |
+---+---------------------------+
| Value String (Length octets)  |
+-------------------------------+
// 被添加后
  0   1   2   3   4   5   6   7
+---+---+---+---+---+---+---+---+
| 1 |        Index (7+)         |
+---+---------------------------+

过程对照 httpwg.org/specs/rfc75…

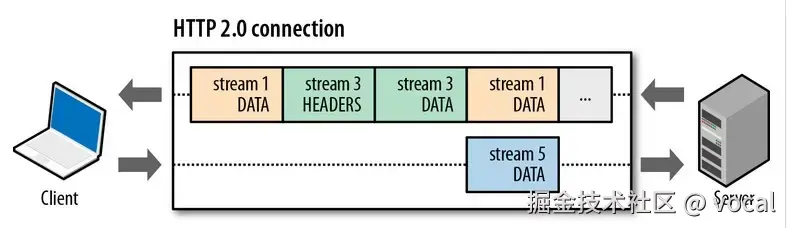

多路复用

HTTP2与HTTP1.x的请求方式发生了根本性的变化，可以真正同时发送多个请求并处理多个请求。在HTTP1.1以前，HTTP完全使用请求响应模型，当前请求的发出需要等到上一个请求的响应；虽然HTTP1.1引入了管道的概念使得当前请求的发送不必等待上一个响应，但服务器依然是按序处理的，故HTTP1.x存在严重的队头阻塞问题
