大家好，我是前端西瓜哥。
我整理了一下 AutoCAD 实体的常用几何属性。
属性基于实体的特性面板，并做一定调整尽量贴合数据层（接近 dwg 图纸），但不保证完全一致。
这是系列文章的第一篇，算是开一个新的系列，后续会陆续补完。
关于角度
极轴坐标系，默认起始角度为向右方向，为 0 度，角方向为逆时针。
绕一圈，经过 90 180 270，最终又变成了 0。

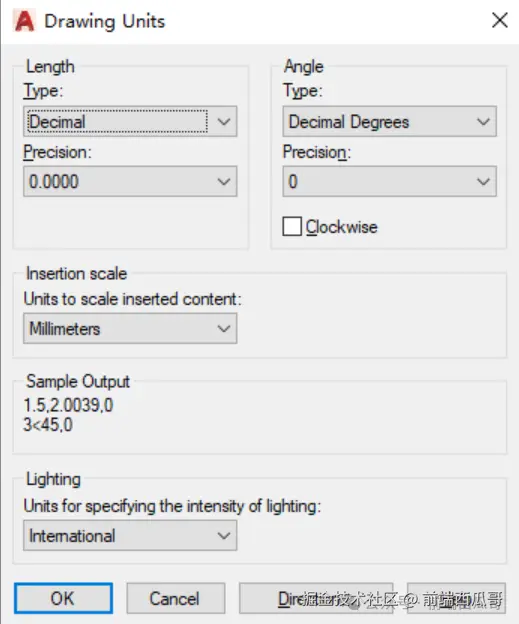

可以通过 “图形单位（Drawing Units）” 修改起始角和角方向。
角度在数据层都是存的弧度，只是 UI 默认显示为角度，且 UI 上的角的格式可以通过 “图形单位” 修改，比如换成百分度。

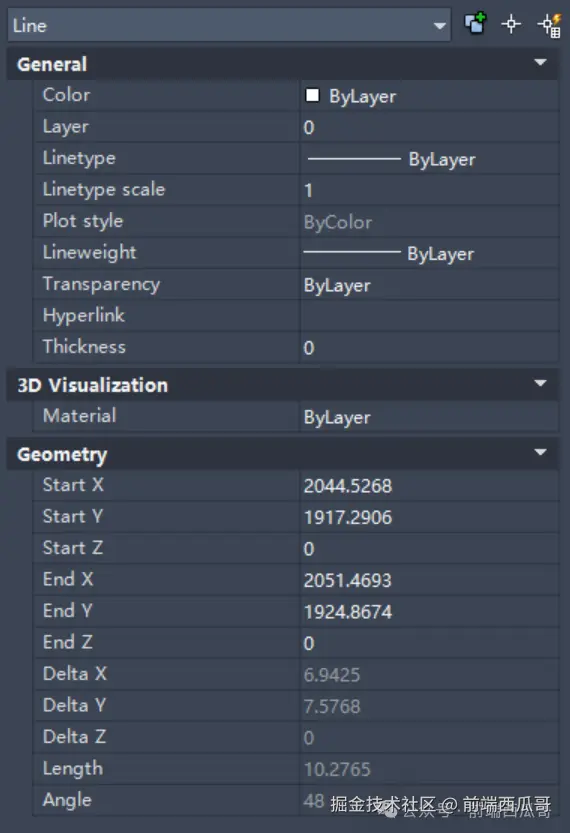

直线 Line
-
startX / startY / startZ：起点位置；
-
endX / endY / endZ：终点位置；
计算属性：
-
deltaX / deltaY / deltaZ：终点减起点的差值；
-
length：直线长度；
-
angle：起点到终点形成的向量对应的角。

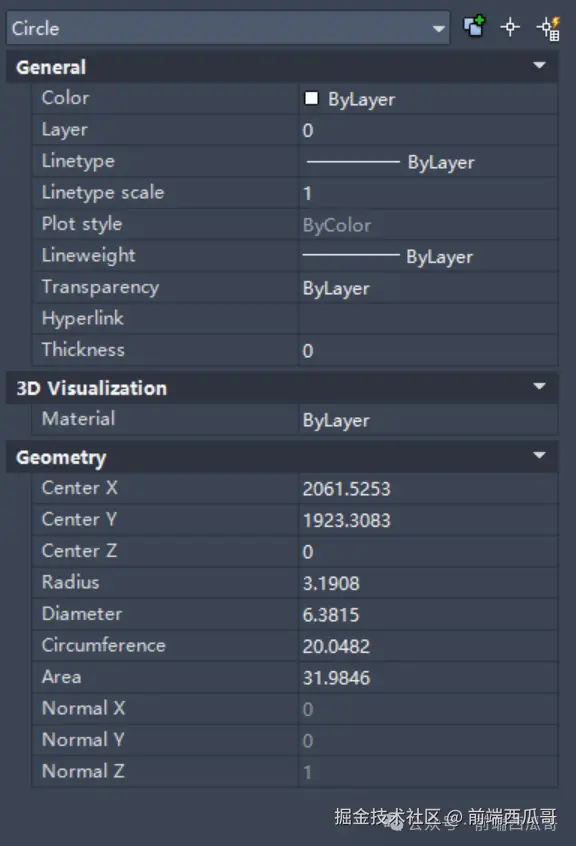

圆 Circle
-
centerX / centerY / centerZ：圆心；
-
radius：半径；
计算属性：
-
diameter：直径；
-
circumference：周长；
-
area：面积；
-
normalX / normalY / normalZ：法向量；

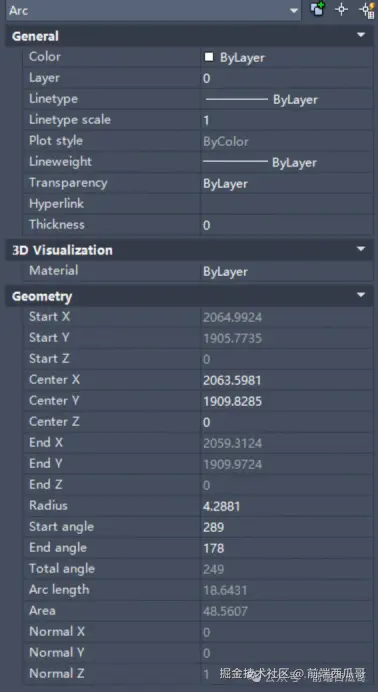

圆弧 Arc
圆弧的三种表达可以先了解一下，有助于了解圆弧、多段线这些图形。
-
centerX / centerY / centerZ：圆心；
-
radius：半径；
-
startAngle：起始角；
-
endAngle：结束角；
计算属性：
-
startX / startY / startZ：起点；
-
endX / endY / endZ：终点；
-
arcLength：圆弧长度；
-
area：圆弧面积；
-
normalX / normalY / normalZ：法向量；

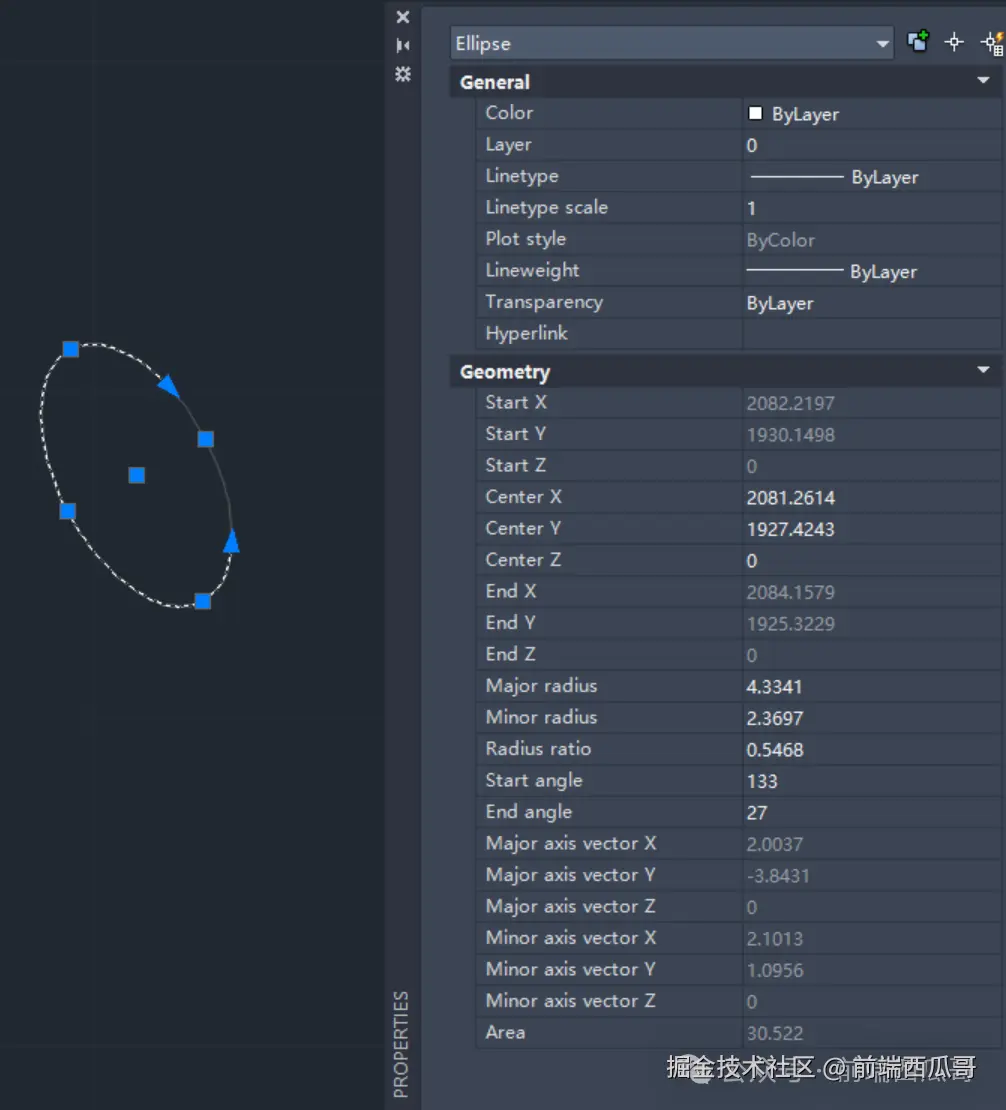

椭圆 Ellipse
虽然叫做椭圆，但它同时也可以表达椭圆弧。通常 startAngle 为 0，且 endAngle 为 360，就是一个椭圆。
-
centerX / centerY / centerZ：圆心；
-
semiMajorAxisVector：半长轴向量（等价知道主轴长度和旋转角度）；
-
axisRatio：短轴 / 长轴长度 的比例值；
-
startAngle：起始角（相对 semiMajorAxisVector，方向为逆时针）；
-
endAngle：结束角。
计算属性：
-
startX / startY / startZ：起点位置；
-
endX / endY / endZ：终点位置；
-
majorRadius：长轴半径；
-
minorRadius：短轴半径；
-
minorAxisVector：短轴向量（长轴逆时针 90 度）；

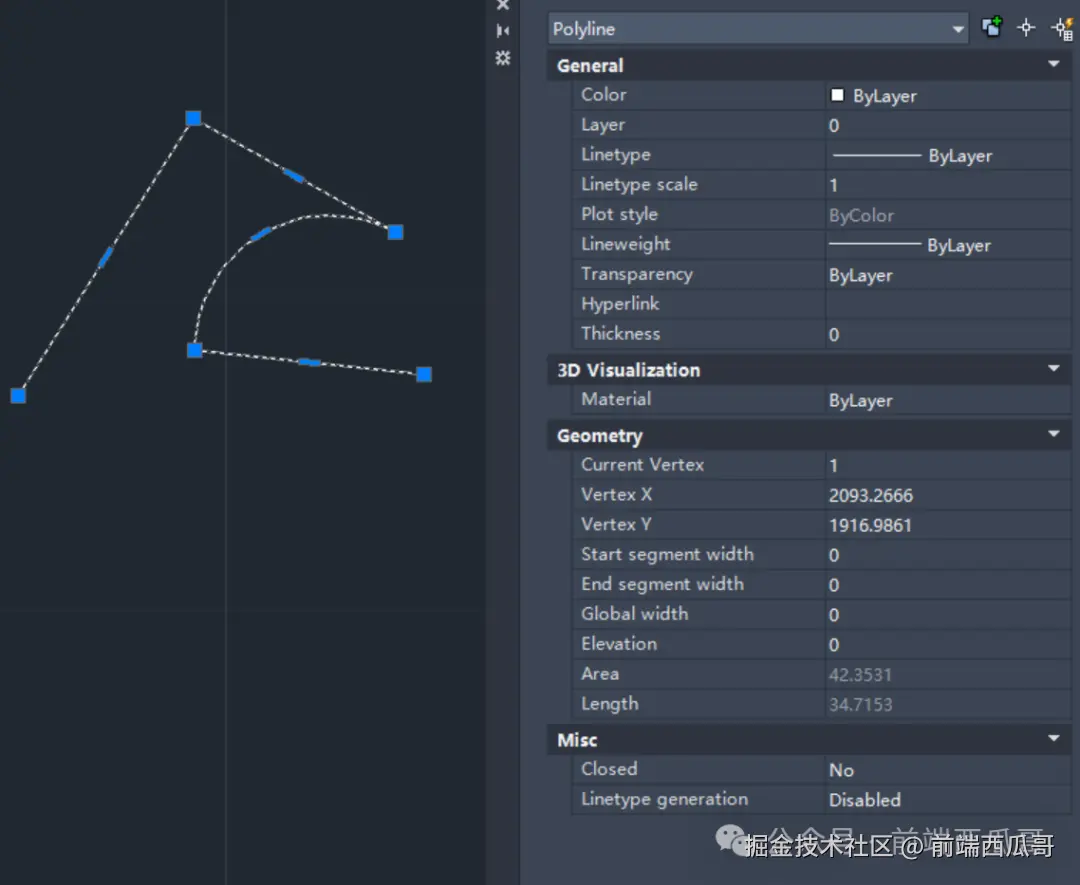

多段线 Polyline
多条线段顺序连接表达的实体。
矩形、多边形类型并不存在，它们只是特殊的多段线。
-
startWidth：默认给顶点的起始宽度；
-
endWidth：默认给顶点的结束宽度；
-
closed：是否闭合（即首尾是否要相连）；
多段线会指向一组顶点 Vertex，它们依次相连，得到多段线。
顶点 Vertex 的属性有：
-
point：点位置；
-
startWidth：起始宽度；
-
endWidth：结束宽度；
-
bulge：直线的凸度，这个值不为 0 就是曲线。这个东西我在之前的 圆弧文章 也有讲过；
计算属性：
-
globalWidth：全局宽度，如果所有顶点的起始宽度和结束宽度都相同，则为这个值，否则为空；
-
area：面积；
-
length：线总长度；

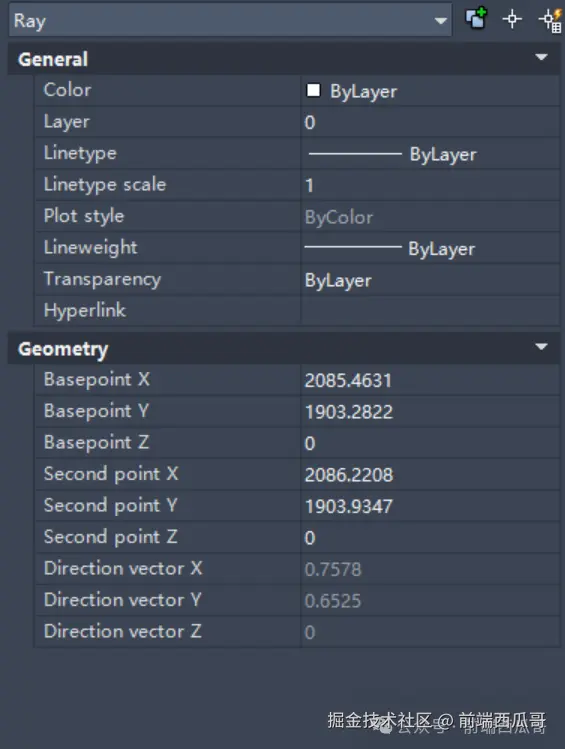

射线 Ray
-
point：射线的起点；
-
vector：射线的方向向量；
计算属性：
- secondPoint：第二个点。基于 point 的 vector 得到；

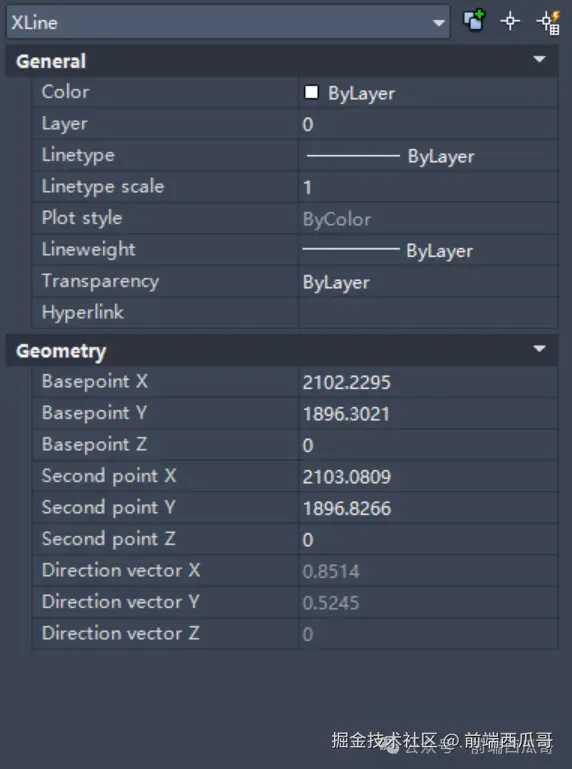

构造线 XLine
两边无限延长的真正的直线。
同射线。
