Spine动画的几个使用技巧

刘木林
2,121 阅读6分钟

本文所有的例子都基于pixi 7.x、pixi-spine 4.x版本

预览Spine资源

这是Spine官方出的预览工具，看下官方的介绍：

Skeleton Viewer是一个可以加载和显示skeleton数据的工具。它与Preview视图非常相似，对于测试从Spine导出的skeleton数据是如何使用Spine Runtime进行渲染的非常有用.

理论上，可以把这个工具视为设计师和研发之间的一个对接桥梁，正如官方所说，它和设计软件的Preview视图非常相似

如何使用

1、到官网下载相应的版本：zh.esotericsoftware.com/spine-skele…

2、安装Java环境，需要Java9+

3、命令行cd到jar包所在的目录，运行：

# skeletonViewer.jar为实际的jar包文件名称
java -jar skeletonViewer.jar

4、点击左上角的"Open"按钮，找到本地的.skel文件并打开

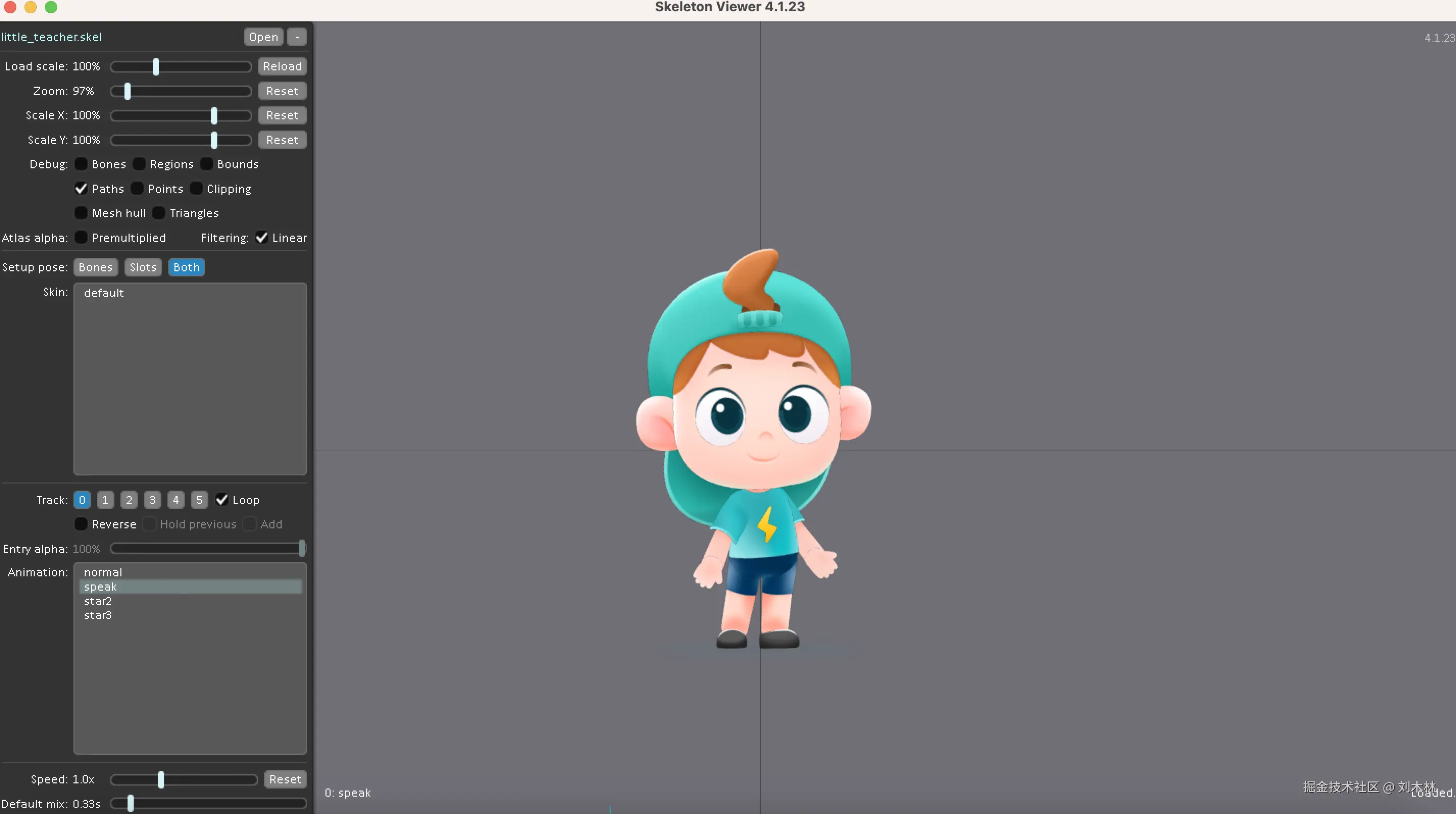

效果如下：


核心功能

1、查看并切换Animation，也就是动画段

2、查看并切换skin

3、可以操作和查看多Track混合动画的效果

4、调整播放速度和Mix

5、Debug，可以查看资源中的所有骨头(Bone)、区域(Regions)等等，这块还有一些术语没有去专门学习，比如Clipping、Mesh hull这些

流畅的动画过渡

Spine动画中，我们操作最多的应该就是通过addAnimation和setAnimation去改变动画状态，其实从最初就有过这样一个疑惑：Spine中的每一个动画状态(State)感觉是相互独立的，那么如何来保障切换状态时的平滑过渡呢？答案就是通过Mix

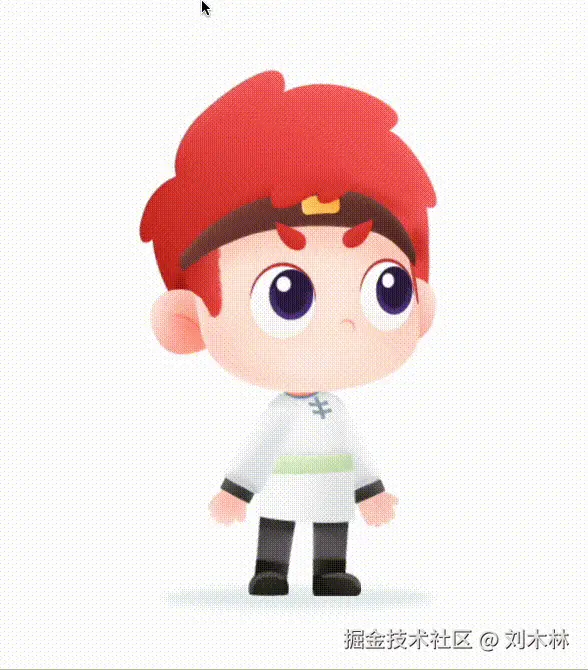

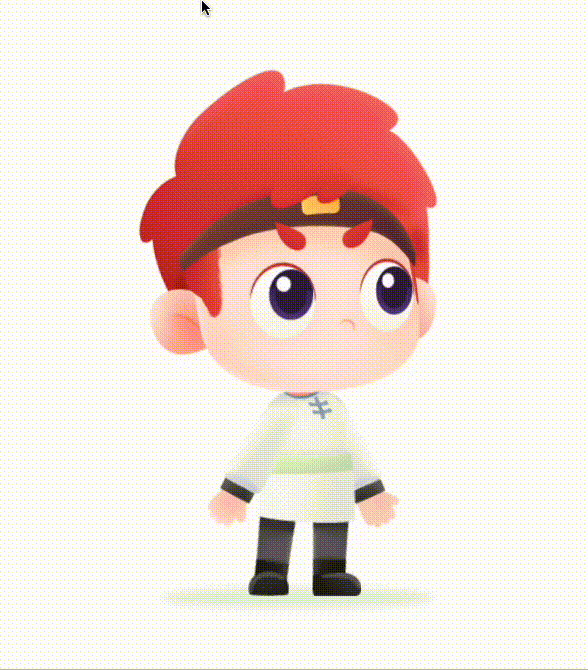

在不设置Mix的情况下，动画切换的示例视频如下：


可以看到，动画之间衔接时有着明显的突变效果

Mix的使用方法

其实非常简单，本质上就是为动画状之间设置一个过渡时间，一般有2种使用方式：

1、设置defaultMix

// ipSpine是通过pixi-spine创建的spine对象
ipSpine.state.data.defaultMix = 0.3;

2、单独设置2个动画之间的mix

// ipSpine是通过pixi-spine创建的spine对象
ipSpine.state.data.setMix('walk', 'run', 0.3);

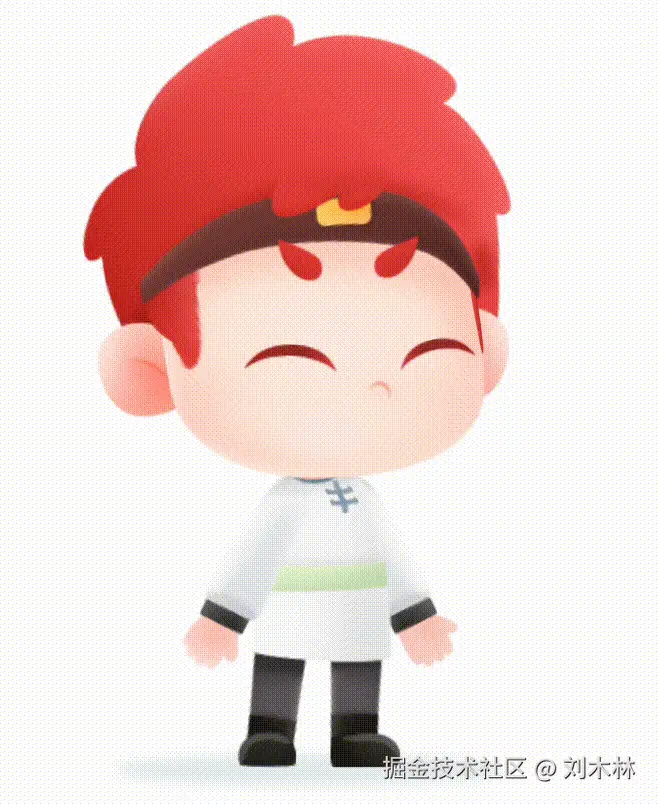

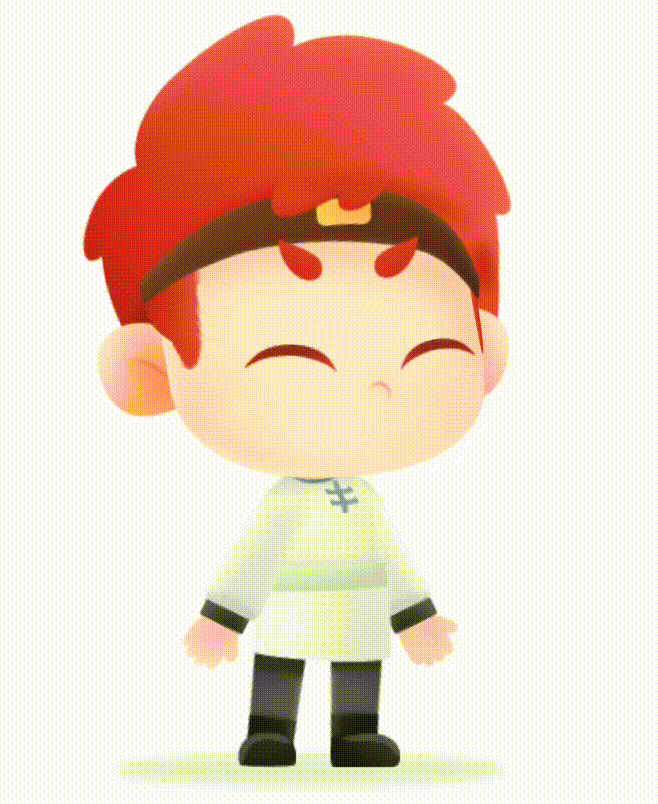

设置后的效果：


监听点击事件

监听Spine对象的整体点击

一开始，我们遇到需要监听Spine元素点击事件的需求时，做法通常是在Spine动画元素上面盖一个透明的div或者svg，然后再给盖上去的元素添加Listener来实现，虽然也能用，但是也增加了开发负担。

pixi-spine中有内置的监听事件的能力，示例代码如下：

// ipSpine是通过pixi-spine创建的spine对象
ipSpine.interactive = true;
ipSpine.on('pointerdown', handler);

是的，就是这么简单！并且这种实现方式，如果用户点击了透明区域，则是不会触发的，也规避了盖一层div所导致的副作用

额外说明一下，pixi-spine中的pointerdown(本质上是pixi中的能力)，和我们DOM中的pointerdown event不一样，DOM中的pointerdown event是有兼容性问题的，但是pixi-spine中的pointerdown没有兼容性问题，可放心使用

除了pointerdown，还有其他很多事件可以监听，包括：

  • added: 当对象被添加到容器中时触发。

  • removed: 当对象从容器中移除时触发。

  • pointerdown: 当指针（鼠标或触摸）按下时触发。

  • pointerup: 当指针（鼠标或触摸）抬起时触发。

  • pointermove: 当指针（鼠标或触摸）移动时触发。

  • pointerover: 当指针（鼠标或触摸）悬停在对象上时触发。

  • pointerout: 当指针（鼠标或触摸）离开对象时触发。

监听Spine对象中的部分区域点击

上面的这种方式，目前只能支持监听整个Spine元素的点击行为，如果只想监听特定区域的点击呢？由于pixi-spine中的骨骼、插槽都不是pixi的DisplayObject，因此没法像上面的方式来做。有一个思路是：根据特定骨骼的大小和位置，手动在pixi中创建一个可交互区，并对这个交互区添加事件监听。同时需要在pixi app的每一个ticker中根据骨骼的位置随时更新交互区的位置

// 下面的示例为给骨骼添加点击事件
const hitArea = new PIXI.Graphics();
hitArea.beginFill('ff00ff'); // 透明填充
hitArea.drawRect(0, 0, 30, 30); // 假设区域大小为30*30
hitArea.endFill();
hitArea.x = 0;
hitArea.y = 0;
// 启用交互
hitArea.interactive = true;
hitArea.on('pointerdown', this.clickHandler);
// 将交互区域添加到Spine对象
ipSpine.addChild(hitArea);
// 找到骨骼，并根据骨骼的位置随时更新交互区的位置
const bone = ipSpine.skeleton.findBone('bd_shouzuo') as any;
app.ticker.add(() => {
  // 更新交互区域位置
  hitArea.x = bone.worldX;
  hitArea.y = bone.worldY;
});

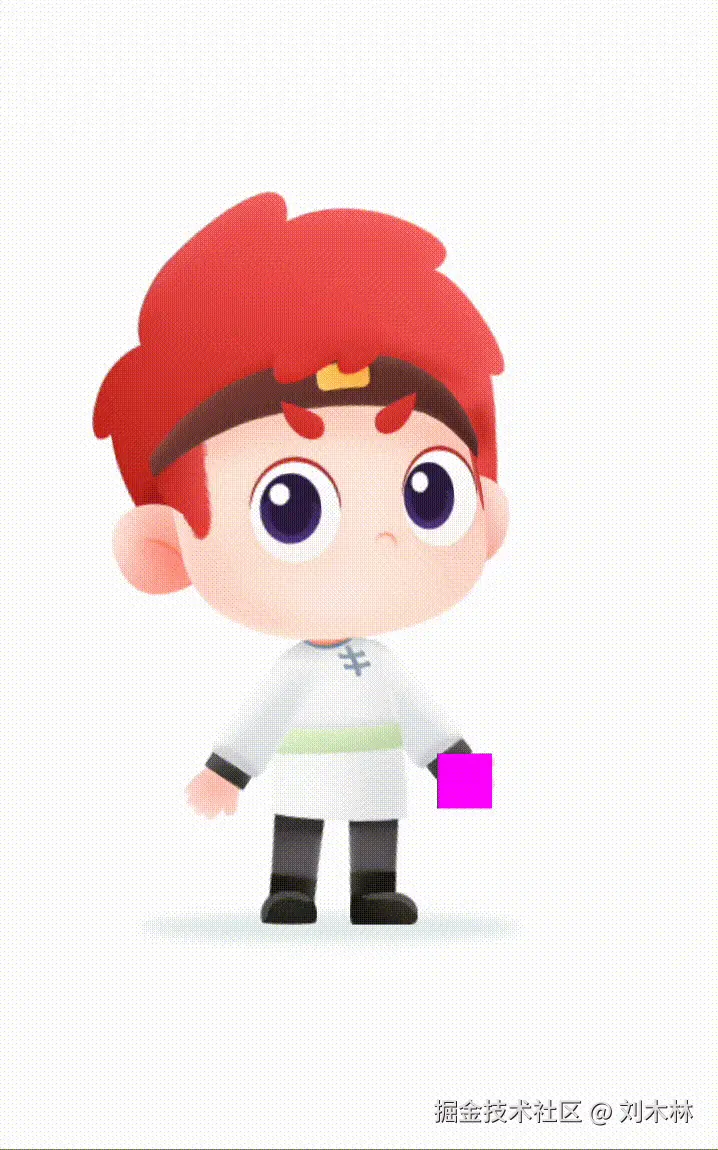

效果如下：


点击红色的区域就可以触发相应的事件，但是ip人物跳起来之后还是有一些细节问题

混合动画

基本使用

addAnimation和setAnimation这两个方法中的第一个参数，一般情况下我们都是默认写0，这个参数的含义是trackIndex，这就引出了spine运行时中的另外一个重要概念：多轨道混合动画，就是说，我们可以在不同轨道上叠加动画。

我们可以看下spine运行时官方demo中的说法：

zh.esotericsoftware.com/spine-demos…

在不同的轨道上播放动画时，通常较低轨道的姿势会被较高轨道覆盖。使用相加轨道时，其姿势将被添加到较低轨迹的轨道中。这可混合来自具有不同影响的多个独立动画的姿势，例如50%快乐、20%疯狂和30%兴奋的不同面部表情。

使用的方式则非常简单：

// ipSpine是通过pixi-spine创建的spine对象
state.setAnimation(0, 'normal', true);
state.setAnimation(1, 'praise', true);

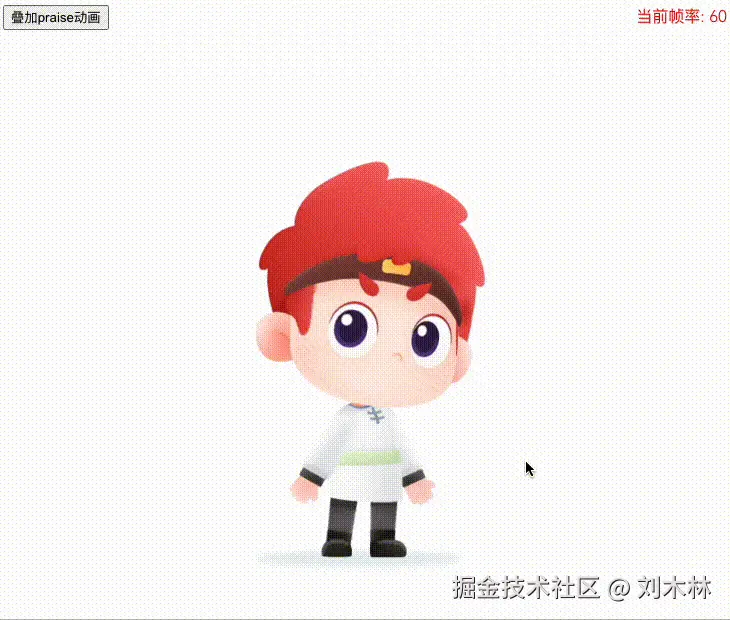

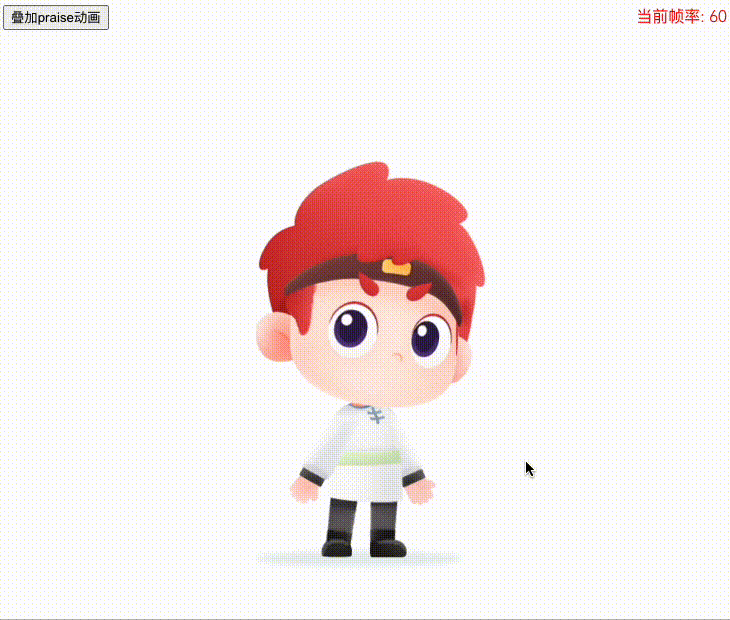

通过这2行代码，就可以将normal和praise的动画效果进行混合


Track Alpha

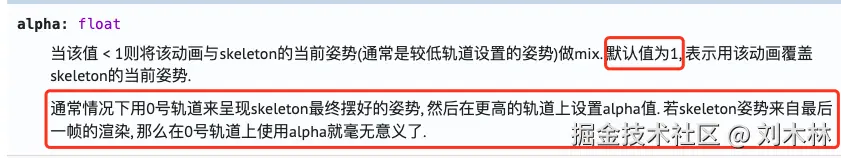

上面的例子中，其实和直接在轨道0上切换动画没啥区别，好像也没有体现出什么不一样的效果。是因为上面的代码，没有体现出多track使用中的另外一个重要概念，即Track Alpha，还是先看一下官方的文档解释：


这段解释非常重要，不仅说明了alpha的含义，同时还给出了多track的实践方式

设置track alpha的方式其实也非常简单：

// ipSpine是通过pixi-spine创建的spine对象
const track = ipSpine.state.tracks[trackIndex];
if (track) {
  track.alpha = XXXX;
}

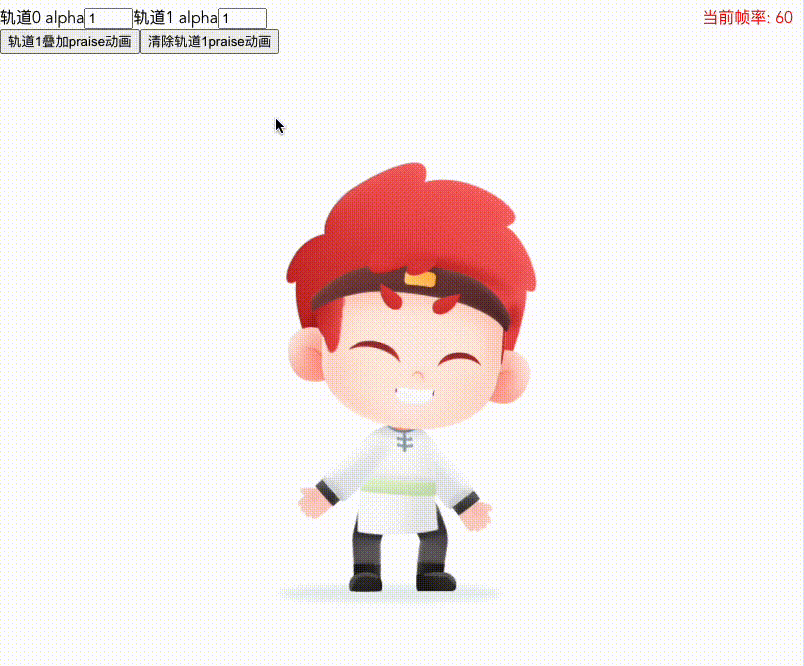

看一下效果：


虽然视频中的效果有点鬼畜了，但是仍然可以看到，在视频中，随着track1的alpha值变小，track1的动画效果也在逐步减弱，直观体现就是ip人物跳的越来越矮了

结语

推荐大家可以看一下Spine官方的运行时示例，其中还有很多例子可以学习和参考，地址如下：github.com/EsotericSof…
