10分钟用AI完成软件详细设计，以下内容除了题词和必要简介外均由AI生成。
你用AI写需求，他用AI写代码，我用AI做项目评审，大家都有光明的未来……
需求分析
设计一个图书管理系统，他有哪些子功能，用Mermaid绘制mindmap
同时生成每个子功能的简要功能解释
mindmap
root((图书管理系统))
-- 图书管理
---- 图书入库: 录入新书信息，包括书名、作者、出版社等
---- 图书编目: 为每本图书分配唯一编号，并进行分类
---- 图书查询: 根据关键词检索图书信息
---- 图书借阅: 办理图书借阅手续，记录借阅信息
---- 图书归还: 办理图书归还手续，更新借阅状态
---- 图书下架: 将破损或过时的图书下架处理
-- 读者管理
---- 读者注册: 新读者登记注册，获取借阅权限
---- 读者信息修改: 更新读者个人信息
---- 读者借阅查询: 查询个人借阅历史和当前借阅状态
---- 读者证挂失: 办理读者证挂失及补办手续
-- 系统管理
---- 用户管理: 管理系统用户账号，包括添加、权限设置、密码修改等
------ 用户添加: 添加新的管理员或操作员账户
------ 用户权限设置: 为不同用户分配不同的系统操作权限
------ 用户密码修改: 修改用户登录密码
---- 系统日志: 记录系统操作日志，方便追溯和审计
---- 数据库备份与恢复: 定期备份系统数据，并在需要时进行数据恢复

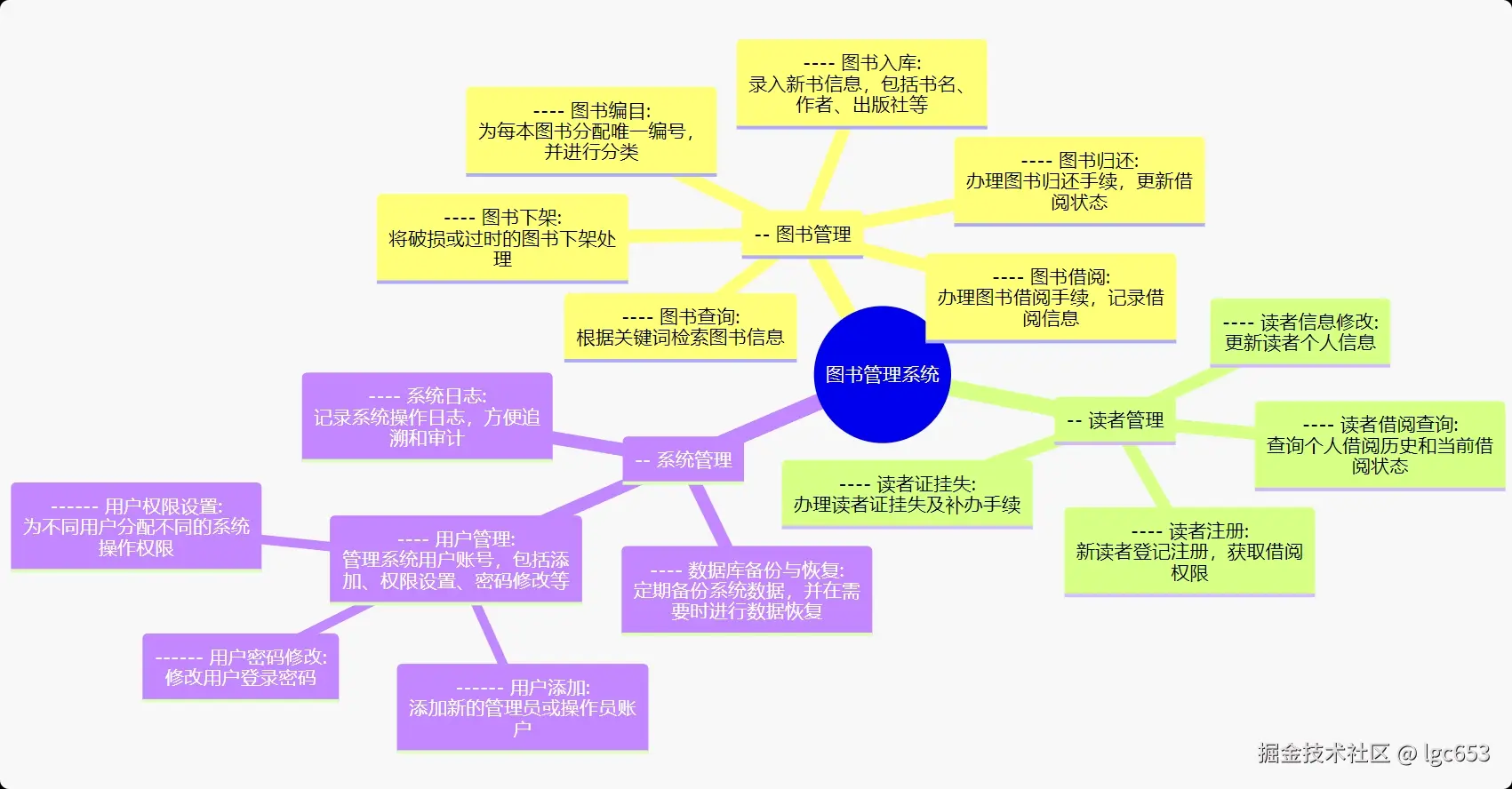

juejin的mermaid还不支持最新的mindmap，所以截个图
如果有客户提供的图表，文档也可以反向解析：例如（随便在网上找的……）
解析一下该图片
需要支持多模态的大模型

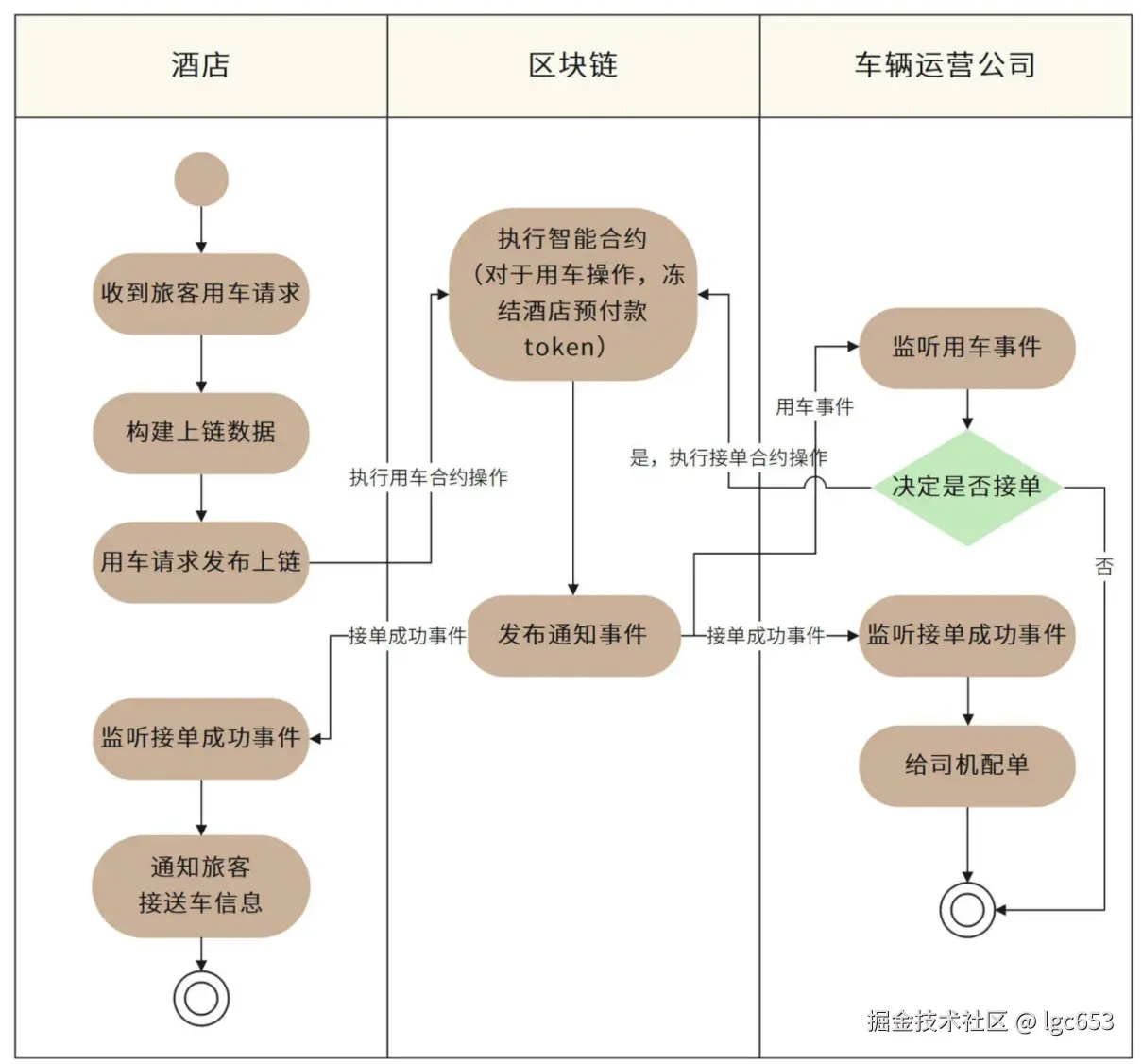

这张图片展示的是酒店、区块链和车辆运营公司之间，利用区块链技术实现酒店叫车的流程图。
**流程说明：**
1. **酒店端:**
- 接收顾客叫车需求。
- 将订单信息上链，即记录到区块链上。
- 用车请求发布上链，公开征集车辆运营公司接单。
- 监听接单成功事件，等待车辆运营公司接单。
- 通知旅客接车信息，将接单车辆信息告知顾客。
2. **区块链:**
- 执行智能合约，验证用车事件，冻结酒店预付款（token）。
- 发布通知到车辆运营公司，告知有新的用车请求。
- 接收车辆运营公司的接单成功事件。
- 将接单成功事件传递给酒店。
3. **车辆运营公司:**
- 监听用车事件，接收来自区块链的用车请求信息。
- 决定是否接单。
- 如果接单，则监听接单成功事件，确认接单成功。
- 公司司机配单，指派司机接送顾客。
**流程特点：**
* **去中心化:** 区块链作为中介平台，连接酒店和车辆运营公司，无需中心化平台调度。
* **透明可信:** 所有交易信息记录在区块链上，公开透明，不可篡改。
* **安全可靠:** 智能合约自动执行，确保交易安全可靠。
* **提高效率:** 自动化流程，减少人工干预，提高叫车效率。
**总结:**
这张流程图展示了区块链技术在酒店叫车场景中的应用，通过去中心化、透明可信、安全可靠等特点，优化了传统叫车流程，提高了效率和用户体验。

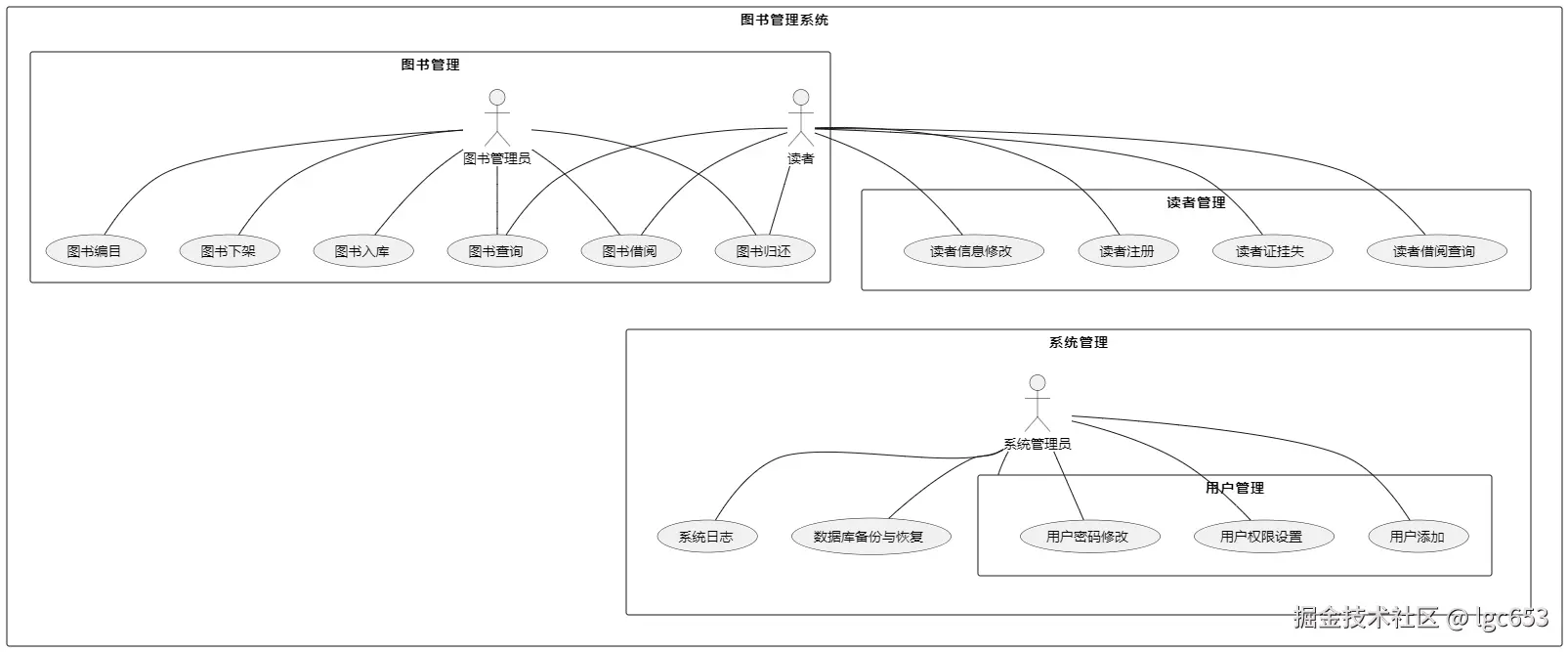

用例图
使用plantuml绘制用例图
@startuml
top to bottom direction
rectangle 图书管理系统 {
rectangle 图书管理 {
图书管理员 -- (图书入库)
图书管理员 -- (图书编目)
图书管理员 -- (图书查询)
图书管理员 -- (图书借阅)
图书管理员 -- (图书归还)
图书管理员 -- (图书下架)
读者 -- (图书查询)
读者 -- (图书借阅)
读者 -- (图书归还)
}
rectangle 读者管理 {
读者 -- (读者注册)
读者 -- (读者信息修改)
读者 -- (读者借阅查询)
读者 -- (读者证挂失)
}
rectangle 系统管理 {
系统管理员 -- (用户管理)
系统管理员 -- (系统日志)
系统管理员 -- (数据库备份与恢复)
rectangle 用户管理 {
系统管理员 -- (用户添加)
系统管理员 -- (用户权限设置)
系统管理员 -- (用户密码修改)
}
}
}
图书管理员 -[hidden]-> 读者管理
读者管理 -[hidden]-> 系统管理
@enduml
PRD
详细描述图书入库的需求，生成PRD，使用Mermaid绘制时序图
图书入库需求 PRD
1. 功能名称： 图书入库
2. 功能描述： 图书管理员通过系统录入新书信息，实现图书的入库管理。
3. 用户角色： 图书管理员
4. 业务流程：
- 图书管理员点击“图书入库”功能按钮。
- 系统显示图书入库界面，包含以下信息录入字段：
- 图书ISBN/ISSN
- 图书名称
- 作者
- 出版社
- 出版日期
- 图书分类
- 图书价格
- 图书数量
- 图书存放位置
- 图书封面图片（可选）
- 图书简介（可选）
- 图书管理员录入图书信息，点击“保存”按钮。
- 系统校验图书信息，若信息完整且符合规范，则将图书信息保存至数据库，并生成唯一的图书编号；若信息不完整或不符合规范，则提示错误信息。
- 系统提示图书入库成功，并显示新入库图书的信息。
5. 界面原型： (可根据实际情况设计界面原型图)
6. 数据需求：
- 图书表：
- 图书编号（主键，自动生成）
- 图书ISBN/ISSN
- 图书名称
- 作者
- 出版社
- 出版日期
- 图书分类
- 图书价格
- 图书数量
- 图书存放位置
- 图书封面图片URL
- 图书简介
7. 非功能需求：
- 系统需对图书信息进行校验，例如图书ISBN/ISSN的格式、图书名称不能为空等。
- 系统需保证图书编号的唯一性。
- 系统需记录图书入库操作日志，包括操作时间、操作人、操作内容等。
8. 其他说明： (可根据实际情况添加其他说明)
时序图 (Mermaid)
sequenceDiagram
participant 图书管理员
participant 图书管理系统
participant 数据库
图书管理员->>图书管理系统: 点击“图书入库”按钮
activate 图书管理系统
图书管理系统->>图书管理员: 显示图书入库界面
deactivate 图书管理系统
图书管理员->>图书管理系统: 录入图书信息，点击“保存”按钮
activate 图书管理系统
图书管理系统->>图书管理系统: 校验图书信息
alt 信息完整且符合规范
图书管理系统->>数据库: 保存图书信息，生成图书编号
activate 数据库
数据库-->>图书管理系统: 返回保存结果和图书编号
deactivate 数据库
图书管理系统->>图书管理员: 提示图书入库成功，显示新入库图书信息
else 信息不完整或不符合规范
图书管理系统->>图书管理员: 提示错误信息
end
deactivate 图书管理系统

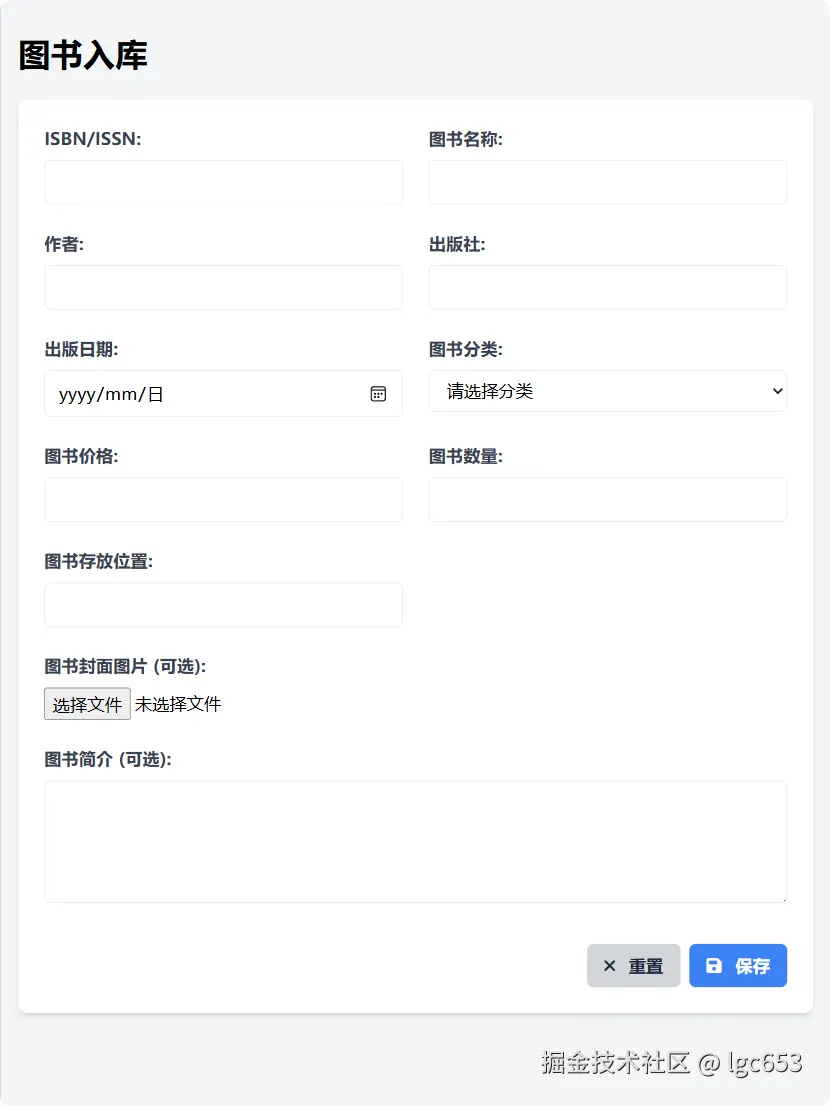

界面原型
图书入库的界面原型用HTML、JavaScript、CSS和TailwindCSS实现一下，使用Font Awesome图标，确保页面设计美观且响应式，包含必要的HTML结构和样式。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>图书入库</title>
<link rel="stylesheet" href="https://cdnjs.cloudflare.com/ajax/libs/font-awesome/6.2.0/css/all.min.css">
<script src="https://cdn.tailwindcss.com"></script>
</head>
<body class="bg-gray-100">
<div class="container mx-auto px-4 py-8">
<h1 class="text-3xl font-bold mb-6">图书入库</h1>
<form class="bg-white rounded-lg shadow-md p-6">
<div class="grid grid-cols-1 md:grid-cols-2 gap-6">
<div>
<label for="isbn" class="block text-gray-700 font-bold mb-2">ISBN/ISSN:</label>
<input type="text" id="isbn" name="isbn" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300">
</div>
<div>
<label for="title" class="block text-gray-700 font-bold mb-2">图书名称:</label>
<input type="text" id="title" name="title" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300" required>
</div>
<div>
<label for="author" class="block text-gray-700 font-bold mb-2">作者:</label>
<input type="text" id="author" name="author" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300" required>
</div>
<div>
<label for="publisher" class="block text-gray-700 font-bold mb-2">出版社:</label>
<input type="text" id="publisher" name="publisher" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300" required>
</div>
<div>
<label for="publicationDate" class="block text-gray-700 font-bold mb-2">出版日期:</label>
<input type="date" id="publicationDate" name="publicationDate" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300" required>
</div>
<div>
<label for="category" class="block text-gray-700 font-bold mb-2">图书分类:</label>
<select id="category" name="category" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300" required>
<option value="">请选择分类</option>
<option value="文学">文学</option>
<option value="科技">科技</option>
<option value="历史">历史</option>
</select>
</div>
<div>
<label for="price" class="block text-gray-700 font-bold mb-2">图书价格:</label>
<input type="number" id="price" name="price" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300" required>
</div>
<div>
<label for="quantity" class="block text-gray-700 font-bold mb-2">图书数量:</label>
<input type="number" id="quantity" name="quantity" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300" required>
</div>
<div>
<label for="location" class="block text-gray-700 font-bold mb-2">图书存放位置:</label>
<input type="text" id="location" name="location" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300" required>
</div>
</div>
<div class="mt-6">
<label for="coverImage" class="block text-gray-700 font-bold mb-2">图书封面图片 (可选):</label>
<input type="file" id="coverImage" name="coverImage" class="w-full">
</div>
<div class="mt-6">
<label for="description" class="block text-gray-700 font-bold mb-2">图书简介 (可选):</label>
<textarea id="description" name="description" rows="4" class="w-full px-3 py-2 border rounded-md focus:outline-none focus:ring focus:ring-blue-300"></textarea>
</div>
<div class="flex justify-end mt-8">
<button type="reset" class="bg-gray-300 hover:bg-gray-400 text-gray-800 font-bold py-2 px-4 rounded-md mr-2">
<i class="fas fa-times mr-2"></i> 重置
</button>
<button type="submit" class="bg-blue-500 hover:bg-blue-700 text-white font-bold py-2 px-4 rounded-md">
<i class="fas fa-save mr-2"></i> 保存
</button>
</div>
</form>
</div>
</body>
</html>
系统架构
生成系统架构图
采用技术：spring boot + vue3前后端分离架构, sqlite数据库存储。请绘制系统架构图
graph LR
subgraph 前端_Vue3
用户界面 --> API请求
API响应 --> 数据展示
end
subgraph 后端_Spring_Boot
API请求 --> 控制器
控制器 --> 服务层
服务层 --> 数据访问层
数据访问层 --> 数据库_SQLite
数据库_SQLite --> 数据访问层
数据访问层 --> 服务层
服务层 --> 控制器
控制器 --> API响应
end
系统架构图说明:
- 前端 (Vue3): 负责用户界面展示和用户交互，通过 API 与后端进行通信。
- 后端 (Spring Boot): 负责处理业务逻辑、数据访问和 API 接口。
- 数据库 (SQLite): 存储图书、读者、用户等数据。
技术选型:
- 前端: Vue3 + JavaScript/TypeScript
- 后端: Spring Boot + Java
- 数据库: SQLite
- API: RESTful API
架构特点:
- 前后端分离: 前后端独立开发、部署和维护，提高开发效率和可维护性。
- RESTful API: 使用标准化的 API 接口，方便前后端通信和系统集成。
- 轻量级数据库: SQLite 作为轻量级数据库，易于部署和管理，适合小型图书管理系统。
其他:
- 可以根据实际需求选择合适的部署方式，例如云服务器、本地服务器等。
- 可以考虑使用缓存、消息队列等技术来提高系统性能和可扩展性。
图表美化
大家可能觉得这样的系统架构图太难看，这里有两个办法
使用draw.io进行深度加工
-
菜单→➕→高级→Mermaid -

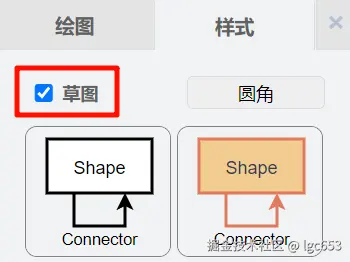

选择这种手绘的样式

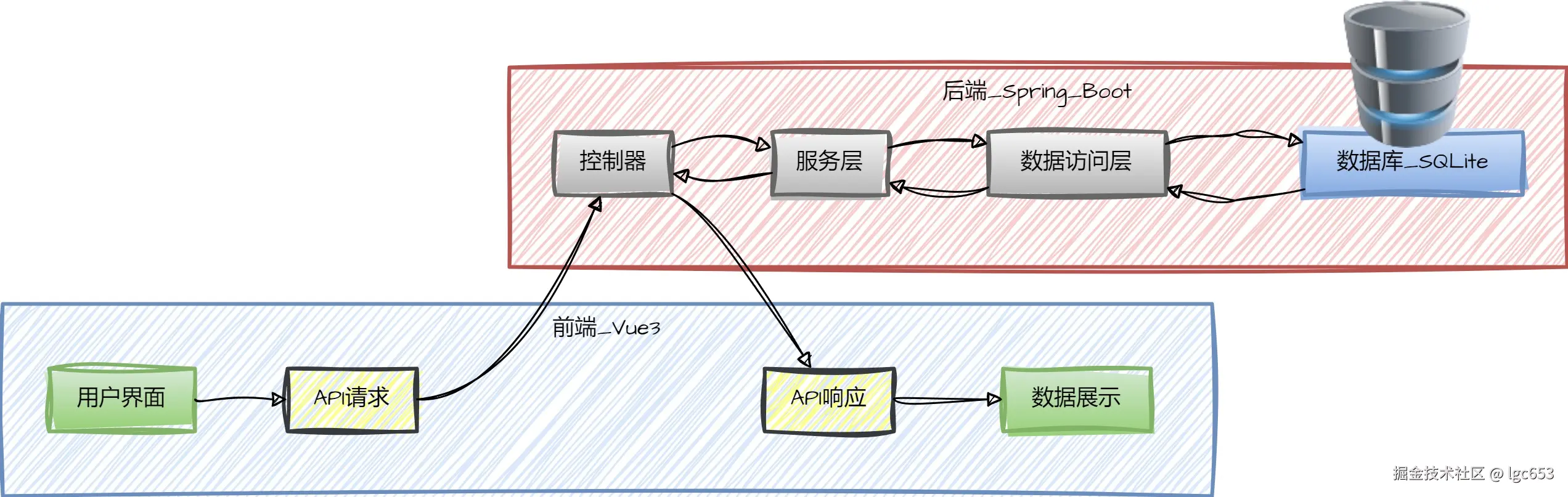

简单加工一下，效果如下：

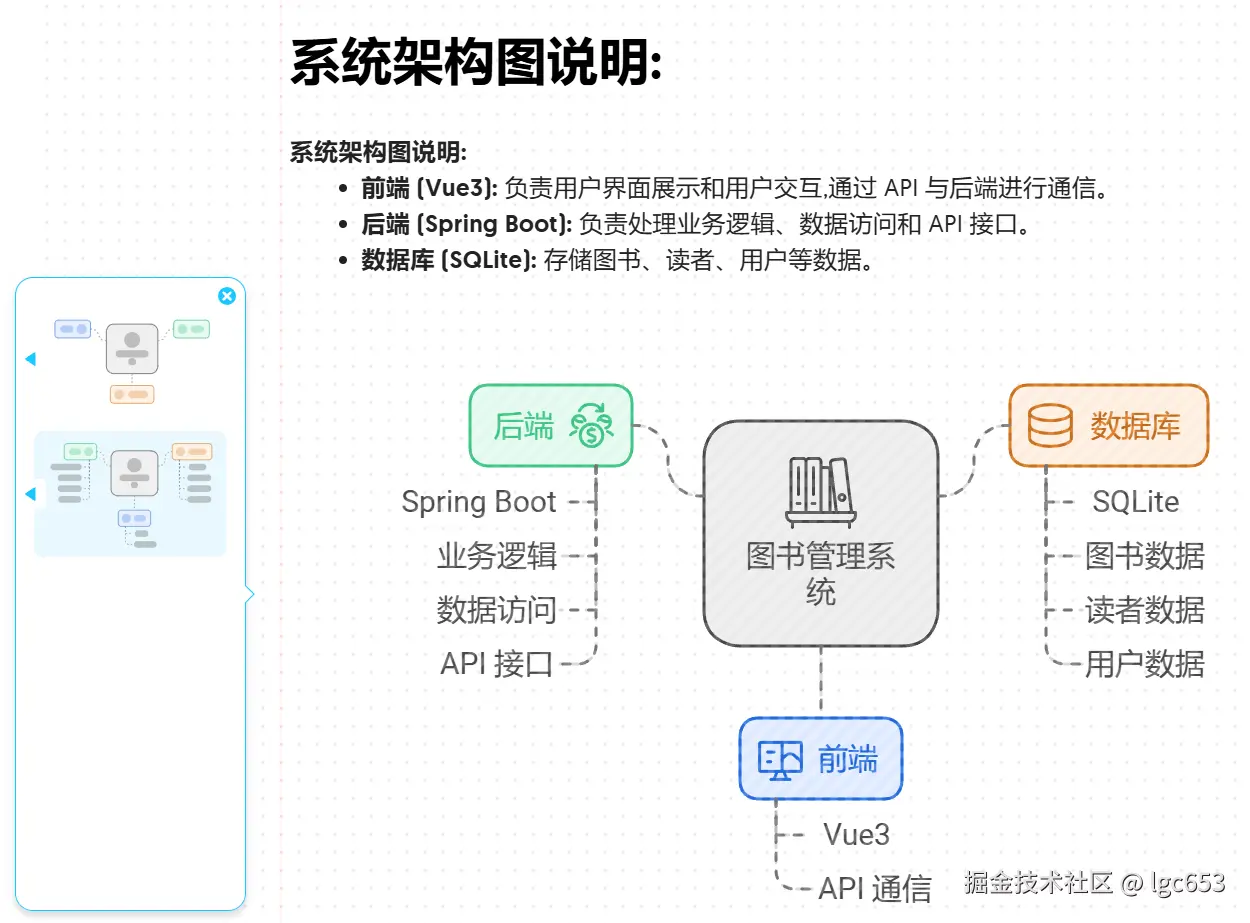

Napkin.ai
基于 AI 的可视化叙事工具 Napkin.ai，它能将枯燥的文字和数字转化为生动形象的图形和图表，非常适合用于教学和商务演示。
根据你输入的文字，能够生成各种样式的图形

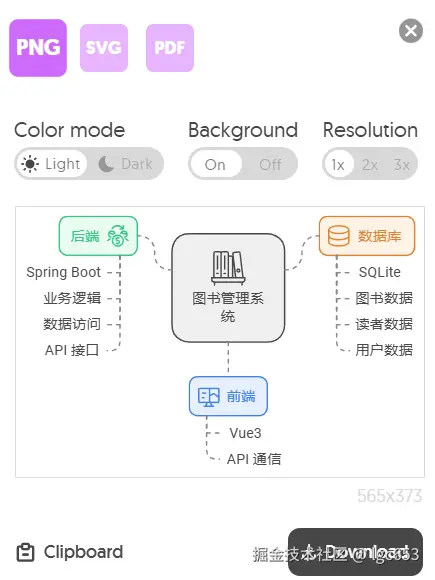

支持导出为各种格式，比如png或者svg
数据库设计
设计sqlite数据库结构，并使用mermaid绘制er关系图
以下是图书管理系统 SQLite 数据库结构设计，包含创建表的 SQL 语句：
erDiagram
BOOK ||--|{ BORROWRECORD : "借阅"
READER ||--|{ BORROWRECORD : "借阅"
USER ||--|{ BOOK : "管理"
USER ||--|{ READER : "管理"
USER ||--|{ BORROWRECORD : "管理"
BOOK {
int BookID PK
string ISBN UK
string BookName
string Author
string Publisher
date PublishDate
string Category
decimal Price
string Location
blob Cover
text Introduction
}
READER {
int ReaderID PK
string ReaderName
string PhoneNumber
string Email
date RegisterDate
int BorrowLimit
}
BORROWRECORD {
int RecordID PK
int BookID FK
int ReaderID FK
date BorrowDate
date ReturnDate
int Status
}
USER {
int UserID PK
string Username UK
string Password
int Role
}
关系说明：
- 图书 - 借阅记录 (1:N)： 一本书可以被多个读者借阅，产生多条借阅记录。
- 读者 - 借阅记录 (1:N)： 一个读者可以借阅多本书，产生多条借阅记录。
- 用户 - 图书 (1:N)： 管理员可以管理多本书籍信息。
- 用户 - 读者 (1:N)： 管理员可以管理多个读者信息。
- 用户 - 借阅记录 (1:N)： 管理员可以管理多条借阅记录。
-- 图书表
CREATE TABLE Book (
BookID INTEGER PRIMARY KEY AUTOINCREMENT, -- 图书ID，主键，自增
ISBN TEXT UNIQUE NOT NULL, -- ISBN，唯一，非空
BookName TEXT NOT NULL, -- 书名，非空
Author TEXT NOT NULL, -- 作者，非空
Publisher TEXT NOT NULL, -- 出版社，非空
PublishDate DATE, -- 出版日期
Category TEXT, -- 图书分类
Price REAL, -- 价格
Location TEXT, -- 存放位置
Cover BLOB, -- 封面图片，二进制数据
Introduction TEXT -- 内容简介
);
-- 读者表
CREATE TABLE Reader (
ReaderID INTEGER PRIMARY KEY AUTOINCREMENT, -- 读者ID，主键，自增
ReaderName TEXT NOT NULL, -- 读者姓名，非空
PhoneNumber TEXT, -- 联系电话
Email TEXT, -- 电子邮箱
RegisterDate DATE DEFAULT (date('now')), -- 注册日期，默认为当前日期
BorrowLimit INTEGER DEFAULT 3 -- 借阅上限，默认为3本
);
-- 借阅记录表
CREATE TABLE BorrowRecord (
RecordID INTEGER PRIMARY KEY AUTOINCREMENT, -- 借阅记录ID，主键，自增
BookID INTEGER NOT NULL, -- 图书ID，外键关联图书表
ReaderID INTEGER NOT NULL, -- 读者ID，外键关联读者表
BorrowDate DATE DEFAULT (date('now')), -- 借阅日期，默认为当前日期
ReturnDate DATE, -- 归还日期
Status INTEGER DEFAULT 0, -- 借阅状态，0: 未归还，1: 已归还，2: 逾期
FOREIGN KEY (BookID) REFERENCES Book(BookID),
FOREIGN KEY (ReaderID) REFERENCES Reader(ReaderID)
);
-- 用户表
CREATE TABLE User (
UserID INTEGER PRIMARY KEY AUTOINCREMENT, -- 用户ID，主键，自增
Username TEXT UNIQUE NOT NULL, -- 用户名，唯一，非空
Password TEXT NOT NULL, -- 密码，非空
Role INTEGER DEFAULT 0 -- 角色，0: 管理员，1: 普通用户
);
表结构说明：
1. 图书表 (Book):
BookID: 图书的唯一标识符，主键，自动递增。ISBN: 国际标准书号，用于唯一标识一本书，非空且唯一。BookName: 书名，非空。Author: 作者，非空。Publisher: 出版社，非空。PublishDate: 出版日期。Category: 图书分类，例如：文学、科技、艺术等。Price: 图书价格。Location: 图书存放位置，例如：图书馆的具体书架号。Cover: 图书封面图片，以二进制数据存储。Introduction: 图书内容简介。
2. 读者表 (Reader):
ReaderID: 读者的唯一标识符，主键，自动递增。ReaderName: 读者姓名，非空。PhoneNumber: 读者联系电话。Email: 读者电子邮箱地址。RegisterDate: 读者注册日期，默认为当前日期。BorrowLimit: 读者可借阅图书的最大数量，默认为 3 本。
3. 借阅记录表 (BorrowRecord):
RecordID: 借阅记录的唯一标识符，主键，自动递增。BookID: 借阅图书的 ID，外键关联到图书表 (Book)。ReaderID: 借阅者的 ID，外键关联到读者表 (Reader)。BorrowDate: 借阅日期，默认为当前日期。ReturnDate: 归还日期，初始值为 NULL，归还时更新。Status: 借阅状态，0 表示未归还，1 表示已归还，2 表示逾期。
4. 用户表 (User):
UserID: 用户的唯一标识符，主键，自动递增。Username: 用户名，用于登录系统，非空且唯一。Password: 用户密码，非空。Role: 用户角色，0 表示管理员，拥有所有权限，1 表示普通用户，权限受限。
关系：
- 图书表和读者表之间是多对多关系，通过借阅记录表关联。
- 每条借阅记录关联一本图书和一个读者。
其他说明：
- 可以根据实际需求添加或修改字段。
- 可以使用 SQLiteStudio 等工具创建和管理数据库。
- 在应用程序中，可以使用 SQL 语句或 ORM 框架来操作数据库。
项目计划
本项目共计16天的开发周期，使用mermaid绘制甘特图
gantt
title 图书管理系统开发计划
dateFormat YYYY-MM-DD
section 项目启动
需求分析 :2023-11-13, 2023-11-15
系统设计 :2023-11-16, 2023-11-19
section 数据库设计
数据库设计 :2023-11-17, 2023-11-19
section 前端开发
界面设计 :2023-11-20, 2023-11-22
图书管理功能开发 :2023-11-23, 2023-11-27
读者管理功能开发 :2023-11-28, 2023-11-30
section 后端开发
API 接口开发 :2023-11-20, 2023-11-27
section 测试与部署
系统测试 :2023-12-01, 2023-12-03
系统部署 :2023-12-04, 2023-12-04
相关工具
顺带推荐一下我自己开发的AI效率工具：Local Agents | 本地智能体集合
以上文档可以实时预览，并在数据库和终端工具中立即执行，看到效果

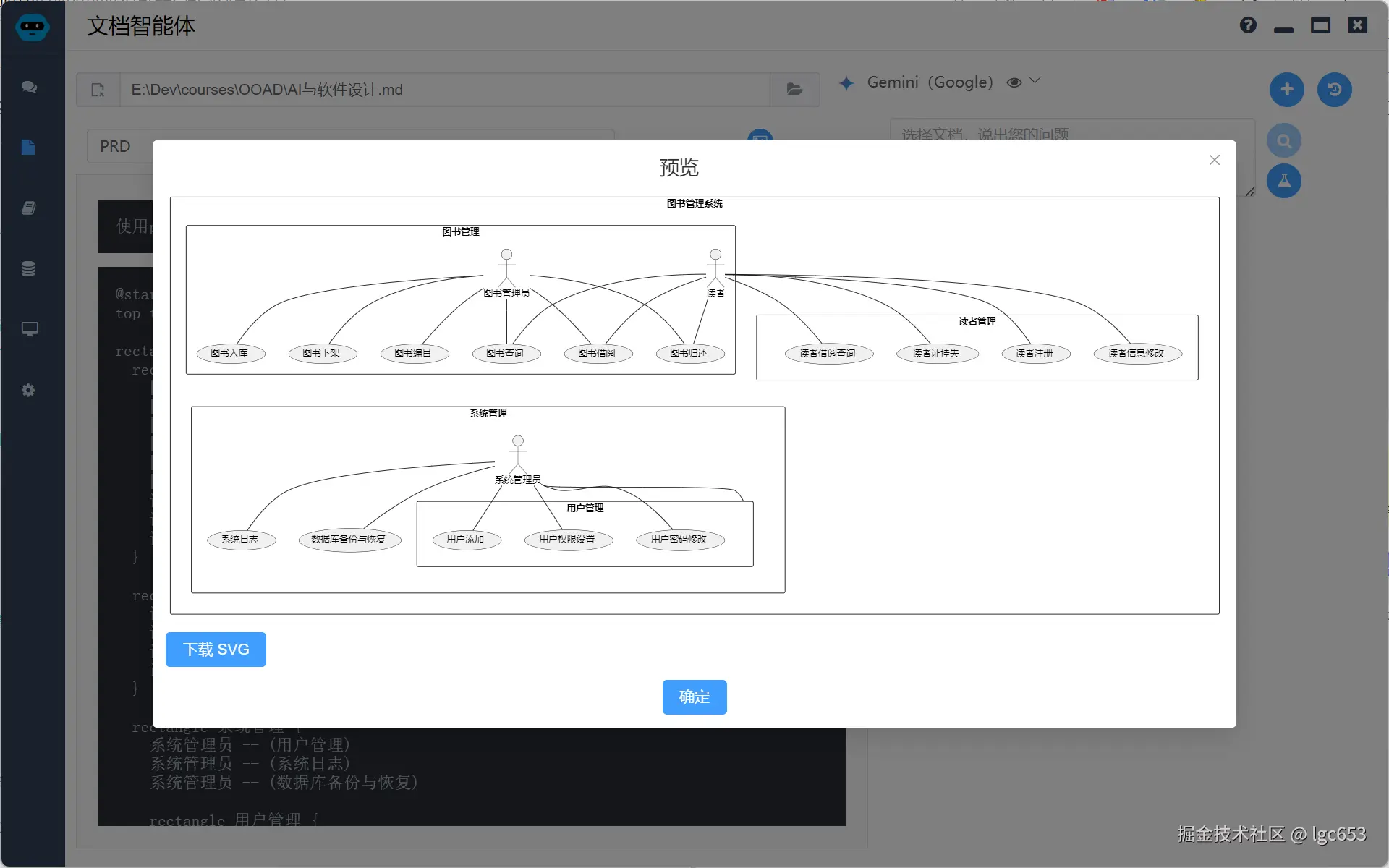

Plantuml的预览

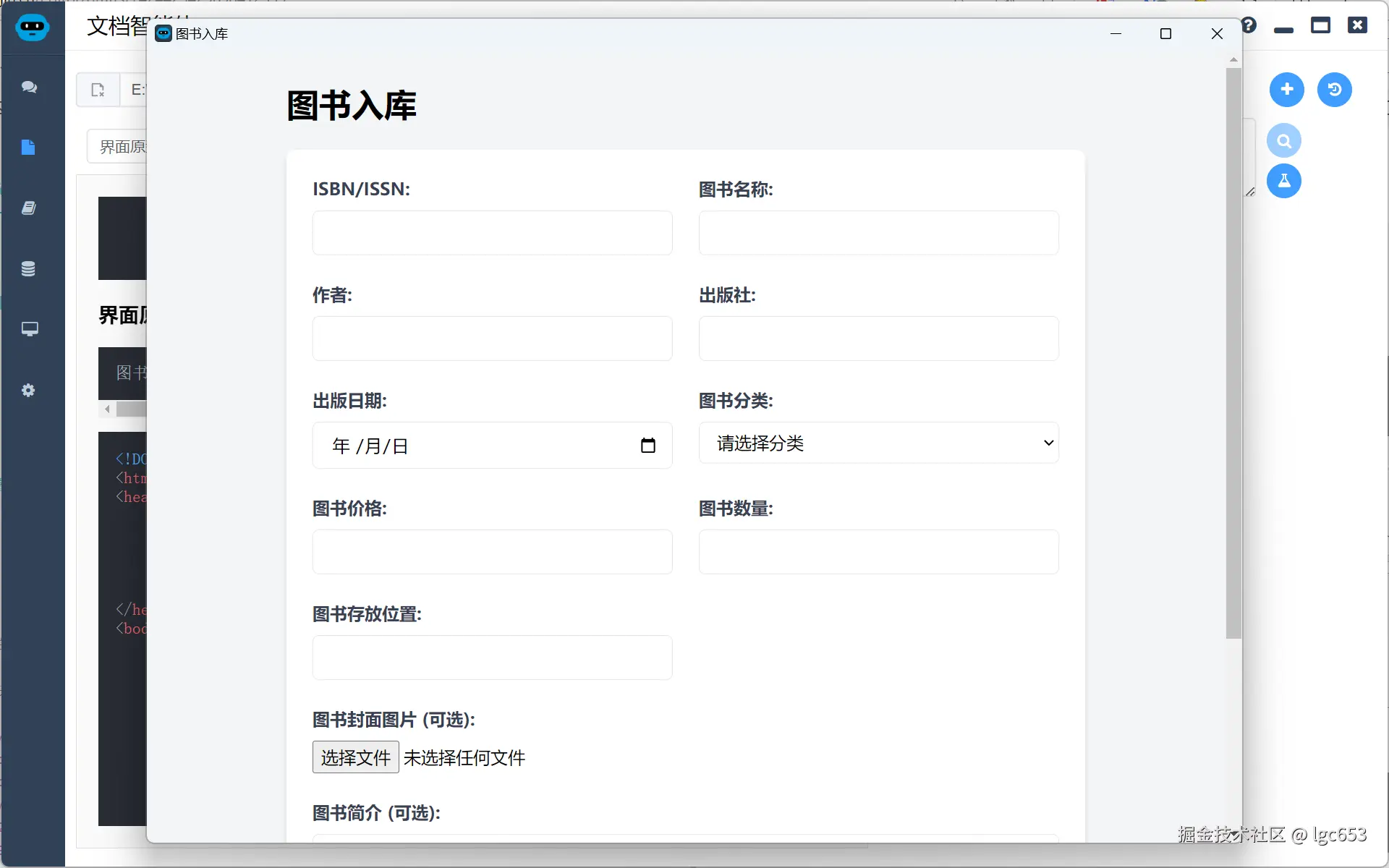

界面原型的预览

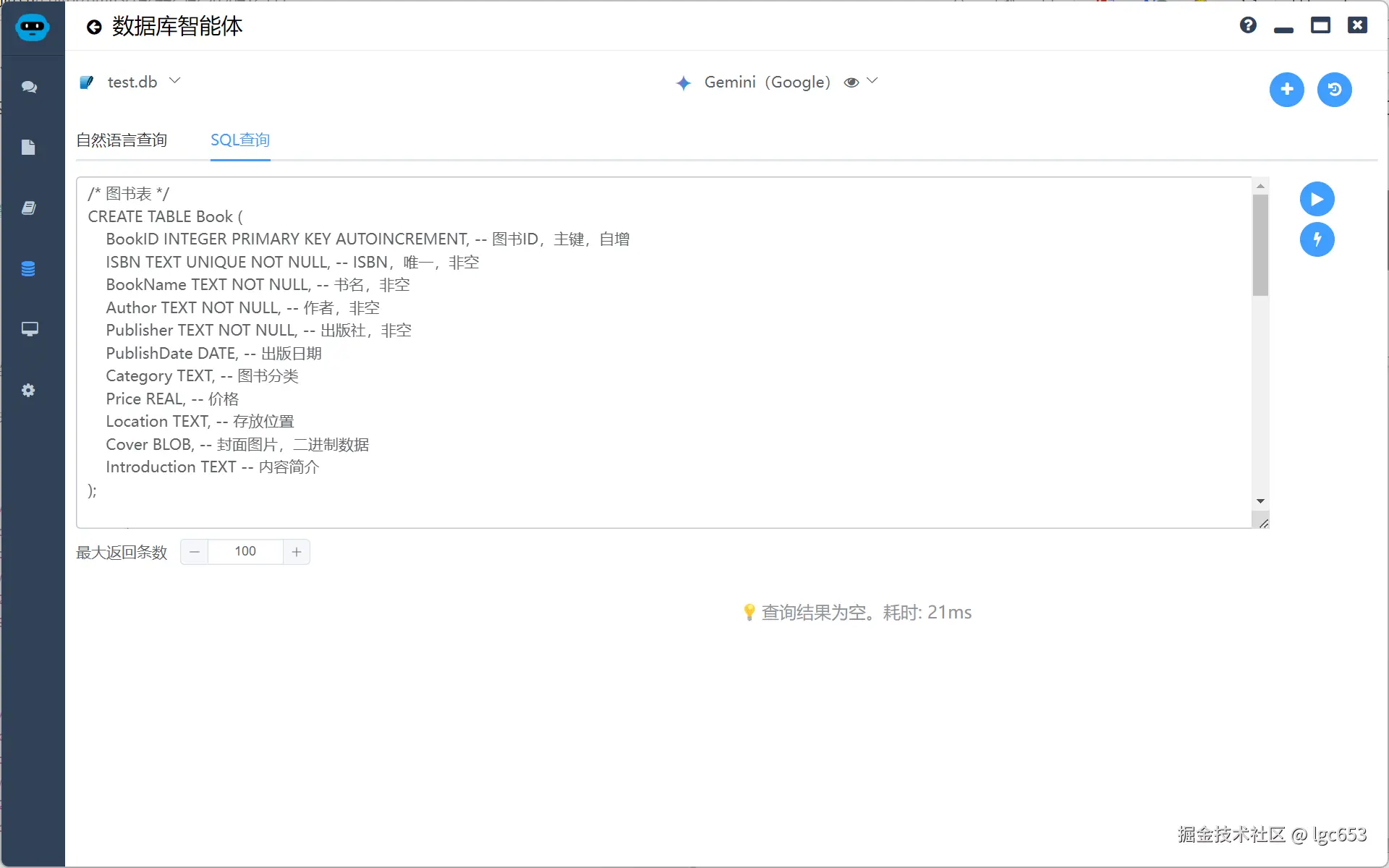

和内置数据库模块互动，实时建表
