Vue3源码学习4——渲染器（renderer函数）

码农小鼓匠
219 阅读11分钟

在上一篇文章的h函数构建完成后，我们可以根据生成的VNode信息，来往页面上渲染节点，这就需要用到renderer函数

基本流程

按照DOM节点挂载的流程，一个节点要挂载到页面，应该要知道以下信息

  • 节点自身：包括节点类型、节点属性、子节点信息
  • 挂载到的父节点

对于Vue里面的虚拟DOM，还需要知道以下信息

  • 挂载方式：直接挂载/更新/卸载
  • 挂载方法

其中，节点自身的信息我们已经通过之前的h函数实现了，那么接下来就是实现以下几个部分：

  • 挂载方式的判断
  • 挂载方法的封装
  • 挂载性能的优化（减少挂载/卸载次数）

render函数框架搭建

阅读源码可以知道，renderer函数包括渲染器本身以及DOM操作两部分，DOM操作又包括了节点操作和属性操作（例如class、style设置）

渲染器本身

渲染器的核心就是createRenderer方法，里面的options就是DOM操作（应该理解成一些兼容性的方法，例如可能渲染到手机APP之类的）

这个方法最后返回一个render函数，包括了本次要操作的VNode信息和容器信息

export function createRenderer(options: RendererOptions) {
  return baseCreateRenderer(options);
}

function baseCreateRenderer(options: RendererOptions): any {
  const render = (vnode, container) => {
    // 如果没有vnode，执行卸载操作
    if (vnode === null) {
      // TODO: 卸载
    }
    // 如果有vnode，挂载/更新（俗称“打补丁”）
    else {
      // 打补丁
      patch(container._vnode || null, vnode, container)
    }
    // 最后需要给容器的_vode赋值为本次操作的vnode
    container._vnode = vnode;
  };

  return {
    render,
  };
}

patch打补丁操作，包括了挂载新节点/更新旧节点这两种模式，所以入参包括了新旧节点、容器以及锚点。具体处理根据节点自身的type和shapeFlag形状决定。

const patch = (oldVNode, newVNode, container, anchor = null) => {
  // 新旧节点一样，不用操作
  if (oldVNode === newVNode) {
    return;
  }

  const { type, shapeFlag } = newVNode;
  // 根据新节点的type判断
  switch (type) {
    // 一些简单的类型（纯文本、注释、框架）
    case Text:
      break;
    case Comment:
      break;
    case Fragment:
      break;
    default:
      // 其他一些复杂节点（element/组件）
      if (shapeFlag & ShapeFlags.ELEMENT) {
        // TODO: element处理
      } else if (shapeFlag & ShapeFlags.COMPONENT) {
        // TODO: 组件挂载
      }
  }
};

DOM操作

节点操作

Vue3源码里面的节点操作包括了以下：

  • 插入节点
  • 创建节点
  • 设置节点文字
  • 移除节点
  • 创建文本节点
  • 设置节点文本
  • 创建注释节点

实际上都是一些DOM操作，这里其实是做了封装

const doc = document;

const nodeOps = {
  insert: (child, parent, anchor) => {
    parent.insertBefore(child, anchor || null);
  },

  createElement: (tag): Element => {
    const el = doc.createElement(tag);
    return el;
  },

  setElementText: (el: Element, text) => {
    el.textContent = text;
  },

  remove: (child: Element) => {
    const parent = child.parentNode;
    if (parent) {
      parent.removeChild(child);
    }
  },

  createText: (text: string) => doc.createTextNode(text),

  setText: (node: Element, text: string) => (node.nodeValue = text),

  createComment: (text: string) => doc.createComment(text),
};

属性操作

属性操作包括了class、style操作，以及Vue的on事件转换成DOM事件

const patchProp = (el: Element, key, prevValue, nextValue) => {
  if (key === "class") {
    // TODO: class操作
  } else if (key === "style") {
    // TODO: style操作
  } else if (isOn(key)) {
    // TODO: on事件操作
  }
};

不同节点的挂载和更新

节点的挂载核心一般包括四步：

  1. 创建节点
  2. 设置子节点
  3. 处理props
  4. 节点插入

节点的更新核心包括：

  1. 判断新旧节点是否一致
  2. 不一致，对比新旧节点的tag类型和children类型，执行不同的更新逻辑

Element节点

Element节点的挂载/更新，用的是processElement方法

const processElement = (oldVNode, newVNode, container, anchor) => {
  if (oldVNode == null) {
    // 挂载
    mountElement(newVNode, container, anchor);
  } else {
    // 更新
    patchElement(oldVNode, newVNode);
  }
};

Element节点挂载

当没有旧节点的时候，意味着直接挂载，在源码中调用的是mountElement方法

const mountElement = (vnode, container, anchor) => {
  const { type, props, shapeFlag } = vnode;
  // 1. 创建element
  const el = (vnode.el = hostCreateElement(type));

  // 根据shapeFlag判断具体的子节点类型
  if (shapeFlag & ShapeFlags.TEXT_CHILDREN) {
    // 2. 设置文本
    hostSetElementText(el, vnode.children as string);
  } else if (shapeFlag & ShapeFlags.ARRAY_CHILDREN) {
    // TODO: 子节点是数组的情况
  }

  // 3. 设置props
  if (props) {
    for (const key in props) {
      hostPatchProp(el, key, null, props[key]);
    }
  }
  // 4. 插入
  hostInsert(el, container, anchor);
};

具体到DOM操作，要从options中取值，即拿到那些封装好的DOM操作方法

const {
  insert: hostInsert,
  patchProp: hostPatchProp,
  setElementText: hostSetElementText,
  createComment: hostCreateComment,
} = options;

Element节点更新

当新旧节点都有的时候，意味着是节点的更新，在源码中调用的是patchElement方法

节点的更新首先要更新子节点，之后再考虑节点本身的属性更新

const patchElement = (oldVNode, newVNode) => {
  const el = (newVNode.el = oldVNode.el);

  const oldProps = oldVNode.props || EMPTY_OBJ;
  const newProps = newVNode.props || EMPTY_OBJ;

  patchChildren(oldVNode, newVNode, el, null);

  patchProps(el, newVNode, oldProps, newProps);
};
子节点更新

子节点的更新比较麻烦，因为节点的类型和属性都可能有变化

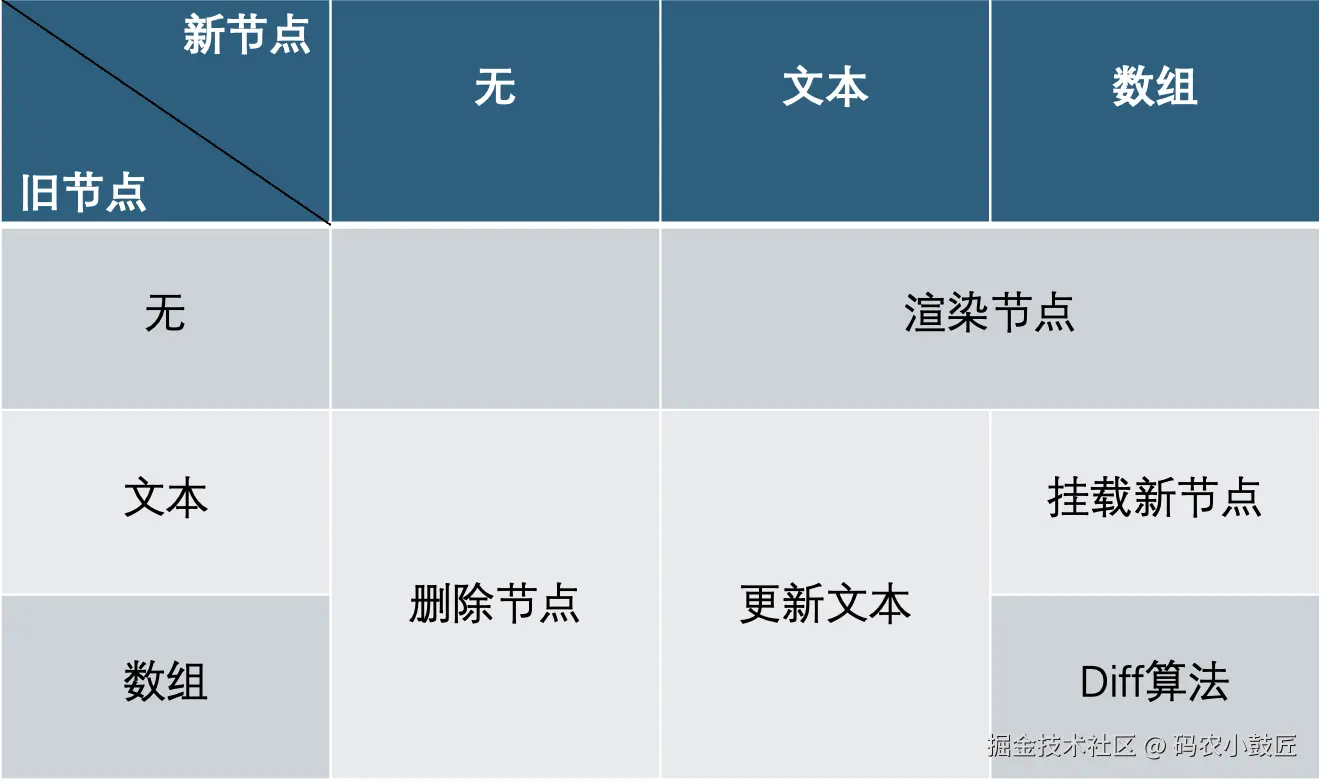

从节点类型来看，核心的判断逻辑如下表所示


const patchChildren = (oldVNode, newVNode, container, anchor) => {
  const c1 = oldVNode && oldVNode.children;
  const c2 = newVNode && newVNode.children;

  const prevShapeFlag = oldVNode ? oldVNode.shapeFlag : 0;
  const { shapeFlag: newShapeFlag } = newVNode;

  // 新节点是文本的情况，直接更新成文本就好
  if (newShapeFlag & ShapeFlags.TEXT_CHILDREN) {
    if (prevShapeFlag & ShapeFlags.ARRAY_CHILDREN) {
      // TODO: 卸载旧子节点
    }
    // 比较新旧节点，只有在不一样的时候再去挂载新的子节点文本，提升性能
    if (c2 !== c1) {
      // 挂载新的子节点文本
      hostSetElementText(container, c2);
    }
  }
  // 新节点不是文本
  else {
    if (prevShapeFlag & ShapeFlags.ARRAY_CHILDREN) {
      // 新旧节点都是数组
      if (newShapeFlag & ShapeFlags.ARRAY_CHILDREN) {
        // TODO: diff计算
      }
      // 老节点数组，新节点不是数组，卸载老的
      else {
        // TODO: 卸载
      }
    }
    // 老节点不是数组（文本或者没有）
    else {
      // 老节点是文本
      if (prevShapeFlag & ShapeFlags.TEXT_CHILDREN) {
        // 删除旧节点text
        hostSetElementText(container, "");
      }
      // 新节点是数组
      if (newShapeFlag & ShapeFlags.ARRAY_CHILDREN) {
        // TODO: 单独新子节点挂载
      }
    }
  }
};
节点属性更新

使用patchProps方法更新节点的属性，核心逻辑包括两点：

  1. 遍历老的属性，放最新的值
  2. 如果老的属性有值，新的没有，要删除属性
const patchProps = (el: Element, vnode, oldProps, newProps) => {
  if (oldProps !== newProps) {
    for (const key in newProps) {
      const next = newProps[key];
      const prev = oldProps[key];
      // 添加新属性
      if (next !== prev) {
        hostPatchProp(el, key, prev, next);
      }
    }

    // 遍历老的属性，更新上新的值/删除原来的值
    if (oldProps !== EMPTY_OBJ) {
      for (const key in oldProps) {
        // 对于老的props中有的，但是新的没有的，就不用留一个空值，而是删除
        if (!(key in newProps)) {
          hostPatchProp(el, key, oldProps[key], null);
        }
      }
    }
  }
};
更新不同标签的节点

如果说新的节点和老的节点的tag不一致，从Vue源码看来，需要做的是

  1. 删除老的节点
  2. 挂载新的节点

那么和之前的代码比起来，核心区别就是：判断是否是同一个标签节点，不是的话，先删除，后挂载

要判断是否是同一个标签节点，添加一个isSameVNodeType方法，核心依据type判断即可

function isSameVNodeType(oldVNode: VNode, newVNode: VNode) {
  return oldVNode.type === newVNode.type && oldVNode.key === newVNode.key;
}

最后，在render方法的patch方法里添加一个新旧元素tag是否一致的判断，从而卸载tag不一致的老节点

const patch = (oldVNode, newVNode, container, anchor = null) => {
  ......
  // 判断新旧节点是否是同一元素
  if (oldVNode && !isSameVNodeType(oldVNode, newVNode)) {
    unmount(oldVNode);
    oldVNode = null;
  }
  ......
}

Text文本节点

文本节点的挂载和更新其实比较简单，就是在处理DOM元素的内部文字的添加/更新/删除

文本节点用到的是DOM原生操作中创建节点的文本内容（创建）以及对节点nodeValue的设置（更新）

const processText = (oldVNode, newVNode, container, anchor) => {
  if (oldVNode == null) {
    // 挂载
    newVNode.el = hostCreateText(newVNode.children);
    hostInsert(newVNode.el, container, anchor);
  } else {
    // 更新（只有新旧节点不一样的时候才触发）
    const el = (newVNode.el = oldVNode.el!);
    if (newVNode.children !== oldVNode.children) {
      hostSetText(el, newVNode.children);
    }
  }
};

const {
  createText: hostCreateText,
  setText: hostSetText,
} = options;

createText: (text: string) => doc.createTextNode(text),

setText: (node: Element, text: string) => (node.nodeValue = text),

Comment注释节点

注释节点和Text文本节点差不多，唯一不同的是注释节点没有响应式，所以只有挂载，没有更新

注释节点用到了DOM原生操作中的createComment方法

const processComment = (oldVNode, newVNode, container, anchor) => {
  if (oldVNode == null) {
    newVNode.el = hostCreateComment(newVNode.children);
    hostInsert(newVNode.el, container, anchor);
  } else {
    newVNode.el = oldVNode.el;
  }
};

const { createComment: hostCreateComment } = options;

createComment: (text: string) => doc.createComment(text)

Fragment片段节点

Fragment片段本质上是一个包裹性质的容器，只会渲染其子节点

因此，processFragment这个方法应该是对children的渲染和更新

const processFragment = (oldVNode, newVNode, container, anchor) => {
  if (oldVNode == null) {
    mountChildren(newVNode.children, container, anchor);
  } else {
    patchChildren(oldVNode, newVNode, container, anchor);
  }
};

patchChildren之前实现了，现在唯一要补充的就是mountChildren，逻辑也不复杂，就是循环children然后挨个patch

const mountChildren = (children, container, anchor) => {
  for (let i = 0; i < children.length; i++) {
    // normalizeVNode是为了生成标准化的VNode节点
    const child = (children[i] = normalizeVNode(children[i]));
    patch(null, child, container, anchor);
  }
};

// 生成标准化vnode
function normalizeVNode(child) {
  if (typeof child === "object") {
    // child是对象意味着已经是VNode了，其实可以直接返回，这里是对标了源码
    return cloneIfMounted(child);
  } else {
    return createVNode(Text, null, String(child));
  }
}

function cloneIfMounted(child) {
  return child;
}

实现到这里可能会报一个错误，主要是因为children为字符串的时候，用下标可以读到单个字符串，但是这个属性不可编辑（只读）

为了处理这个bug，需要对字符串类型的内容做切割

const mountChildren = (children, container, anchor) => {
  if (isString(children)) {
    children = children.split("");
  }
  ......
};

节点删除

节点的删除逻辑统一：当新节点不存在的时候，就意味着删除

这里添加一个删除节点的DOM操作方法即可

export const nodeOps = {
  ......
  remove: (child: Element) => {
    const parent = child.parentNode;
    if (parent) {
      parent.removeChild(child);
    }
  }
}

删除节点直接用unmount方法处理即可

const { remove: hostRemove } = options;

const unmount = (vnode) => {
  hostRemove(vnode.el);
};

const render = (vnode, container) => {
  if (vnode === null) {
    // 卸载
    if (container._vnode) {
      unmount(container._vnode);
    }
  }
  .......
};

属性的挂载和更新

对于DOM元素来说，属性包括class、style以及其他一些属性

class挂载和更新

class的挂载/更新其实比较简单，直接往class这个属性上赋值/移除属性即可

function patchClass(el: Element, value: string | null) {
  if (value === null) {
    el.removeAttribute("class");
  } else {
    el.className = value;
  }
}

style挂载和更新

style挂载/更新也比较简单，就是挂载新的style，同时删除旧的

function patchStyle(el: Element, prev, next) {
  const style = (el as HTMLElement).style;

  const isCssString = isString(style);

  if (next && !isCssString) {
    // 新样式挂载
    for (const key in next) {
      setStyle(style, key, next[key]);
    }

    // 旧样式处理
    if (prev && !isString(prev)) {
      for (const key in prev) {
        // 如果新的样式的key没有了，那就要删除旧的key
        if (next[key] == null) {
          setStyle(style, key, "");
        }
      }
    }
  }
}

function setStyle(
  style: CSSStyleDeclaration,
  name: string,
  value: string | string[]
) {
  style[name] = value;
}

事件的挂载和更新

事件的挂载和更新本质上调用了addEventListener和removeEventListener这两个方法，唯一不一样的是Vue用了一个event invokers，避免了事件反复挂载和卸载

event invokers

如果常规写一个方法的绑定，2秒后重新绑定事件的话，可能会考虑这种先绑定再解绑重新绑定的写法

const buttonElement = document.querySelector('button')

const invoker = () => { console.log('hello') }

buttonElement.addEventListener('click', invoker)

setTimeout(() => {
  buttonElement.removeEventListener('click', invoker)
  buttonElement.addEventListener('click', () => { console.log('world') })
}, 2000)

但是这种写法会增大浏览器的负担，尤其是反复挂载/卸载

为了解决这样的问题，我们可以考虑不重复挂载/卸载，而是变更这个方法本身，所以就用到了invoker

const buttonElement = document.querySelector('button')

// 这个value很重要，等于每次修改事件只要修改value值，而且调用的时候也是调用value值
const invoker = () => {
  invoker.value()
}
invoker.value = () => {
  console.log('hello')
}

buttonElement.addEventListener('click', invoker)

setTimeout(() => {
  // 修改invoker的value就可以做到修改绑定事件了，不再需要重复卸载/绑定
  invoker.value = () => {
    console.log('world')
  }
}, 2000)

源码中的事件挂载更新处理

首先添加上针对事件的判断，即以on开头，后面首字母大写

const onRE = /^on[^a-z]/;
export const isOn = (key: string) => onRE.test(key);

const patchProp = (el: Element, key, prevValue, nextValue) => {
  ......
  else if (isOn(key)) {
    patchEvent(el, key, prevValue, nextValue);
  }
  ......
};

patchEvent内部用了invokers，为了提升性能，用这种判断逻辑

  • 如果是新的监听事件，用addEventListener
  • 如果更新了监听事件回调方法，更新invokers
  • 只有当监听事件的回调方法为空（即不再监听），才使用removeEventListener
function patchEvent(
  el: Element & { _vei?: object },
  rawName: string,
  prevValue,
  nextValue
) {
  const invokers = el._vei || (el._vei = {});

  // 寻找缓存事件
  const existingInvoker = invokers[rawName];

  // 更新缓存事件
  if (nextValue && existingInvoker) {
    existingInvoker.value = nextValue;
  } else {
    // 这里需要先把onXXX去掉on，并首字母小写，变成DOM里的事件名称
    const name = parseName(rawName);
    if (nextValue) {
      const invoker = (invokers[rawName] = createInvoker(nextValue));
      el.addEventListener(name, invoker);
    } else if (existingInvoker) {
      el.removeEventListener(name, existingInvoker);
      invokers[rawName] = undefined;
    }
  }
}

// 把Vue里的事件名称变更成DOM里的
function parseName(name: string) {
  return name.slice(2).toLowerCase();
}

function createInvoker(initialValue) {
  const invoker = (e: Event) => {
    invoker.value && invoker.value();
  };

  invoker.value = initialValue;

  return invoker;
}

其他细节

render函数的导出

在实现renderer渲染器的过程中可以发现，render方法是baseCreateRenderer方法的一个返回值，baseCreateRenderer方法又是createRenderer方法的返回值，而我们实际上要调用的只是render方法

所以源码做了一个事情，构建了一个render函数，但这个函数本质调用了createRenderer方法，将所需的参数传递过去（包含了节点操作和属性操作）

查看Vue3源码可以发现以下逻辑

const rendererOptions = extend({ patchProp }, nodeOps);

let renderer;

function ensureRenderer() {
  return renderer || (renderer = createRenderer(rendererOptions));
}

export const render = (...args) => {
  ensureRenderer().render(...args);
};

至于这里为什么要创建renderer变量和ensureRenderer方法，而不是直接在render函数中调用createRenderer方法，目的有二：

  1. 避免重复创建
  2. 懒加载，只有在调用了render方法的时候才创建renderer渲染器实例

属性区分挂载

对于一个DOM节点的属性，有两种

  • HTML属性：定义在HTML标签上
  • DOM属性：定义在DOM对象上，可以用.访问属性值

对于HTML属性，需要用setAttribute去操作，而DOM属性则可以直接用.赋值

为了区分应该用HTML属性设置还是用DOM属性设置，使用shouldSetAsProp方法去判断

function shouldSetAsProp(el: Element, key: string) {
  if (key === "form") return false;
  // input的list属性必须通过setAttribute设置
  if (key === "list" && el.tagName === "INPUT") return false;
  if (key === "type" && el.tagName === "TEXTAREA") return false;
  return key in el;
}

区分之后，如果可以用.设置的就直接设置，否则用setAttribute方法（class用.设置速度更快）

const patchProp = (el: Element, key, prevValue, nextValue) => {
  ......
  else if (shouldSetAsProp(el, key)) {
    patchDOMProp(el, key, nextValue);
  } else {
    patchAttr(el, key, nextValue);
  }
};

function patchDOMProp(el, key, value) {
  try {
    el[key] = value;
  } catch (err) {
    console.error(err);
  }
}

function patchAttr(el: Element, key, value) {
  if (value == null) {
    el.removeAttribute(key);
  } else {
    el.setAttribute(key, value);
  }
}
avatar
文章
阅读
粉丝
