基于阿里云上实现全站https的正确姿势(二)

或许未必不过
251 阅读5分钟

上一篇文章当中, 我们介绍了SSL证书的类型, 如何选择和购买等. 本篇文章我们开始进入实践环节, 讨论如何部署SSL证书.

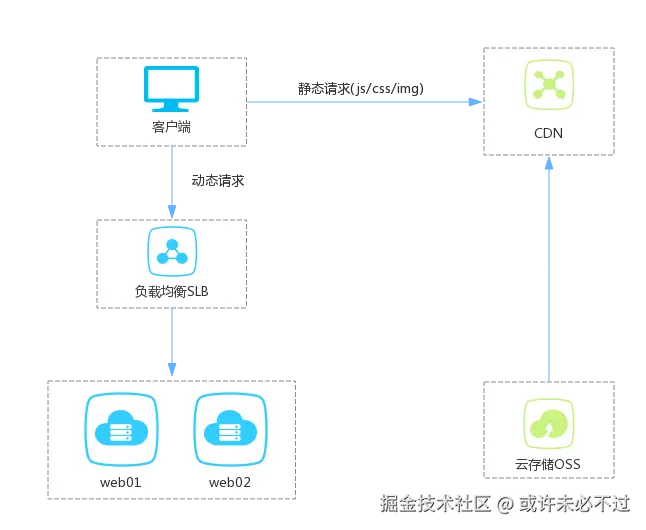

我们应用程序的整体架构:


上述架构只列出了和讨论https相关的部分.

SSL证书放在哪里进行管理?

对于静态资源请求, 由于存储在阿里云OSS上, 并在最前端使用了阿里云CDN, 因此将SSL证书的相关信息在阿里云CDN上配置一下就好了.

对于动态资源的请求, 最前端是使用SLB, 理论上来说, 处理方式可以和上述CDN的方式保持一致, 即将SSL证书放在SLB上进行管理, 但是这样做有以下的缺点:

  • 我们需要支持将http请求强制跳转至https, 毕竟用户在浏览器当中输入地址时, 几乎没有用户会主动在浏览器地址栏当中输入: https://. 目前阿里云的SLB并不支持redirect强制跳转的功能,因此我们需要在SLB背后在架设一个nginx, 通过配置server listen 80来做强制跳转.
server {
    listen          80;
    server_name     .example.com;
    return 301      https://$host$request_uri;
}

同时, nginx还可以很方便做很多扩展功能, 例如http/2的支持, TCP优化等.

基于上述原因, 我们决定在SLB背后的web server上部署nginx, 并将SSL证书放在nginx上进行管理.

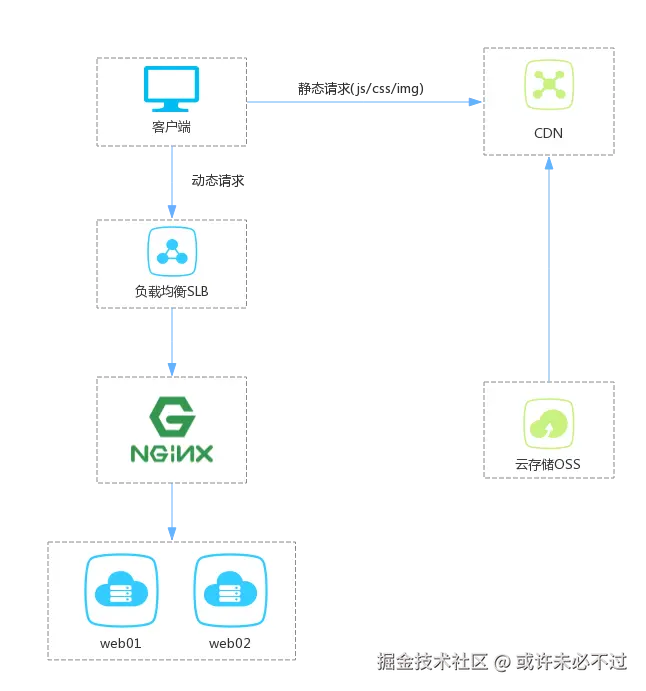

调整之后的架构如下:


Q: 上述架构中nginx是否会有单点失败的问题?
A: 不会, 基于成本的考虑, 我们并没有在使用单独的ECS Server部署nginx, 而是将nginx直接部署到了原来的那2台web server上, SLB上的健康检查也调整为check对应的nginx端口是否alive. 具体的设置方式会在下文当中进行介绍.

实践环节

接下来我们会阿里云CDN配置, nginx编译/部署/配置, 阿里云SLB配置, 以及相关的应用程序改动等方面, 逐一讲解完整的https部署过程.

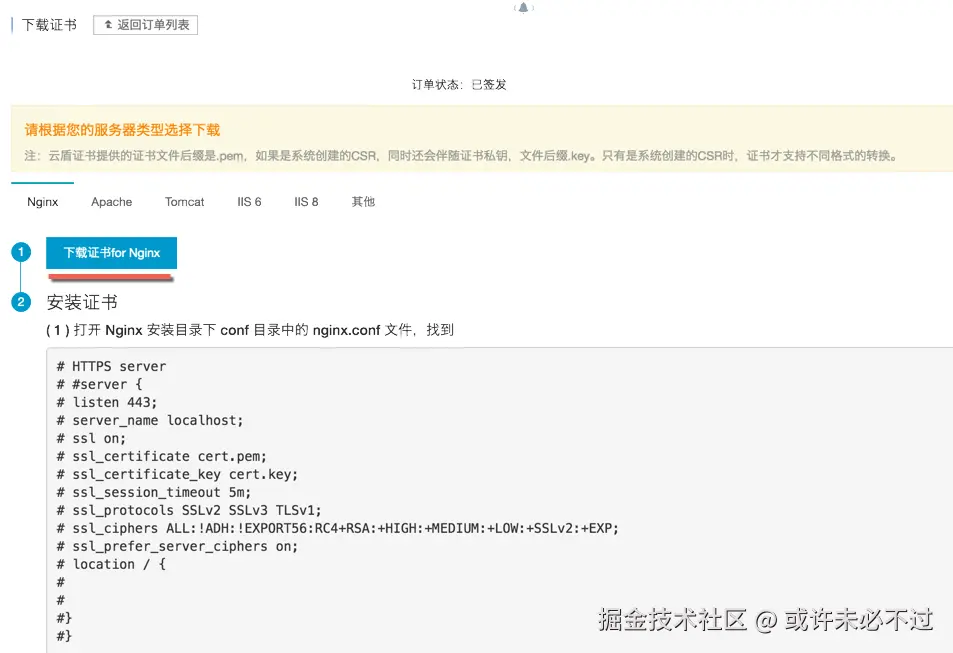

Step 1: 从阿里云portal上下载SSL证书.


这里下载的是for nginx格式的证书. 原因是由于在阿里云CDN设置证书时需要使用, 此外我们会使用nginx来管理SSL证书.

下载解压了之后, 会得到2个文件: xxx.pem xxx.key

关于证书的编码格式和不同的扩展名, 请参考这里

Step 2: 在阿里云CDN上设置开启https支持.

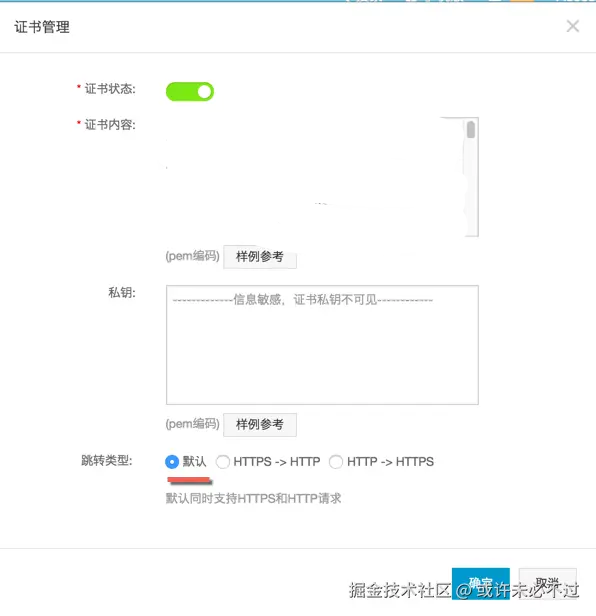

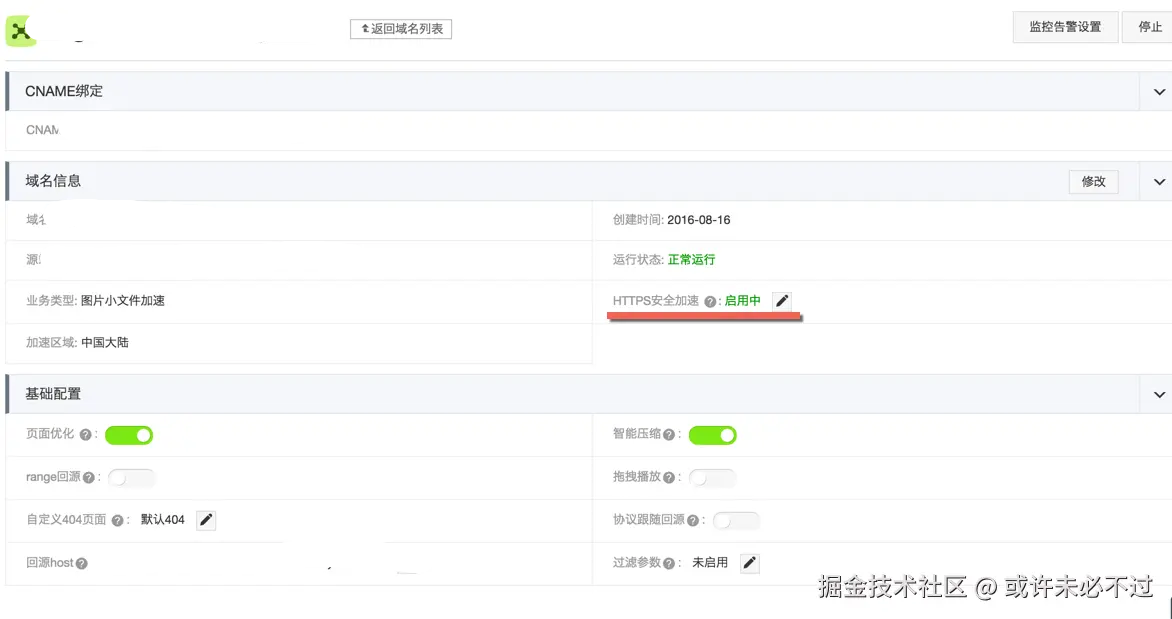

  • 在阿里云CDN的基本信息中, 找到https安全加速, 点击编辑按钮.


  • 使用文本编辑器打开之前下载xxx.pem文件, 将文件的内容copy到证书内容文本框内.(注意去掉-----END CERTIFICATE-----与-----BEGIN CERTIFICATE-----之间的换行符)

  • 使用文本编辑器打开之前下载xxx.key文件, 将文件的内容copy到私钥文本框内


  • 建议跳转类型设置为默认, 这样保证在程序完全切换完成之前兼容性.

  • 保存了之后, 使用https去访问任意的一个静态资源, 测试看是否正常.

Step 3: 源代码编译部署nginx.

内容较多, 参考这里

Step 4: 调整阿里云SLB的监听设置.

上一个步骤中, 我们已经部署好了nginx, 接下来需要调整SLB, 将原有SLB的监听端口由访问后端web application调整为访问nginx.

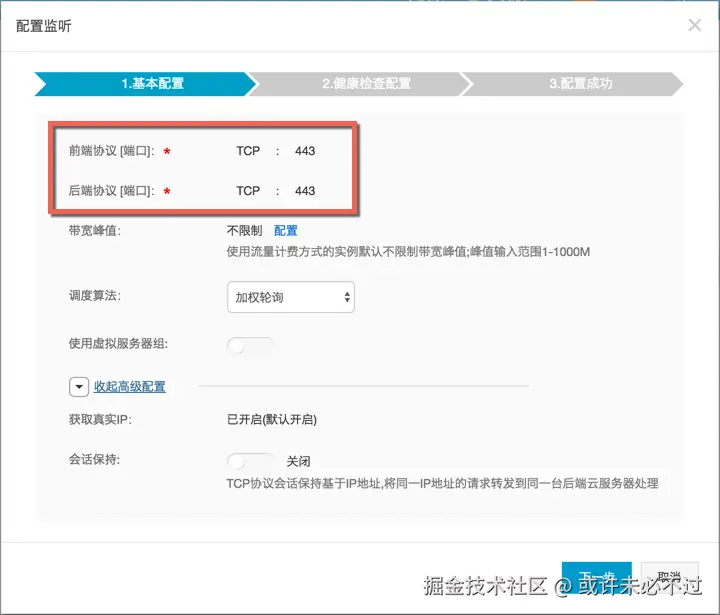

在阿里云后台portal中, 添加SLB监听设置: SLB TCP:443 --> Nginx TCP:443

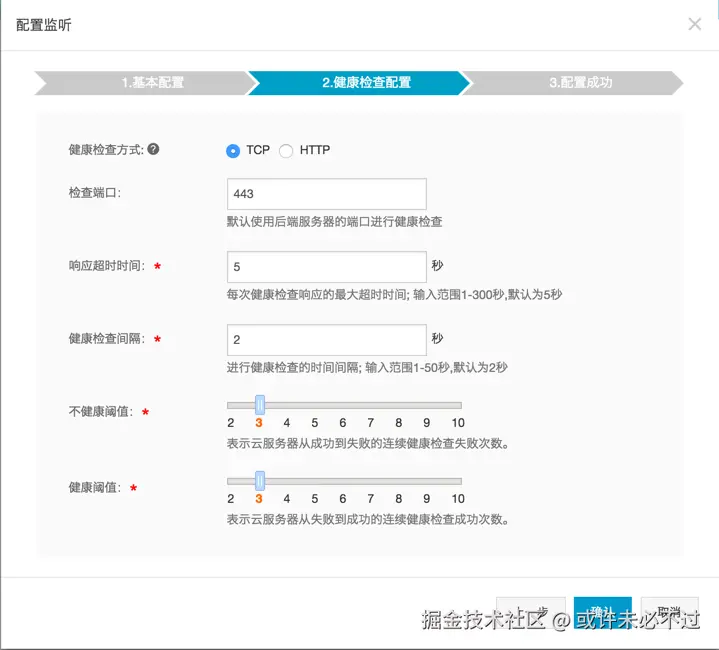

设置SLB的健康检查:


NOTE:

  1. 原有SLB http:80 --> backend server http:port 的监听在完全切换为https之前建议保留, 以确保应用程序的兼容性.
  2. 完整切换完成之后, 将SLB http:80的监听调整为: SLB TCP:80 --> backend server tcp:443(即nginx的端口)

Step 5: 修改代码中内部以及第三方访问资源.

正如前文提到的, 由于浏览器的Mixed Content规范, 我们需要将application当中的使用到的内部访问URL以及第三方组件, 调整为使用https协议进行访问.

在升级的过程当中, 我们难免会出现遗漏的地方, 有两种方式来解决这个问题:

  1. 加载资源时, 去掉显式指定访问协议的部分, 这样浏览器就能根据主页面协议类型来自动选择HTTP/HTTPS资源 例如:
<img src="http://static.example.com/banner.jpg" />

# 调整为:

<img src="//static.example.com/banner.jpg" />

2. 针对于现代浏览器, 可以通过upgrade-insecure-requests这个CSP 指令, 强制让页面上所有的http访问转换为https访问, 设置方式参考这里

下面我们列出一些在升级第三方组件的过程当中, 踩过的一些“坑”:

百度地图javascript api.

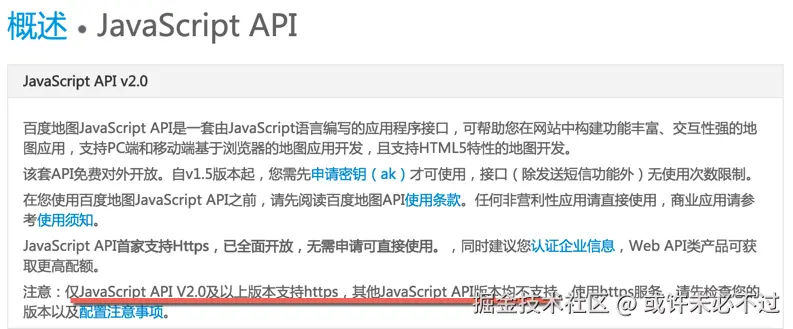

按照百度地图javascript api的官方文档, 只有javascript V2.0版本才支持https, 参考下图:


对于javascript API, 比较关键的是添加query string: s=1, 参考这里

https://api.map.baidu.com/api?v=2.0&ak=你的密钥&s=1；

我们在将原有程序使用V1.4版本升级到V2.0的过程当中, 还发现了api的不兼容问题, 最后调整了代码才解决这个问题:

var local = new BMap.LocalSearch(map, {
    onSearchComplete: function (rs) {
        searchResult = rs;
    }
});

function bindTraffic() {
    var html = [];
    var str = buildTemplate(searchResult[0]);
    if (str != "") {
        // your code logic here
    }
}

function buildTemplate(ud, tmpl) {
    var context = {
        title: ud.keyword,
        items: []
    };

    $.each(ud, function (index1, u) {
    	//u对象下V1.4版本的属性名叫ki, V2.0版本调整为了wr
        $.each(u.wr, function (index2, ki) {
            // your code logic here
        })
    });
}

CNZZ (用于网站的数据收集统计,类似于GA或百度统计)

不需要升级, 官方的js脚本已经考虑了https的使用场景.

OneAPM (用于网站性能监控和统计)

不需要升级, 官方的js脚本已经考虑了https的使用场景.

百度站长统计

js代码需要调整为:

<script type="text/javascript">
    (function(){
        var bp = document.createElement('script');
        bp.src = '//push.zhanzhang.baidu.com/push.js';
        var curProtocol = window.location.protocol.split(':')[0];
        if (curProtocol === 'https') {
            bp.src = 'https://zz.bdstatic.com/linksubmit/push.js';
        }
        else {
            bp.src = 'http://push.zhanzhang.baidu.com/push.js';
        }
        var s = document.getElementsByTagName("script")[0];
        s.parentNode.insertBefore(bp, s);
    })();
</script>

对网站进行https测试.

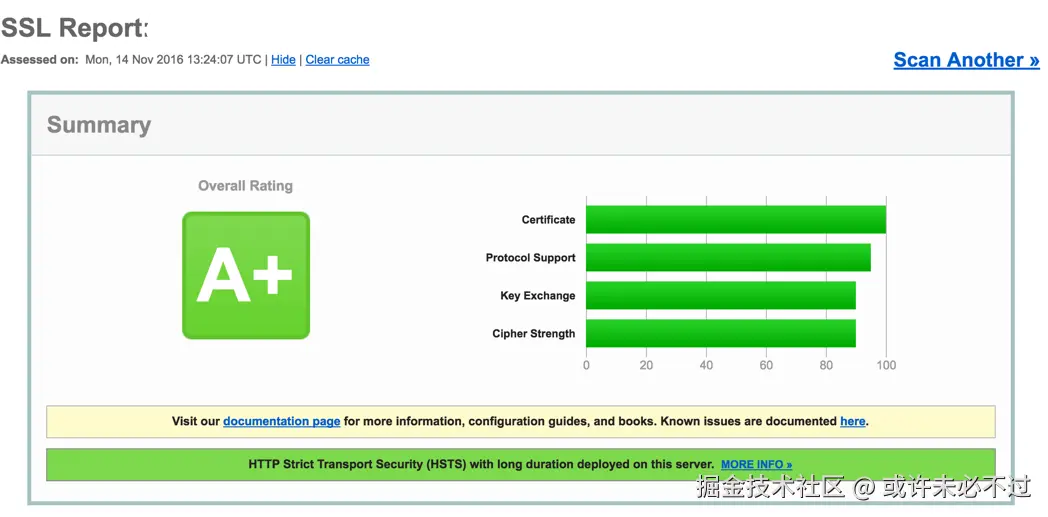

使用SSL Lab's进行评测

访问www.ssllabs.com/ssltest/ind…, 以下是我们按照上述方式调整之后的得分:

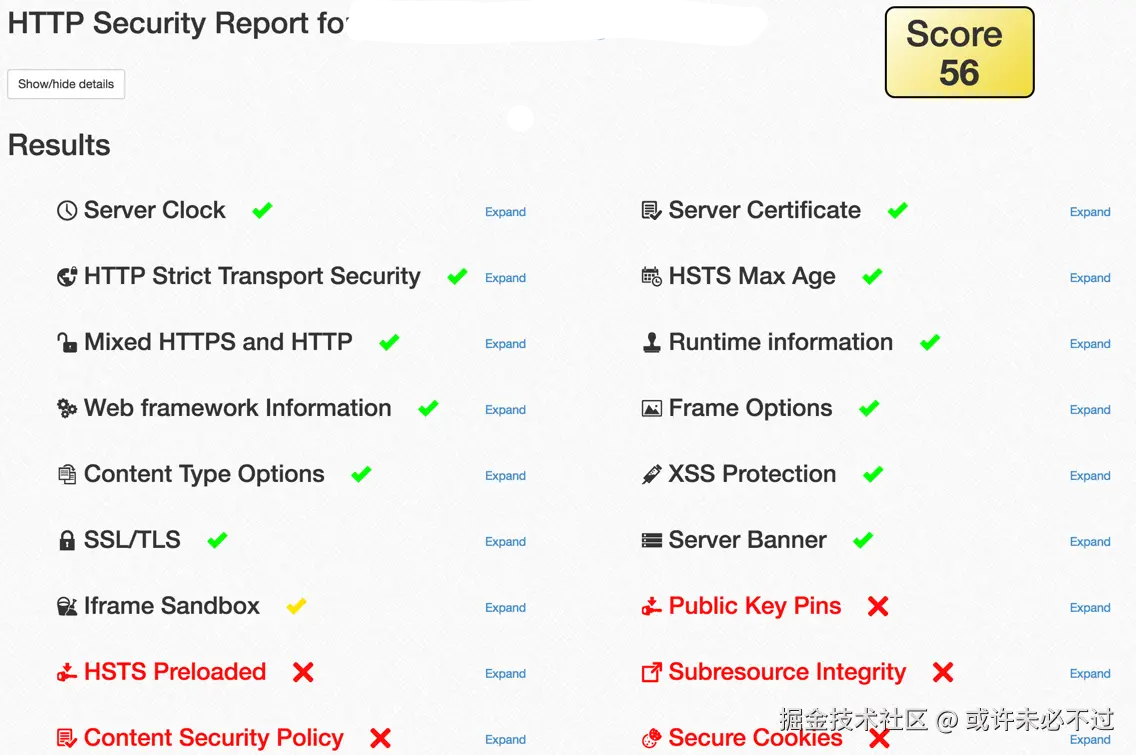

使用HTTP Security Report进行评测

访问httpsecurityreport.com/, 以下是我们按照上述方式调整之后的得分:


得分并不高, 剩下的几个点需要参考HTTP Security Best Practice继续优化.
