一、获取包信息,并缓存前置依赖项

• 使用时，需要先下载@foxglove/rosbag和@foxglove/rosmsg库，这里默认已经做了解包或拖拽bag文件处理了，后面针对解包再做教程。

// packages\studio-base\src\players\IterablePlayer\BagIterableSource.ts
import { Bag, Filelike } from "@foxglove/rosbag";
import { parse as parseMessageDefinition } from "@foxglove/rosmsg";
import { BlobReader } from "@foxglove/rosbag/web";


// initialize() 函数
let fileLike: Filelike | undefined;
// 远程播包（类似websocket方案，我这里是直接拖包的方案，省略对应代码块）
if (this.#source.type === "remote") {
  // ...
} else {
  fileLike = new BlobReader(this.#source.file);
}

this.#bag = new Bag(fileLike, {
  parse: false,
  decompress: undefined // 这里是webassembly方案，我没有使用，忽略
});

await this.#bag.open();
// open 后this.#bag.connections 就会有.bag包信息的对应头信息

// 折线图所需topic信息
const topics = new Map<string, TopicWithDecodingInfo>();
// 折线图所需 datatypes 信息
const datatypes: RosDatatypes = new Map();

// 遍历
for (const [id, connection] of this.#bag.connections) {

    const schemaName = connection.type;
    // 保护，消息定义中一定需要定义好类型
    if (!schemaName) {
        continue;
    }

    const existingTopic = topics.get(connection.topic);
    // 去重
    if (!existingTopic) {
        topics.set(connection.topic, {
          name: connection.topic, // 消息主题
          schemaName, // 消息接口名称
          messageEncoding: "ros1", // foxglove自定义的encoding名称
          schemaData: this.#textEncoder.encode(connection.messageDefinition), // 这里主要是拿消息定义，用来生成折线图选项路径，很重要，必要参数
          schemaEncoding: "ros1msg", // foxglove自定义的schemaEncoding名称
        });
    }

    // 解析topic消息定义
    const messageDefinition = parse(TopicInfo.msg_def);

    // 生成datatypes
    const parsedDefinition = messageDefinition;

    for (const definition of parsedDefinition) {
      // 在解析的定义中，第一个定义（根）没有名称，因为它应该是
      // 主题的数据类型。
      // In parsed definitions, the first definition (root) does not have a name as is meant to
      // be the datatype of the topic.
      if (!definition.name) {
        datatypes.set(schemaName, definition);
      } else {
        datatypes.set(definition.name, definition);
      }
    }
}

// initialize() 函数 返回值，最终存储到store里
// 这两个属性很重要，foxglove中很多业务都需要这两个属性的值进行处理
return {
    topics: Array.from(topics.values()),
    datatypes,
    // ...其他属性
};

// initialize() 函数结束

二、根据topic消息定义生成下拉框路径树

• 想实现折线图Plot Panel功能，必须要知道x轴，y轴的参数、值是怎么来的，y轴一般是某个topic内某个属性数据的值，那么foxglove是怎么一层一层获取对应的路径的呢？
• 这个是实现折线图的必经之路，内容很枯燥，代码很繁琐，但是还是的看！
• 这会我已经不知道该从哪开始阅读代码了，这里教一个比较快定位代码的方案，那就是全局搜索附近的关键字！

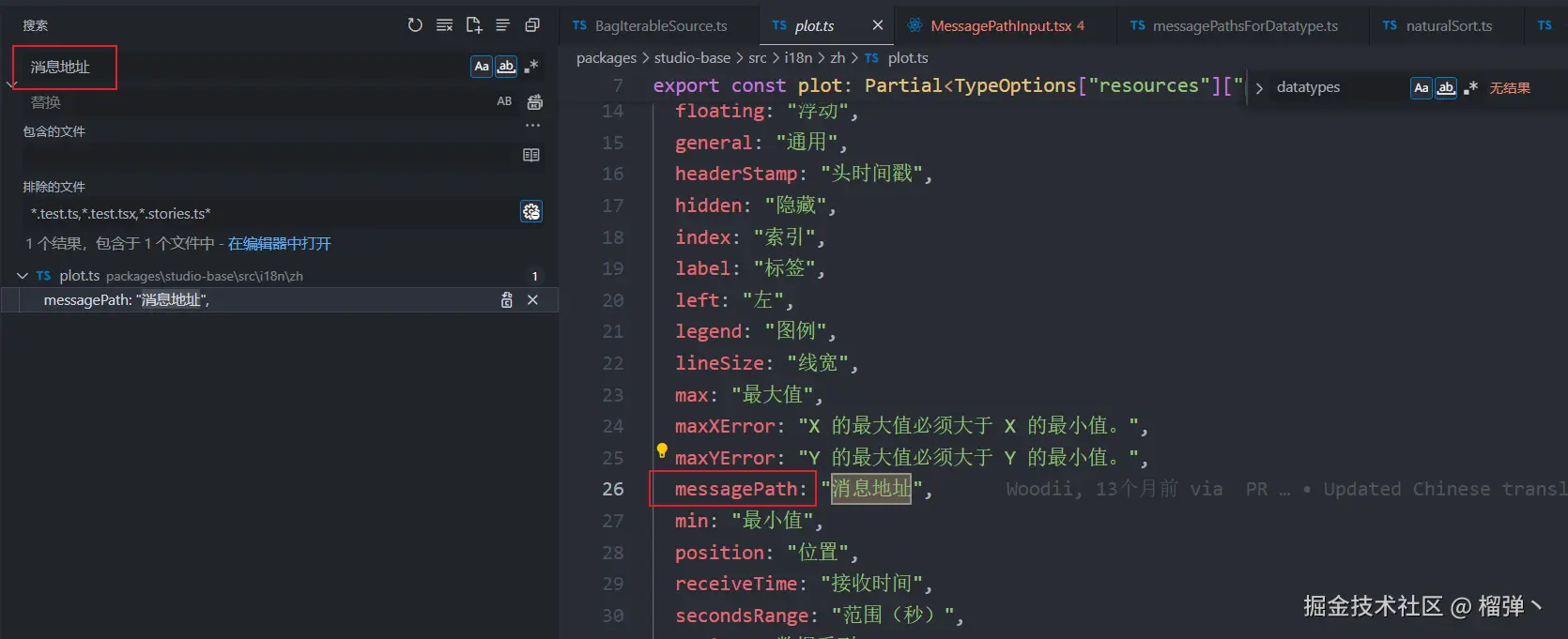

2.1、先搜索“消息地址”

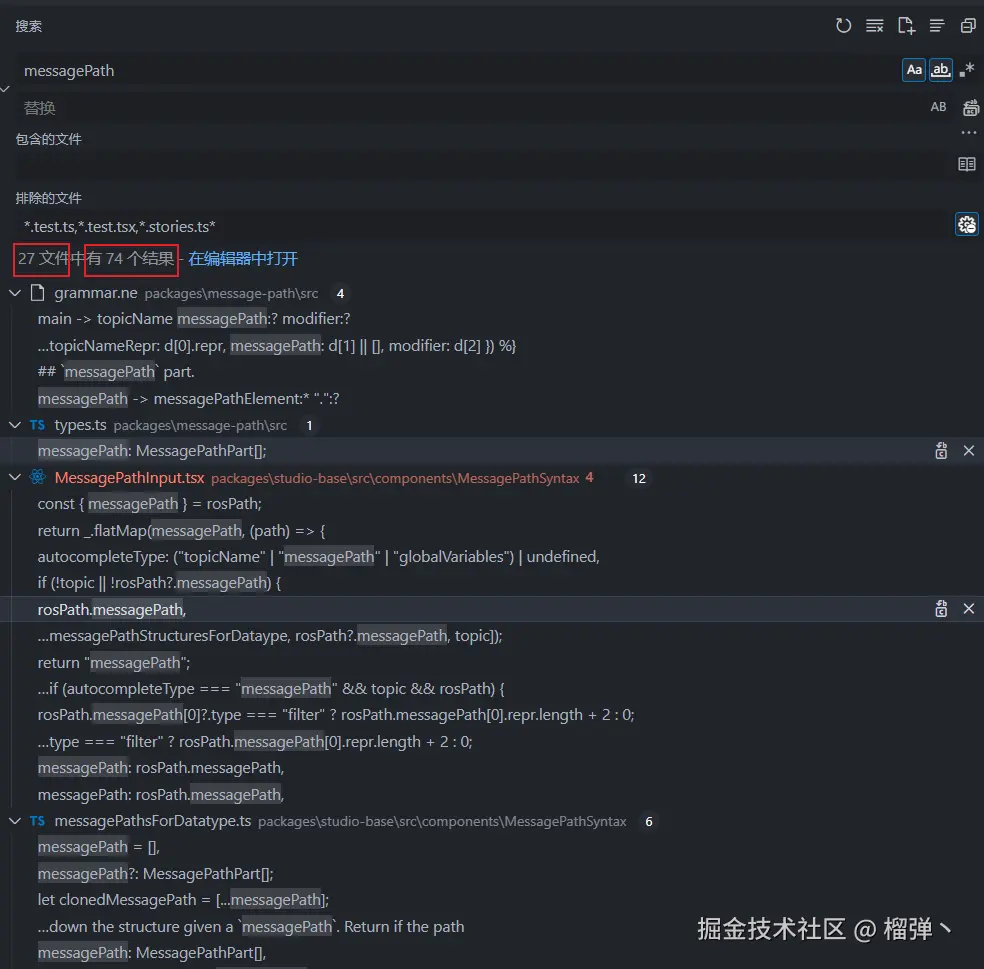

2.2、再搜索“messagePath”

-这个时候需要继续缩小搜索范围，因为我们找的是下拉框和Plot Panel，所以在F12找到对应的文件，然后在“messagePath”的地方打断点，了解业务流。

三、获取y轴的path

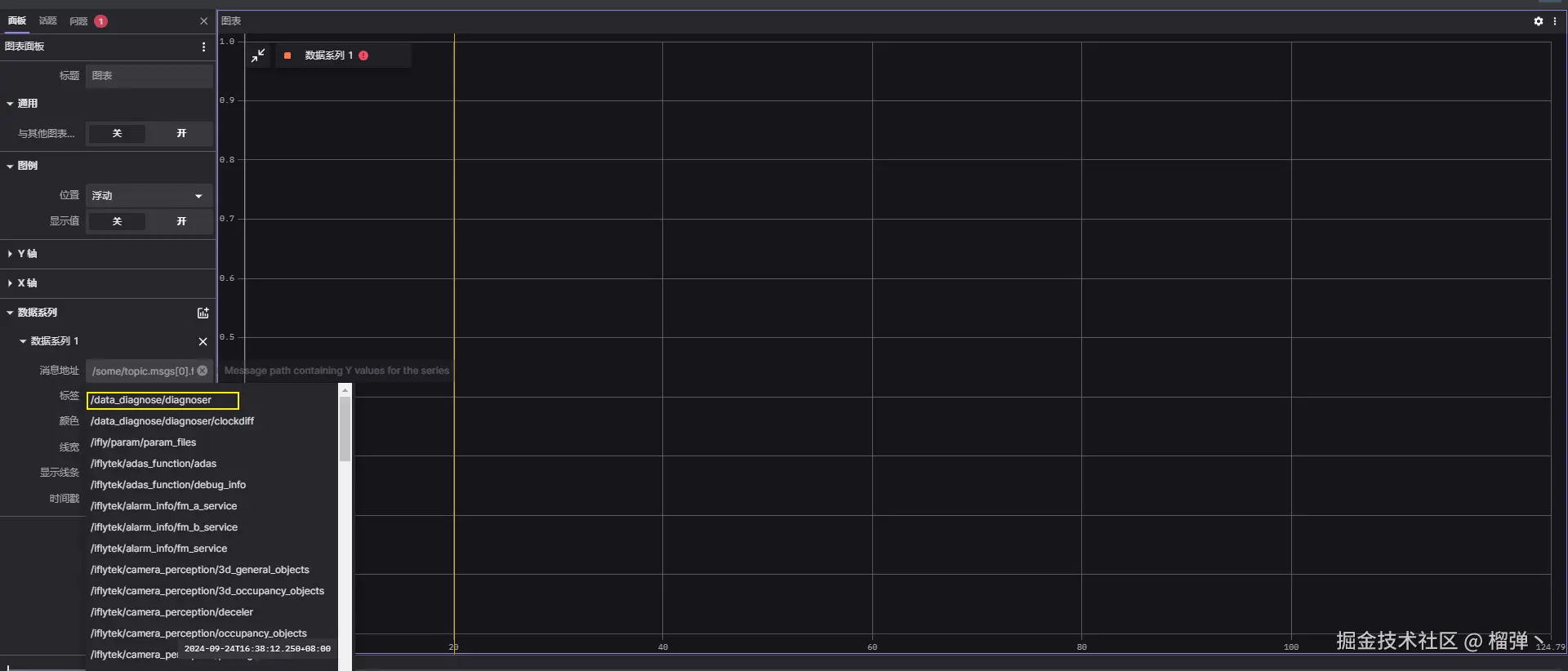

3.1、获取第一层路径

• 第一层path比较简单，就是topicname的数组，我们通过第一步的topics的值即可拿到

const path1 = topics.map(topic => topic.topicName); // 获取path第一层

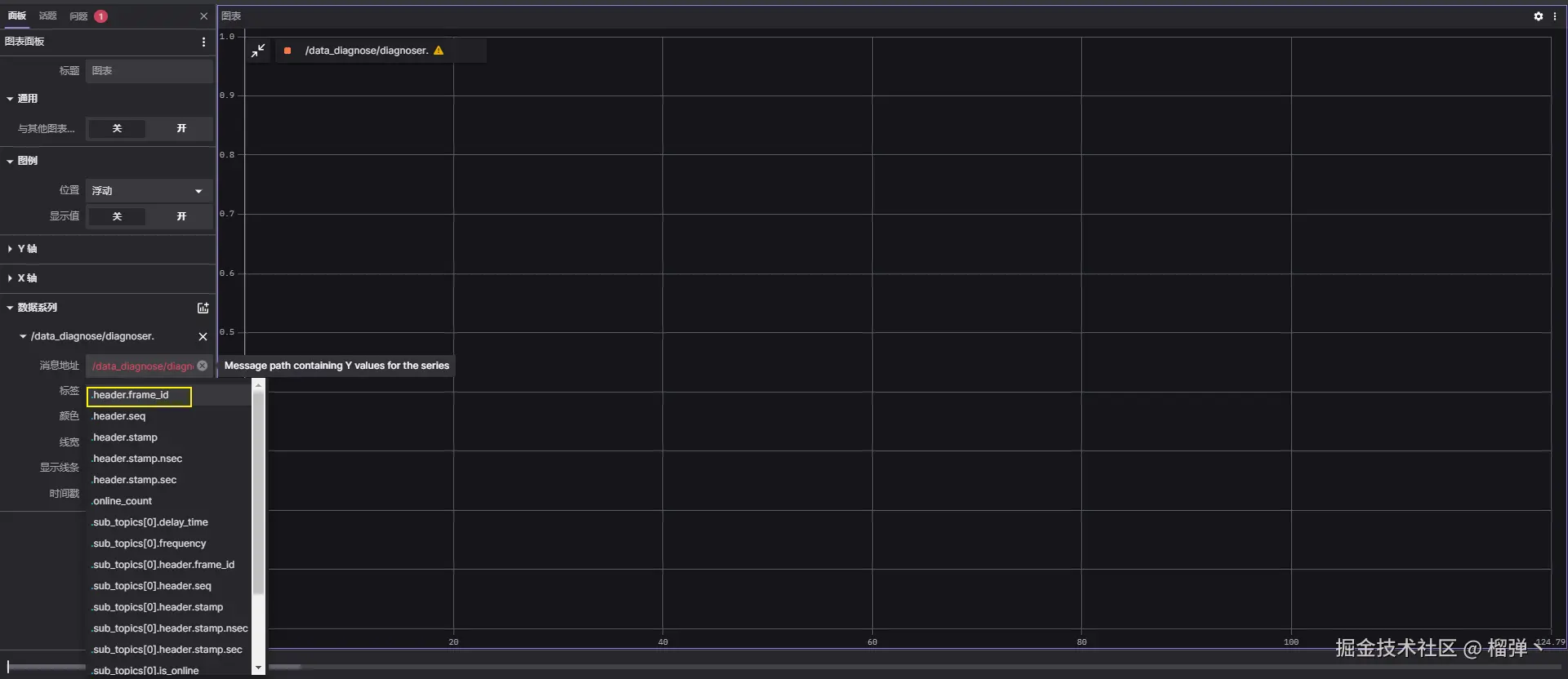

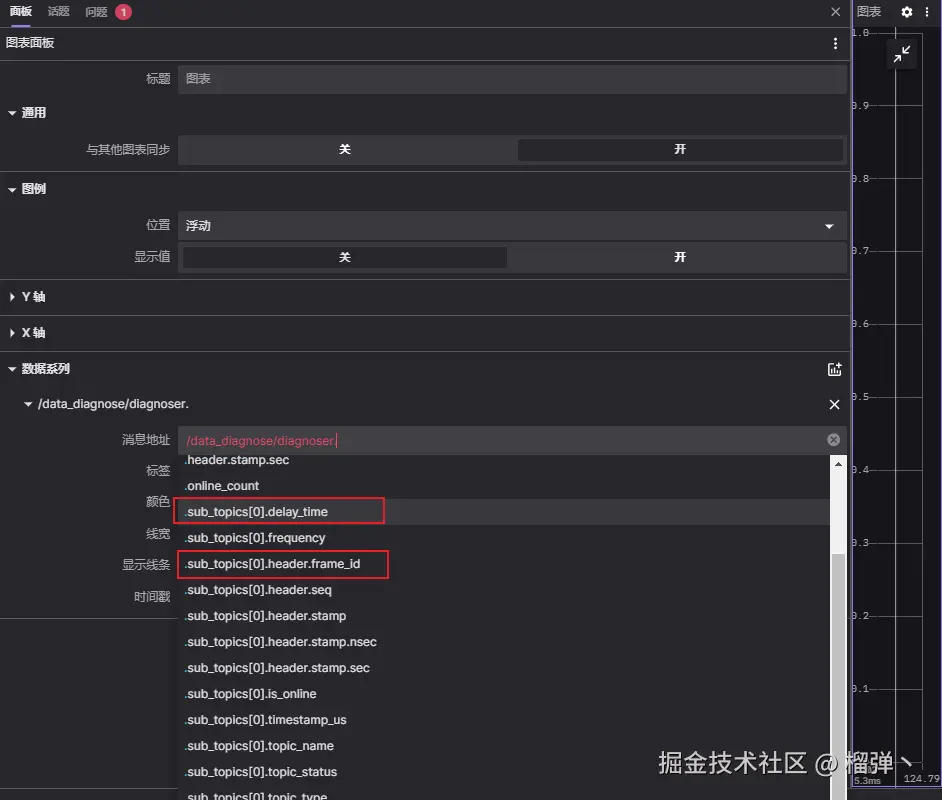

3.2、获取第二层路径

• 第二层例子，/data_diagnose/diagnoser.header.frame_id, 获取/data_diagnose/diagnoser主题下的.header 和 .frame_id

• 主函数getAutoCompleteItemsByMessagePath通过这个函数来根据传入对应字段，返回对应的数据

/**
   * 根据path返回topic的结构路径
   * params.path 传undefined 或 空字符串，返回topicName列表
   * params.path 符合topicname，返回该topic下的所有结构体数组
   * params.path 传topic下的结构体路径字符串，返回undefined
   */
class Player {

  public async getAutoCompleteItemsByMessagePath(params?: {
    path: string | undefined;
    type: 'filter' | 'select';
  }) {
    await this.preloadPromise; // 等待初始化完成
    const _topics = [...this.plotTopics.values()];
    if (params?.path === '' || params?.path === undefined) {
      const topicsArray = _topics.map(({ name }) =>
        quoteTopicNameIfNeeded(name)
      );
      return topicsArray;
    } else {
      if (this.plotTopics.get(params.path!)) {
        const path = params.path! + '.';
        const rosPath = parseMessagePath(path)!;
        const structures = messagePathStructures(this.plotDataTypes);
        const topic = (function () {
          if (!rosPath) {
            return undefined;
          }

          const { topicName } = rosPath;
          return _topics.find(({ name }) => name === topicName);
        })();
        const structure =
          topic?.schemaName != undefined
            ? structures[topic?.schemaName]
            : undefined;
        const autocompleteItems = filterMap(
          messagePathsForStructure(structure, {
            validTypes: plotableRosTypes,
            noMultiSlices: undefined,
            messagePath: rosPath.messagePath
          }),
          item => item.path
        );
        return autocompleteItems;
      }
    }
    return undefined;
  }
}
