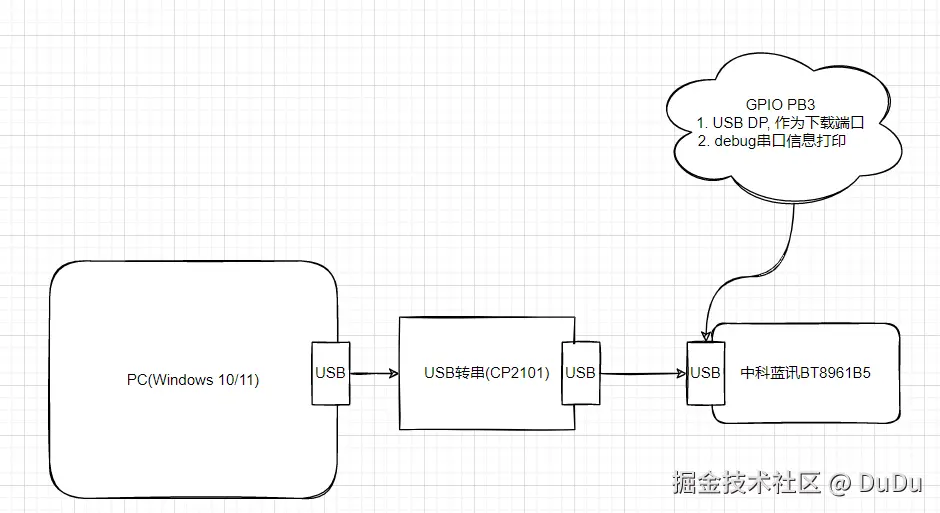

硬件连接示意
CP2101 串口模块使用注意事项(建议安装蓝讯提供的串口驱动)
Downloader 串口下载和打印均使用1.5M (1500000)波特率.程序下载 / 程序调试打印 / EQ在线调试 / FCC测试等, 默认均使用单线方式.
蓝讯提供的串口驱动可以在以下百度网盘中下载: CP210x_Windows_Drivers.zip
链接：pan.baidu.com/s/1xRIkb66U…
提取码：1010
关于单线通信
对于串口模块来说, 实际上还是TX/RX 两线通信, 对于蓝牙芯片是单线通信(TX/RX分时复用)

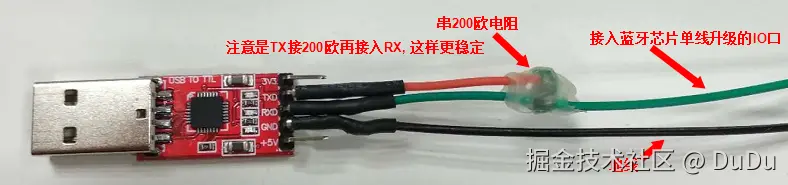

网上买回来的串口模块, 还需要在TX和RX之间, 串200欧的电阻, 转成单线, 接入蓝讯蓝牙芯片的单线通信IO口(如PB3). 如下图
注意: 需要TX接200欧电阻再接入RX(RX与芯片升级IO连接), 这样更稳定.
芯片如何进入串口升级模式
-
芯片复位启动时, 芯片会检升级IO口的握手时序, 如果时序匹配, 则进入升级模式.
-
程序正常运行过程中, 如果升级IO没有被占用(或调试打印输出完成后), 芯片内的升级模块也会不断侦测升级握手时序, 如果时序匹配也会进入升级模式.
