         QXDM Filter : message packets/ call manager

  • NAS层

  1. REG

REG最重要的功能就是PLMN(Public Land Mobile Network),RAT（radio access technology）的选择，通俗点讲就是根据sim的运营商，以及支持的制式去搜网。比如说插入一张联通的LTE sim 卡，自动搜网的PLMN应该是 MCC 460 MNC 1/6/9/20,搜索到移动或者电信的基站不进行自动驻网。

所以REG模块首先需要读取SIM卡中的信息。那么需要熟悉以下概念：

RPLMN – Last Registered PLMN //记录上一次注册的PLMN

HPLMN – Home PLMN //本地PLMN*，SIM内置*

EHPLMN – Equivalent HPLMN //同等本地PLMN

VPLMN – Visitor PLMN

PPLMN – Preferred PLMN

OPLMN – Operator Preferred PLMN

UPLMN – User Preferred PLMN

FPLMN – Forbidden PLMN //拒绝注册的PLMN

SIM卡里的信息可以使用读卡器读取，是以EFs存储，具体如下

EFIMSI – IMSI

EFPLMNwAcT – User-controlled PLMN selector with Access Technology //PLMN RAT

EFHPPLMN – Higher-priority PLMN search period

EFFPLMN – Forbidden PLMNs // FPLMN

EFLOCI – Location information

EFOPLMNwACT – Operator-controlled PLMN selector with Access Technology

EFHPLMNwAcT – Home HPLMN selector with Access Technology //HPLMN RAT

EFEHPLMN – Equivalent HPLMN // EHPLMN

EFLRPLMNSI – Last RPLMN selection indication // RPLMN

EFPSLOCI – Packet-switched location information

EFEPSLOCI – EPS location information

除了EFs，REG模块还需要从UE NV 以及UE EFS中拿到样机的配置

NVs Used by the UE

NV 1190, NV_RPLMNACT_I – Stores the last RPLMN RAT information

NV 849, NV_NET_SEL_MODE_PREF_I – 手动选网还是自动选网

NV 850, NV_SERVICE_DOMAIN_PREF_I – Domain CS or PS

EFS Used by the UE

/sd/rat_acq_order :PLMN选择中的rat 优先级列表（LTE UMTS GSM ）

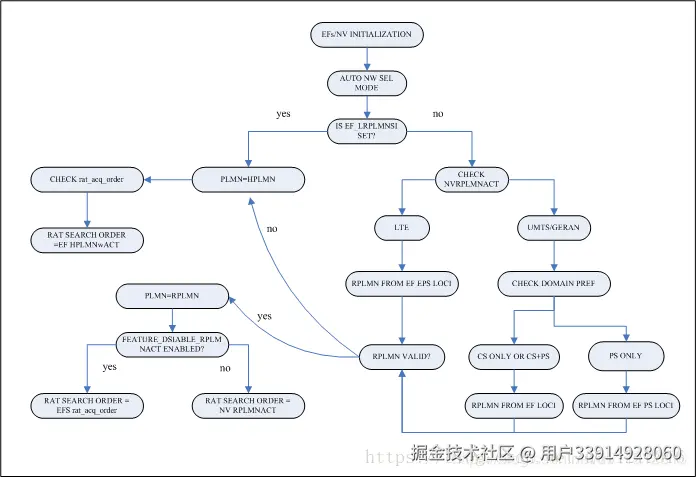

自动拨号中整个PLMN,RAT的选择在REG中的流程如下:

从CM模块知道，整个拨号过程的发起信号是CM_SERVICE_REQ，而REG模块处理的函数就是reg_state_process_cm_service_req，代码流程与上图一致，具体可以看代码，这边不多讲。最后将发送MMR_REG_REQ 将选择的PLMN以及RAT发送给EMM

[3010/0002/0003/0004]    MSG             NAS REG/High             [          reg_send.c   1585] DS: SUB 1 =REG= MMR_REG_REQ PLMN(460-1) RAT(LTE)
[3007/0002/0003/0004]    MSG             NAS MM/High              [   emm_reg_handler.c    856] DS: SUB 1 =EMM= MMR_REG_REQ - Srv Domain 3, NW Sel Mode 0, Type 2            //CS+PS 自动搜网 normal
[3007/0002/0003/0004]    MSG             NAS MM/High              [   emm_reg_handler.c    860] DS: SUB 1 =EMM= MMR_REG_REQ - Addtnl info 0x0

代码路径在：mmcp\nas\reg

入口函数 reg_main

QXDM Filter : message packets/UMTS/NAS

  1. EMM

将REG的信号转发给RRC

[3007/0002/0003/0004]    MSG             NAS MM/High              [        emm_rrc_if.c    522] DS: SUB 1 EMM: Sent LTE_RRC_SERVICE_REQ scan_scope 0

代码路径在：mmcp\nas\mm

QXDM Filter : message packets/UMTS/NAS

  • AS层

AS层在搜网流程中的重点工作都集中在RRC(Radio Resource Control)层，整个入口即上面NAS层提到的LTE_RRC_SERVICE_REQ ，这个信号会将REG选择的PLMN,RAT等信息都传递到RRC。

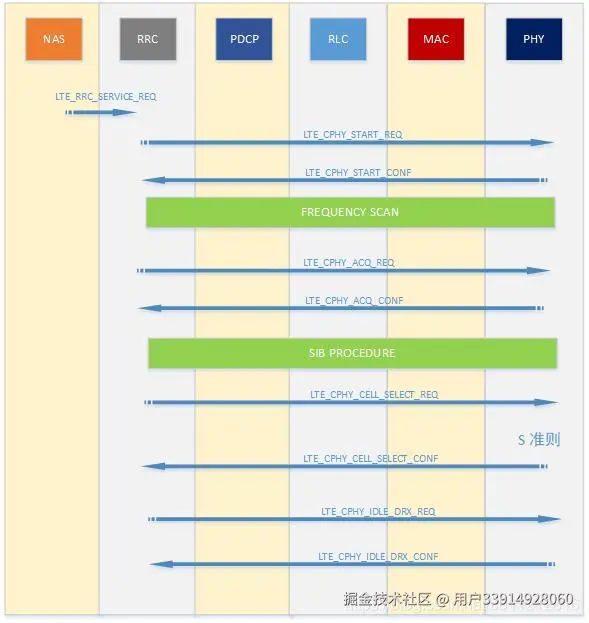

根据上图，可以将RRC搜网过程分为以下步骤：

  • 扫频
  • 搜索小区
  • 获取小区SIB
  • 小区选择

频率扫描

有两种类型的频率扫描：

  1. System scan, 部分频率扫描
    1. UE之前有过频率扫描，会将扫描结果存储在UE EFS acq db，包括erafcn，bw
    2. 如果acq db没有扫描到，会扫描全频带除了acq db记录的其他频点（考虑UE移动导致环境变化）
  2. Band scan, 全频带扫描
    1. UE acq db中没有值，需要在整个支持频带中扫描

Acq_db 可以通过EFS tool查看，路径 nv/reg_files/modem/lte/rrc/csp

  • System scan

RRC层发起system scan，从以下log我们可以看到，acq db记录了上次扫描的结果，earfcn 为450,1650的两个cell，对应band 为1 和3

[9501/0002/0009]         MSG                      LTE RRC/High             [       lte_rrc_csp.c   7321] CSP:final system scan list for acd db = 450
[9501/0002/0009]         MSG                      LTE RRC/High             [       lte_rrc_csp.c   7321] CSP:final system scan list for acd db = 1650
[9501/0000/0009]         MSG                      LTE RRC/Low              [       lte_rrc_csp.c   7326] CSP: Found 2 systems to scan
[9501/0002/0015]         MSG                      LTE RRC/High             [       lte_rrc_llc.c   1206] Sent System Scan Request

PHY层收到 System Scan请求后，会在这两个频点进行扫描，最后得出两个频点上的能量强度

[9509/0002]              MSG                       LTE ML1/High             [     lte_ml1_sm_fs.c   5852] SM_fs: System Scan Results, num systems found 2
[9509/0002]              MSG                        LTE ML1/High             [     lte_ml1_sm_fs.c   5900] SM_fs: earfcn 1650 bw 100 scaled energy linear 0x22 dBm -96
[9509/0002]              MSG                          LTE ML1/High             [     lte_ml1_sm_fs.c   5900] SM_fs: earfcn 450 bw 100 scaled energy linear 0x10 dBm -99
[9509/0002]              MSG                      LTE ML1/High             [     lte_ml1_sm_fs.c   7818] SM FS :fscan object schedule/deschedule 0 min_act_window 0@ time 0x00000cb9f

之前我们也提到，这两个频点是已经扫描过的，所以将他们都看作是符合PLMN,RAT的选择条件的。接下来RRC选择信号强度更强的小区进行搜索，本例中也就是earfcn1650

[9501/0000/0009]         MSG                     LTE RRC/Low              [       lte_rrc_csp.c   4275] CSP: Acq requested on earfcn 1650
  • band scan
[9501/0002/0009]         MSG                      LTE RRC/High             [       lte_rrc_csp.c   6346] CSP: Zero entries in acquistion list
[9501/0002/0009]         MSG                       LTE RRC/High             [       lte_rrc_csp.c   9019] CSP: Acquisition list exhausted
[9501/0000/0009]         MSG                      LTE RRC/Low              [       lte_rrc_csp.c   4139] CSP: Sending 1 bands in band scan
[9501/0000/0009]         MSG                      LTE RRC/Low              [       lte_rrc_csp.c   4159] CSP: Band 1
[9501/0002/0009]         MSG                     LTE RRC/High             [       lte_rrc_csp.c   4174] CSP: Sent Band Scan Request

如果acq_db为空，RRC层发起band scan：log如下

[9501/0002/0009]         MSG                      LTE RRC/High             [       lte_rrc_csp.c   6346] CSP: Zero entries in acquistion list
[9501/0002/0009]         MSG                       LTE RRC/High             [       lte_rrc_csp.c   9019] CSP: Acquisition list exhausted
[9501/0000/0009]         MSG                      LTE RRC/Low              [       lte_rrc_csp.c   4139] CSP: Sending 1 bands in band scan
[9501/0000/0009]         MSG                      LTE RRC/Low              [       lte_rrc_csp.c   4159] CSP: Band 1
[9501/0002/0009]         MSG                     LTE RRC/High             [       lte_rrc_csp.c   4174] CSP: Sent Band Scan Request

搜索结果如下

[9509/0002]              MSG         LTE ML1/High             [     lte_ml1_sm_fs.c   3338] SM_fs: Band 1 scan complete, num systems reported 14
[9509/0002]              MSG         LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 1 earfcn 226 bw 25 energy norm dBm -65
[9509/0002]              MSG        LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 2 earfcn 225 bw 25 energy norm dBm -65
[9509/0002]              MSG       LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 3 earfcn 227 bw 25 energy norm dBm -65
[9509/0002]              MSG         LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 4 earfcn 276 bw 25 energy norm dBm -65
[9509/0002]              MSG         LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 5 earfcn 275 bw 25 energy norm dBm -65
[9509/0002]              MSG         LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 6 earfcn 277 bw 25 energy norm dBm -66
[9509/0002]              MSG       LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 7 earfcn 450 bw 100 energy norm dBm -68
[9509/0002]              MSG       LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 8 earfcn 451 bw 100 energy norm dBm -68
[9509/0002]              MSG       LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 9 earfcn 449 bw 100 energy norm dBm -68
[9509/0002]              MSG     LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 10 earfcn 452 bw 100 energy norm dBm -68
[9509/0002]              MSG     LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 11 earfcn 448 bw 100 energy norm dBm -68
[9509/0002]              MSG     LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 12 earfcn 100 bw 100 energy norm dBm -75
[9509/0002]              MSG     LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 13 earfcn 101 bw 100 energy norm dBm -75
[9509/0002]              MSG     LTE ML1/High             [     lte_ml1_sm_fs.c   3350] SM_fs: System 14 earfcn 102 bw 100 energy norm dBm -75
[9509/0002]              MSG       LTE ML1/High             [  lte_ml1_mgr_task.c   1609] HST DEBUG: received UMID 67241039

   从第一个频点开始进行小区搜索

QXDM Filter : MESSAGE PACKETS/LTE/RRC&ML1

小区搜索

UE进行小区搜索的目的是

1、为了获取小区物理ID和完成下行同步，其实就是对PSS（Primary Synchronization Signal）,SSS（Secondary Synchronization Signal）的检测。当UE检测到PSS和SSS时，就能解码出物理小区ID，同时根据PSS和SSS的位置，可以确定下行的子帧时刻，完成下行同步。

2、下行同步之后进行PBCH 解码，获取MIB（MasterInformationBlock），从而获取RS（Reference Signal），为后续的获取SIB（SystemInformationBlocks）提供解码。

对于PSS 以及SSS的检测，可以看做是小区在特定频点范围，特定时域位置的广播信号

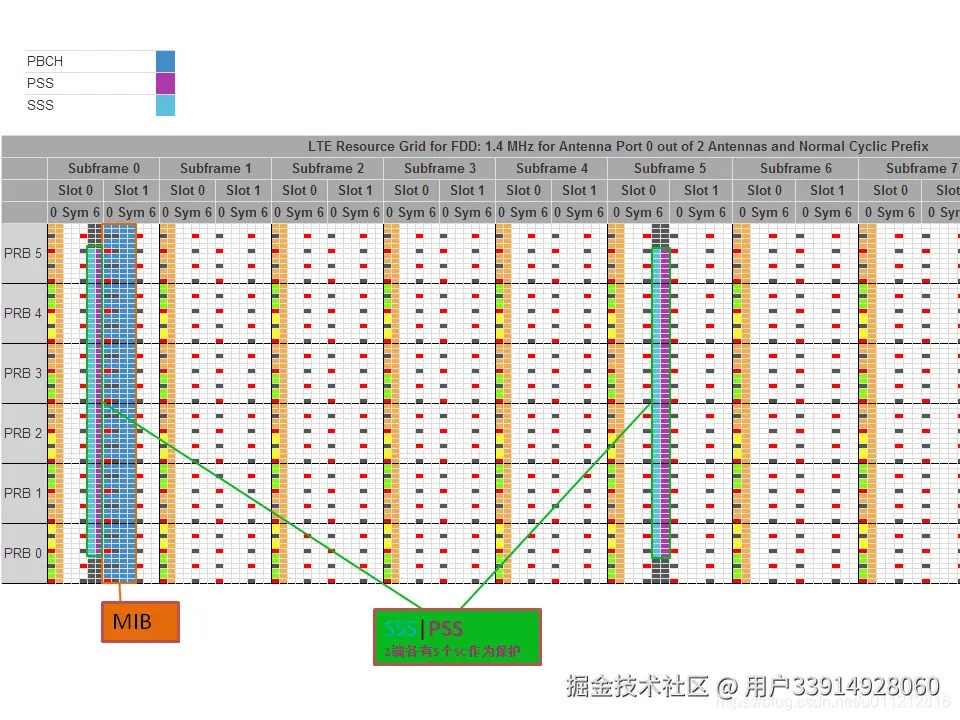

（1）时域上的位置

对于LTE-FDD制式，PSS周期的出现在时隙0和时隙10的最后一个OFDM符号上，SSS周期的出现在时隙0和时隙10的倒数第二个符号上。

对于LTE-TDD制式，PSS周期的出现在子帧1、6的第三个OFDM符号上，SSS周期的出现在子帧0、5的最后一个符号上。

如果UE在此之前并不知道当前是FDD还是TDD，那么可以通过这种位置的不同来确定制式。且SSS在两个子帧中的序列不同，可以区分0时隙和10时隙

（2）频域上的位置

PSS和SSS映射到整个带宽中间的6个RB中，因为PSS和SSS都是62个点的序列，所以这两种同步信号都被映射到整个带宽（不论带宽是1.4M还是20M）中间的62个子载波（或62个RE）中，即序列的每个点与RE一一对应。在62个子载波的两边各有5个子载波，不再映射其他数据。

确认了0时隙的位置，也就完成了下行同步，就可以确认MIB的位置。MIB的解析与搜网关系不大，这边就不详细说，需要知道的是只有解析了MIB，才能够进行后续的SIB信息的解码。

获取SIB

SIB为UE提供了小区驻留、重传、链路建立等等所需的若干参数, LTE的SIB类型有很多种，介绍部分类型，所有SIB中最重要的当属SIB1，因为SIB1除携带了UE接入小区等所需的参数之外，还携带了其他SIB类型的调度信息。如果UE解码不到SIB1，也就无法解码其他类型的SIB。

SIB1：主要携带小区接入和小区选择相关信息，以及LTE-TDD子帧配置、其他SIB块的调度和窗口信息等。

  • MCC,MNC
  • CellIdentity
  • q-RxLevMin, q-RxLevMinOffset 小区接入最小接受强度
  • p-Max 最大功率
  • 后续携带的其他SIB，以及对应的发送周期



SIB2：主要携带公共的无线资源配置相关信息，包括接入BAR信息、PRACH配置信息、上行频点信息、MBSFN配置等。

SIB3：携带同频、异频、跨制式小区重选相关的公共信息。

SIB4：携带用于同频小区重选的邻区信息

SIB5：携带用于异频小区重选的邻区信息。

SIB6：携带用于跨制式（UTRA）小区重选的邻区信息。

SIB7：携带用于跨制式（GERAN）小区重选的邻区信息。

SIB8：携带用于跨制式（CDMA2000）小区重选的邻区信息。

SIB9：携带HOME eNB（HNB）的相关信息。

QXDM Filter : LOG PACKETS(OTA)/LTE

小区选择

经过上述的流程，UE已经对该小区的信息全面掌握，那么接下来需要确认该小区是否可以驻守，判断条件有如下几条：

  1. 小区所在的PLMN需满足SIM卡的PLMN

  2. 小区没有被禁止；

  3. 小区满足S准则，即小区搜索中的接收功率Srxlev> 0 dB且小区搜索中接收的信号质量Squal > 0 dB。

S准则需要满足以下两个条件：

Srxlev = Qrxlevmeas – (qRxLevMin + qRxLevMinOffset) – pCompensation

  • Qrxlevmeas : 测量小区的 RSRP 值。
  • qRxLevMin：SIB1下发
  • qRxLevMinOffset：SIB1下发
  • pCompensation  功率补偿

Squal = Qqualmeas – (qQualMin + qQualMinOffset)
