很明显，当传感器ADDR引脚接VSS时，采用地址A；当传感器ADDR引脚接VDD时，采用地址B。本次开发的传感器 Address=0x44.
传感器支持单次数据采集模式和周期性数据采集模式。其实单次数据采集模式下，可选时钟延伸，而周期性数据采集默认开始数据延伸。这里我们默认采用周期性数据采集模式。
SHT3X支持12种工作模式，分别有高，中，低三档可选刷新率。mps=0.5,1,2…时，分别代表每两秒采集一次数据，每秒采集一次数据，每秒采集两次数据…
如希望设定高刷新率，每秒采集一次。那么向传感器写命令0x2130即可。注意当采用mps=10时，会导致传感器自发热，影响测量。
工作顺序为：先发送IIC通信开始标志Start后，写入左移一位的地址，并将空出来的位写0表示写数据。当收到传感器应答后，即可发送命令的高八位，再次等待应答，再发送余下的低八位。然后等待ACK应答即可。
其他命令同理，大部分都是同样的写入模式。
1.4 重要命令及其工作流程
那么我们看几条重要的命令及其工作流程。

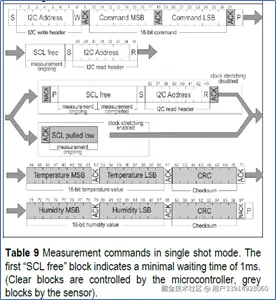

设置好工作模式后写入此命令，可以准备好接受数据。先发送IIC通信开始标志Start后，写入左移一位的地址，并将空出来的位写1表示读数据。然后等待ACK应答即可接受数据。注意数据传输顺序是先温度后湿度。并且都是十六位数据。并且每个数据后都附8位的CRC校验。在完成湿度的CRC校验后，即可回复NACK，传感器将停止发送数据，释放SDA线，以便于MCU发送Stop标志，结束通信。
第2部分 SHT3x官方参考代码简介

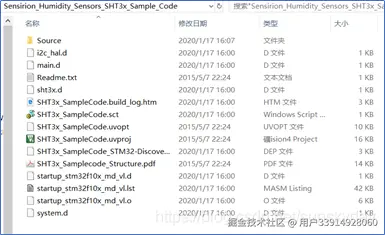

2.1.官方给的参考code是基于STM32平台的。文末有资料获取方式。
由于Nordic蓝牙芯片的I2C接口与STM32有稍微不同。本文将基于该参考code，通过修改，移植到nRF52832蓝牙芯片上。
2.2 参考I2C 代码详解
本文档包含C语言的示例代码，用于通过与SHT3x湿度和温度传感器通信
I2C接口。代码的目的是在实现SHT3x传感器时简化用户的软件编程。除了
简单的测量湿度和温度，代码包含计算CRC校验和和计算物理湿度和温度值。这个示例代码是为STM32-Discovery板编写和优化的，但它可以很容易地应用于其他微控制器而做稍微改变。
至于更详细的官方参考code和说明，不是本文的重点，系列资料在文末有获取方式。
第3部分 Nordic蓝牙芯片 I2C(TWI)软件设计介绍：
关于nRF52832蓝牙芯片的I2C(TWI)串行总线的原理，之前的文章已有介绍。以下主要介绍软件设计部分。
nRF52832 片内集成的 TWI（两线串行总线）兼容 I2C 总线，带有 EasyDMA，可与连接到同一总线的多个从机设备通讯，主要特点如下：
（1）兼容 I2C。
（2）速率：100 kbps、250 kbps 或 400 kbps。
（3）支持时钟延伸。
（4）带 EasyDMA。
（5）TWI 的 SCL 和 SDA 信号可以通过配置寄存器连接到任何一个GPIO，这样可以灵活地实现器件引脚排列，并有效利用电路板空间和信号路由。

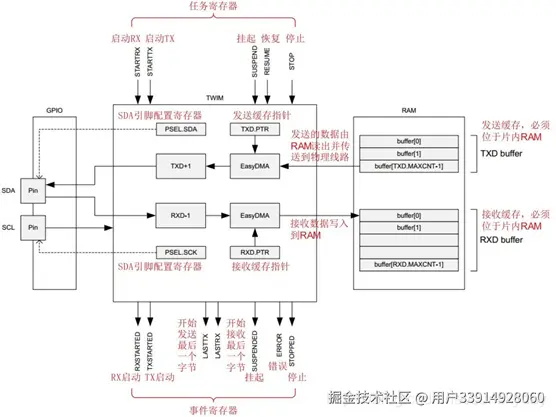

nRF52832 的 TWI 的原理框图如下图所示，TWI 主机通过触发STARTTX 或STARTRX 任务启动TWI 传输，通过触发 STOP 任务停止 TWI 传输。TWI 主机在挂起时无法停止，因此必须在 TWI 主机恢复后触发 STOP 任务停止 TWI。启动 TWI 主机后，在TWI 主机停止之前，即在 LASTRX，LASTTX 或 STOPPED 事件之后，不应再次触发 STARTTX 任务或STARTRX 任务。如果从机产生 NACK 输入，那么 TWI 主机将产生ERROR 事件。
3.1．nRF的I2C 函数库应用
TWI 的应用步骤如下图所示，首先要定义 TWI 驱动程序实例，驱动程序实例对应具体的硬件 TWI 外设（TWI0 和 TWI1），驱动程序实例决定了我们使用的是 TWI0 还是 TWI1。接着初始化配置TWI 连接的引脚和速率等参数，注册事件句柄（非堵塞模式下），初始化后使能TWI，之后就可以使用 TWI 进行传输数据。
3.2定义TWI 驱动程序实例
TWI 驱动程序实例使用 nrf_drv_twi_t 结构体定义，该结构体描述了具体的 TWI 外设， 当我们定义了nrf_drv_twi_t 类型的变量并对其赋值后，该变量就对应了一个具体的硬件 TWI 外设。

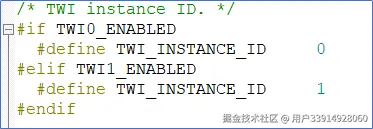

定义驱动程序实例代码如下，初始化宏 NRF_DRV_TWI_INSTANCE 的输入参数对应TWI 外设的编号，即如果我们定义 TWI0 的驱动程序实例，TWI_INSTANCE_ID 的值设置为 0，定义 TWI1 的驱动程序实例，TWI_INSTANCE_ID 的值设置为 1。驱动程序实例定义后，我们即可通过该驱动程序实例访问对应的 TWI。
3.3 初始化TWI（I2C）
TWI 初始化的库函数是 nrf_drv_twi_init ()函数，该函数同时也配置了 TWI 是否使用阻塞模式。
（1）应用程序提供事件句柄：TWI 工作于非阻塞模式。
（2）应用程序不提供事件句柄（event_handler 设置为 NULL）：TWI 工作于阻塞模式。建议使用阻塞模式。
/** TWI初始化
* @brief TWI initialization.
*/
//I2C引脚
#define TWI_SCL_M 26 //I2C SCL
#define TWI_SDA_M 25 //I2C SDA
/* TWI instance. */
static const nrf_drv_twi_t m_twi = NRF_DRV_TWI_INSTANCE(TWI_INSTANCE_ID);
void twi_init (void)
{
ret_code_t err_code;
const nrf_drv_twi_config_t twi_config = {
.scl = TWI_SCL_M,
.sda = TWI_SDA_M,
.frequency = NRF_DRV_TWI_FREQ_100K,
.interrupt_priority = APP_IRQ_PRIORITY_HIGH,
.clear_bus_init = false
};
err_code = nrf_drv_twi_init(&m_twi, &twi_config, NULL, NULL);
APP_ERROR_CHECK(err_code);
nrf_drv_twi_enable(&m_twi);
NRF_LOG_INFO("twi_master_init ok.");
NRF_LOG_FLUSH();
nrf_gpio_pin_clear(20); //ledµÆÁÁ
}
3.5 TWI数据传输函数
TWI 驱动程序提供了两个单独的函数nrf_drv_twi_tx() 函数 和 nrf_drv_twi_ rx() 函数 ， 分别用于完成数据的发送和接收，函原型如下表所示。使tx 和 rx 函数时，尤其要注意从机地址 address，函数接收的是 7位地址，函数内部会自己加上读写位。因此如果某个 I2C 接口设备提供的是 8位地址，我们需要提取出 7位地址赋值给address，也就是去掉 8位地址的最低（R/W位）。
nRF52832蓝牙芯片的所有I2C 通信都是通过这两个函数接口。不需要自己去重写I2C驱动函数。
3.5.1 TWI发送函数模型：nrf_drv_twi_tx()
| 函数原型 | STATIC_INLINE ret_code_t nrf_drv_twi_tx (nrf_drv_twi_t const * p_instance, uint8_t address, uint8_t const * p_data, uint8_t length, bool no_stop) |
| 函数功能 | 向 TWI 从机发送数据，发生错误时将停止传输。 如果传输正在进行，则该函数返回错误代码 NRF_ERROR_BUSY。 |
| 参 数 | [in] p_instance：指向 TWI 驱动程序实例结构体。 [in] address：指定的从机地址（7 位 LSB）。 [in] p_data：指向传输数据缓存。 [in] length：发送的字节数。 [in] no_stop：如果置位，成功传输后总线上不会生成停止条件（允许在 下一次传输中重复启动）。 |
| 返回值 | NRF_SUCCESS：发送成功。 NRF_ERROR_BUSY：驱动程序尚未准备好进行新的传输。NRF_ERROR_INTERNAL：硬件检测到错误。NRF_ERROR_INVALID_ADDR：使用了 EasyDMA，但是缓存地址没有位于RAM 空间。 NRF_ERROR_DRV_TWI_ERR_ANACK：在轮询模式下发送地址后收到NAC。 NRF_ERROR_DRV_TWI_ERR_DNACK：在轮询模式下发送数据后收到 NACK。 |
3.5.2 TWI接收函数模型：nrf_drv_twi_rx()
| 函数原型 | STATIC_INLINE ret_code_t nrf_drv_twi_rx ( nrf_drv_twi_t const * p_instance, uint8_t address, uint8_t * p_data, uint8_t length ) |
| 函数功能 | 从 TWI 从机读取数据，发生错误时将停止传输。如果传输正在进行，则该函数返回错误代码 NRF_ERROR_BUSY。 |
| 参 数 | [in] p_instance：指向 TWI 驱动程序实例结构体。 |
|
|
| 返回值 | [in] address：指定的从机地址（7 位 LSB）。 [in] p_data：指向接收数据缓存。 [in] length：读取的字节数。 |
| 返回值 | NRF_SUCCESS：发送成功。 NRF_ERROR_BUSY：驱动程序尚未准备好进行新的传输。NRF_ERROR_INTERNAL：硬件检测到错误。NRF_ERROR_DRV_TWI_ERR_OVERRUN：接收数据未及时读取，被新接收的数据覆盖。 NRF_ERROR_DRV_TWI_ERR_ANACK：在轮询模式下发送地址后收到NAC。 NRF_ERROR_DRV_TWI_ERR_DNACK：在轮询模式下发送数据后收到 NACK。 |
3.5 I2C 设备扫描
为什么要扫描设备？通过扫描I2C 设备，可以确认设备是否正常工作，以及设备接入是否正常等，还可以通过打印信息，确认设备的 I2C 地址。
/* Number of possible TWI addresses. */
#define TWI_ADDRESSES 127
void iic_scan_address(void)
{
ret_code_t err_code;
uint8_t address;
uint8_t sample_data;
bool detected_device = false;
NRF_LOG_INFO("TWI scanner started.");
NRF_LOG_FLUSH();
twi_init();//twi init
for (address = 1; address <= TWI_ADDRESSES; address++)
{
err_code = nrf_drv_twi_rx(&m_twi, address, &sample_data, sizeof(sample_data));
if (err_code == NRF_SUCCESS)
{
detected_device = true;
NRF_LOG_INFO("TWI-i2c device detected at address 0x%x.", address);
}
NRF_LOG_FLUSH();
}
if (!detected_device)
{
NRF_LOG_INFO("No device was found.");
//NRF_LOG_FLUSH();
}
NRF_LOG_INFO("TWI device scan ended.");
NRF_LOG_FLUSH();
}
I2C设备扫描的Log信息：
由于我的I2C 总线上挂了两个设备：
0x3C为 0.96寸oled屏幕的I2C地址，
0x44为，SHT35温湿度传感器的I2C地址。
第4部分 SHT3x代码移植到Nordic蓝牙芯片：
由于Nordic蓝牙芯片的I2C接口与STM32有稍微不同。本文将基于官方给的STM32代码，通过修改，移植到nRF52832蓝牙芯片上。
通过扫描，我知道我的SHT35温湿度传感器的I2C地址为0x44。当然也可以通过手册得知。扫描只是为了确认没错。
4.1 写SHT35寄存器函数
这个函数非常重要，由于SHT35的命令都是16位，而nrf_drv_twi_tx()函数中，数据定义的是8位。所以关键点就在code中。
static uint8_t tx_buf[2];
tx_buf[0] = (uint8_t)(cmd>>8); //低8位放在buf0
tx_buf[1] = (uint8_t)(cmd & 0xFF); //高8位放在buf1
| static etError SHT3x_WriteCommand(uint16_t cmd) { ret_code_t err_code; static uint8_t tx_buf[2]; tx_buf[0] = (uint8_t)(cmd>>8); //低8位 tx_buf[1] = (uint8_t)(cmd & 0xFF); //高8位 //TWI传输完成标志设置为false //m_xfer_done = false; uint8_t retry_num = 20; do{ err_code = nrf_drv_twi_tx(&m_twi, SHT35_ADDRESS, tx_buf, 2, false); APP_ERROR_CHECK(err_code); retry_num--; //等待TWI总线应答 //UNUSED_VARIABLE(err_code); } while((NRF_SUCCESS != err_code) && (0 < retry_num)); //返回写入成功 return NO_ERROR; } |
4.2 周期测量模式
| //发送命令，周期测量模式，测量频率1Hz void SHT3X_SetPeriodicMeasurement(void) { SHT3x_WriteCommand(CMD_MEAS_PERI_2_H); NRF_LOG_INFO("cmd_meas_peri_2_h"); NRF_LOG_FLUSH(); } |
4.3 读取温湿度数据
| //读取温湿度数据，函数中会校验数据 etError SHX3X_ReadMeasurementBuffer(float* temperature, float* humidity) { etError error; ret_code_t err_code; static uint8_t bytes[6]; //写入命令 SHT3x_WriteCommand(CMD_FETCH_DATA); //0xE000,readout measurements for periodic mode //读出温湿度数据 //m_xfer_done = false; //尝试20次 uint8_t retry_num = 20; do{ err_code = nrf_drv_twi_rx(&m_twi, SHT35_ADDRESS, bytes, 6); APP_ERROR_CHECK(err_code); retry_num--; //等待TWI总线应答 //UNUSED_VARIABLE(err_code); } while((NRF_SUCCESS != err_code) && (0 < retry_num)); //while (m_xfer_done == false){}; //校验温湿度数据 error = SHT3X_CheckCrc(bytes, 2, bytes[2]); if(error == NO_ERROR) { *temperature = SHT3X_CalcTemperature((bytes[0] << 8) | bytes[1]); *humidity = SHT3X_CalcHumidity((bytes[3] << 8) | bytes[4]); } return NO_ERROR; } |
