低代码之重构数据源设计2

一个不会重复的id
128 阅读6分钟

2023年做了表单设计器版本低代码表单设计器总结1，决心重构。

重构要求

  • 增加数据源配置，主要是指数据源、SQL配置和过滤器

  • 增加在线编辑器，前端直接编辑组件代码（template,script,css）和事件代码

  • 增加对象（SQL,API,组件）生命周期函数和用户交互事件

  • 增加后端nodejs支持在线编写接口逻辑

  • 增加对象和组件动态参数计算逻辑

  • 增加支持SSR和SPA

  • 增加移动端适配

  • 增加设计器和渲染器分离

  • 增加Echarts和Three.js支持

  • 同时支持表单、页面、大屏设计需求

  • 全面性能优化

5种数据源设计

我定义数据源有这5种，分别是sql，http，websocket，nodejs，静态数据，我最开始定义数据库如下，每个类型有个表结构存储相关字段，但是我后来思考是否真的需要这样做，为什么不直接像第一版一样全都冗余到一个大字段json里面呢？我思考后觉得删除http和ws表，为什么呢？因为如果是后端要使用的数据比如sql是必须要单独存起来的，不然后端需要解析大json结构拿到配置数据，而http和ws这两种是前端使用的，直接用大json里面更容易。

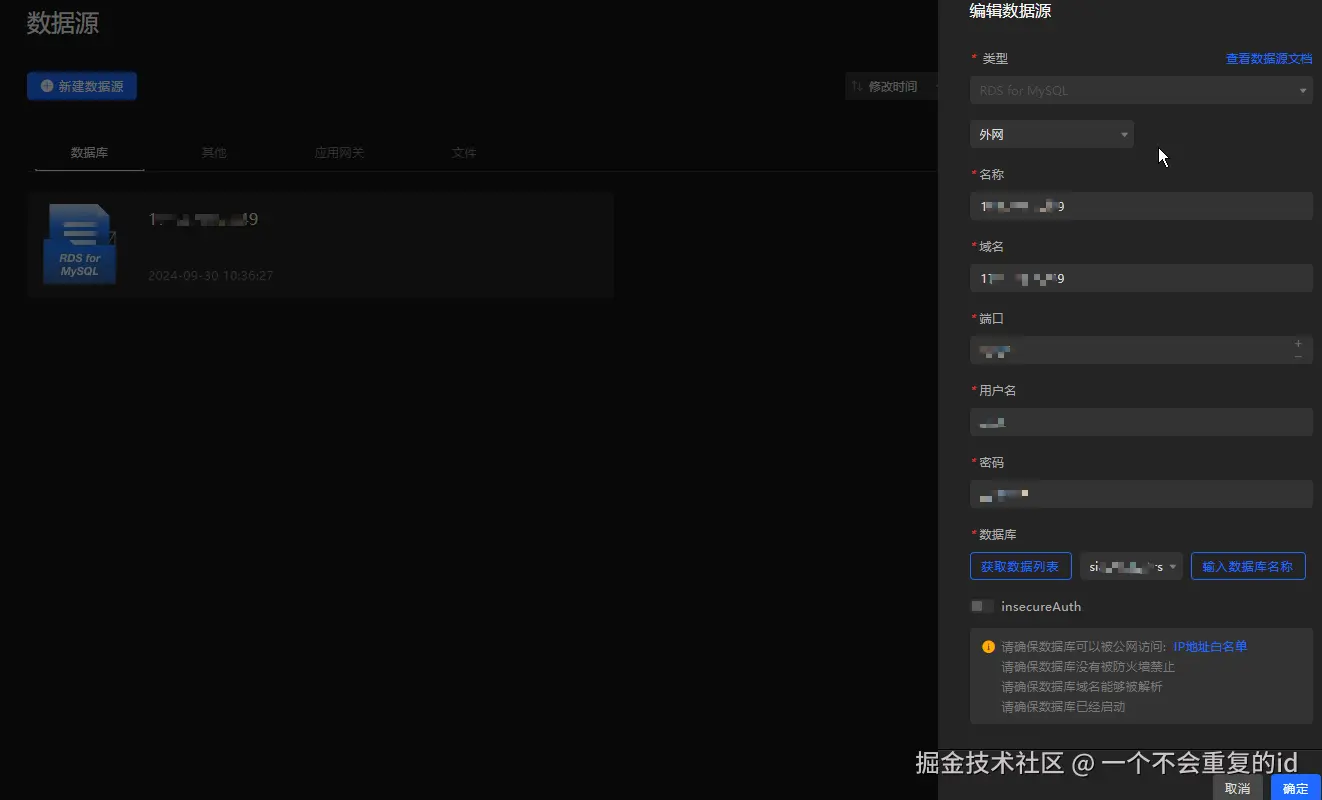

数据库配置

首先可以先配置不同数据库连接，后面数据源支持sql，http，websocket（或mqtt），nodejs，静态数据五种

配置数据源是重要的，显而易见首先sql数据是必须要数据源的，第二http请求也是需要服务器源的，所以这里数据源也支持服务器地址配置，比如域名或者ip+端口，第三种是websocket源（mqtt源）

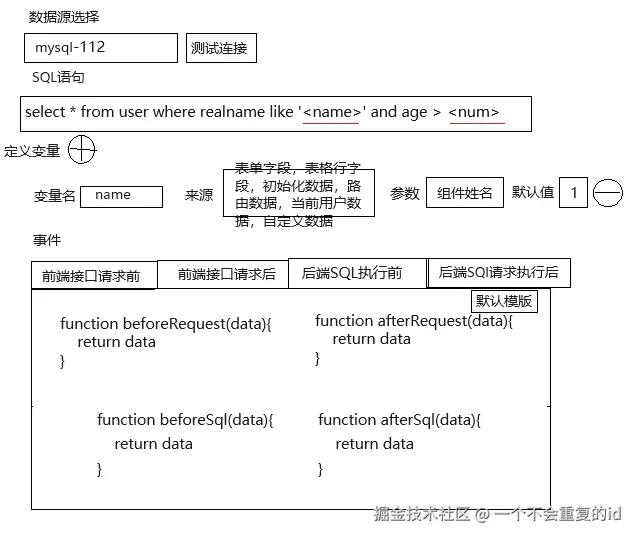

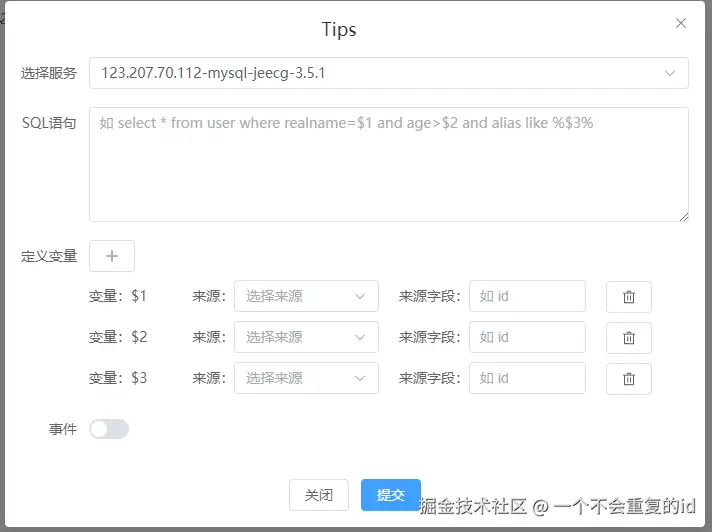

sql查询数据

sql数据其实也就是在后端有个统一执行的接口，但是sql内容依靠配置出来，也就是一种api接口简化写法。强调这里只支持select查询数据，不能支持CRUD其他语法。

很多产品是界面上选择表和字段可视化的方式，但是我考虑这种方式对于复杂查询语法比如多表联合查询来说，可视化界面就显得很鸡肋，还不如直接写sql查询来得方便，缺点就是需要sql知识基础。我考虑到用这个配置工具的人定位是开发人员。有了sql之后以后也可以扩展单表的可视化选择表和字段。

为什么要这么设计呢？

  • 首先参数格式应该怎么定义，我这里用的 <name>双尖括号表示变量，也有用 $和@表示的，但是$name和$name_jack这会有歧义，可能是两个变量也可能是一个变量，我还是收尾括起来简单点

  • 变量来源为什么有6种

  • sql的生命周期定义了4种，一类是前端执行的前后，二类是后端执行sql的前后。前端的前钩子可以用来修复参数，前端后钩子可以用来重构返回数据格式。后端前钩子可以用来校验参数格式或修改sql语句，后端后钩子可以修改返回到前端前数据内容。



这里我思考有几个问题要解决：

1、 orm 必然是必须的，我后端采用nest.js + typeorm，sql语句是有变量的，这个变量要解析成orm能识别的语句其中有一个转换过程 就是将select * from user where realname=$1 and age>$2 and alias like %$3% 转换成 select * from user where realname=$1 and age > $2 and alias like '%' || $1 || '%'，其中like是最明显的

对于简单直接用replace替换字符串显而易见是最容易理解的，但是最好是用ast抽象语法树来做，node-sql-parser就是做ast的，但是不支持mssql和oracle就很头疼。我还是直接用的字符串替换。

2、我们做数据源的数据库用的sqlite这很好，可以直接用orm，但是数据源是配置其他数据库的，比如mysql时，这要动态执行sql语句，我们用mysql2这个包

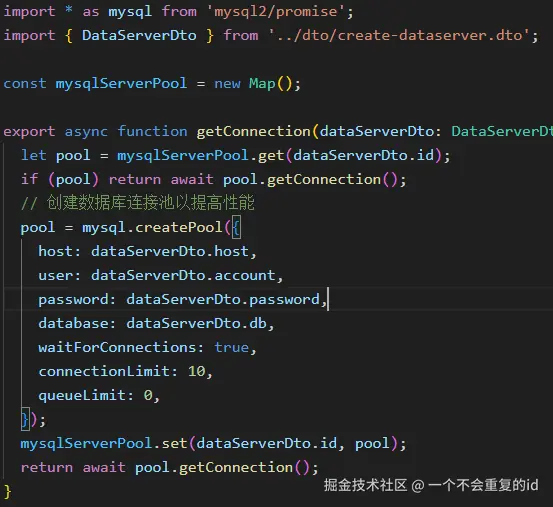

像下面这样使用，但是最好是使用连接池，但是连接池不能已开始就全局初始化，要等使用到这个数据源的时候才去初始化这个连接池，所以程序中会有多个连接池，因为配置了不同数据源的情况下。

import mysql from 'mysql2/promise';

async function main() {
  // create the connection
  const connection = await mysql.createConnection({
    host: 'localhost',
    user: 'root',
    database: 'test',
  });

  // query database
  const [rows, fields] = await connection.execute(
    'SELECT * FROM `table` WHERE `name` = ? AND `age` > ?',
    ['Morty', 14]
  );
}

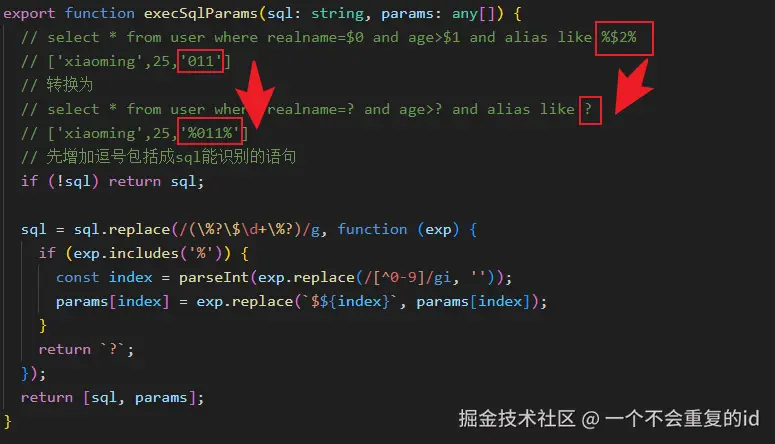

这里很麻烦的是处理like这样的语句，要做转换

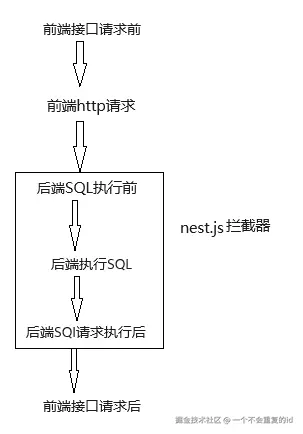

3、第三个问题是拦截器，我们看流程，在nest.js中是可以做拦截器的，不然代码会冗余很大，在第二个问题中我们已经解决了后端执行sql这步，那用拦截器整合起来

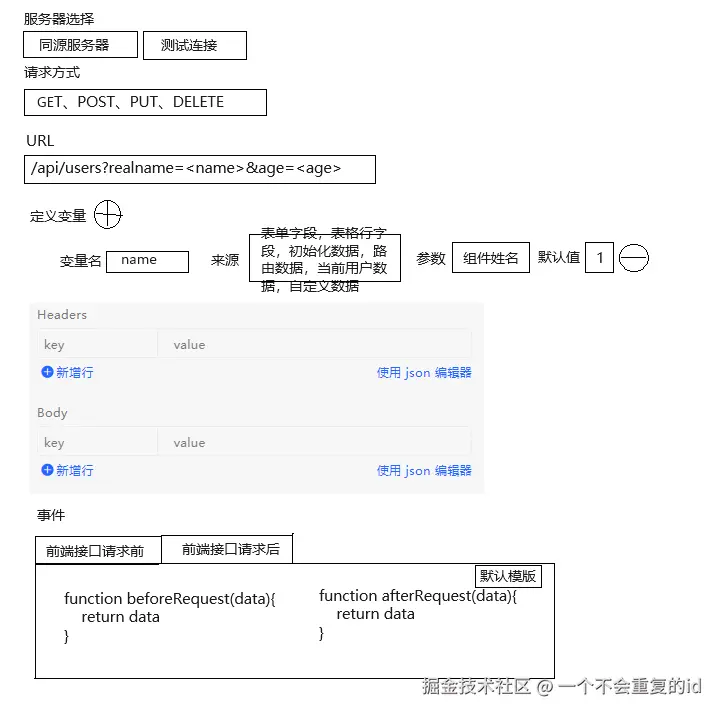

http接口

这里要选服务器，大多数情况下都是同源服务器后端，但是有些情况是支持跨域服务器调用的。

http接口是最常用的一种，就是调后端接口，设计的事件就是请求前后钩子函数。

我认为需要引起重视的一点是，我们前端通常写接口会封装axios函数，会封装很多request和response拦截器里面会有很多逻辑判定比如token过期登出和各种提示框等，一般代码都是封装好了的，我们这里的http请求是否要走代码里面统一封装的axios函数呢，我认为是要走的，所以要提供一个配置项，可以使用代码统一封装的axios触发请求，这里要能提供配置支持。


静态数据

静态数据也是比较常用的，像一些状态值，

静态数据有两类，一种是根据字典值获取，第二类是手写配置数据

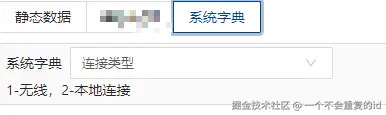

字典值需要先在系统管理中配置，再组件来选择一般是下拉框，单选框，复选框这些，key和value数组对象


更灵活的是手写配置数据，但是需要根据组件类型不同，写不同数据，但都是数组对象形式

比如下拉框和表格可以共用

[
{value: 1, label: '项目1'},
{value: 2, label: '项目2'},
]

比如树

[
{value: 1, label: '项目1',children:[{value: 3, label: '项目1-1'}]},
{value: 2, label: '项目2'},
]

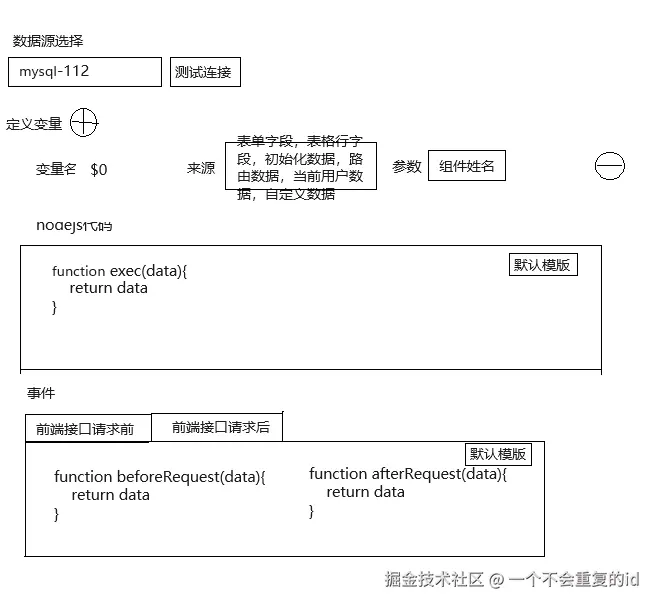

nodejs数据

既然是nodejs，那么就知道这是在写后端代码了，在nodejs中可以做的事情太多，安全问题也是必须要考虑的。

可以操作sql拿药先提供一个sql数据源，可以操作服务器，可以获取三方接口

当然这里需要提供一些内置函数，比如取数据库连接函数等

我这里增加了字段，数据源选择，因为考虑到如果要在nodejs中连接数据库，也不能随便连，选择哪个就提供函数可以连这个，达到限制用户行为的目的


websocket数据

websocket看似没必要，其实很有必要，我用2023做的低代码平台做设备管理系统，设备的实时数据我只能通过轮训接口获取更新，但是对应的问题就是echarts图只能销毁冲毁，缺点很明显，这样支持websocket就有必要了

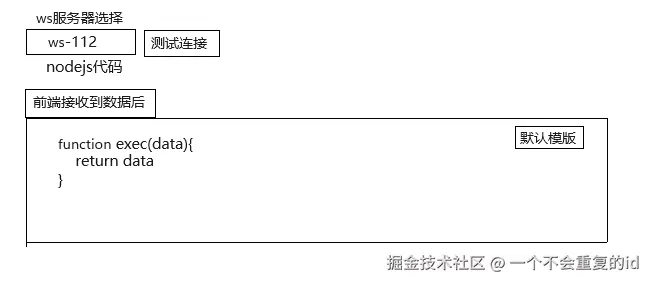

要去选择ws服务器，可以增加钩子函数处理获得数据后函数。
