前言

随着工业自动化的发展，上位机软件作为控制系统的重要组成部分，其重要性日益凸显。

传统的工控软件开发往往依赖于专用的开发工具，如LabVIEW等，但近年来，C#与WPF（Windows Presentation Foundation）组合因其强大的功能、灵活性及易用性逐渐成为工控行业上位机开发的新宠。

本文将探讨C# WPF在工控上位机开发中的优势，并通过实际案例来说明其应用价值。

WPF 在工控领域的优势

WPF（Windows Presentation Foundation）因其强大的功能和灵活性，已成为工控上位机开发的首选技术之一。

WPF 提供了丰富的控件、图形和动画效果，以及与硬件设备的交互能力，非常适合用来构建复杂的工业自动化和监控系统。

几个关键因素，解释为什么 WPF 能在工控上位机开发中占据重要地位，并提供一些示例代码来说明其应用。

1、强大的图形界面支持

WPF 提供了丰富的图形绘制功能，支持矢量图形、动画、3D图形等，非常适合用于开发可视化程度高的工控界面。

另外，XAML（可扩展应用程序标记语言）使得界面设计与逻辑代码分离，有助于提高开发效率。

2、跨平台兼容性

虽然 WPF 最初是为 Windows 平台设计的，但随着 .NET Core 和 .NET 5+ 的推出，现在可以利用这些框架来创建跨平台的应用程序，这意味着一套代码可以在不同操作系统上运行，这对于工控系统的部署而言是一个巨大的优势。

3、丰富的三方库支持

C# 拥有庞大的生态系统，提供了大量的第三方库和工具。

支持多种工业通信协议，如 Modbus、EtherCAT、OPC-UA 等。

可以轻松实现与 PLC、传感器等硬件设备的通信，可以缩短开发周期。

4、易于集成新技术

C# 语言本身简洁易学，WPF 结合 LINQ、MVVM（Model-View-ViewModel）模式等新技术，我们可以更专注于业务逻辑而不是复杂的界面代码。

5、高性能

利用 DirectX 加速，WPF 能够提供流畅的图形渲染性能。

高效的数据绑定机制减少了手动更新界面的工作量。

案例分析

假设一家制造业公司需要为其生产线上的设备开发一套监控管理系统。

该系统需要实时采集设备状态数据，并通过图形界面展示给操作人员。同时，系统还需要支持报警通知、历史数据查询等功能。

系统设计

数据采集模块：使用 C# 实现 Modbus 协议与 PLC（可编程逻辑控制器）通讯，实时读取设备状态数据。

数据展示模块：利用 WPF 创建动态仪表盘，通过图表、动画等形式直观展示设备运行状况。

报警与通知模块：当检测到异常情况时，通过声音、弹窗等方式提醒操作员，并记录报警信息。

历史数据查询模块：存储设备的历史数据至数据库，用户可以通过时间范围检索数据，进行趋势分析。

开发过程

首先基于 MVVM 模式搭建项目结构，然后分别实现上述各功能模块。

使用 XAML 设计界面布局，并通过数据绑定机制将界面元素与后台逻辑关联起来。

最终，经过测试与优化，成功上线了一套稳定可靠的工控管理系统。

部分代码

1、创建WPF应用程序

使用 Visual Studio，创建一个新的WPF应用程序项目。

在MainWindow.xaml中定义UI界面，添加动画效果，为了让页面看起来更炫酷，我们在MainWindow.xaml中添加动画效果。

<Window x:Class="DotNetCore.WpfUpper.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="工控设备监控" Height="450" Width="800"
        WindowStartupLocation="CenterScreen">
    <Window.Background>
        <LinearGradientBrush StartPoint="0,0" EndPoint="1,1">
            <GradientStop Color="#FF6A82FB" Offset="0.0"/>
            <GradientStop Color="#FFB8E1FF" Offset="1.0"/>
        </LinearGradientBrush>
    </Window.Background>

    <Grid Margin="20">
        <Grid.RowDefinitions>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="Auto"/>
            <RowDefinition Height="*"/>
            <RowDefinition Height="Auto"/>
        </Grid.RowDefinitions>

        <!-- 标题部分 -->
        <TextBlock FontSize="28" FontWeight="Bold" HorizontalAlignment="Center" Margin="0,10">
        </TextBlock>

        <!-- 当前日期显示部分 -->
        <TextBlock x:Name="CurrentDateTextBlock" FontSize="20" FontWeight="Bold" HorizontalAlignment="Center" Margin="0,5"
                   Foreground="#FF2C3E50" Grid.Row="1"/>

        <!-- 内容部分 -->
        <Border Grid.Row="2" Background="Transparent" CornerRadius="10" Padding="20" BorderThickness="1" BorderBrush="#FFB0BEC5">
        </Border>

        <!-- 按钮部分 -->
        <StackPanel Grid.Row="3" Orientation="Horizontal" HorizontalAlignment="Center" Margin="0,30">
        </StackPanel>
    </Grid>
</Window>

2 实现MVVM模式

在MainWindow.xaml.cs中添加视图模型逻辑。

public partial class MainWindow : Window
{
    private DispatcherTimer _timer;
    private Random _random; // 用于生成随机模拟数据

    /// <summary>
    /// 构造函数
    /// </summary>
    public MainWindow()
    {
        InitializeComponent();
        // 设置当前日期
        CurrentDateTextBlock.Text = DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss");
        _random = new Random(); // 初始化随机数生成器
        StartTimer();
    }
    /// <summary>
    /// 开始定时读取数据
    /// </summary>
    private void StartTimer()
    {
        // 定时读取数据
        _timer = new DispatcherTimer { Interval = TimeSpan.FromSeconds(1) };
        _timer.Tick += (sender, args) => ReadData();
        _timer.Start();
    }

    /// <summary>
    /// 读取设备数据
    /// </summary>
    private void ReadData()
    {
        try
        {
            // 更新界面显示
            // 检查报警条件
        }
        catch (Exception ex)
        {
            StatusTextBlock.Text = $"错误: {ex.Message}";
        }
    }

    /// <summary>
    /// 手动读取设备数据
    /// </summary>
    /// <param name="sender"></param>
    /// <param name="e"></param>
    private void ReadData_Click(object sender, RoutedEventArgs e)
    {
        // 弹出提示框
    }
    /// <summary>
    /// 显示历史记录窗口
    /// </summary>
    /// <param name="sender"></param>
    /// <param name="e"></param>
    private void ShowHistory_Click(object sender, RoutedEventArgs e)
    {
        HistoryWindow historyWindow = new HistoryWindow(); // 创建历史记录窗口
        historyWindow.ShowDialog(); // 显示弹窗
    }
}

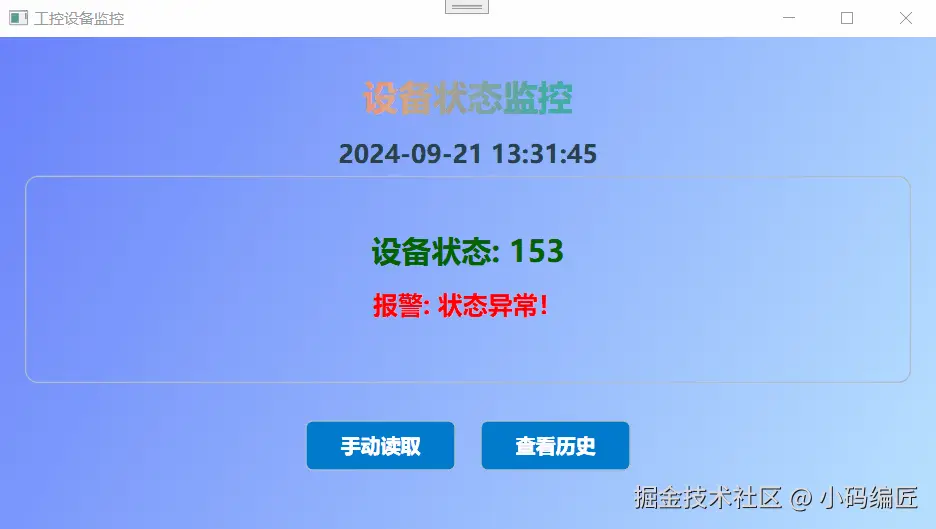

3、运行效果图

通过一个简单的WPF应用程序，模拟一个工控上位机界面，展示一些基本的数据采集和显示功能。

总结

C# 结合 WPF 技术在工控上位机开发中展现出了很多优势，不仅提高开发效率，还保证系统的稳定性和可维护性。

随着技术的不断进步，WPF 将在更多领域发挥重要作用，帮助企业实现智能化转型。

通过实际案例可以看出，合理利用现有技术框架，可以快速构建出满足需求的应用系统。

希望本文能为朋友们在WPF的开发方面带来帮助。欢迎大家在评论区留言讨论，分享您的经验和建议。
