最近花了些许时间开始系统性整理下大数据相关的技术点，首先从最为常用的Hadoop开始进行梳理。

什么是Hadoop

最早是歌于2003年发表过一篇分布式文件存储系统的论文,其中提到了关于分布式文件存储的设计思想。后来这套设计思想被程序员们所吸收,最终产生了Apache顶级的开源项目 Hadoop。

简单来说Hadoop就是一套分布式文件存储系统，支持将一份大文件拆解成多份小文件，然后分布存储在不同的机器磁盘上。同时还能支持文件在多台机器上的读写能力。相当于提供了一种通过网络去调度多台机器磁盘空间的系统能力。

ps：我们有的时候会习惯说hdfs，其实其全称就是Hadoop Distributed File System，下边我会统一使用hdfs这个说法来进行表述。

HDFS的架构图

HDFS采用 master/slave 架构。一个HDFS集群包含一个单独的NameNode和多个DataNode。

NameNode作为master服务，它负责管理文件系统的命名空间和客户端对文件的访问。NameNode会保存文件系统的具体信息，包括文件信息、文件被分割成具体block块的信息、以及每一个block块归属的DataNode的信息。对于整个集群来说，HDFS通过NameNode对用户提供了一个单一的命名空间。

DataNode作为slave服务，在集群中可以存在多个。通常每一个DataNode都对应于一个物理节点。DataNode负责管理节点上它们拥有的存储，它将存储划分为多个block块，管理block块信息，同时周期性的将其所有的block块信息发送给NameNode。

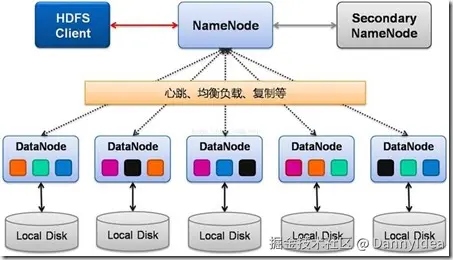

下图为HDFS系统架构图，主要有三个角色，Client、NameNode、DataNode。

  • Namenode：namenode是一个名称节点，是hdfs的大脑，它维护着文件系统的目录树。

  • Secondarynode：第二个名字节点，用于备份，一旦namenode挂掉，那么secondarynode就补上。

  • Datanode：data节点用来存储数据。

  • Client：用来读写数据的客户端。

其实你会发现hdfs的存储设计思路与很多后续的分布式存储系统都比较类似，都是会有 “数据地址” + “原始数据” 两者拆分的设计思路（例如B+树，K8s的元数据存储等）

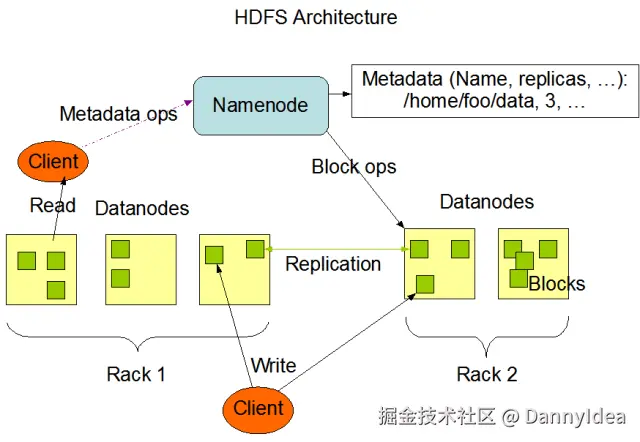

从下边这张图来看，我们简单梳理出hdfs的读写流程：

写文件流程

从namenode节点获取出文件需要分散到哪些datanode节点进行存储，然后client端进行分片写入到各个datanode上。

读文件流程

也是从namenode节点获取出文件分片散落在哪些datanode节点上，然后也是在client端去对各个datanode节点进行读取访问。

好了看到这里你应该对hdfs已经有一个简单大概的了解了吧。那么下边不妨试试搭建一套简单的单机版本hdfs体验下吧。

基于Mac-Mini m2环境搭建单机HDFS

首先你需要安装好jdk8基本环境，这一步很简单，我这边直接先跳过了。记得要将JAVA_HOME变量设置好，因为后边配置hdfs的时候需要用到。

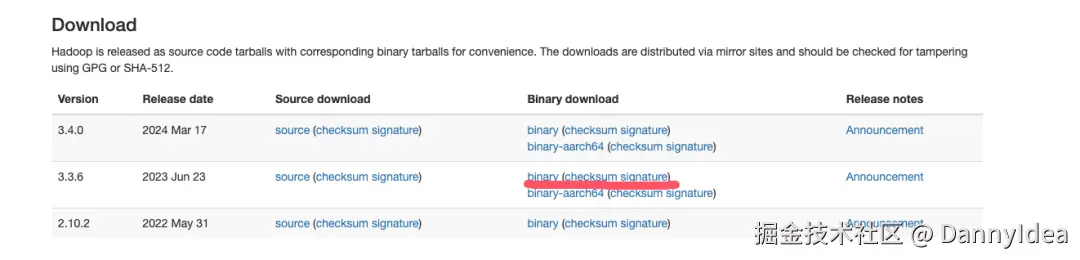

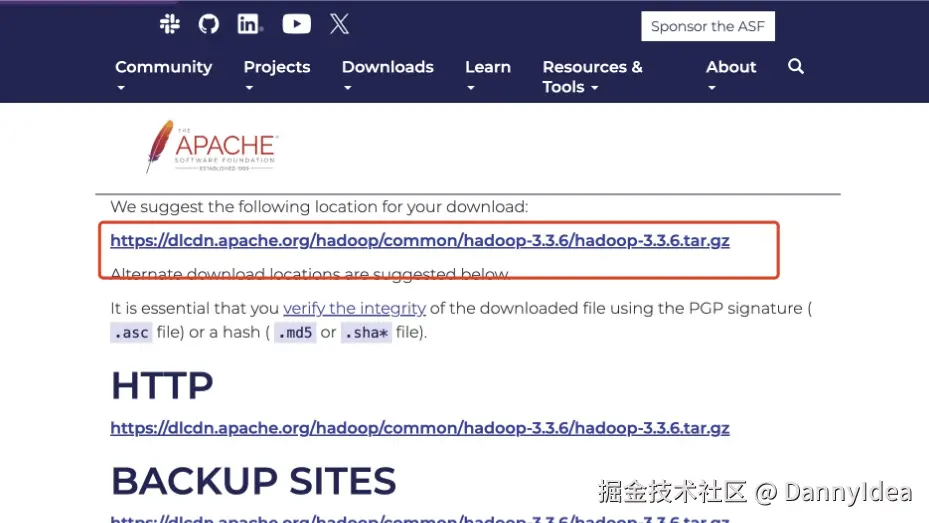

1.进入网址Apache Hadoop，选择最新版本Hadoop，选择binary download。

下载完成后解压到本地指定目录，然后配置环境变量。

vim ~/.zprofile

打开 zprofile，添加以下内容，注意这里的HADOOP_HOME写自己主机上的安装路径。

export HADOOP_HOME=/Users/linhao/env/hadoop-3.3.6/
export HADOOP_INSTALL=$HADOOP_HOMEexport HADOOP_MAPRED_HOME=$HADOOP_HOME
export HADOOP_COMMON_HOME=$HADOOP_HOMEexport HADOOP_HDFS_HOME=$HADOOP_HOME
export YARN_HOME=$HADOOP_HOME
export HADOOP_COMMON_LIB_NATIVE_DIR=$HADOOP_HOME/lib/native
export PATH=$PATH:$HADOOP_HOME/sbin:$HADOOP_HOME/bin
export HADOOP_OPTS="-Djava.library.path=$HADOOP_HOME/lib/native"

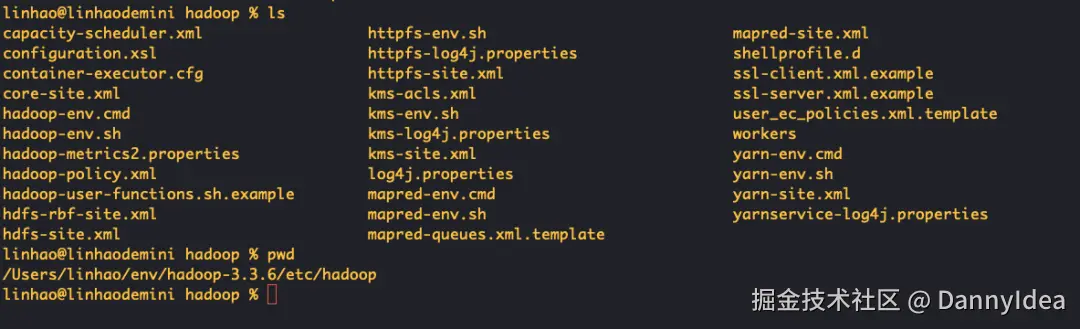

接着我们需要修改hadoop的配置文件，关于hadoop的配置文件，主要存放在etc的目录下，如下图所示：

这里面需要修改的文件主要有：

  • hadoop-env.sh

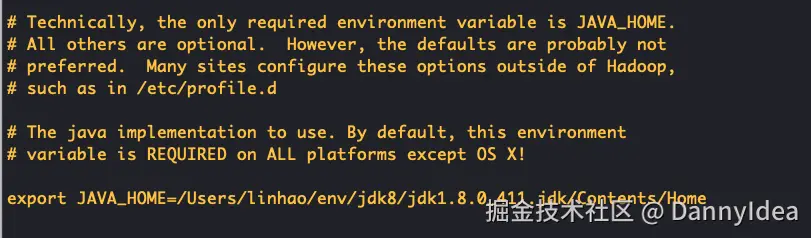

用于配置hadoop的环境变量，这里主要是export一个JAVA_HOME的地址即可。

export JAVA_HOME=/Users/linhao/env/jdk8/jdk1.8.0_411.jdk/Contents/Home
  • core-site.xml

一些扩展配置，例如hdfs格式化namenode的地址。

<configuration>
    <property>
        <name>hadoop.tmp.dir</name>
        <value>/Users/linhao/env/hdfs/tmp</value>
    </property>
    <property>
        <name>fs.default.name</name>
        <value>hdfs://127.0.0.1:9000</value>
    </property>
</configuration>
  • hdfs-site.xml

配置下节点的数量，由于是单机部署，所以简单配置为1即可。

<configuration>
  <property>
      <name>dfs.replication</name>
      <value>1</value>
  </property>
</configuration>
  • yarn-site.xml

配置一些yarn的属性

<configuration>
<!-- Site specific YARN configuration properties -->
  <property>
    <name>yarn.nodemanager.aux-services</name>
    <value>mapreduce_shuffle</value>
  </property>
  <property>
    <name>yarn.nodemanager.aux-services.mapreduce.shuffle.class</name>
    <value>org.apache.hadoop.mapred.ShuffleHandler</value>
  </property>
  <property>
    <name>yarn.resourcemanager.hostname</name>
    <value>127.0.0.1</value>
  </property>
  <property>
    <name>yarn.acl.enable</name>
    <value>0</value>
  </property>
  <property>
    <name>yarn.nodemanager.env-whitelist</name>
    <value>JAVA_HOME,HADOOP_COMMON_HOME,HADOOP_HDFS_HOME,HADOOP_CONF_DIR,CLASSPATH_PERPEND_DISTCACHE,HADOOP_YARN_HOME,HADOOP_MAPRED_HOME</value>
  </property>
</configuration>

完成以上步骤后，我们来对namenode进行初始化，执行以下命令：

hdfs namenode -format

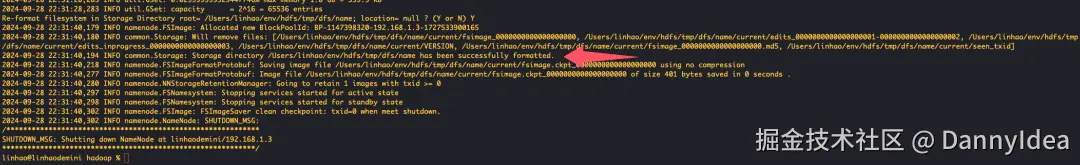

如果输出如下所示，则表示初始化正常。

接下来我们来启动hdfs的所有节点，如下所示：

linhao@linhaodemini hadoop % start-all.sh
WARNING: Attempting to start all Apache Hadoop daemons as linhao in 10 seconds.
WARNING: This is not a recommended production deployment configuration.
WARNING: Use CTRL-C to abort.
Starting namenodes on [localhost]
Starting datanodes
Starting secondary namenodes [linhaodemini]
2024-09-28 22:33:02,520 WARN util.NativeCodeLoader: Unable to load native-hadoop library for your platform... using builtin-java classes where applicable
Starting resourcemanager
Starting nodemanagers

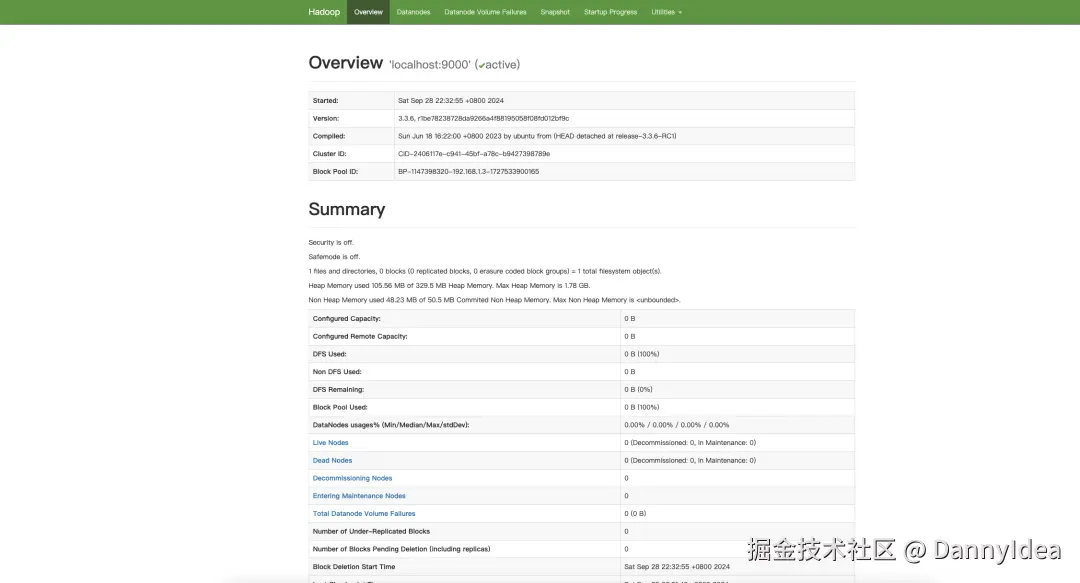

如果一切顺利的话，我们可以打开浏览器，访问 http://localhost:9870。

至此，hadoop的单机版本环境就算安装成功了。

可能遇到的问题
