别给面试官讲旧的浏览器渲染了了解浏览器渲染原理，我们可以清楚在浏览器加载页面时，都发生了什么操作，如 DOM树构建，st

学习输出之作

通常，我们在面试的时候，面试官常常会问到一个问题： “说一下浏览器输入url到页面展示，这中间发生了什么？”我们往往会更多的关注于网络中间的流程，对于浏览器渲染往往一知半解。

了解浏览器渲染流程，我们能够更加清晰的了解HTML、CSS、JS在渲染过程中的关系

那么就让我们一起看一下浏览器的渲染流程

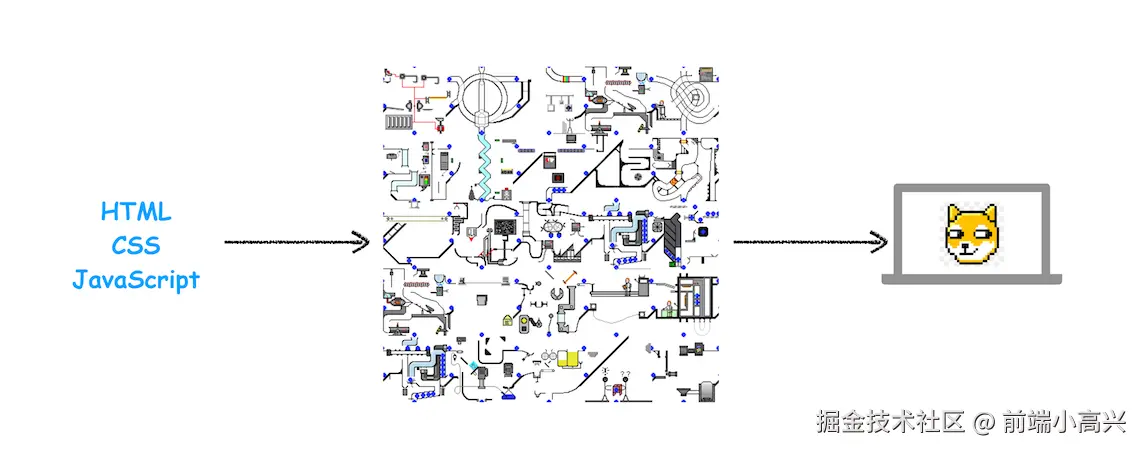

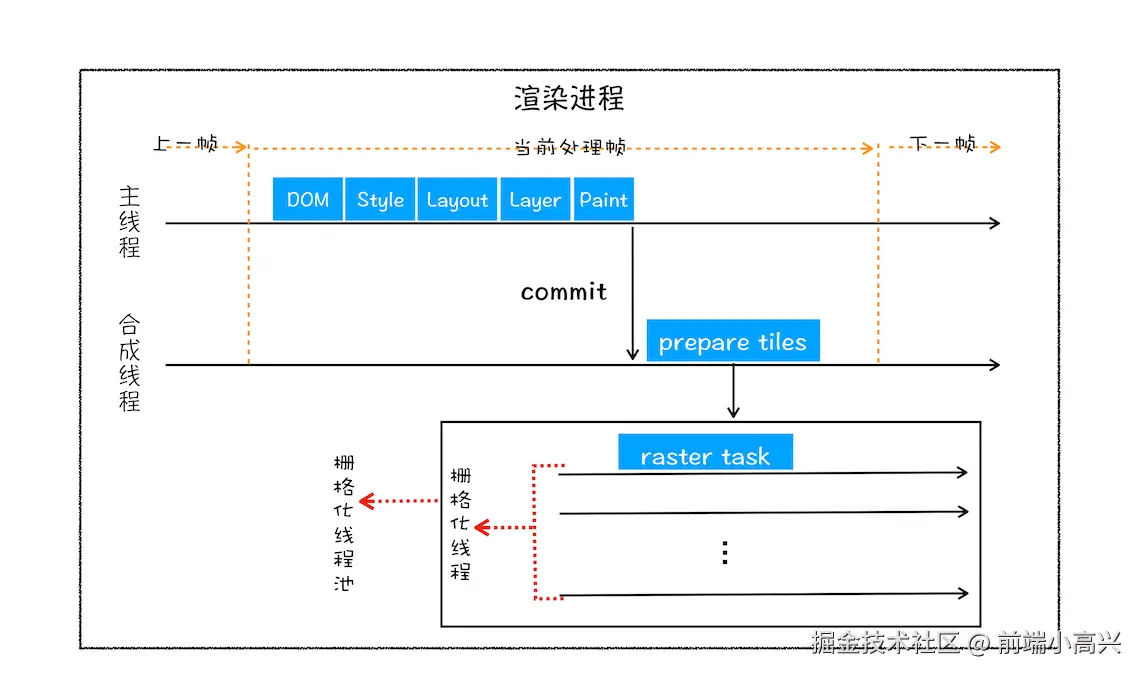

图出自《浏览器工作原理与实践》

渲染流程

当浏览器从网络中接收到第一个数据分块时，它就开始解析收到的信息。我们知道浏览器初次请求接受到的第一个内容分块通常是14kb的数据（性能优化的一个手段）。

在解析过程中，我们要进行一系列流程，才能得到我们最终的渲染成果 --- 网页。

按照渲染的时间顺序，流水线可以分为下述几个阶段

构建DOM树、样式计算（构建CSS Rule Tree）、布局阶段、分层、绘制、分块、光栅化和合成。

构建DOM树

渲染进程主线程的HTML解析器解析HTML并构建出结构化的树状数据结构DOM树。具体会经历如下几个步骤：

Conversion（转换）：浏览器从网络或磁盘读取HTML文件原始字节，根据指定的文件编码将字节转换为字符。
Tokenizing（分词）：浏览器根据HTML规范将字符串转换为不同的标记，Token中会标识出当前Token是 startTag 还是 endTag 还是 Character 等信息。

Chrome总共定义了7种标签类型

enum TokenType {
    Uninitialized,
    DOCTYPE,
    StartTag,
    EndTag,
    Comment,
    Character,
    EndOfFile
};

对于 Token 这是编译原理中的一个术语，它表示最小的有意义的单元。对于一个标准的标签，将会被拆分为多个 Token。例如：

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
</head>
<body>
    <div>
        <h1 class="title">demo</h1>
        <input value="hello">
     </div>
</body>
</html>

tagName: html  |type: DOCTYPE   |attr:              |text: "
tagName:       |type: Character |attr:              |text: \n"
tagName: html  |type: startTag  |attr:              |text: "
tagName:       |type: Character |attr:              |text: \n"
tagName: head  |type: startTag  |attr:              |text: "
tagName:       |type: Character |attr:              |text: \n    "
tagName: meta  |type: startTag  |attr:charset=utf-8 |text: "
tagName:       |type: Character |attr:              |text: \n"
tagName: head  |type: EndTag    |attr:              |text: "
tagName:       |type: Character |attr:              |text: \n"
tagName: body  |type: startTag  |attr:              |text: "
tagName:       |type: Character |attr:              |text: \n    "
tagName: div   |type: startTag  |attr:              |text: "
tagName:       |type: Character |attr:              |text: \n        "
tagName: h1    |type: startTag  |attr:class=title   |text: "
tagName:       |type: Character |attr:              |text: demo"
tagName: h1    |type: EndTag    |attr:              |text: "
tagName:       |type: Character |attr:              |text: \n        "
tagName: input |type: startTag  |attr:value=hello   |text: "
tagName:       |type: Character |attr:              |text: \n    "
tagName: div   |type: EndTag    |attr:              |text: "
tagName:       |type: Character |attr:              |text:     \n"
tagName: body  |type: EndTag    |attr:              |text: "
tagName:       |type: Character |attr:              |text: \n"
tagName: html  |type: EndTag    |attr:              |text: "
tagName:       |type: Character |attr:              |text: \n"
tagName:       |type: EndOfFile |attr:              |text: "

大佬文章里面的数据，借花献佛。 zhuanlan.zhihu.com/p/24911872

Lexing（语法分析）：上一步产生的标记将被转换为对象，这些对象包含了HTML语法的各种信息，如属性、属性值、文本等。
DOM construction（DOM构造）：因为HTML标记定义了不同标签之间的关系，上一步产生的对象会链接在一个树状数据结构中，以标识父子、兄弟关系。

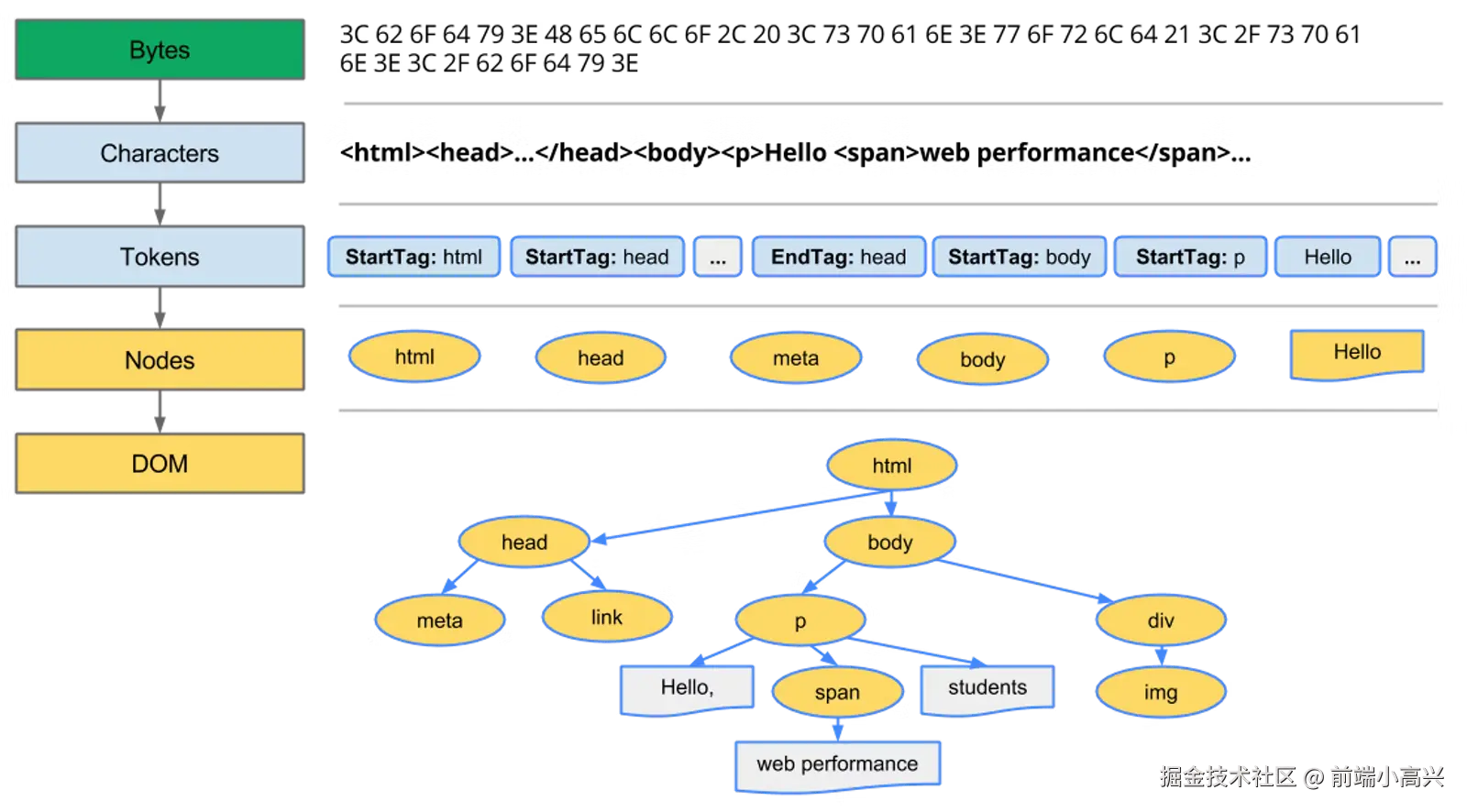

构建DOM的流程如下图

DOM树描述了文档的内容，html元素是第一个标签也是文档树的根节点。树反映了不同标记之间的关系和层次结构。嵌套在其他标记中的标记是子节点。DOM节点的数量越多，构建DOM树所需的时间就越长。

预加载扫描器

一个网页通常会使用多个外部资源，如图片、JavaScript、CSS、字体等。主线程在解析 DOM 的过程中遇到这些资源后会一一请求。为了加速渲染流程，会有一个叫做预加载扫描器（preload scanner）线程并发运行。如果 HTML 中存在 img 或 link 之类的内容，则预加载扫描器会查看 HTML parser 生成的标记，并发送请求到浏览器进程的网络线程获取这些资源。

预加载扫描器的作用是推测性，他会在主要HTML解析器发现之前检查原始标记，以便找到要适时获取的资源。

CSS Rule Tree 构建（样式计算）

样式计算的流程可以分为三个阶段：构建 StyleSheets ，属性值标准化，计算节点样式

和html文本一样，浏览器并不能直接理解这些纯文本的CSS样式，所以当渲染引擎接收到CSS文本时，会执行一个转换操作，将CSS文本转换为浏览器可以理解的结构 --- styleSheets

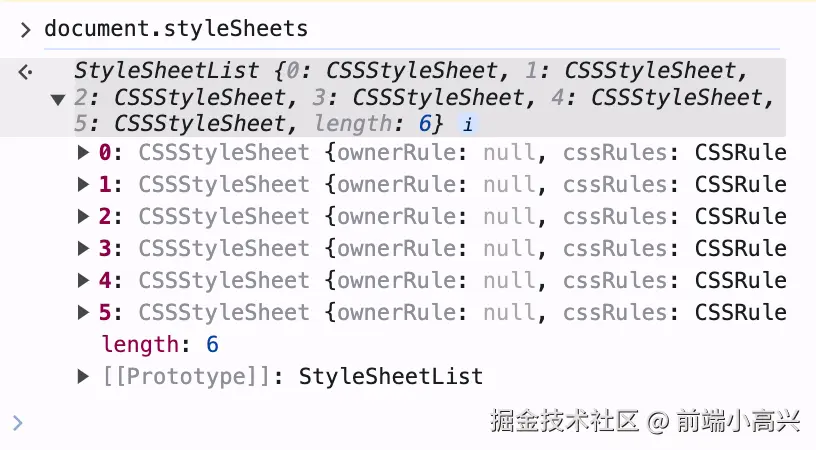

在浏览器控制台中输入 document.styleSheets 我们就会见到它。

渲染引擎会把获取到的CSS文本全部转换为styleSheets结构中的数据，并且该结构同时具备了查询和修改功能，这会为后面的样式操作提供基础。

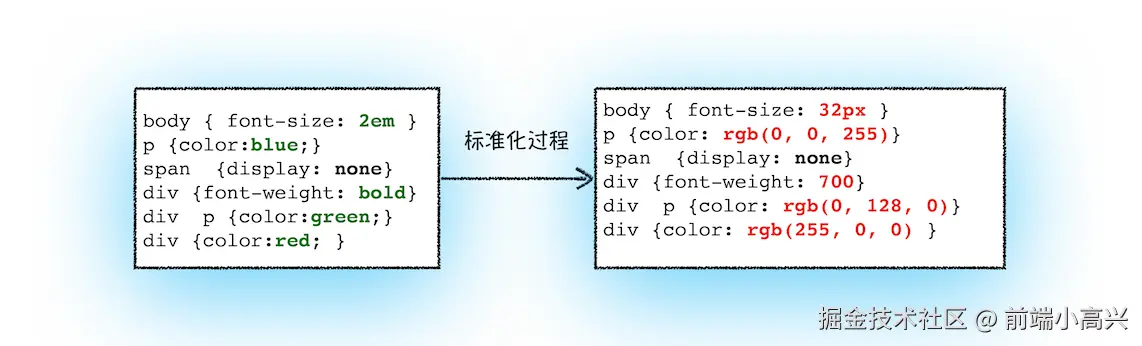

在将CSS文本转化为styleSheets结构之后，那么就需要对其进行属性值的标准化操作。在我们写样式的时候会有一些em、rem以及red、blue 这样的一些属性，这些类型数值不容易被渲染引擎理解，所以需要将所有值转换为渲染引擎容易理解的、标准化的计算值。

在将样式转换为标准的计算值之后，就需要计算DOM树中每个节点的样式属性了。

在计算DOM树中每个节点的样式属性时，我们就会涉及到CSS的继承规则和层叠规则。

层叠样式表

层叠是一个定义了如何合并来自多个源的属性值的算法。我们知道一个元素可以拥有来自不同源的CSS声明，这里的源可能是

浏览器默认的 UserAgent 样式表
通过 link 引用的外部的CSS 文件
标记内的CSS
元素的style属性内嵌的CSS

当不同的规则都应用于同一个元素时，就会产生冲突，层叠规则定义了产生冲突时应该应用的规则，如果来源相同，则会根据层叠样式的优先级，层叠顺序决定到底使用那个值。样式权重计算这里不加赘述。

在层叠权重计算时，其中一层是继承属性，这是由继承规则定义的。

继承规则

一些CSS属性值会默认继承其父元素设置的值，比如字体、颜色等属性会被继承。也可以理解为CSS继承就是每个DOM节点都包含父节点的样式。举个例子看一下

示例来源于：《浏览器工作原理与实践》

body { font-size: 20px }
p {color:blue;}
span  {display: none}
div {font-weight: bold;color:red}
div  p {color:green;}

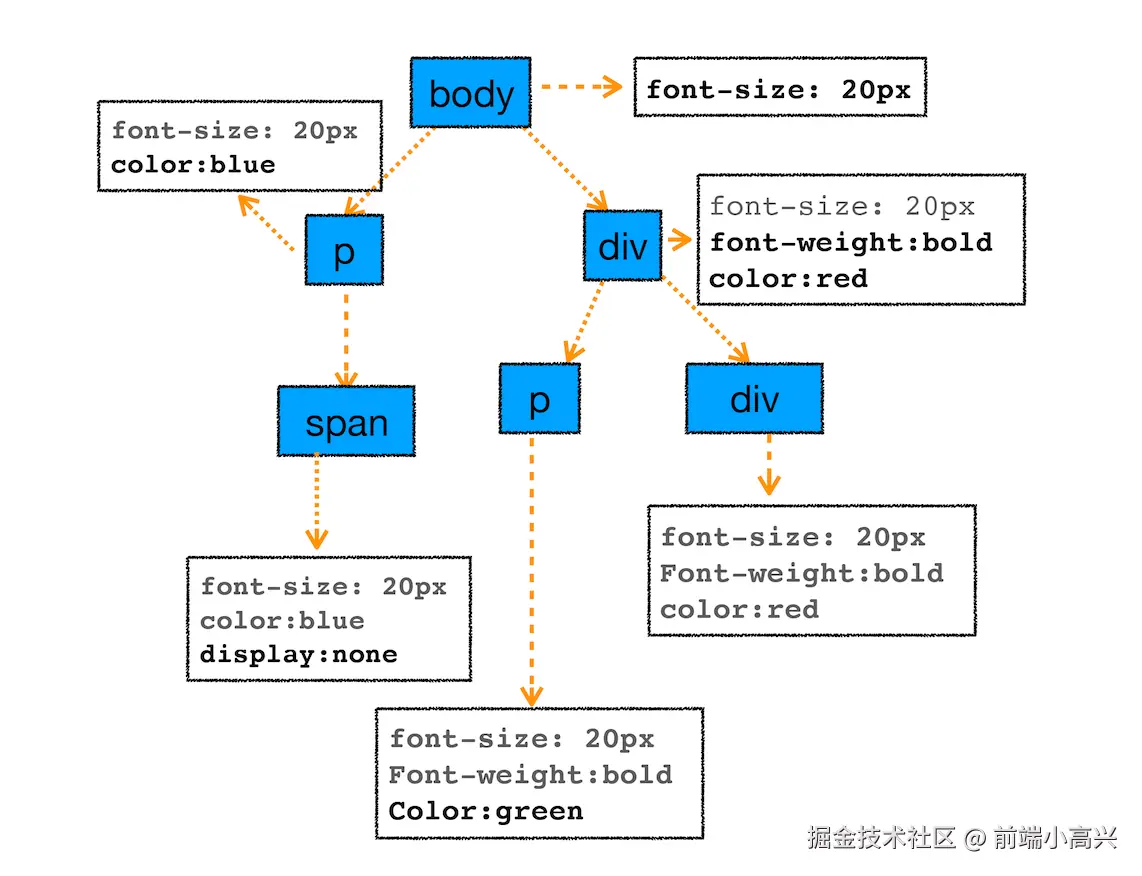

这张样式表最终应用到DOM节点的效果如下图所示

我们可以看到当前的节点都继承了body节点都字号样式。

理解了层叠和继承规则后，回到节点样式的计算流程，这个阶段渲染引擎会遵循 CSS 的层叠和继承规则，计算出 DOM 节点中每个元素的具体样式，最后生成 ComputedStyle，我们可以打开浏览器控制台选择 Element 下的 Computed 标签，查看每个节点的计算样式。

完成 DOM Tree 构建和样式计算后，渲染引擎接下来会进入布局阶段。

布局阶段

目前我们有了DOM树和DOM树中元素的样式，但这不足以显示我们的页面，因为我们还不知道DOM元素的几何位置信息。那么接下来就需要计算出DOM树中可见元素的几何位置，这个阶段被称为布局。

在布局阶段，我们需要完成两个任务：创建布局树（另类的渲染树）和布局计算

HTML解析器构建的 DOM Tree 中包含了一些特殊的节点，比如 head 标签， display 属性为 none 的元素等，它们是不需要被渲染到屏幕上的，所以渲染引擎会额外构建一颗只包含可见元素的布局树。

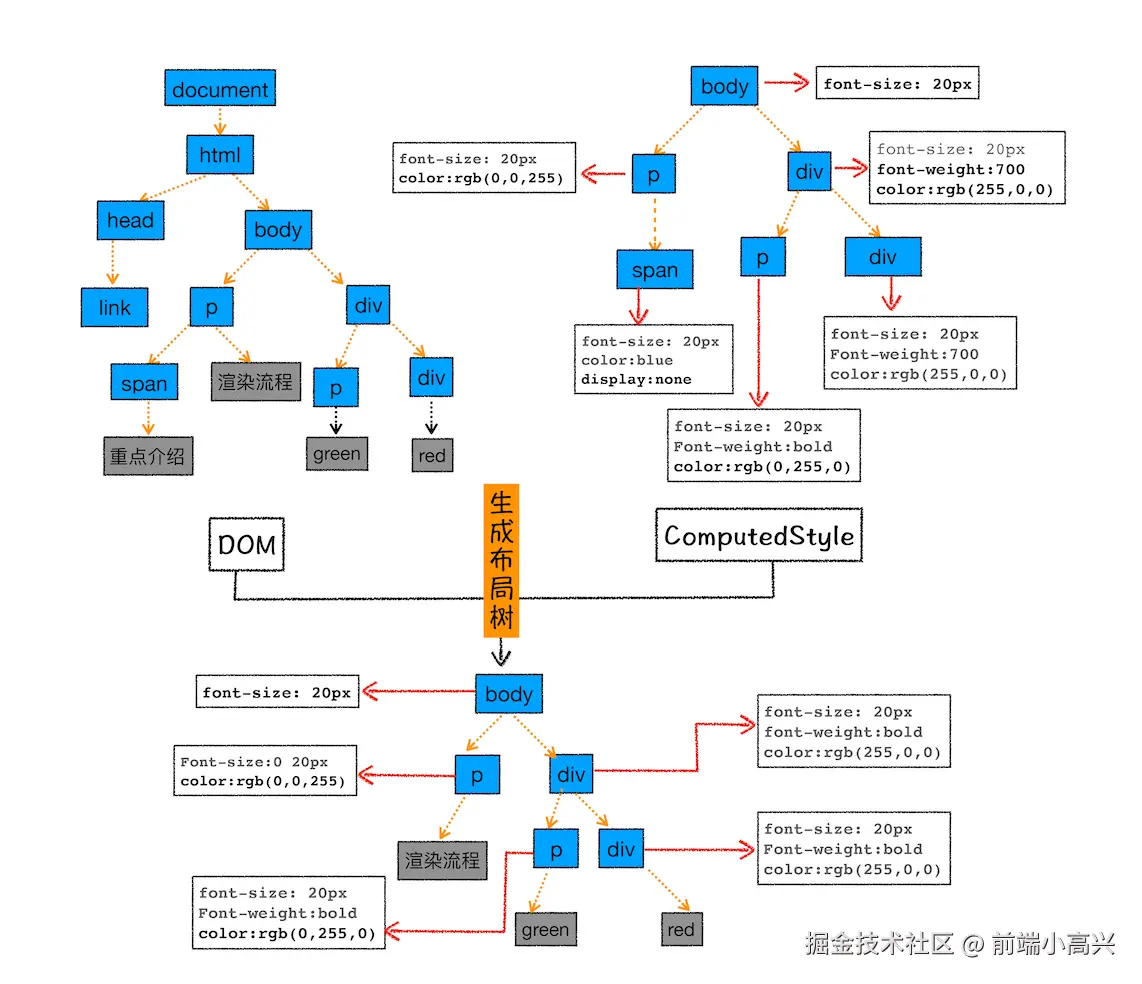

图出自《浏览器工作原理与实践》

从上图可以看出，DOM树中所有不可见的节点都没有包含到布局树中

为了构建布局树，浏览器大体上完成了下面这些工作

遍历 DOM 树中的所有可见节点，并把这些节点加到布局树中
而不可见的节点会被布局树忽略掉，如 head 标签下面的全部内容，再比如 body.p.span 这个元素，因为它的属性包含 display:none ，所以这个元素也没有被包进布局树。

在构建布局树，遍历DOM节点的同时，会进行节点几何坐标位置的计算，也就是布局计算，最后这些信息会被保存在“布局树（LayoutTree）”中。

有了布局树之后，我们依旧不能开始绘制，因为页面往往还包含很多复杂的效果，比如常见的 3D 变换、页面滚动，层叠上下文的z轴排序等等，为了实现这些效果，渲染引擎会进行分层。

分层

为了更加方便地实现一些复杂的效果，渲染引擎还需要为特定的节点生成专用的图层，并生成一颗对应的图层树。

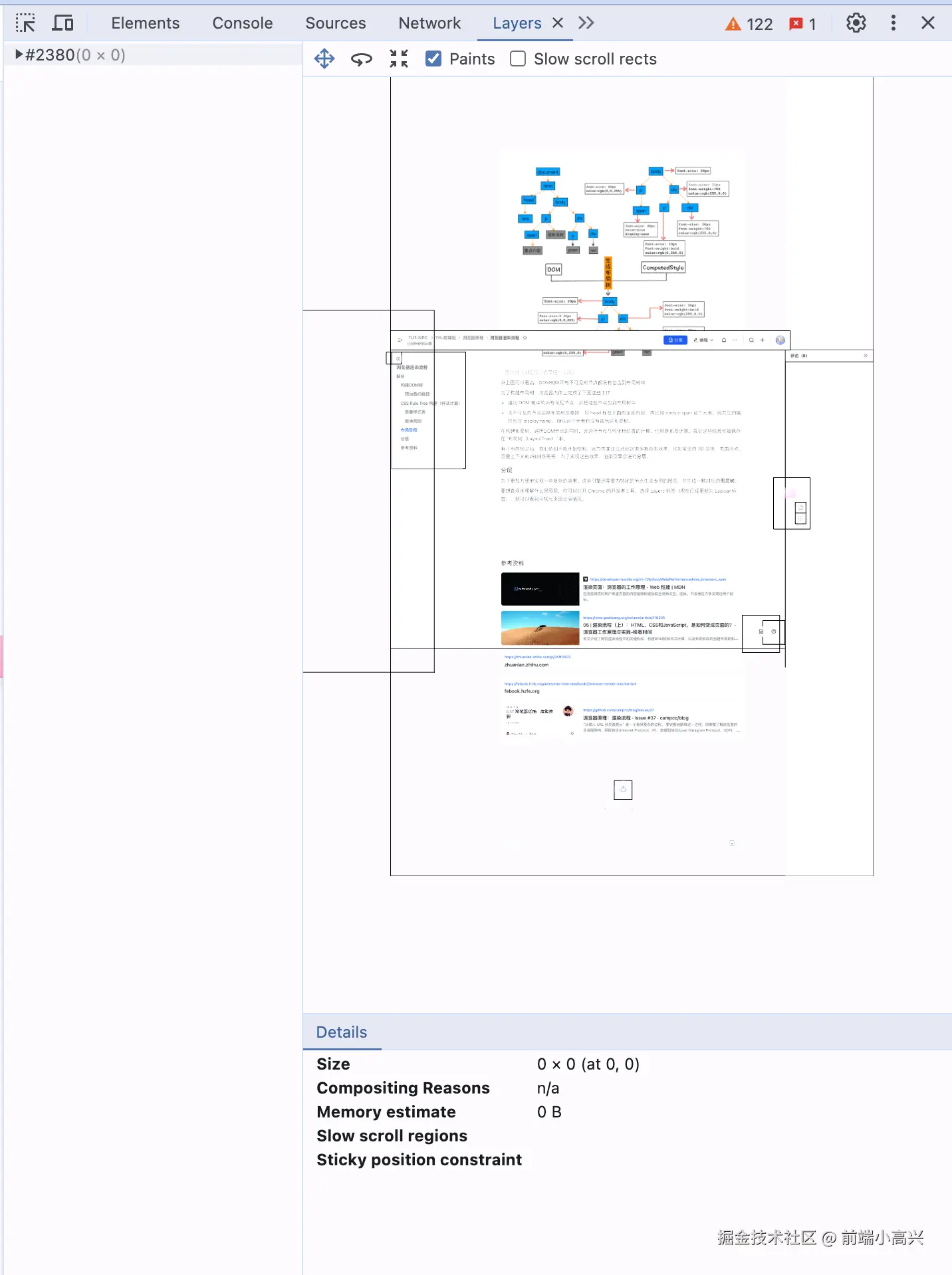

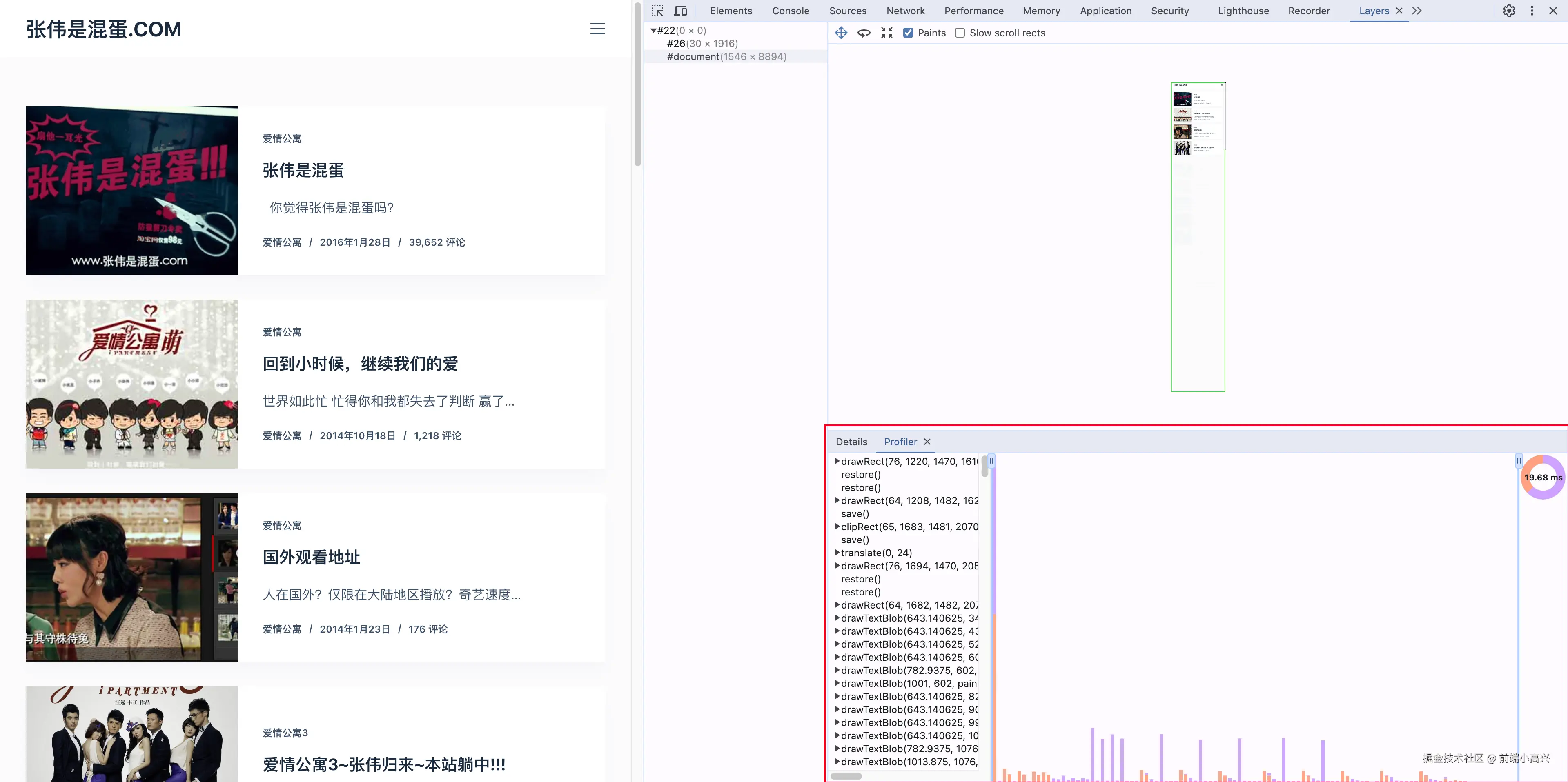

要想直观地理解什么是图层，你可以打开 Chrome 的开发者工具，选择 Layers 标签，就可以看到可视化页面分层情况。

所以浏览器的页面被分为了很多图层，这些图层叠加后合成了最终的页面。

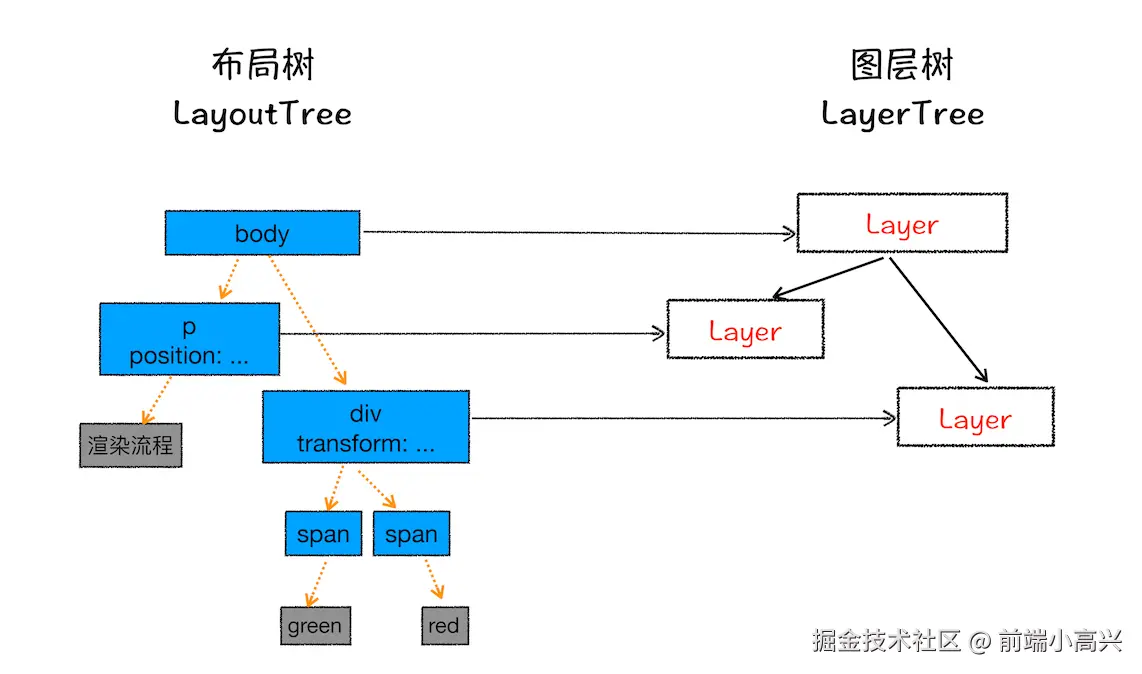

这些图层往往和布局树节点之间有一些具体的关系。

通常情况下，并不是布局树的每个节点都包含一个图层，如果一个节点没有对应的层，那么这个节点就从属于父节点的图层。

那么满足什么条件，渲染引擎才会为特定的节点创建新的图层？

拥有层叠上下文属性的元素会被提升为单独的一层

层叠上下文定义了元素在z轴上的排列方式，简单来讲

元素在z轴上会按“层叠等级”进行层叠。
具有层叠上下文的元素会优先于普通元素进行层叠。
同一个层叠上下文中，层叠等级相同的元素，按它们在文档流中出现的顺序进行层叠。
同一个层叠上下文中，可以通过 z-index 调整元素的层叠等级。

那些元素会创建层叠上下文呢？

文档根元素
position 为 absolute 或 relative 且 z-index 不为 auto 的元素。
position 为 fixed 或 sticky 的元素
flex 容器内，z-index 不为 auto 的子元素
grid 容器内，z-index 不为 auto 的子元素
opacity 属性值小于 1 的元素
transform、filter、clip-path、perspective 值不为 none 的元素
will-change 设定了任一属性

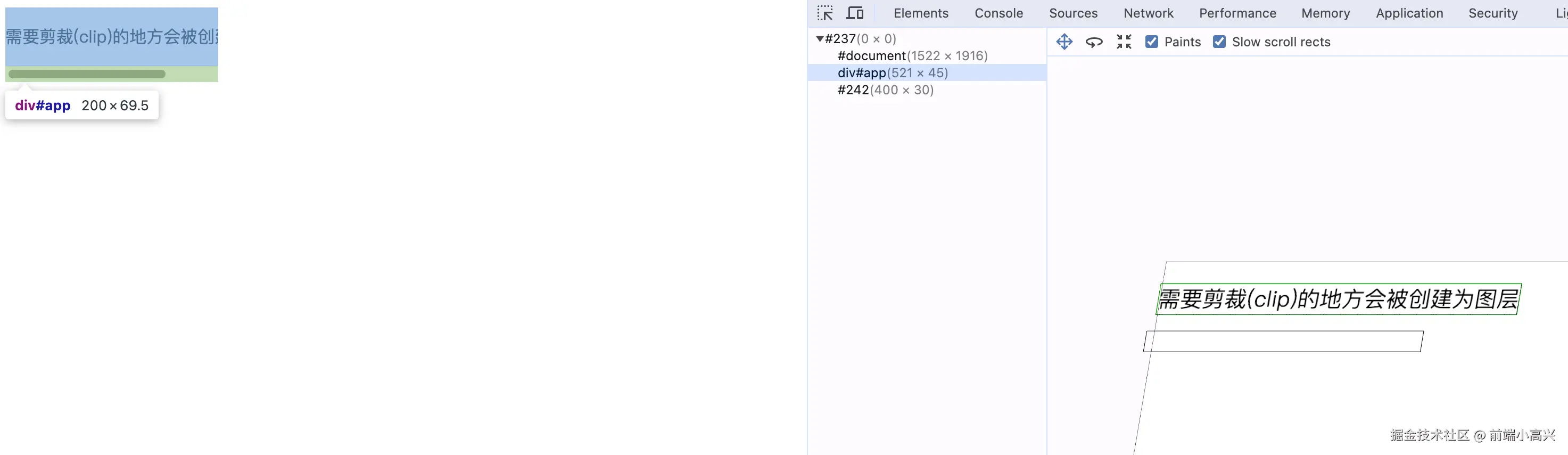

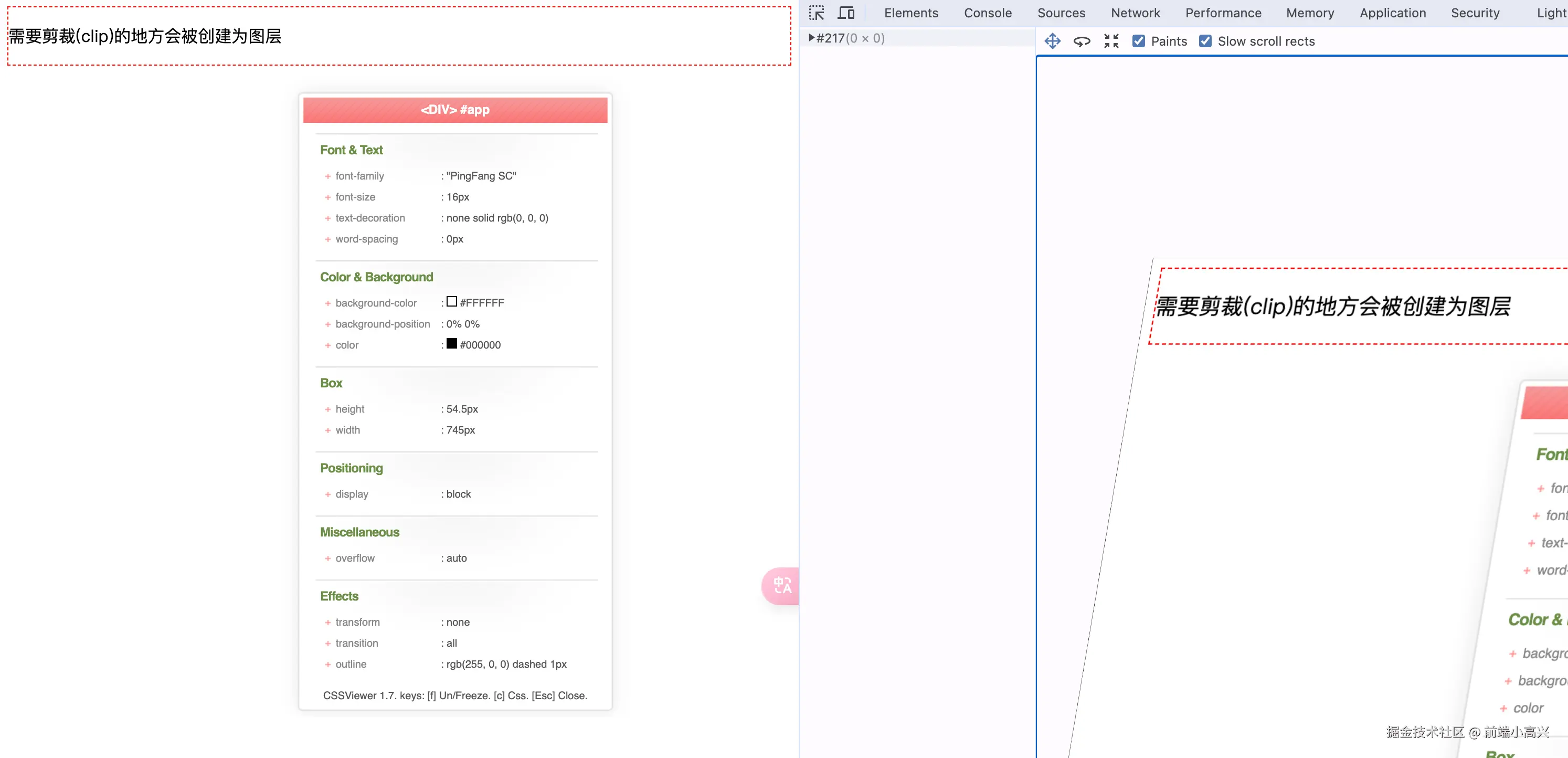

需要剪裁(clip)的地方会被创建为图层

<style>
    #app {
        /* width: 200px; */
        overflow: auto;
    }
    p {
        white-space: nowrap;
    }
</style>
<body>
    <div id="app">
        <p>需要剪裁(clip)的地方会被创建为图层</p>
    </div>
</body>
