简介

传统场景下，流程图经常被用于业务系统中快速满足各类可流程化的需求，比如审批流、工单流转、客服语音电话转接配置等，流程图库通过提供丰富的流程图交互和编辑功能，并支持灵活的节点自定义和插件拓展来满足丰富的定制需求。

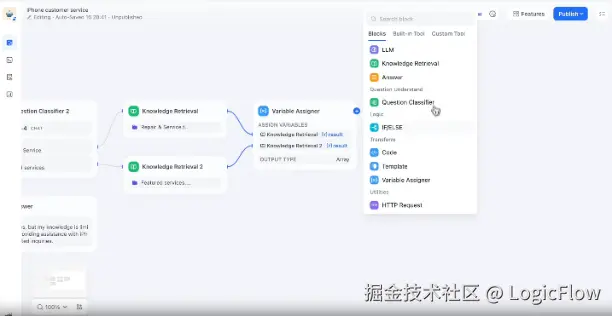

随着 AI 的发展，流程图的应用在 AI 模型训练领域也开始发力，在模型训练流程可视化、机器学习算法设计、数据处理工作流以及模型评估和验证工作流等场景的应用，帮助研究人员和开发者直观的理解和管理复杂的模型训练流程。像 Dify 就是其中优质的产品，它的直观界面结合了人工智能工作流程、RAG管道、代理功能、模型管理、可观察性等功能，让开发者能够快速从原型到生产。


那如果有类似的需求，我们该选择什么流程图库来实现这样的功能呢？下面我将介绍一下市面上优质的流程图库开源项目和我们 LogicFlow 的一些设计思路给大家，做以参考。

一些优秀的流程图开源库

X6

X6 是由 AntV 团队开发的图形编辑引擎，专注于流程图、图标、图形编辑，主要用于构建复杂的流程图、知识图谱、关系图等。

它的核心特点包括：

  1. 快速上手，极易定制：X6 提供了丰富的 API 和配置项，用户可以通过组合自定义节点、边、布局以及事件处理器；
  2. 模型-视图分离：X6 的设计采用 MVC（模型-视图-控制其）架构，模型与视图分离，使得图形和流程更加灵活，能够实现复杂的交互；
  3. 强大的事件系统：支持细粒度的事件订阅和处理机制，适合开发复杂交互的图形应用；
  4. 集成和扩展性强：X6 可以轻松集成到现有的前端框架（如 React、Vue、Angular）中，提供了丰富的差价，并且能通过自定义插件拓展功能。

ReactFlow

ReactFlow 是一个专为 React 应用设计的库，旨在让开发者更轻松的构建交互式流程图。它侧重于 React 的生态系统，简化了与 React 的集成与状态管理。

它的核心特点包括：

  1. React 优化：完全基于 React，所有的图形和交互通过 React  的状态机制和组件进行管理，利用 React 的虚拟 DOM 优化性能；
  2. 内置支持节点和边： React 的节点定义是基于 HTML，它可以利用 HTML 和 CSS 更方便快捷的自定义节点内容，也没有额外的学习成本；
  3. 可拖拽与缩放：ReactFlow 内置了拖拽、缩放等基本交互功能，使得图形编辑和操作更加直观；
  4. 灵活的事件管理：通过 React 的机制处理图形的交互事件和状态变化，便于与 React 项目中的其他组件协作。

mxGraph

mxGraph 是热门的开源项目 draw.io 中用来实现流程图绘制的库。它是一个功能非常强大的库，具有较长的开发历史。也正是为此，该库的实现方法较为原始，基于面向对象类的方式拓展，非常适合构建跨平台的可视化应用。

它的核心特点包括：

  1. 纯前端实现，无依赖： mxGraph 是一个独立的 JavaScript 库，不依赖于其它框架；
  2. 支持复杂图形编辑：mxGraph 提供了丰富的功能，如图形拖拽、缩放、旋转、布局管理、自动对齐等，是构建复杂图形编辑器的理想选择；
  3. 内置布局算法：提供了多种图形布局算法，如层次布局、力导向布局、圆形布局等，适合不同的可视化场景；
  4. 跨平台支持：由于它是纯 JavaScript 实现的，无需依赖特定的框架，能在各种平台（如 Web、桌面）上运行；
  5. 事件处理：支持对节点和边的各种操作（如选择、删除、拖拽）的事件监听。

BPMN.js

BPMN.js 是一个专门绘制和编辑 BPMN 2.0 （Business Process Mode and Notation 业务流程模型与符号）标准的库，重点在于业务流程建模与图表的可视化。

它的核心特点是：

  1. 专注于 BPMN： BPMN.js 专为 BPMN 标准设计，能够准确渲染 BPMN 图表，包括所有标准的 BPMN 元素（任务、事件、网关、泳道等）；
  2. 高度定制的 BPMN 编辑器：该库自带了编辑器和模型转换功能，用户可以拖拽、调整和编辑流程图，并生成符合 BPMN 标准的 XML 文件；
  3. 扩展性和插件机制：开发者可以通过插件扩展 BPMN.js 的功能，适应更复杂的业务流程建模需求；
  4. 符合业务标准：BPMN.js 生成的图表完全符合 BPMN 2.0 标准，便于与其他 BPMN 工具和系统集成。

大概总结一下，X6 是基于HTML和 SVG，封装 DOM 操作方法，通过自己实现的异步调度方法，实现流程图的绘制；ReactFlow 基于 React 的渲染调度能力，使用 HTML 自定义节点，基于 zustand 进行状态管理；mxGraph.js 是开源项目 draw.io 中实现图渲染的库，使用 SVG 自定义节点和边，基于原生JS 实现 DOM 更新、图形变换以及事件监听。BPMN.js 是基于 BPMN 规范实现的流程图绘制库。

LogicFlow 的设计思路

而我们 LogicFlow 立项于 20 年初，我们在设计初期，在图渲染方案、模块抽象、事件封装设计模式选择、可拓展性以及工具中心上充分思考，向着「可视化模型、高可定制性、灵活易拓展」的目标，争取为用户带来优秀的体验。我们也本着持续向优秀前进的原则，持续不断地跟竞品做能力拉齐。

随着 2.0 版本的发布，LogicFlow 从 配置化能力增强、增加新插件、官网门户优化以及源码开发体验四方面进行了全面升级 ，在功能性和稳定性方面都得到了显著提升，为用户和开发者提供了更强大的工具和能力支持。

下面我将从架构模型拆解各模块的设计思路，希望能做到通俗易懂，让大家也能够参与我们的开源项目贡献。

图渲染方案

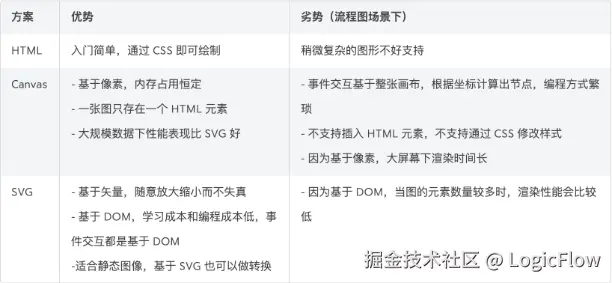

前端绘制图形无非就是 HTML + CSS、Canvas、SVG，我们综合做了一下对比，列出了相应的优劣势


在流程图的场景下，不需要渲染大量的节点（最多几千个元素），对于动画的诉求也不高。SVG 基于 DOM 的特性会更适合我们，一个是学习成本和开发成本更低，另一个是基于 DOM 可以做的拓展也更多。不过 SVG 标签内部并不支持插入其它比如 div 这种标签，所以在实现某些功能的时候，都需要结合其它 HTML 标签。

所以我们最终选择使用 HTML + SVG 来完成图的渲染，SVG 负责图形、线的部分，HTML 用来实现文本、菜单、背景等图层。

模块抽象

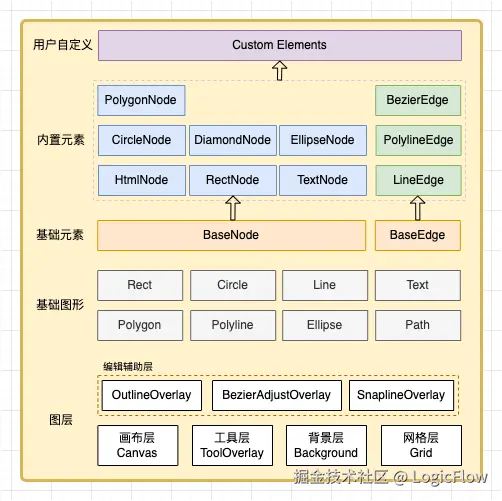

首先，我们构建多个图层来承担不同的职责，以方便实现功能及拓展。画布层是一个 SVG 图层，所有节点、线都绘制在画布层，也负责监听图上的各种事件。工具层用于渲染一些内部工具，比如多选、对齐、文本编辑等内置工具。背景层用于用户添加自定义背景，网格层负责渲染网格。

然后，基础图形（Basic Shape） 的职责是基于 SVG 对图形渲染的封装，提供默认样式、把用户传入的属性做转换等，主要包含 Rect、Circle、Ellipse、Polygon、Path、Polyline、Line 等，方便 LogicFlow 内部复用，比如圆形节点和锚点都是基于 Circle 实现的；节点和线上的锚点、线上的箭头也是基于基础图形实现的。

接着我们定义了 BaseNode 和 BaseEdge 作为基础元素，它们分别是节点和线通用能力的封装，基于基础图形、锚点、文本，并封装了对事件和样式的处理。继承 BaseNode 或 BaseEdge，通过重写 getShape 方法我们就可以得到 RectNode、CircleNode 等可渲染的节点。用户也可以通过继承基础元素或内置元素自定义自己需要的节点。

因为流程图是富交互或者说重编辑的，有了这几个基础的模块，接下来要做的就是富交互的方案设计，即用户在图上的任何操作都要给出响应。比如我拖拽一个节点，那关联的线需要跟着移动，还需要能识别出在某个水平线上有没有其他节点（对齐线）。

MVVM + Virtual DOM

首先我们考虑到整个图编辑器具备很多状态信息，并且要实现编辑图上各模块的响应就必须要有状态的通信能力。其次如果要实现类似 redo/undo 这类功能，那整个图就一定需要根据数据得出渲染，即 fn(state) => View，比较好的方式就是通过 Model 来驱动 View。

最终我们选择基于 MVVM 这个广泛被应用于当前前端工程中的设计模式来构建 LogicFlow 的图编辑器，定义图的 View 和 Model 层，使工程代码具备一定的解耦。与此同时，引入 Mobx 来实现我们的状态管理、数据响应的能力，一张图基于一份 Model 做状态的通信。使用 Mobx 的另一个原因是：只要我想，就可以做到最细粒度的数据绑定（观测），可以减少没必要的渲染。

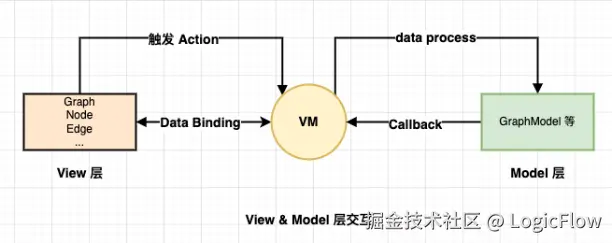

以下是 LogicFlow 图编辑器的 MVVM 示意图


通过上图看到，View 层（Graph、节点、边等）通过数据绑定，会在 Model 发生变化之后做出响应/更新。前面我们提到了关于图的渲染是基于 SVG + HTML 实现的，那要做 View 层的更新无非就是命令式和声明式两个选择：

  1. 命令式：比如 jQuery 的 api，$('.rectNode').attrs({ x: 1, y: 2 })，像这种方式操作 DOM 代码其实比较繁琐，在重交互的场景下写代码会比较冗余。antv/x6 就是目前比较流行的一个支持通过命令式的方式来绘图的库

  2. 声明式：比如 React、Vue 这类 View 框架，其中一个比较核心的能力就是坐到了 state => UI，通过声明式的方式来构建 DOM，只要状态发生变化，那 UI 就更新

除了考虑到命令式在操作 DOM 的场景下写代码会比较繁琐之外，还有一个原因就是操作 DOM 的成本问题，在基于 State 更新 UI 的设计下，我们自然而然想到了引入 Virtual DOM 来解决某些场景下的更新效率，这也可以一定程度上弥补「基于 SVG 渲染图形」可能造成的渲染性能问题。

总之，选择 MVVM 的设计模式并引入 Virtual DOM，最根本的两个原因便是提升我们图编辑器场景下的开发效率，以及在 HTML + SVG 的图渲染方案下，可以追求更好的性能表现。

事件系统

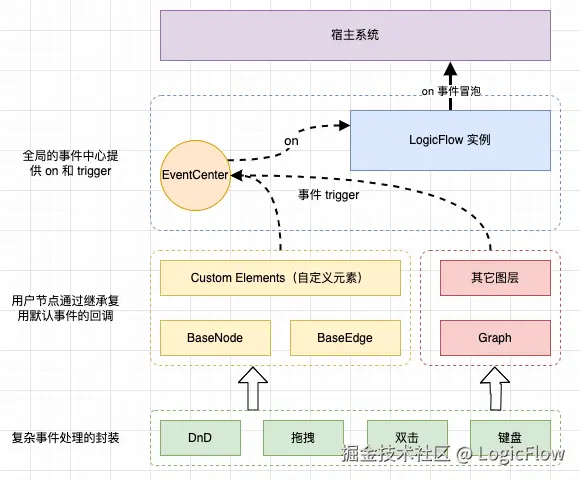

介绍了在“状态”和“响应”我们做的设计，那要收集到用户的各类“操作”并及时上报和冒泡，就需要一套事件系统。最主要的就是复用和统一上报。


复用即怎么保证所有节点和线都具备默认的事件回调，以及针对复杂事件（拖拽）的处理逻辑如何共用。

  • 针对复杂事件的处理，我们封装了 StepperDrag 类，支持拖拽时按步长进行移动，也通过 mousemove、mousedown、mouseup 来模拟 H5 的 dragEnter、dragEnd 和 drop 事件。DnD 则是通过抽象 dragSource 和 dragtarget 两个实体来实现 drag 和 drop 的交互，比如拖拽创建节点
  • 在前面「模块抽象」提到了内部有 BaseNode 和 BaseEdge 这样的抽象，内置节点和自定义节点通过继承基类来实现通用的能力，所以 LogicFlow 内部默认的事件回调实际是通过继承来复用的
  • EventCenter。通过事件总线统一上报，把内部捕获到的所有用户行为事件，按照一定的规范和格式 emit(ev, args) 都上报到 EventCenter，最终冒泡到 LogicFlow 类，由 LogicFlow 类统一跟宿主交互。此外，图编辑器内任何地方也都可以通过 EventCenter 做时间的触发和监听

工具中心

工具中心的定位是解决某类特定问题的 utils，比如上面提到的 StepperDrag 和 EventCenter。此外，在图编辑的过程中，如果要实现比较好的交互效果，实际有很多复杂的计算逻辑要处理。

  • 坐标系。浏览器的 clientX、clientY 坐标系，以及 SVG 图本身的坐标系，当出现图的缩放和平移的时候，两个坐标系显然是不同的，有些场景就需要做坐标系的转换
  • Algorithm。是专门通过几何、算法来处理一些可视化的问题。比如：当一个节点在同一方向有多条折线连出的时候，如何做路径的合并以展示起来更美观
  • History。主要提供 redo 和 undo 的能力。通过两个栈来存储 undos 和 redos，并限制最大长度，得益于 MVVM 的设计模式，能方便的做数据变化的观测和 Model 驱动 View。

可扩展性

在程序世界中，小到一个方法，一个服务，再到一个开发框架 react，小程序开发框架，大到一个 Chrome 类的应用平台，都具备自己的可扩展性，这也是软件开发过程中要考虑的一种设计选择。对于 LogicFlow，是解决某个领域问题的开发框架，首先 API 要具备可扩展性；此外 LogicFlow 还提供了视图层，在 View 部分应该能够让用户做二次开发。在这两个扩展方向确定之后，最主要的还是结合业务需求，要能满足当前和未来一段时间内预见的业务场景，但也不能过度设计。

API 上的设计

首先，LogicFlow 在面向用户使用这一层，完全是基于面向对象的设计模式封装的，最大的好处是几乎每个程序员都熟悉它的使用，使用成本低。通过下面初始化方式便可以了解

const lf = new LogicFlow({
  container: document.querySelector('#graph'), // 获取渲染器容器
  width: 700, // 或者通过 CSS 控制 container 容器的大小即可
  height: 600,
  background: {
    color: '#f0f0f0',
  },
  grid: {
    type: 'dot',
    size: 20,
  },
});
lf.render({ nodes: [], edges: [] }); // 在界面上渲染视图

通过 class LogicFlow，用户实例化一次便得到一个流程图的实例，状态也是私有的，各种使用方法通过 lf 的实例调用即可。关于 API 拓展的设计总结来看：

  1. 面向对象的设计模式，LogicFlow 内部做好封装，用户可以做继承、重写接口/方法
  2. 方法的设计，首先是要有固定类型的输入和输出。此外，LogicFlow 也提供了类似于 extends 的方法，通过 LogicFlow.use(fn) 在原型上拓展方法
  3. 通过观察者的模式做通信，即提供 on 方法供宿主系统订阅 LogicFlow 各内部事件
  4. 图的数据可定制。无论是一个节点或线上有哪些自定义的业务属性，还是流程图要导出什么样的数据，都应该能够定制

插件化

View 层的拓展性，除了用户能够定制展示方式之外，最重要的是插件化，因为在流程可视化这条路上，不同的业务场景下需要的能力不尽相同，LogicFlow 很难做到支持所有的场景，所以提供好的插拔能力，让用户二次开发是比较好的选择。目前，在 UI 界面上，我们开放了两个能力：

  1. 节点和线支持二次开发，即自定义节点、线
  2. 可开发 UI 组件注册到 LogicFlow 的组件画布内

基于插件化的思路，我们已经支持了不同的业务系统，并在这个过程中把一些稍微通用的能力沉淀出来，并封装到 @logicflow/extension 包，比如用来支持 BPMN 规范的节点。目前 extension 内的拓展主要分了四类：UI 组件、自定义节点、API、Adapter。关于插件的详细设计和具体实现再次不展开，有相关的文章介绍，可以在官网查看阅读。

整体架构图

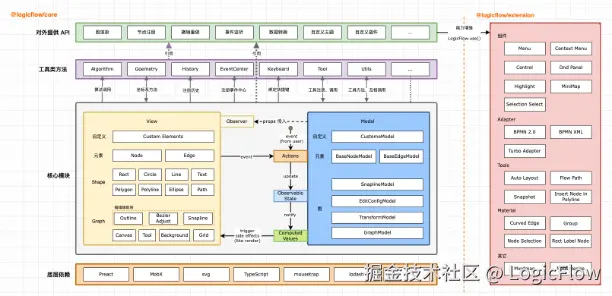

最终，如下图所示 LogicFlow 目前的架构图，@logicflow/core 提供了流程图编辑器的基础能力。右边 @logicflow/extension 是基于 core 包的拓展能力开发的插件


结语

在 LogicFlow 的发展过程中，我们深知开发者体验的重要性。我们致力于让每一位开发者都能轻松上手，迅速解决实际问题。通过不断优化，我们希望 LogicFlow 在流程图编辑领域能够成为开发者首选的工具，我们为此也会不断坚持前行。

非常欢迎大家积极参与贡献，也欢迎大家联系我们与我们交流，如果能有个 Star 就更好啦～
