Redis 7.x 系列【28】集群原理之数据分片

墨禹
149 阅读8分钟

有道无术，术尚可求，有术无道，止于术。

本系列Redis 版本 7.2.5

源码地址：https://gitee.com/pearl-organization/study-redis-demo

1. 前言

官方文档

在 Redis 集群环境中，通过数据分片技术，当某个 key 需要存储或查询时，会使用分片算法计算出 key 的哈希槽编号，然后根据编号找到实际的物理节点。

2. 数据分片

数据分片（Data Sharding）技术，通过将数据分散存储到多个物理节点上，来减轻单一节点的负载压力，避免单点故障，同时也提高了整个系统的性能和容错能力，以及安全性和可靠性。

数据的分片策略包含以下两个重要概念：

  • 分片键：用来决定将数据分配到哪个分片的关键字段或属性
  • 分片算法：根据分片键来决定数据分布的具体计算方法，常见的有取模算法、范围分片、一致性哈希算法等

常用的分片算法有：

  • 哈希取模分片算法：通过对哈希值进行取模，将余数映射到不同的分片节点上
  • 一致性哈希分片算法：数据和节点都映射到一个环形空间上
  • 范围分片算法：根据数据的范围将数据分配到不同的分片节点上，例如创建时间

2.1 哈希取模

哈希算法是一种将任意长度的输入，通过某种特定的压缩映射转换为固定长度的输出的函数。例如，岁字符串、文件等进行哈希函数后，可以得到一个较短的、固定大小的值，称为哈希值或哈希码。哈希算法也叫摘要算法、散列算法、散列函数、哈希函数。

常见的哈希算法有：

  • MD5：最常用的哈希算法之一，输出为128位（16字节）的哈希值
  • SHA（Secure Hash Algorithm）：安全哈希算法，包含多个版本，例如SHA-1、SHA-256、SHA-512等
  • CRC32（Cyclic Redundancy Check）：循环冗余校验算法，返回一个32位的无符号整数

哈希算法 中不同数据的输出不同，且长度固定，可以通过对哈希值进行取模运算，得到的余数作为分片的节点编号，这就是哈希取模分片算法。

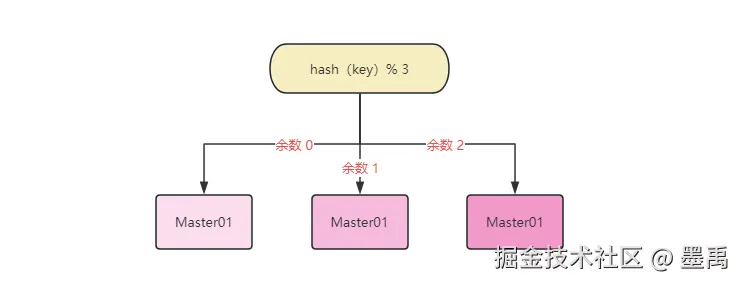

假设 Redis 基于哈希取模来实现分片的话，示意图如下：


整个执行流程如下：

  • 确定集群节点数 M ，部署节点，确定节点编号为 0 - （M -1）
  • 使用哈希函数对键（key）进行哈希计算，得到哈希
  • 将哈希值对节点数量（M）进行取模运算，即 hash(key) % M ，计算结果 K 作为节点编号
  • 根据节点编号找到对应的集群节点

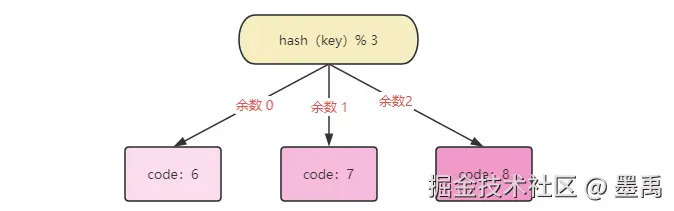

哈希取模分片算法最大的问题就是，在扩容或者缩容时，必须迁移数据，重新建立映射关系，否则会导致大范围的查询不到数据。例如，当前三个节点，存储了哈希值为 6 - 8 的三条数据：

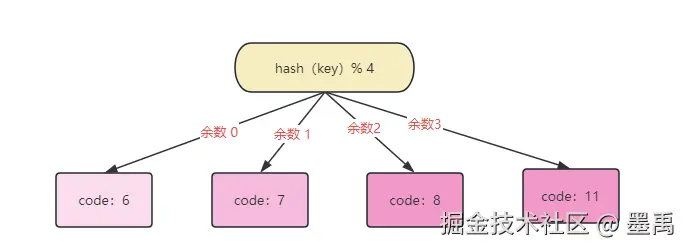

image.png 当添加入新节点时，如果没有进行数据迁移，数据分布如下：


查询哈希值为 6 的数据时，% 4 的结果为 2，执行到第三个节点，但是实际存储在第一个节点，所有查询不到数据。以此类推，除了新节点的数据，之前三个节点时存储的数据，现在都查询不到了。

为了解决上述问题，必须进行数据迁移，针对每条数据，使用新的分片算法迁移到新的节点。如果数据和分片节点很多，数据迁移将是一个非常大的工作量，并且迁移期间，集群是不可用的。

2.2 一致性哈希

一致性哈希算法将数据和节点映射到一个虚拟的环形哈希空间上。由麻省理工学院的 David Karger 等人在 1997 年提出，目的是解决分布式系统在扩容或者缩容时，尽可能少地影响已有的映射关系，减少数据迁移，从而保持系统的稳定性和负载均衡性。常用于分布式缓存、分布式数据库、负载均衡器。

2.2.1 哈希环

一致性哈希算法 是一种特殊的哈希取模，上面介绍的是使用哈希值对节点数量进行取模，一致性哈希则是对一个固定值（ 2^32 ）进行取模，其取模运算结果的范围是 0 到 2^32-1（42亿多）。可以将结果全量集，进行收尾相连，在逻辑上形成一个环形空间。

整个空间按顺时针方向组织，圆环的正上方的点代表 0 ，0 点右侧的第一个点代表 1 ，以此类推，2、3、4、……直到2^32-1。 0 点左侧的第一个点代表 2^32-1， 0 和 2^32-1 在零点方向重合，我们把这个由 2^32 个点组成的圆环称为哈希环。

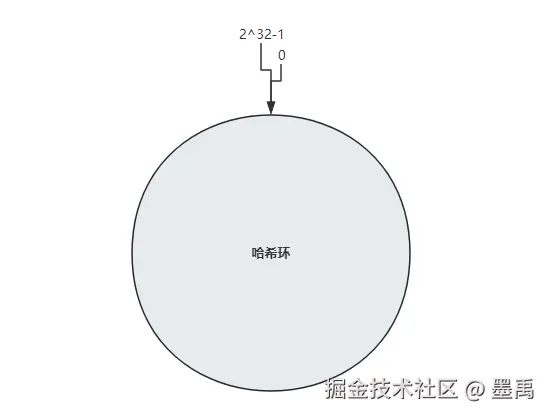

哈希环示意图如下：


2.2.2 节点映射

有了哈希环之后，需要将集群中的所有节点映射到哈希环上的某一个位置。

首先将服务器的某个唯一属性进行哈希运算，比如服务器的 IP 或主机名，计算出来的哈希值就是该节点在哈希环上的位置，这样就建立了集群节点和哈希环的映射关系。

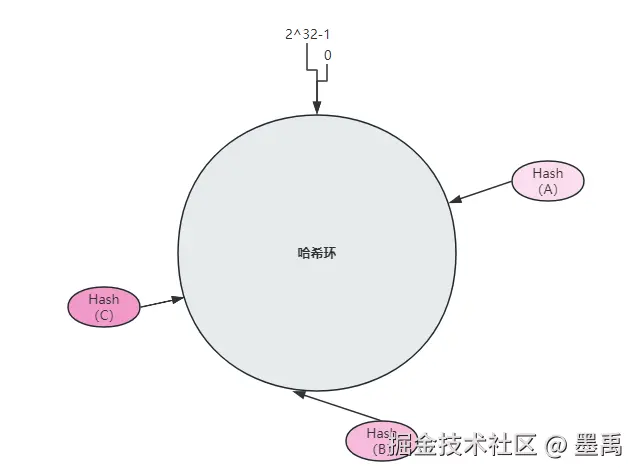

假如三个节点A、B、C，经过 IP 地址的哈希函数计算后，在哈希环的位置如下：


2.2.3 数据映射

节点映射之后，需要将数据也映射到哈希环上的某一个位置，并找到相应的数据节点。

假设 Redis 基于一致性哈希来实现分片的话，当需要存储或访问某个 key 时，首先计算哈希值并取模，计算结果就是 key 在哈希环上的位置。然后，沿着哈希环的顺时针方向查找第一个遇到的节点，该节点即为数据的存储或访问节点。

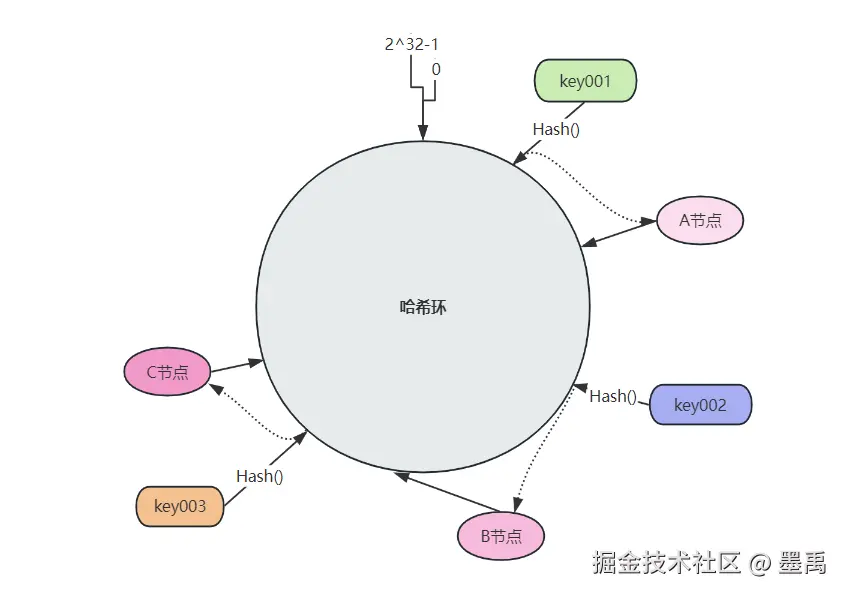

假设有 key001、 key002、 key003 三条数据， key001 将被路由到节点 A， key002 将被路由到节点 B， key003 将被路由到节点 C：


2.2.4 优缺点

当某个节点宕机时，只会影响到该节点和前一个节点的数据，但是其他位置的数据并不影响。例如，当 B 宕机时，原先A 和 B 之间的 key 会被路由到 C 节点（未宕机是 B ）：


此外，一致性哈希最主要的目的是解决扩容或者缩容问题，当节点数量发生变化时，只需重新映射和调整少量的数据，使大部分数据的映射关系保持不变。例如，当加入一个新节点 D 时，只需要将 C 和 D 之间的 key 重新映射到 D 即可，不需要针对所有数据进行迁移：


一致性哈希存在数据数据倾斜问题，当服务节点太少时，容易因为节点分布不均匀，导致大量数据被缓存到某一台或某几台服务器上，而其他服务器上的数据则相对较少。数据倾斜会导致某些服务器承受过高的访问压力，其性能可能会受到影响，甚至可能导致服务中断，进而影响整个系统的稳定性。

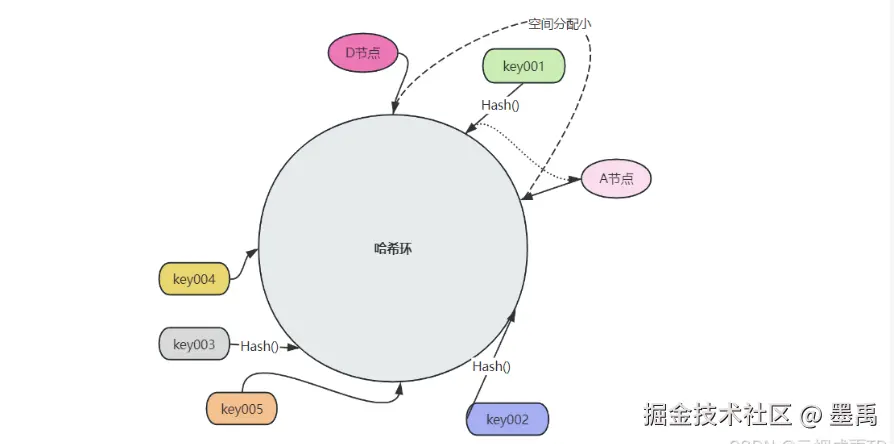

例如，下图中，只有两个节点，D - A之间分配的哈希环位置明显偏小，势必会造成 D 节点存储的数据远超过 A 节点：


2.3 哈希槽

Redis 在哈希取模和一致性哈希的基础上，实现了自己的数据分片策略。 Redis 也是对一个固定值（ 2^14 ）进行取模，其取模运算结果的范围是 0 到 2^14-1（16384）。 Redis 将所有可能的键空间分为 16384 个哈希槽（Hash Slot），每个槽可以存储一个或多个键值对。

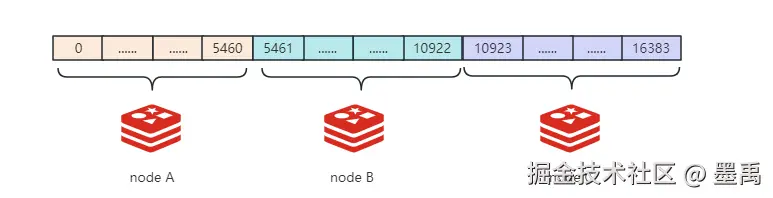

集群中的每个主节点，都会均匀分配哈希槽：


当存储或者查询 key 时，先使用 CRC16 循环冗余校验算法计算出 Key 的校验码，然后对计算结果使用 16384 进行取模计算，其结果为 0 - 16383 之间的整数，计算结果称为哈希槽编号，公式如下：

HASH_SLOT = CRC16(key) mod 16384

例如，使用 lettuce 计算出 key001 、key002 的哈希槽分别为 12657 、 274 ：

        // lettuce
        int key001 = SlotHash.getSlot("key001");
        int key002 = SlotHash.getSlot("key002");
        System.out.println(key001); // 12657
        System.out.println(key002); // 274

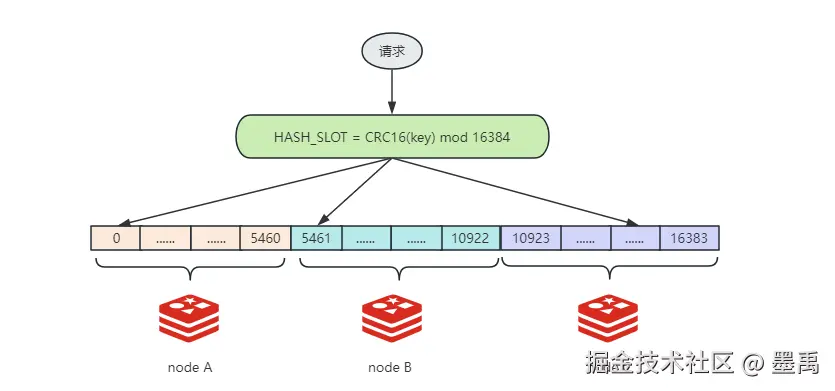

然后根据哈希槽编号找到实际的物理节点， key001 路由到 C 节点，key002 路由到 A 节点，整个过程示意图如下：


哈希槽能够将数据均匀地分布在多个节点上，相较于一致性哈希，解决了数据倾斜问题。当需要添加或移除节点时，Redis 集群可以利用哈希槽信息动态地重新分配数据，而不需要重新分片整个数据集，这样可以避免大规模的数据迁移。

关于可用性、扩容缩容涉及到的哈希槽分配，后面几篇会详细介绍
