背景

Kubernetes 和云原生技术在过去几年中经历了惊人的增长，企业采用 Kubernetes 的主要原因是它可以快速扩展，提高资源利用率，并且可迁移性优势明显。从本地部署 Kubernetes 向公有云托管 Kubernetes 环境迁移和跨云进行 Kubernetes 迁移的趋势正在加速，因为云上托管的 Kubernetes 服务的维护更加简单，可用性和可靠性更高。

迁移方案

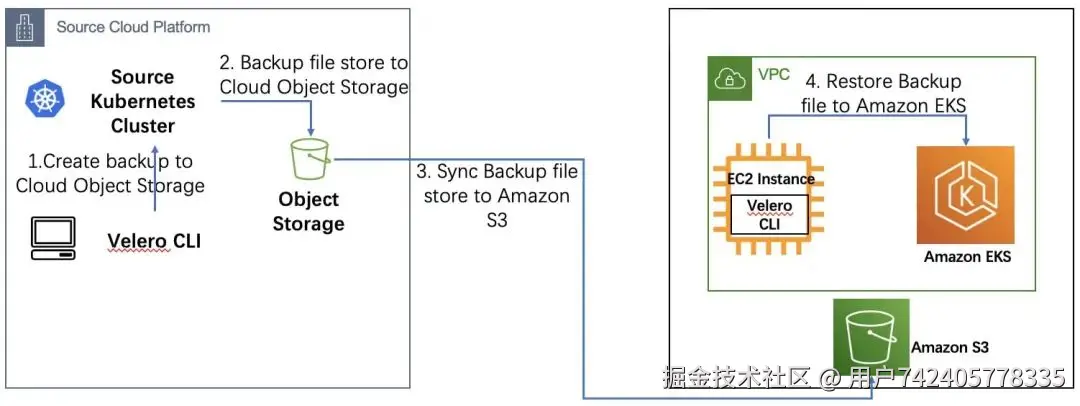

▌架构图


▌方案说明

  1. 在源 Kubernetes 集群所在云虚拟机上安装 Velero CLI

2. 在源 Kubernetes 集群上安装并启动 Velero server

3. 通过 Velero CLI 创建源 Kubernetes 集群上的有状态应用备份文件并存储到 Cloud Object Storage 中

4. 使用命令行工具将 Cloud Object Storage 中的备份文件同步到 Amazon S3

5. 在 Amazon EC2 上同样安装 Velero CLI

6. 在 Amazon EKS 上安装并启动 Velero server

7. 使用 Velero CLI 将 Amazon S3 桶中的备份文件恢复到 Amazon EKS 集群上

▌Velero 工具说明

Velero (之前的版本叫做 Heptio Ark)，一个开源工具，可以对 Kubernetes 集群进行安全备份和恢复，迁移 Kubernetes 集群资源和持久卷，对于应用部署类型，无论 Deployment 还是 StatefulSet 都可以支持。

Velero：

velero.io/

在 Kubenetes 集群中部署 Velero，可以实现以下功能：

● 备份集群资源，丢失时恢复

● 将集群资源迁移到其他集群

● 将生产集群资源复制到开发和测试集群

关于 Velero 的更多信息，请参见 Velero (velero.io/) 官方文档。

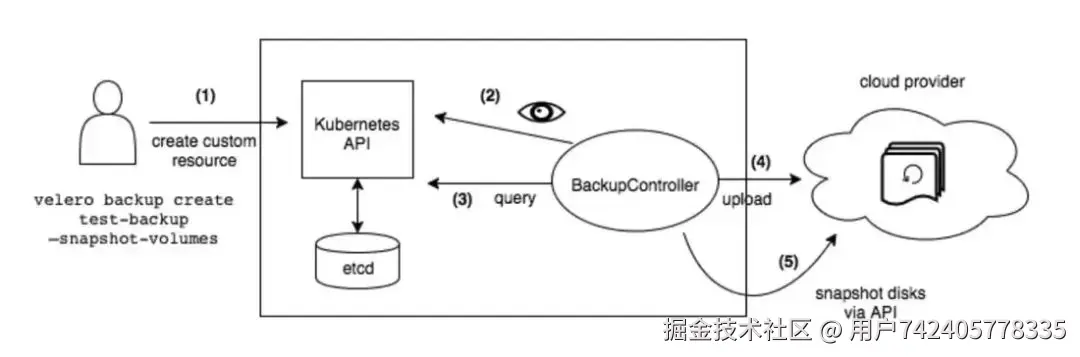

下图为 Velero 的工作流程图：


▌迁移原理

Velero 使用名为 restic 的免费开源备份工具备份和恢复 Kubernetes 卷。Velero 引入了三个 CRD (Custom Resource Definitions) 和关联的 Controllers。

restic：

github.com/restic/rest…

ResticRepository 用来管理 Velero 的 restic 存储库的生命周期，当请求备份时，Velero 会为每个 namespace 创建一个 restic 库,用于存储备份数据。PodVolumeBackup 用于 pod 中卷的静态备份，主 Velero 备份进程在找到带注释的 pod 时会为其创建备份，集群中的每个 node 上都会运行一个备份 controller 用来处理该节点上的 pod 的 PodVolumeBackup。PodVolumeRestore 是用于卷的静态恢复的 controller，Velero 执行 restic restore 命令来恢复 pod volume 数据。

在跨云迁移 Kubernetes 集群中的有状态服务时，由于经常使用的 Kubernetes 源集群的 CSI (Cloud Storage Interface) 不同于目标集群的 CSI，会导致无法直接使用 Snapshot 来进行备份、恢复，这是在跨云迁移时的一个难题（不同云平台之间的 CSI Driver 并不相同）。

所以使用 Snapshot 并不能完成有状态服务的迁移，在这里我们使用 Velero 的 File System Backup 功能来实现。Velero 不支持容器中 hostpath 的备份，所以请注意 Velero 支持的场景和功能是否满足需求。如果在迁移需求中需要进行增量数据迁移，此时建议使用应用自带的迁移方法，如可使用 Amazon DMS 去满足数据库的全量+增量数据迁移。

下面是备份恢复过程中的相关概念：

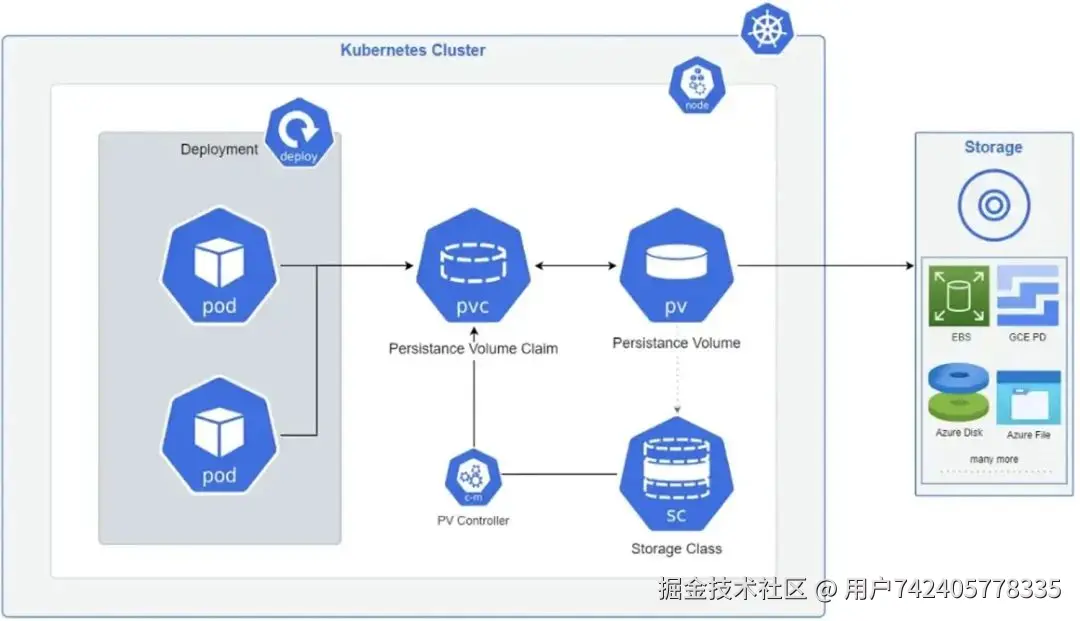

● Kubernetes Volume


Container 中的文件在磁盘上是临时存放的，这给 Container 中运行的较重要的应用程序带来一些问题。问题之一是当容器崩溃时文件丢失。第二个问题是在同一 Pod 中运行多个容器并共享文件时，如果 kubelet 重新启动容器，但容器会以干净的状态重启，此时无法共享数据。 Kubernetes 卷（Volume） 这一抽象概念能够解决这两个问题。

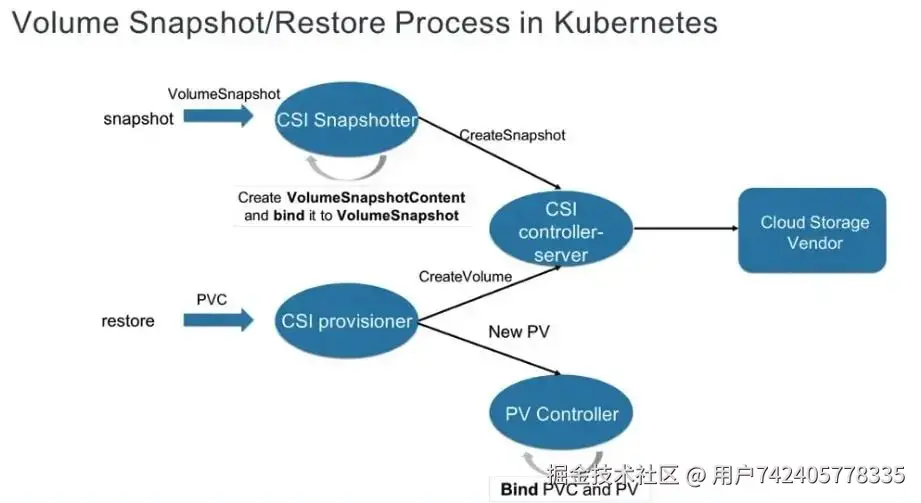

● Snapshot

在 Kubernetes 中，VolumeSnapshot 表示存储系统上卷的快照。

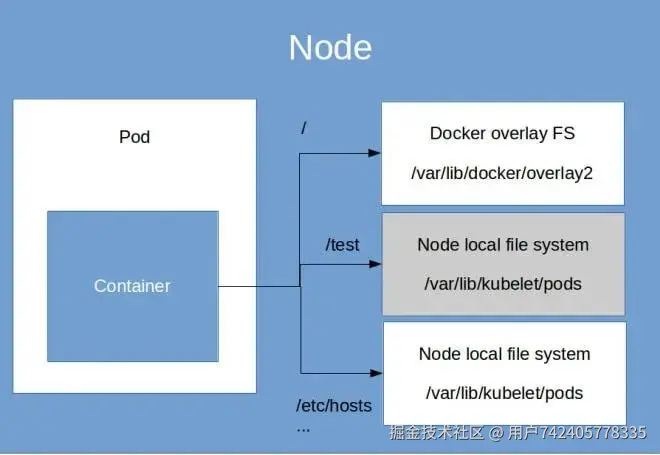

● File System Backup


Velero 支持从卷的文件系统备份和恢复附加到 Pod 的 Kubernetes 卷，称为文件系统备份（简称 FSB）或 Pod 卷备份。

03

迁移过程 Demo

环境部署

▌前提要求

● 具有某公有云（源）和 Amazon（目标）的账号

● 具有源和目标公有云的对象存储服务权限，这里我们使用 GCP Cloud Storage 和 Amazon S3

● 具有两个（源和目标）Kubernetes 集群，版本要求 1.16 以上，在这里我们使用 Amazon EKS 为例

● 两个 Kubernetes 集群都要安装 Velero，后面介绍具体的安装过程

▌在 Amzon 环境中部署 Velero CLI 并安装启动 Velero

参考：GitHub – vmware-tanzu/velero-plugin-for-aws: Plugins to support Velero on Amzon

github.com/vmware-tanz…

● 创建 S3 存储桶

注意：us-east-1 does not support a LocationConstraint. If your region is us-east-1, omit the bucket configuration:

BUCKET=
REGION=
aws s3api create-bucket \
    --bucket $BUCKET \
    --region $REGION \
    --create-bucket-configuration LocationConstraint=$REGION


aws s3api create-bucket \
    --bucket $BUCKET \
    --region us-east-1

● 为 Velero 设置权限

注意：在 Amzon 为 Velero 赋权有两种方式：第一种为使用 IAM USER AKSK；第二种为使用 kube2iam。在本文中我们使用第一种方式，如果需要第二种请参考上面的链接中的内容。

创建用户 Velero。也可以使用原有的用户的 AKSK，只需要替换掉 Velero 用户名即可:

aws iam create-user --user-name velero

创建 policy:

cat > velero-policy.json <<EOF
{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "ec2:DescribeVolumes",
                "ec2:DescribeSnapshots",
                "ec2:CreateTags",
                "ec2:CreateVolume",
                "ec2:CreateSnapshot",
                "ec2:DeleteSnapshot"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": [
                "s3:GetObject",
                "s3:DeleteObject",
                "s3:PutObject",
                "s3:AbortMultipartUpload",
                "s3:ListMultipartUploadParts"
            ],
            "Resource": [
                "arn:aws:s3:::${BUCKET}/*"
            ]
        },
        {
            "Effect": "Allow",
            "Action": [
                "s3:ListBucket"
            ],
            "Resource": [
                "arn:aws:s3:::${BUCKET}"
            ]
        }
    ]
}
EOF


aws iam put-user-policy \
  --user-name velero \
  --policy-name velero \
  --policy-document file://velero-policy.json

为 Velero 用户创建 AKSK:

aws iam create-access-key --user-name velero

上面的命令生成类似如下内容：

{
  "AccessKey": {
        "UserName": "velero",
        "Status": "Active",
        "CreateDate": "2017-07-31T22:24:41.576Z",
        "SecretAccessKey": ,
        "AccessKeyId":
  }
}

使用上面的 AKSK 生成 credential 文件 credentials-velero:

$aws configure


[default]
aws_access_key_id=
aws_secret_access_key=

● 安装 Velero CLI

#下载安装velero CLI
wget https://github.com/vmware-tanzu/velero/releases/download/v1.10.0/velero-v1.10.0-linux-amd64.tar.gz
tar -xvzf velero-v1.10.0-linux-amd64.tar.gz
sudo mv velero /usr/local/bin/
velero help

● 安装 Velero server

在参考上面 Amzon 的安装过程时，注意如下类似的安装命令的变量部分。另外，此处的 –secret-file 使用的是上面生成的 credentials 文件：credentials-velero，也可以直接使用之前存 AKSK 的 credential 文件，如：~/.aws/credentials

velero install --provider aws --plugins velero/velero-plugin-for-aws:v1.6.0 --bucket $bucketname --backup-location-config region=$REGION --snapshot-location-config region=$REGION --secret-file /home/ec2-user/.aws/credentials --use-node-agent restic/restic

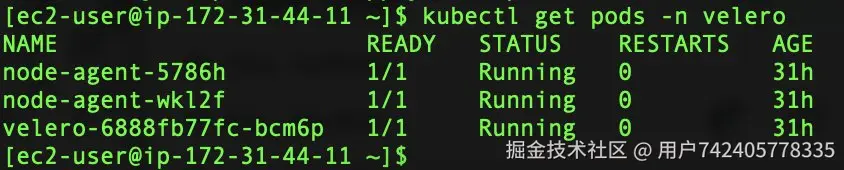

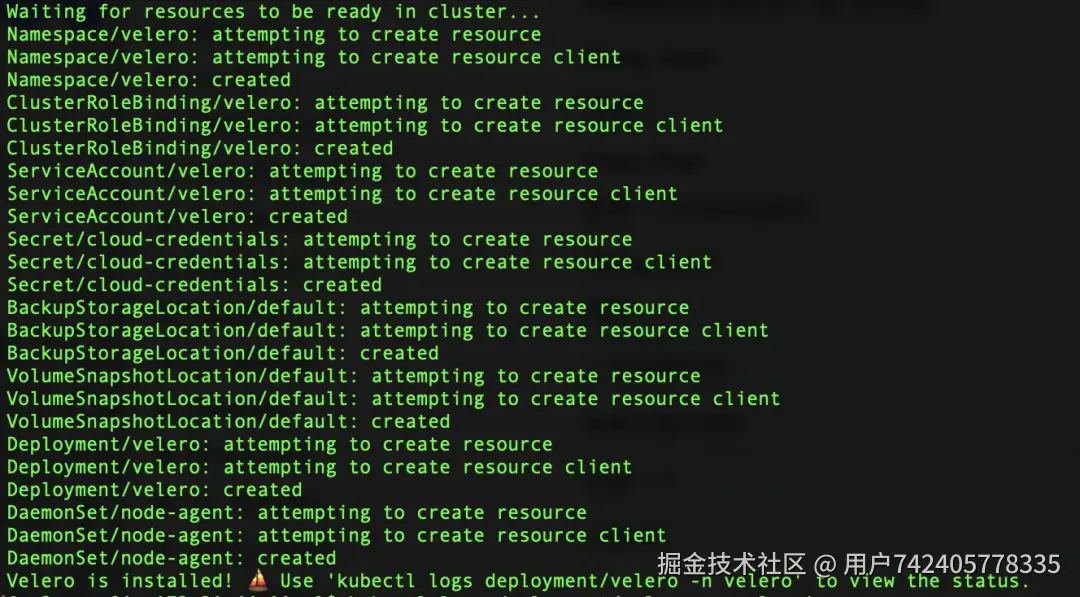

安装完后注意检查如下内容：



确认完以上类似内容出现后表示安装成功。

部署 Demo 应用

在cluster 上部署 Demo 应用,使用下面的 yaml 文件：

$kubectl apply -f mysql.yaml
---
apiVersion: v1
kind: Namespace
metadata:
  name: mysql
  labels:
    app: mysql
---
apiVersion: v1
kind: Service
metadata:
  name: mysql
  labels:
    app: mysql
    app.kubernetes.io/name: mysql
spec:
  ports:
  - name: mysql
    port: 3306
  clusterIP: None
  selector:
    app: mysql
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-mysql
  namespace: mysql
  labels:
    app: mysql
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 2Gi
---
apiVersion: apps/v1
kind: Statefulset
metadata:
  name: s-mysql
  namespace: mysql
  labels:
    app: mysql
spec:
  selector:
    matchLabels:
      app: mysql
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
      - image: mysql:5.6
        name: mysql
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: Password123!
        ports:
        - containerPort: 3306
          name: port-mysql
        volumeMounts:
        - name: vol-mysql
          mountPath: /var/lib/mysql
      volumes:
      - name: vol-mysql
        persistentVolumeClaim:
          claimName: pvc-mysql

验证部署是否成功：


在 pod 中写入要持久化存储的测试数据，执行如下命令：

kubectl exec d-mysql-7c748d6f47-j97bt -it /bin/bash -n mysql

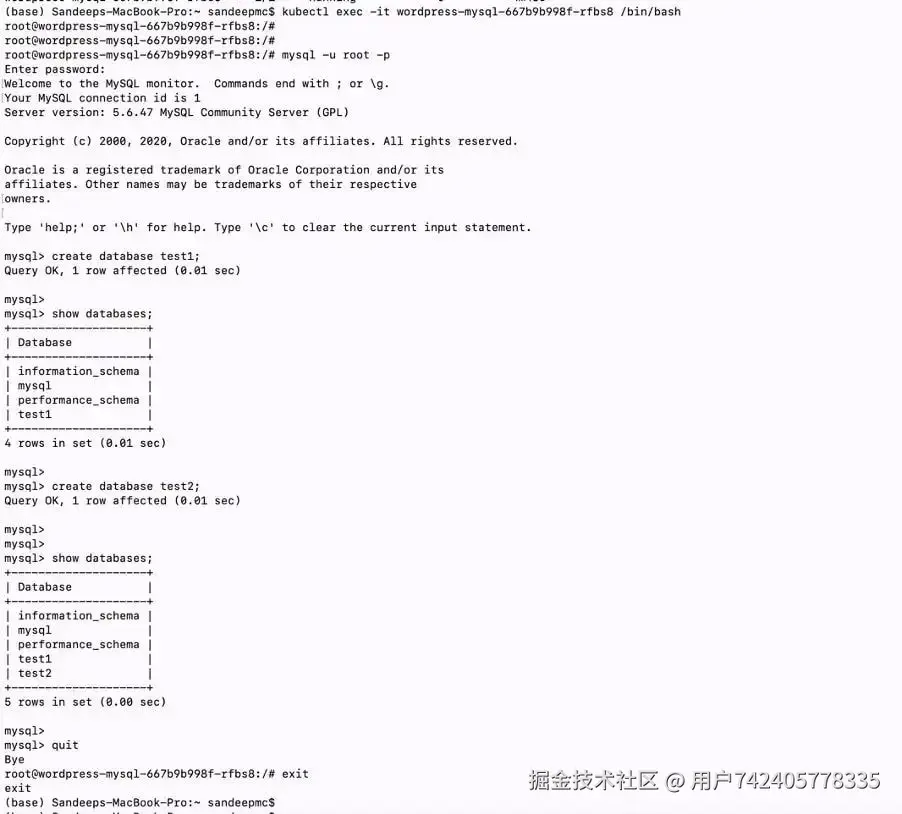

参考下面图中的操作内容进行数据写入测试：进入 pod；登录数据库，数据库登录密码见上面 yaml 文件中的环境变量 MYSQL_ROOT_PASSWORD；创建数据库 test1：


使用 Velero 迁移应用

在源集群上备份有状态应用：

a.在源集群上为包含要备份的卷的每个 pod 运行以下命令：

kubectl -n YOUR_POD_NAMESPACE annotate pod/YOUR_POD_NAME backup.velero.io/backup-volumes=YOUR_VOLUME_NAME_1,YOUR_VOLUME_NAME_2,...

举例：

kubectl -n mysql annotate pod/d-mysql-7c748d6f47-j97bt backup.velero.io/backup-volumes=vol-mysql

b.使用 velero 备份源集群的资源：

velero backup create NAME OPTIONS...

举例：

velero backup create mysql-backup-ann --include-namespaces mysql

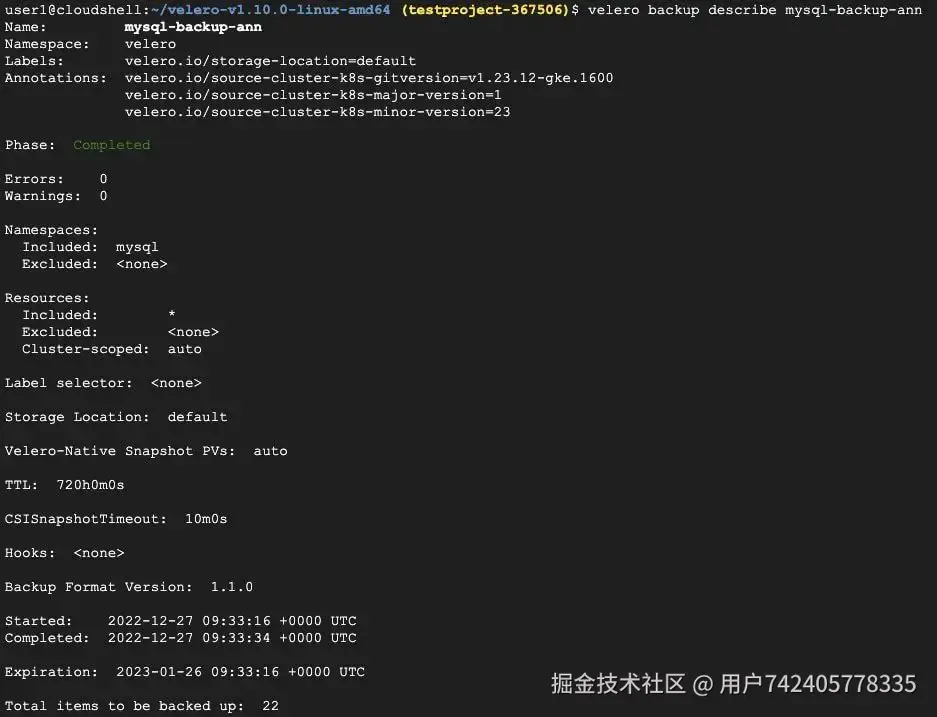

c.查看备份结果：

velero backup describe mysql-backup-ann


d.将备份内容传输到 Amazon S3 以用于在目标集群进行恢复（这部分内容要提前把 Amazon CLI 的 AKSK 权限设置好，不论是哪家公有云，都可以通过 CLI 的权限进行处理）:

gsutil -m rsync -rd gs://velerobucket s3://velero-global-bucket

在 Amazon EKS 集群上恢复有状态应用:

a.查看备份内容是否存在:

velero backup get


b.进行恢复操作:

velero restore create mysql-restore-ann --from-backup mysql-backup-ann

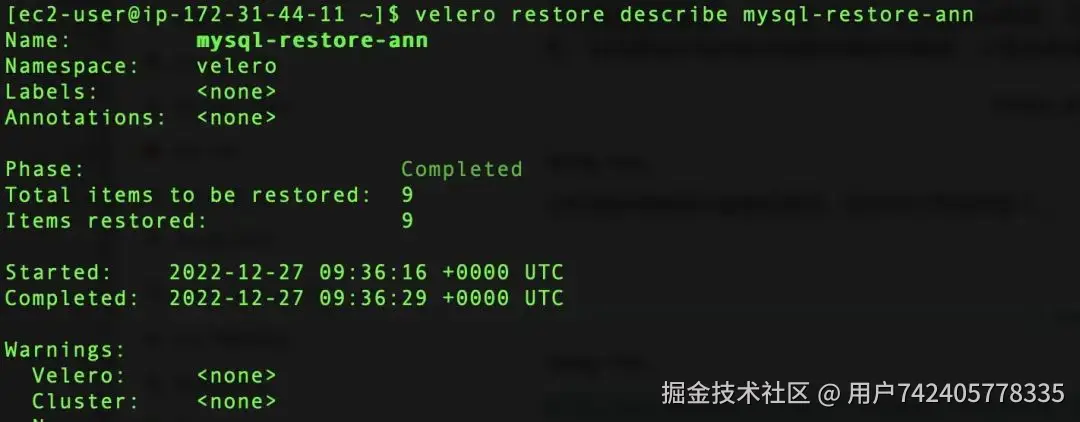

c.查看恢复结果:

velero restore describe mysql-restore-ann

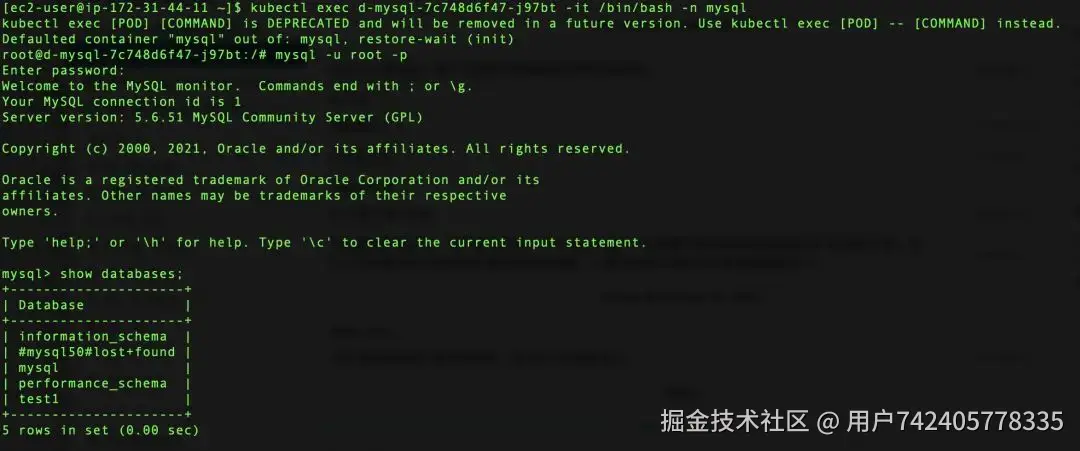

d.进入 pod 查看数据是否恢复，看到有 test1 这个数据库后证明源集群中的数据被恢复到了目标集群中，操作命令请参考下图：


Clean up

kubectl delete namespace/velero clusterrolebinding/velero
kubectl delete crds -l component=velero
kubectl delete ns mysql

04

结论

通过上面的测试，我们可以发现 Velero 的 File System Backup 功能可以有效的对源 Kubernetes 集群中的服务进行迁移，这解决了很多想将有状态服务迁移到云上或跨云迁移的客户的问题。
