前言
端口流量是将一个或多个源端口的数据流量转发到某一个指定端口来实现对网络的监听 端口镜像技术一般用于网络工程师故障排除与调试，用端口镜像技术来监控特定网络端口的数据包流量； 或用于网络安全设备旁挂，以实现流量分析。华三交换机最大支持端口镜像组为8个，目的端口一般只能一个

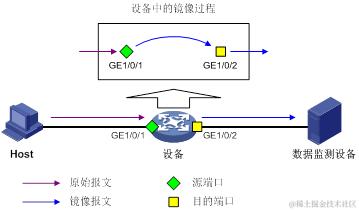

本地端口镜像
使用与一个源端口一个目的端口 在完成源端口和目的端口的配置之后，本地镜像组才能生效。
配置举例

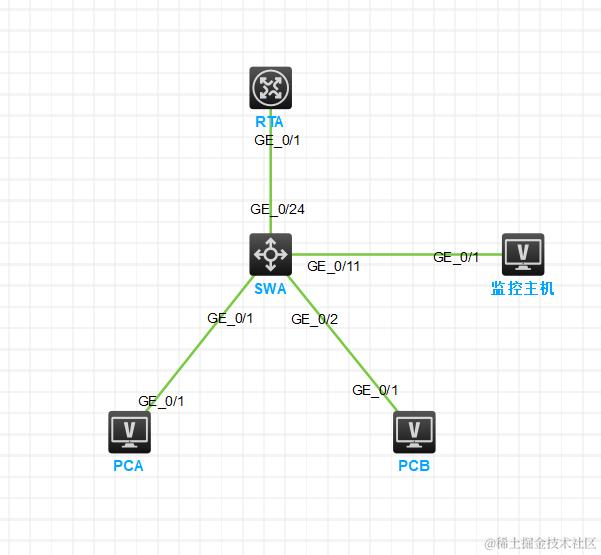

如上图所示 交换机SWA的g0/1与g0/2作为镜像的源端口 g0/11为目的端口 g0/24为上行端口 监视PCA/PCB双向流量
SWA配置
[SWA]mirroring-group 1 local // 创建本地镜像组
[SWA]mirroring-group 1 mirroring-port GigabitEthernet 1/0/1 to GigabitEthernet 1
/0/2 both // 配置本地镜像组1的源端口为GE1/0/1和GE1/0/2，并镜像两端口的双向流量
[SWA]mirroring-group 1 monitor-port GigabitEthernet 1/0/11 // 配置目的端口g1/0/11
[SWA]interface GigabitEthernet 1/0/11
[SWA-GigabitEthernet1/0/11]undo stp enable // 在目的端口GE1/0/11上关闭生成树协议，以免影响镜像功能的正常使用。
[SWA]display mirroring-group all // 查看镜像组配置信息
Mirroring group 1:
Type: Local
Status: Active
Mirroring port:
GigabitEthernet1/0/1 Both
GigabitEthernet1/0/2 Both
Monitor port: GigabitEthernet1/0/11
远程端口镜像
- 出端口方式

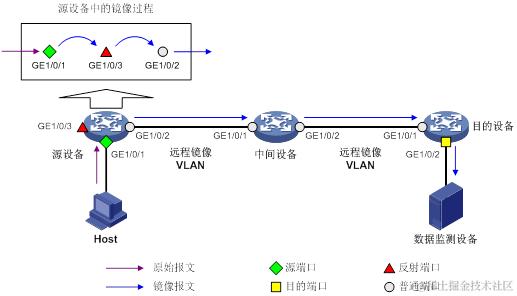

- 反射端口方式

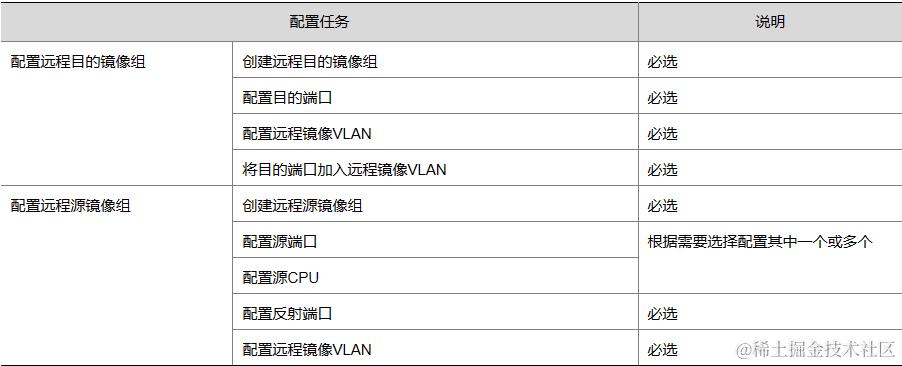

配置远程镜像组
- 创建远程镜像组
[H3C]mirroring-group <group-id> remote-source
- 配置源端口
mirroring-group <group-id> mirroring-port <interface-list> { both | inbound | outbound} // 系统视图下
mirroring-group <group-id> mirroring-port { both | inbound | outbound } // 接口视图下
// 注意事项
1. 请不要将源端口加入到远程镜像VLAN中，否则会影响镜像功能的正常使用。
2. 一个镜像组内可以配置多个源端口。
3. 不支持二层聚合接口和三层聚合接口作为镜像组的源端口。
4. 通常，一个端口只能被一个镜像组用作源端口；而在支持多目的端口的设备上，一个端口可被多个镜像组用作源端口。但源端口不能再被用作本镜像组或其他镜像组的反射端口、出端口或目的端口。
5. 请不要将使能EVB功能的端口配置为镜像组的源端口，否则将造成镜像功能无法正常工作。
- 配置反射端口
mirroring-group <group-id> reflector-port <interface-type> <interface-number> // 系统视图下
mirroring-group <group-id> reflector-port // 接口视图下
// 注意事项
1. 建议选择设备上未被使用的端口作为反射端口，并不要在该端口上连接网线，否则会影响镜像功能的正常使用。
2. 在将端口配置为反射端口时，该端口上已存在的所有配置都将被清除；在配置为反射端口后，该端口上不能再配置其他业务。
3. 当IRF端口只绑定了一个物理端口时，请勿将该物理端口配置为反射端口，以免IRF分裂。
4. 一个镜像组内只能配置一个反射端口。
5. 只有当端口的双工模式、端口速率和MDI属性值均为缺省值时，才能将其配置为反射端口。当端口已配置为反射端口后，不能再修改其双工模式、端口速率和MDI属性值，即这些属性只能取缺省值。
6. IRF环境下，不支持配置IRF物理端口作为反射端口方式实现二层远程端口镜像功能。
- 配置出端口
mirroring-group <group-id> monitor-egress <interface-type> <interface-number> 系统视图下为远程源镜像组配置出端口
// 注意事项
1. 请不要在出端口上配置下列功能：生成树协议、]()802.1X、IGMP Snooping、静态ARP和MAC地址学习，否则会影响镜像功能的正常使用。
2. 出端口不能是现有镜像组的成员端口。
3. 一个镜像组内只能配置一个出端口。
- 配置远程镜像VLAN
mirroring-group <group-id> remote-probe vlan <vlan-id> // 在系统视图下为远程源镜像组配置远程镜像VLAN
// 注意事项
1. 当一个VLAN已被指定为远程镜像VLAN后，请不要将该VLAN再作其他用途。
2. 源设备和目的设备上的远程镜像组必须使用相同的远程镜像VLAN。
配置举例 （非固定反射端口方式）

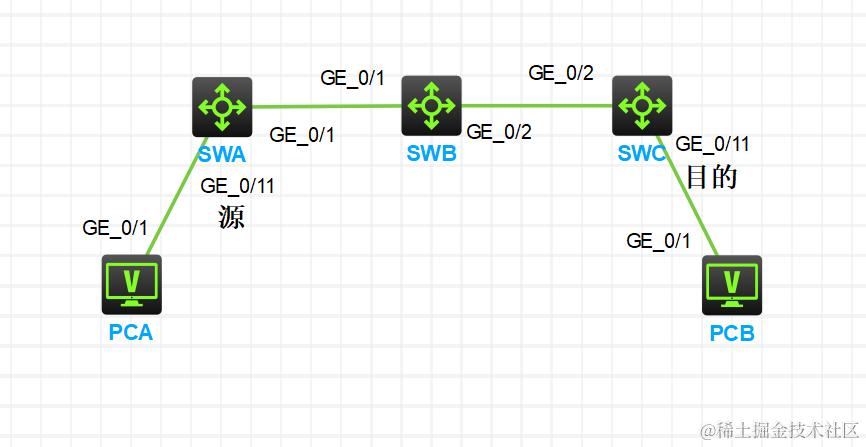

如图所示 SWA为源设备 SWB为中间设备 SWC为目的设备 PCA为被监控对象 PCB为监控对象 SWA的g1/0/11为源端口 vlan30为远程镜像VLAN g1/0/3为反射端口 SWCg1/0/11为目的端口 远程镜像vlan为VLAN30
SWA配置
// 创建远程源镜像组
[SWA]mirroring-group 1 remote-source
// 配置源端口g1/0/11 反射端口g1/0/3 远程镜像VLAN30
[SWA]mirroring-group 1 mirroring-port GigabitEthernet 1/0/11 both
[SWA]mirroring-group 1 reflector-port GigabitEthernet 1/0/3
This operation may delete all settings made on the interface. Continue? [Y/N]: y
[SWA]
[SWA]vlan 30
[SWA-vlan30]undo mac-address mac-learning enable // 关闭MAC地址学习功能
[SWA]mirroring-group 1 remote-probe vlan 30
Make sure the VLAN has not been used for any other purpose. Mirrored packets will be broadcast within the VLAN after the configuration. Continue? [Y/N]: y
[SWA]
// 配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过。
[SWA]interface g1/0/1
[SWA-GigabitEthernet1/0/1]port link-type trunk
[SWA-GigabitEthernet1/0/1]port trunk permit vlan 30
SWB配置
// 配置g1/0/1 g1/0/2 为Trunk 放行VLAN30
[SWB]vlan 30
[SWB-vlan30]undo mac-address mac-learning enable
[SWB]interface g1/0/1
[SWB-GigabitEthernet1/0/1]port link-type trunk
[SWB-GigabitEthernet1/0/1]port trunk permit vlan 30
[SWB]interface g1/0/2
[SWB-GigabitEthernet1/0/2]port link-type trunk
[SWB-GigabitEthernet1/0/2]port trunk permit vlan 30
SWC配置
// 配置g1/0/2口 放行VLAN30
[SWC]interface g1/0/2
[SWC-GigabitEthernet1/0/2]port link-type trunk
[SWC-GigabitEthernet1/0/2]port trunk permit vlan 30
// 创建远程目的镜像组
[SWC]mirroring-group 2 remote-destination
// 配置远程镜像VLAN
[SWC]vlan 30
[SWC-vlan30]undo mac-address mac-learning enable
[SWC]mirroring-group 2 remote-probe vlan 30
Make sure the VLAN has not been used for any other purpose. Mirrored packets will be broadcast within the VLAN after the configuration. Continue? [Y/N]: y
[SWC]
// 配置目的端口
[SWC]interface g1/0/11
[SWC-GigabitEthernet1/0/11]mirroring-group 2 monitor-port
[SWC-GigabitEthernet1/0/11]port access vlan 30
[SWC-GigabitEthernet1/0/11]undo stp enable
