三极管
可以使用小电流驱动大电流。

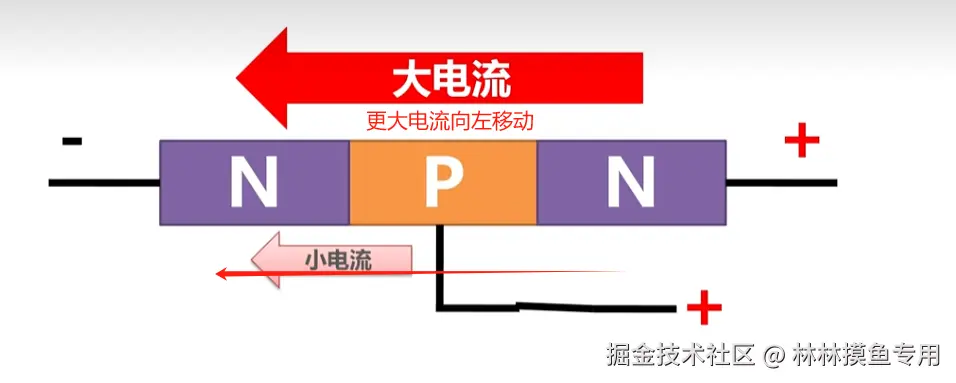

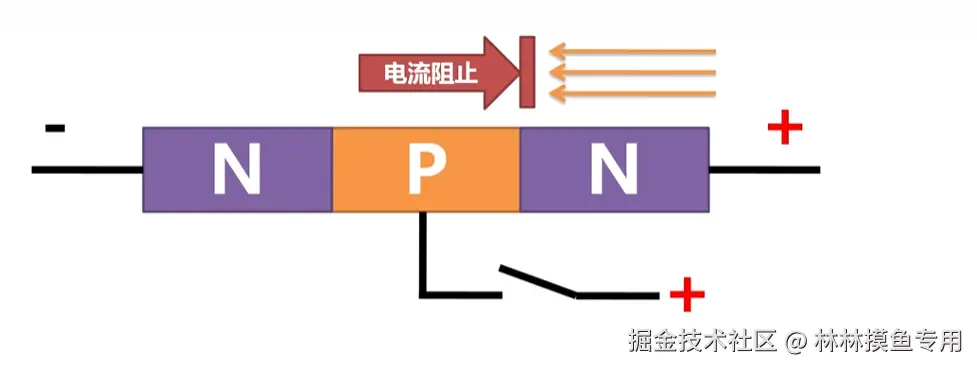

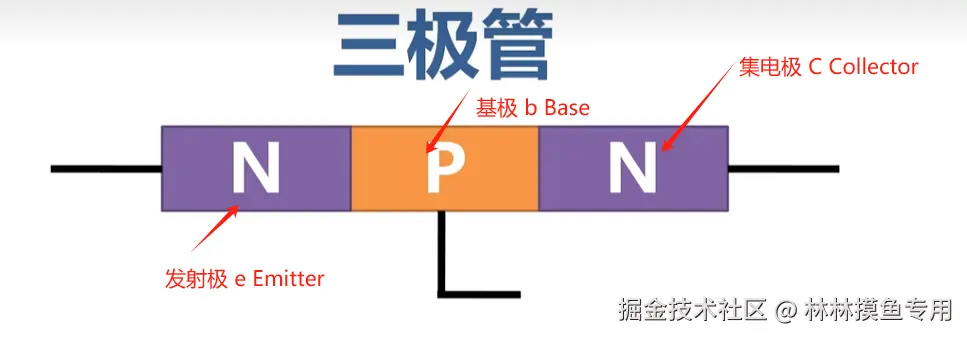

NPN型三极管
原理图对应

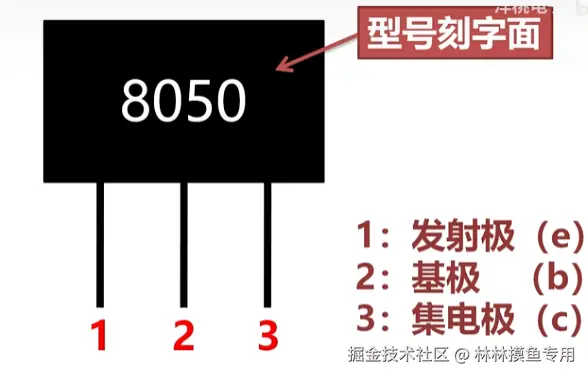

实物图对应

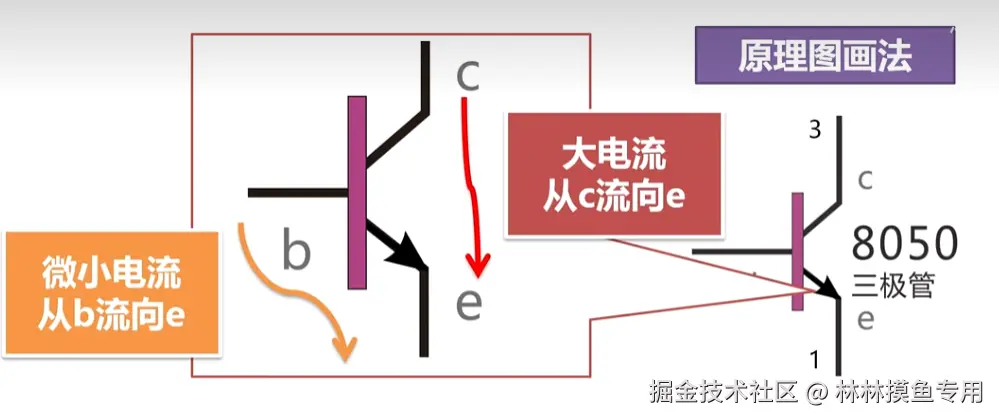

原理图画法

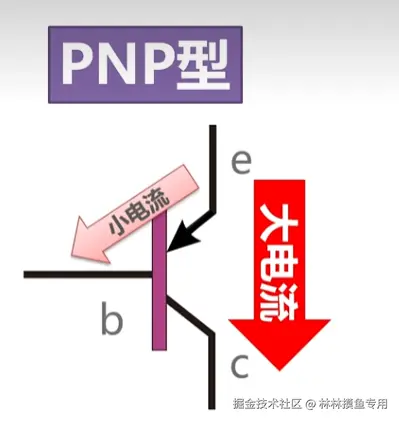

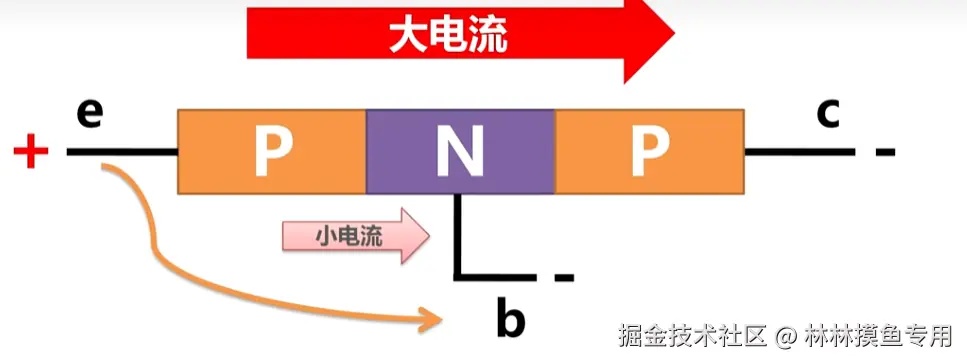

PNP型三极管
微小电流由 e流向b、只有e和b之间由微小电流时、大电流才能从e流向c。 和NPN的流向正好相反。

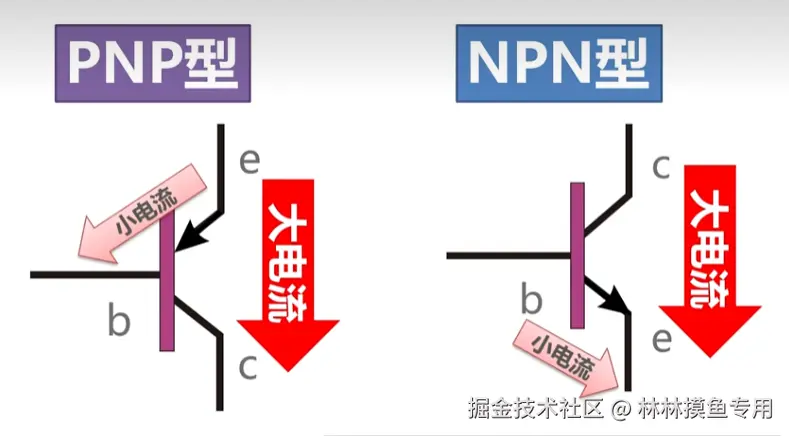

PNP NPN结论
这个图必须记住。
实验

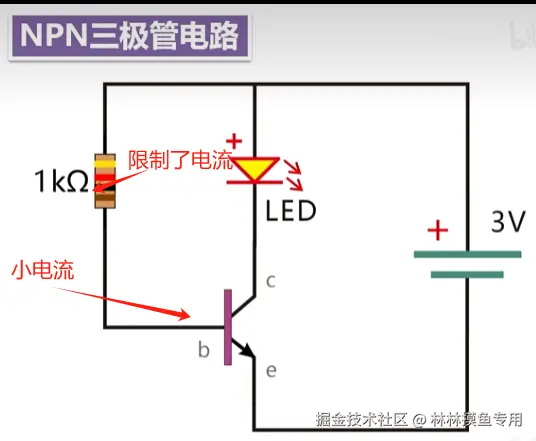

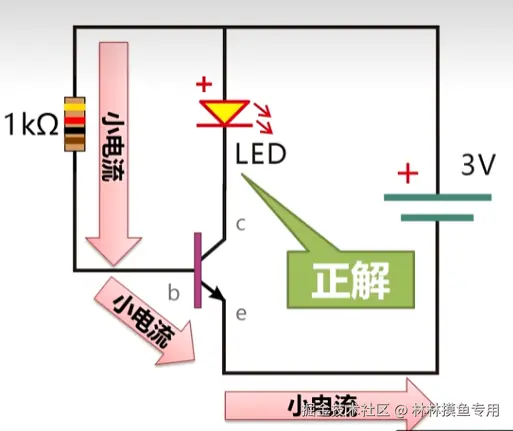

实验1 NPN控制LED灯

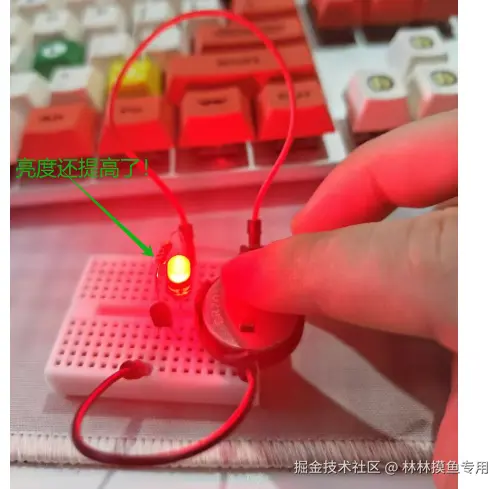

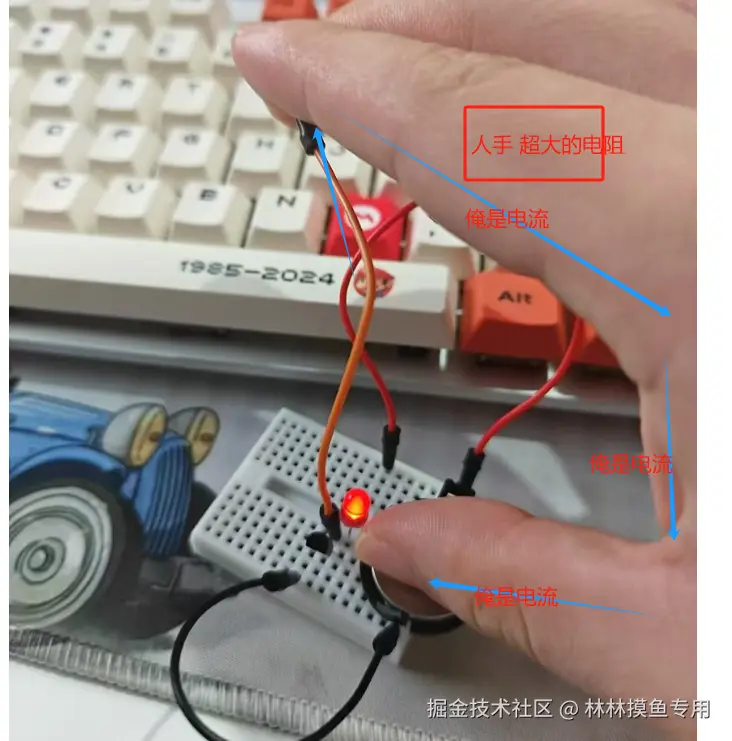

用手夹着这根线和电源也能亮。
说明特别特别特别小的微弱电流也能驱动！

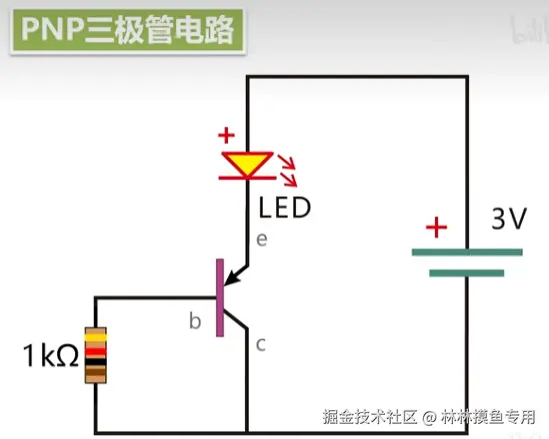

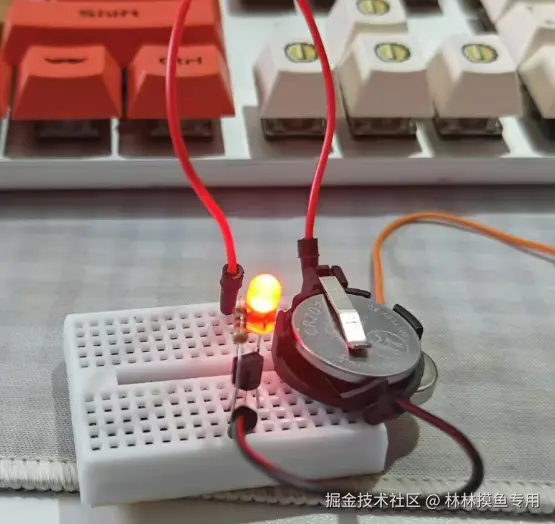

实验2 PNP控制LED灯
注意这里的b极回路是电源的负极。
使用三极管开关电路

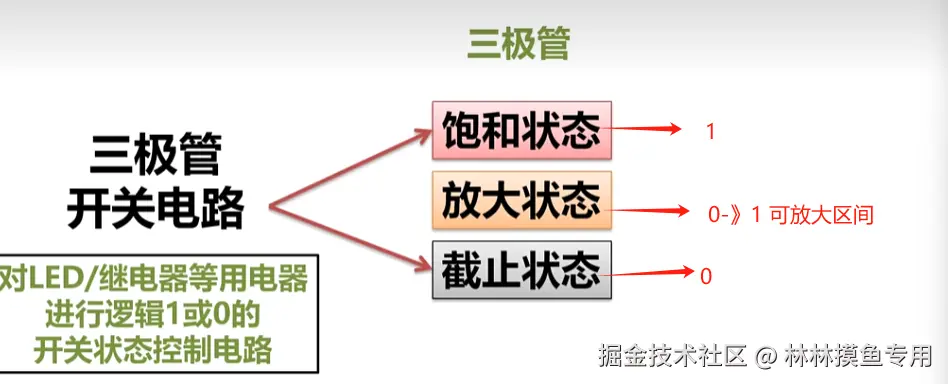

三极管三种状态。
饱和+截至 可以用于开关电路（数字电路）
方法状态可用于类似 扬声器这种声音不断变大的电路。（模拟电路 连续信号）
漏电情况和解决

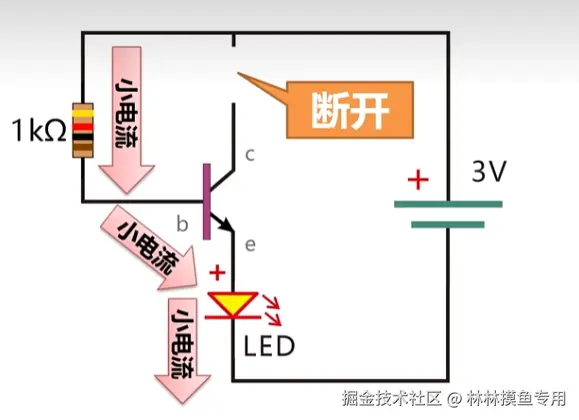

npn 集电极断开时、也会有微小电流通过。会出漏电情况。
解决

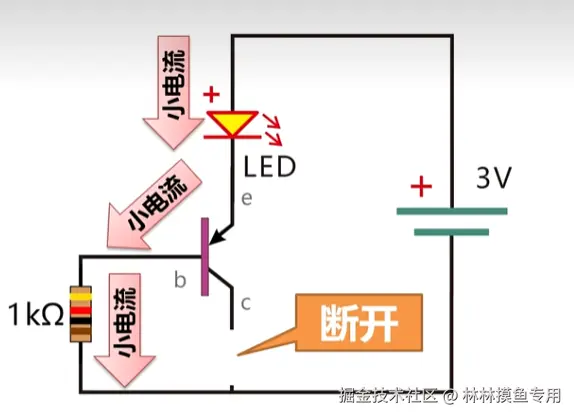

同样PNP也会
因此
PNP 的LED灯要连在 集电极。
NPN 的LED灯要连在 发射极。

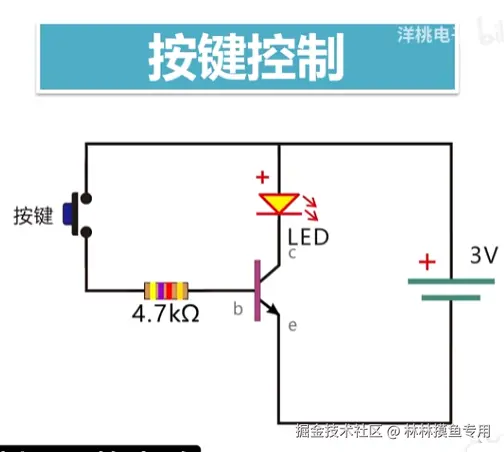

按键控制LED

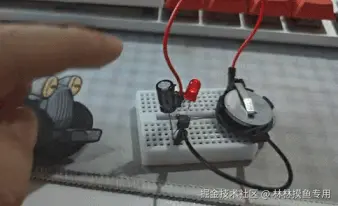

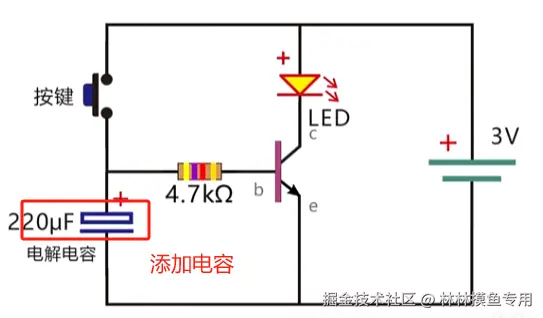

延迟按键控制
添加电容 连接B和E 发现松开按键 逐步变暗。实现了延迟关灯。

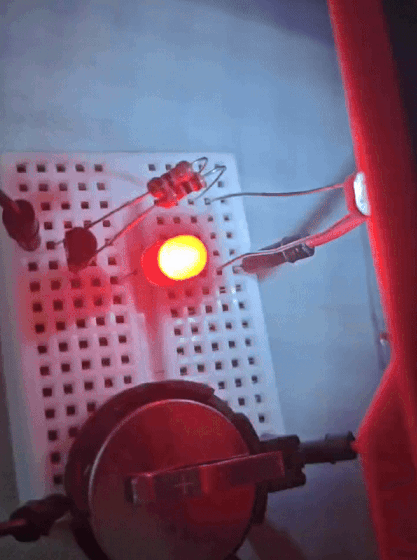

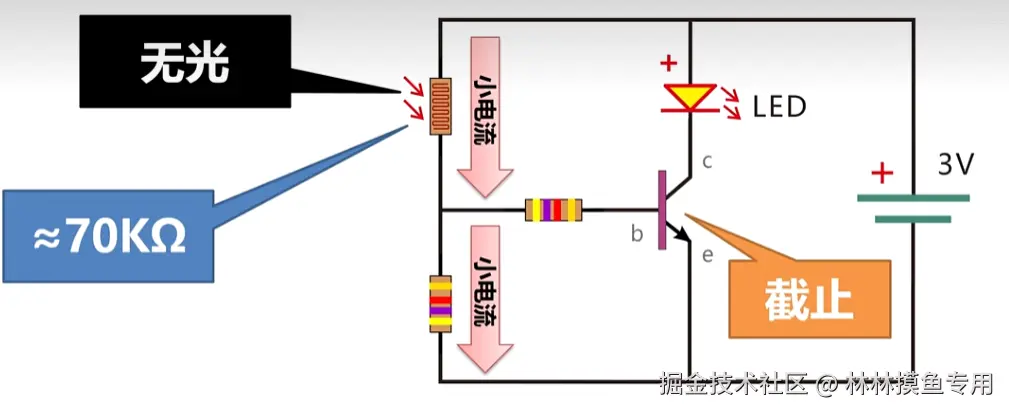

实验
手电筒照亮、不照不亮。
电压不变、光线强时，下半部分电阻变小、电压升高、高于了b极、这时三极管B端电压较小、这时电流走b端。
电压不变、光线暗时，下半部分电阻变大、电压变低、低于了b极、这时三极管b端电压较大、这时电流走偏置电阻这里。
三极管放大电路

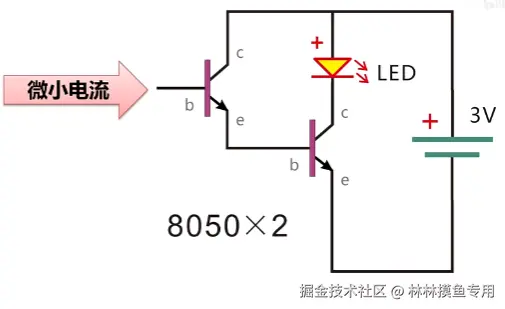

2重放大

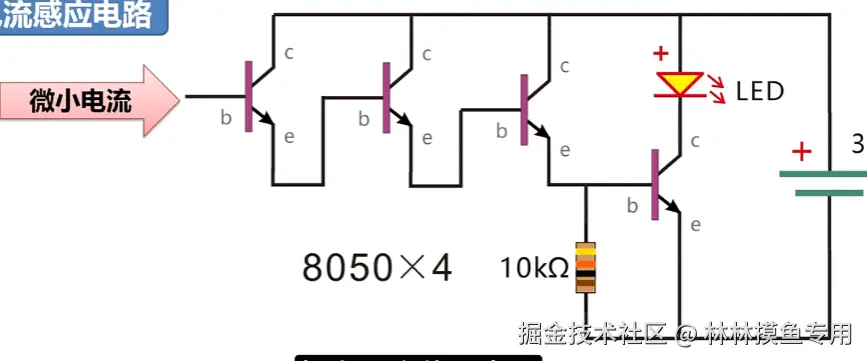

四重放大
加10K的电阻时为了不触摸时、LED不点亮。
对极弱电流放大。

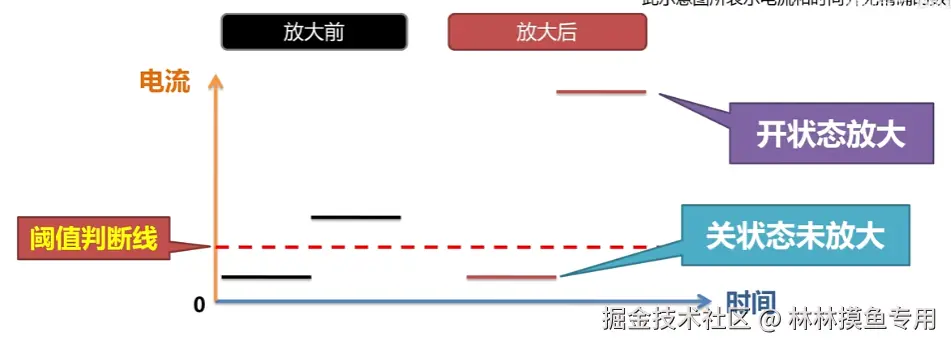

数字信号放大

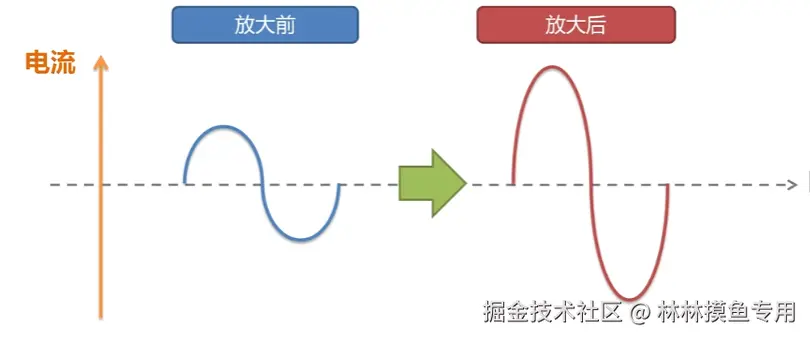

模拟信号放大
波形连续的信号。

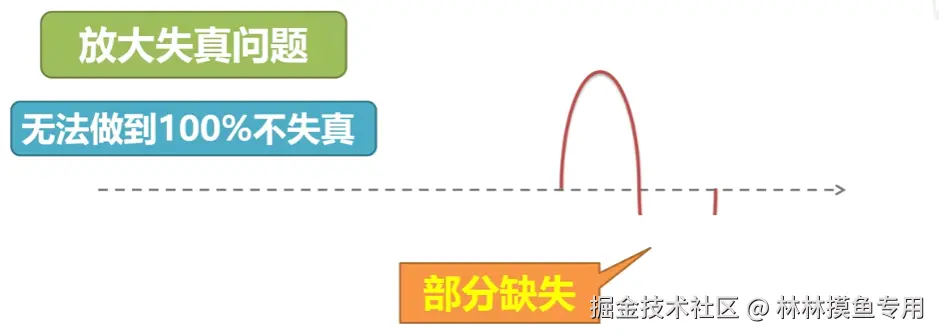

放大后肯能丢失、丢失的一段称为失真。
好的耳机 放大音量时，失真率低。

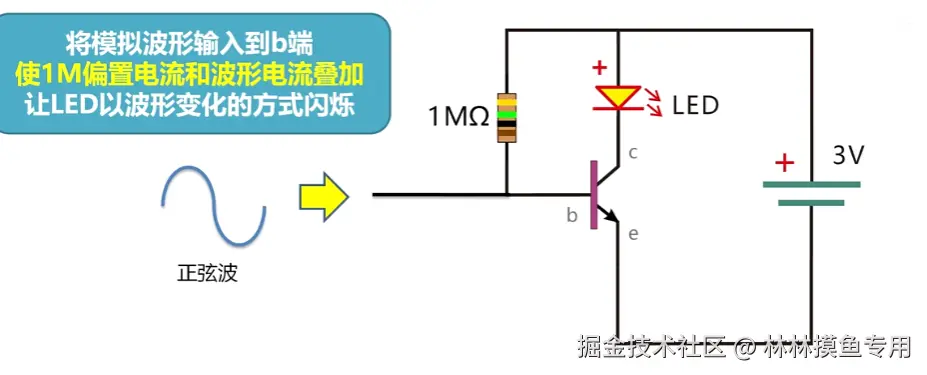

三极管中的放大状态，改变模拟信号大小。
当波形电流变大时、e端的电流也会随之变大。 当波形电流变小时、e端的电流也会随之变小。
