前言
本次内容涉及设备配置的导出与导入 涉及的技术包含FTP内容 教会你简简单单的导入或者导出配置脚本
工具准备
| 软件 | 版本 | 介绍 |
|---|---|---|
| HCL | v5.10.2 | 华三模拟器 |
| XFTP7 | vBuild 0155 | 传输工具 |
- HCL所需的 Oracle VM VirtualBox 按照所需版本安装即可
配置举例
实验要求
要求导出RTA路由器的配置文件 并且修改后再导入配置

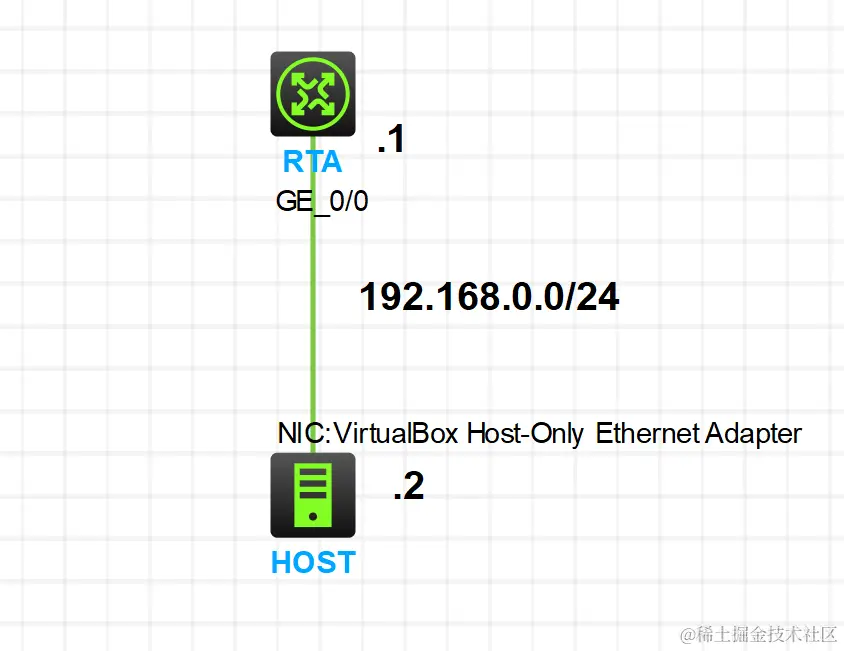

网络拓扑
RTA配置
[RTA]local-user RTA
[RTA-luser-manage-RTA]password simple admin@1234
[RTA-luser-manage-RTA]service-type ftp
[RTA-luser-manage-RTA]authorization-attribute user-role network-admin
[RTA-luser-manage-RTA]qu
[RTA]line vty 0 4
[RTA-line-vty0-4]authentication-mode scheme
[RTA-line-vty0-4]user-role network-operator
[RTA-line-vty0-4]qu
[RTA]ftp server enable
[RTA]interface GigabitEthernet 0/0
[RTA-GigabitEthernet0/0]ip address 192.168.0.1 255.255.255.0
[RTA-GigabitEthernet0/0]qu
HOST
-
运行XFTP软件
-

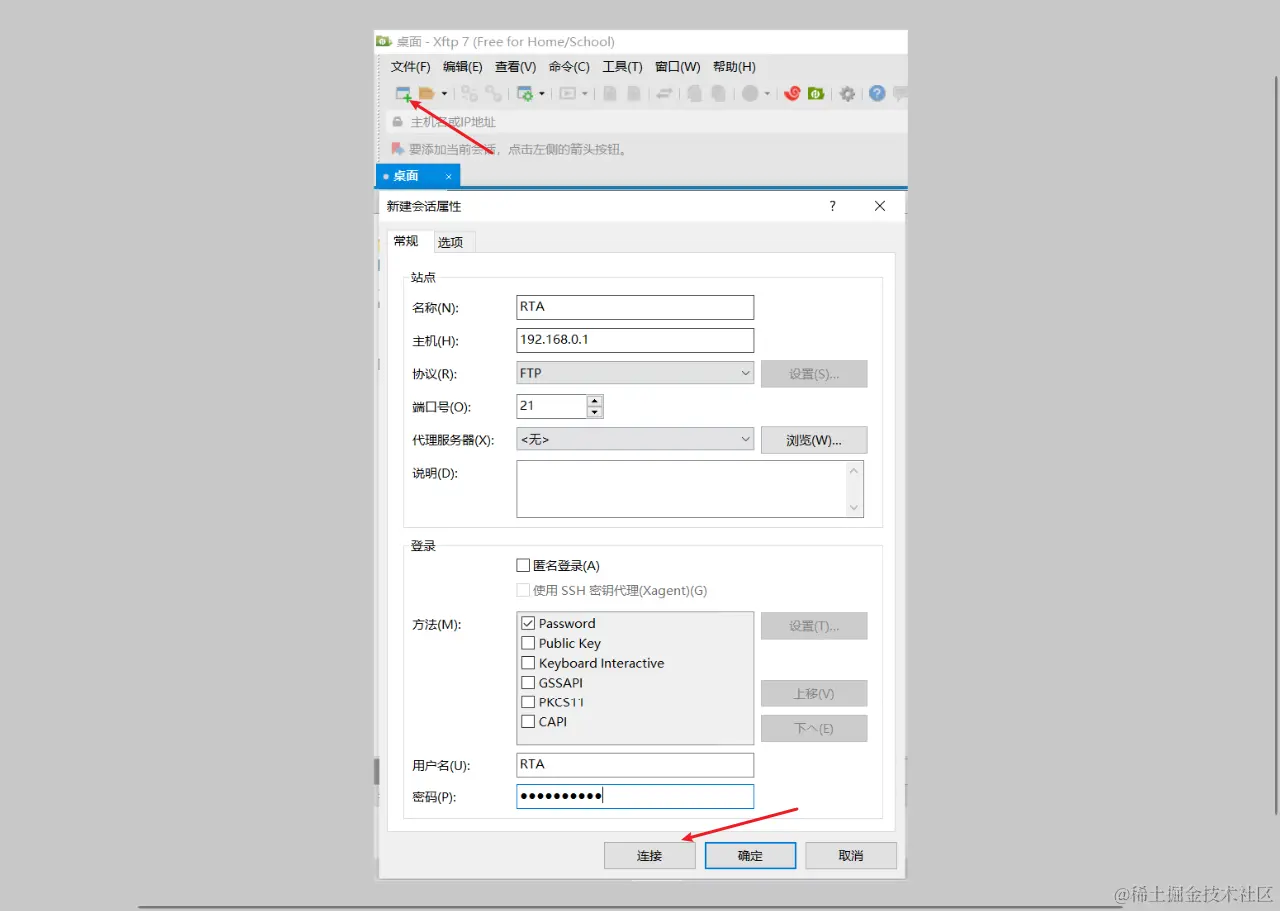

新添会话以及属性
-
传输配置文件
-

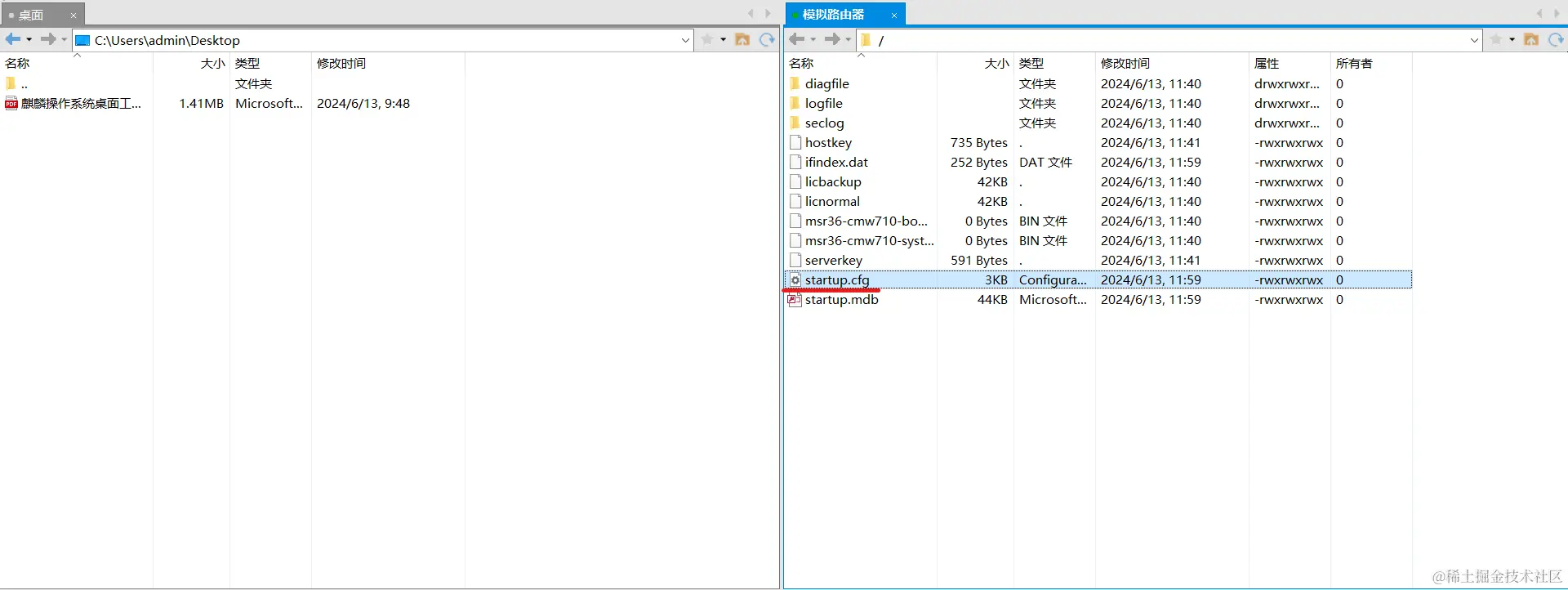

使用XFTP
-

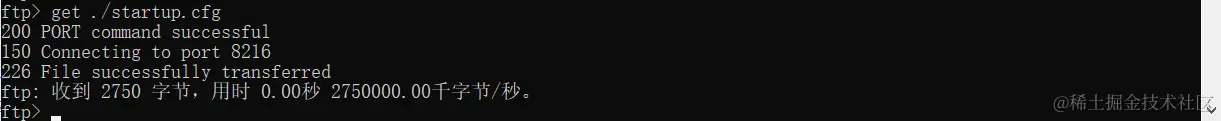

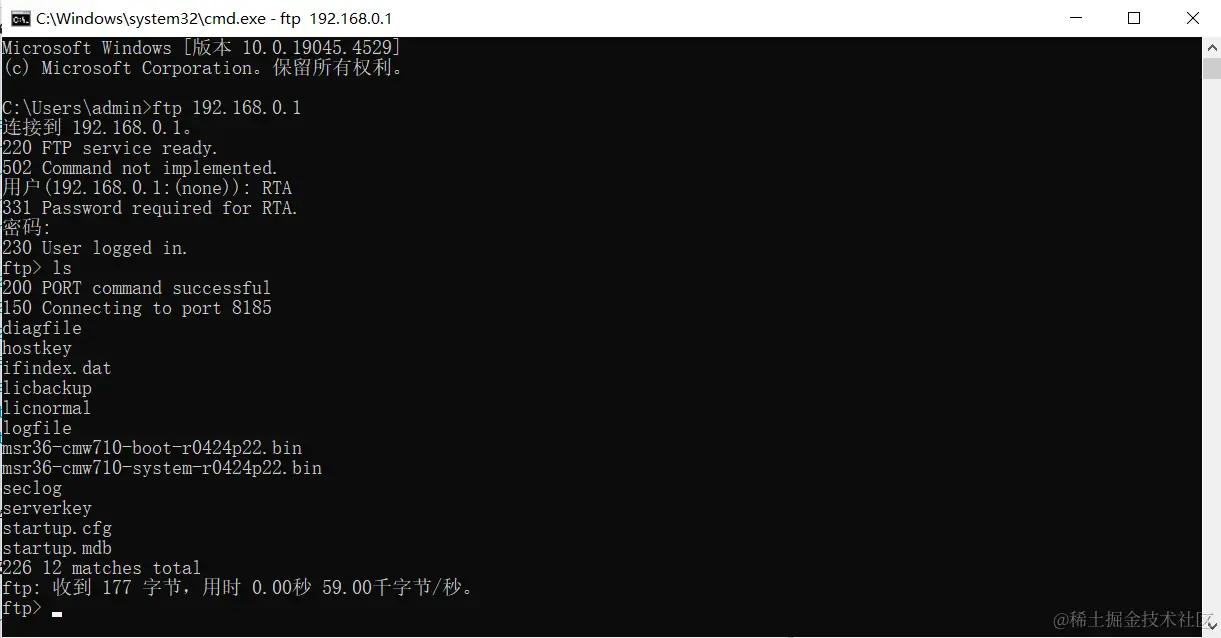

使用CMD
C:\Users\admin 导出后文件路径
- 修改脚本配置 导入配置
<RTA>tftp 192.168.0.2 get startup_fix.cfg
Press CTRL+C to abort.
% Total % Received % Xferd Average Speed Time Time Time Current
Dload Upload Total Spent Left Speed
100 2612 100 2612 0 0 274k 0 --:--:-- --:--:-- --:--:-- 850k
Writing file...Done.
<RTA> // 导入配置
<RTA>dir
Directory of flash: (VFAT)
0 drw- - Jun 13 2024 11:40:22 diagfile
1 -rw- 735 Jun 13 2024 11:41:54 hostkey
2 -rw- 252 Jun 13 2024 11:59:30 ifindex.dat
3 -rw- 43136 Jun 13 2024 11:40:22 licbackup
4 -rw- 43136 Jun 13 2024 11:40:22 licnormal
5 drw- - Jun 13 2024 15:09:56 logfile
6 -rw- 0 Jun 13 2024 11:40:22 msr36-cmw710-boot-r0424p22.bin
7 -rw- 0 Jun 13 2024 11:40:22 msr36-cmw710-system-r0424p22.bin
8 drw- - Jun 13 2024 11:40:22 seclog
9 -rw- 591 Jun 13 2024 11:41:54 serverkey
10 -rw- 2612 Jun 13 2024 15:06:16 startup.cfg
11 -rw- 44700 Jun 13 2024 11:59:30 startup.mdb
12 -rw- 2612 Jun 13 2024 15:16:49 startup_fix.cfg // 导入成功
1046512 KB total (1046332 KB free)
<RTA>
- 修改下次启动脚本为修改版
<RTA>startup saved-configuration startup_fix.cfg
Please wait...... Done.
// 修改下次启动脚本
- 效果检验
<RTA>reboot // 重启设备
Start to check configuration with next startup configuration file, please wait.........DONE!
Current configuration may be lost after the reboot, save current configuration? [Y/N]:n
This command will reboot the device. Continue? [Y/N]:y
Now rebooting, please wait...
%Jun 13 15:09:57:887 2024 RTA DEV/5/SYSTEM_REBOOT: System is rebooting now.
Press ENTER to get started.
<router>%Jun 13 15:10:37:773 2024 router SHELL/5/SHELL_LOGIN: Console logged in from con0.
<router>
<router>
<router>
<router>
