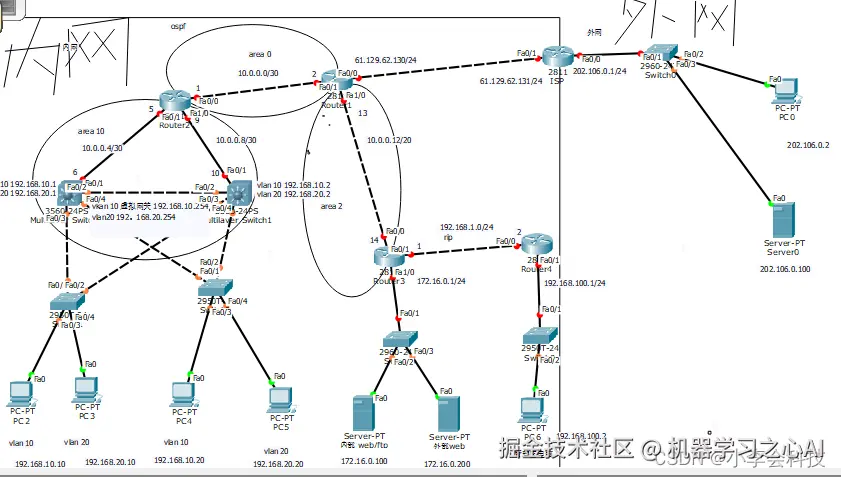

  1. 配置三层  热备  生成树  ospf 和 rip 以及他们之间的重分发等将内网 全通
  2. 做pat 让 vlan 10  vlan 20 网段的用户可以访问外网 外网地址映射到路由器外接口地址
  3. 做静态nat 将 外部web  映射到 61.129.62.150  让外网终端可以访问内部的  "外部web"
  4. 做扩展acl 列表
  5. 让vlan 10 和 vlan 20 用户能够访问ftp 但不能ping 同ftp 也不能访问 内部web可以访问外部web
  6. 让管理区电脑可以访问所有 服务器 但不能访问ftp .

2. 实验命令：

三层交换机配置

三层交换机一

ip routing

int f0/1

no sw

ip add 10.0.0.6  255.255.255.252

no sh

vlan 10

vlan 20

int range f0/2 -4

sw tr en do

sw mo tr

interface Vlan10

 ip address 192.168.10.1 255.255.255.0

 standby version 2

 standby 10 ip 192.168.10.254

 standby 10 priority 200

 standby 10 preempt

 standby 10 track FastEthernet0/1

interface Vlan20

 ip address 192.168.20.1 255.255.255.0

 standby version 2

 standby 20 ip 192.168.20.254

 standby 20 priority 195

 standby 20 preempt

router ospf 1

 router-id 10.10.10.10

 network 10.0.0.4 0.0.0.3 area 10

 network 192.168.10.0 0.0.0.255 area 10

 network 192.168.20.0 0.0.0.255 area 10

三层交换机二

ip routing

int f0/1

no sw

ip add 10.0.0.10  255.255.255.252

no sh

vlan 10

vlan 20

int range f0/2 -4

sw tr en do

sw mo tr

interface Vlan10

 ip address 192.168.10.2 255.255.255.0

 standby 10 ip 192.168.10.254

 standby 10 priority 195

 standby 10 preempt

interface Vlan20

 ip address 192.168.20.1 255.255.255.0

 standby 20 ip 192.168.20.254

 standby 20 priority 200

 standby 20 preempt

 standby 20 track FastEthernet0/1

router ospf 1

 router-id 20.20.20.20

 network 10.0.0.8 0.0.0.3 area 10

 network 192.168.10.0 0.0.0.255 area 10

 network 192.168.20.0 0.0.0.255 area 10

两个二层交换机的配置

Switch>en

Switch#conf t

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#exit

Switch(config)#int range f0/1 -2

Switch(config-if-range)#sw mo tr

Switch(config-if-range)#exit

Switch(config)#int f0/3

Switch(config-if)#sw ac vlan 10

Switch(config-if)#int f0/4

Switch(config-if)#sw ac vlan 20

Router 2 路由器配置

Router>en

Router#conf t

Router(config)#int f0/1

Router(config-if)#ip add 10.0.0.5 255.255.255.252

Router(config-if)#no sh

Router(config-if)#int f1/0

Router(config-if)#ip add 10.0.0.9 255.255.255.252

Router(config-if)#no sh

Router(config)#int f0/0

Router(config-if)#ip add 10.0.0.1 255.255.255.252

Router(config-if)#no sh

Router(config-if)#exit

Router(config)#router ospf 1

Router(config-router)#router-id 2.2.2.2

Router(config-router)#network 10.0.0.0 0.0.0.3  area 0

Router(config-router)#network 10.0.0.4 0.0.0.3  area 10

Router(config-router)#network 10.0.0.8 0.0.0.3  area 10

 Router 1 路由器的接口和动态路由配置

Router>en

Router#conf t

Router(config)#int f0/0

Router(config-if)#ip add 61.129.62.130 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int f0/1

Router(config-if)#ip add 10.0.0.2 255.255.255.252

Router(config-if)#no sh

Router(config-if)#int f1/0

Router(config-if)#ip add 10.0.0.13 255.255.255.252

Router(config-if)#no sh

Router(config-if)#exit

Router(config)#router ospf 1

Router(config-router)#router-id 1.1.1.1

Router(config-router)#network 10.0.0.0 0.0.0.3 area 0

Router(config-router)#network 10.0.0.12 0.0.0.3 area 2

Router(config-router)#default-information originate

Router(config-router)#exit

Router(config)#ip route 0.0.0.0 0.0.0.0 61.129.62.131

Router 3 路由器的配置

Router>en

Router#conf t

Router(config)#int f0/0

Router(config-if)#ip add 10.0.0.14 255.255.255.252

Router(config-if)#no sh

Router(config-if)#int f0/1

Router(config-if)#ip add 192.168.1.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int f1/0

Router(config-if)#ip add 172.16.0.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#exit

Router(config)#router ospf 1

Router(config-router)#router-id 3.3.3.3

Router(config-router)#network 10.0.0.12 0.0.0.3 area 2

Router(config-router)#redistribute rip subnets

Router(config-router)#exit

Router(config)#router rip

Router(config-router)#version 2

Router(config-router)#no auto-summary

Router(config-router)#network 192.168.1.0

Router(config-router)#network 172.16.0.0

Router(config-router)#redistribute ospf 1  metric 10

Router 4 路由器配置

Router(config)#int f0/0

Router(config-if)#ip add 192.168.1.2 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int f0/1

Router(config-if)#ip add 192.168.100.1 255.255.255.0

Router(config-if)#no sh

Router(config-if)#exit

Router(config)#router rip

Router(config-router)#version 2

Router(config-router)#no auto-summary

Router(config-router)#network 192.168.100.0

Router(config-router)#network 192.168.1.0

Router(config-router)#exit

ISP 路由器配置

Router(config)#int f0/1

Router(config-if)#ip add 61.129.62.131 255.255.255.0

Router(config-if)#no sh

Router(config-if)#int f0/0

Router(config-if)#ip add 202.106.0.1 255.255.255.0

Router(config-if)#no sh

img img img

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，涵盖了95%以上Go语言开发知识点，真正体系化！

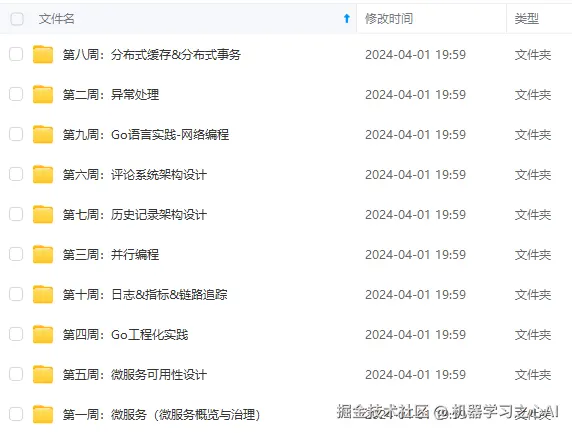

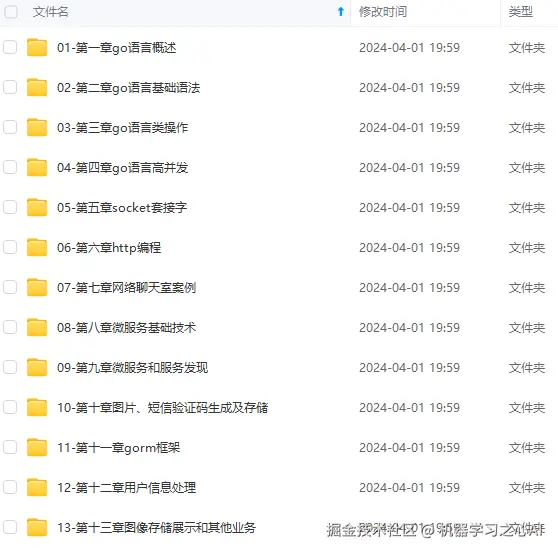

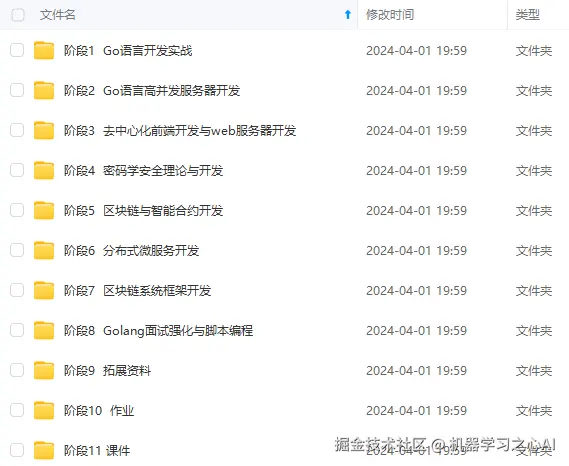

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新
