物联网开发笔记（62）- 使用Micropython开发ESP32开发板之控制ILI9341 3SDI(MOSI)

| SDI(MOSI) | D23 | | SCK | D18 | | LED | 5V | | SDO(MISO) | D19 | | T_CLK | D18 | | T_CS | D5 | | T_DIN | D23 | | T_OUT | D19 | | T_IRQ | 不连接 |

三、固件烧录

大家下载如下固件就行烧录，此固件只适用于ESP32。烧录方法前面文章讲过，大家往前翻一下。找不到留言给我。固件名字：lv_micropython.v1.19.1-ili9341-xpt2046.bin

链接: pan.baidu.com/s/16S0r9m8j… 提取码: umi1 复制这段内容后打开百度网盘手机App，操作更方便哦

四、代码

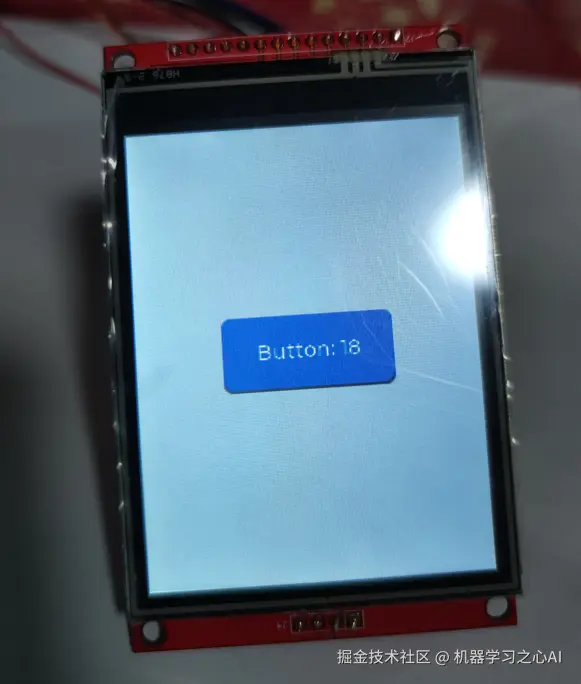

我们编写一段代码，测试下环境是否搭建成功：

import lvgl as lv
import time
from espidf import VSPI_HOST
from ili9XXX import ili9341
from xpt2046 import xpt2046


# ------------------------------ 屏幕初始化操作 --start------------------------
# 屏幕宽高
WIDTH = 240
HEIGHT = 320


# 创建显示屏对象
disp = ili9341(miso=19, mosi=23, clk=18, cs=5, dc=26, rst=27, power=14, backlight=-1, backlight_on=0, power_on=0, rot=0x80,
        spihost=VSPI_HOST, mhz=60, factor=16, hybrid=True, width=WIDTH, height=HEIGHT,
        invert=False, double_buffer=True, half_duplex=False, initialize=True)

# 创建触摸屏对象
touch = xpt2046(cs=25, spihost=VSPI_HOST, mosi=-1, miso=-1, clk=-1, cal_y0 = 423, cal_y1=3948)
# ------------------------------ 屏幕初始化操作 --stop------------------------


# 1. 创建显示screen对象。将需要显示的组件添加到这个screen才能显示
scr = lv.obj()


# 2. 封装的需要显示的按钮
class CounterBtn():
    def __init__(self, scr):
        self.cnt = 0
        btn = lv.btn(scr)  # 将当前按钮与screen对象进行关联
        # btn.set_pos(20, 10)  # 相对于屏幕左上角 x为20，y为10
        btn.set_size(120, 50)  # 设置按钮的宽度为120, 高度为50
        btn.align(lv.ALIGN.CENTER,0,0)  # 居中（第1个0表示x的偏移量，第2个0表示相对于y的偏移量）
        btn.add_event_cb(self.btn_event_cb, lv.EVENT.ALL, None)  # 设置按钮被按下后的回调函数
        label = lv.label(btn)  # 在按钮上创建一个标签Label，用来显示文字用
        label.set_text("Button")  # 设置文字内容
        label.center()  # 相对于父对象居中

    def btn_event_cb(self, evt):
        code = evt.get_code()  # 获取点击事件类型码
        btn = evt.get_target()  # 获取被点击的对象，此时就是按钮
        if code == lv.EVENT.CLICKED:
            self.cnt += 1

        # Get the first child of the button which is the label and change its text
        label = btn.get_child(0)
        label.set_text("Button: " + str(self.cnt))  # 修改文字内容


# 3. 创建按钮
counterBtn = CounterBtn(scr)

# 4. 显示screen对象中的内容
lv.scr_load(scr)


# ------------------------------ 看门狗，用来重启ESP32设备 --start------------------------
try:
    from machine import WDT
    wdt = WDT(timeout=1000)  # enable it with a timeout of 2s

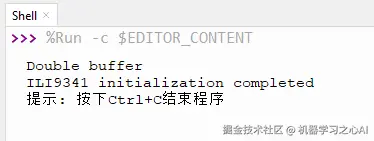

    print("提示: 按下Ctrl+C结束程序")
    while True:
        wdt.feed()
        time.sleep(0.9)
except KeyboardInterrupt as ret:
    print("程序停止运行，ESP32已经重启...")
# ------------------------------ 看门狗，用来重启ESP32设备 --stop-------------------------
