首先打开 AIOT 网站，登录所提供的账号，找到自己的任务，进行开始任务，打开虚拟仿真。

该系统采用ZigBee通讯方案，Zigbee网关是 Zigbee 智能家居的关键设备之一。

一个Zigbee网关由：MQTT网关 + Zigbee USB Dongle + 电源组（12）

• 连接如图所示:


按照题目所需要的要求添加对应的传感器

注意：传感器均采用无线通讯

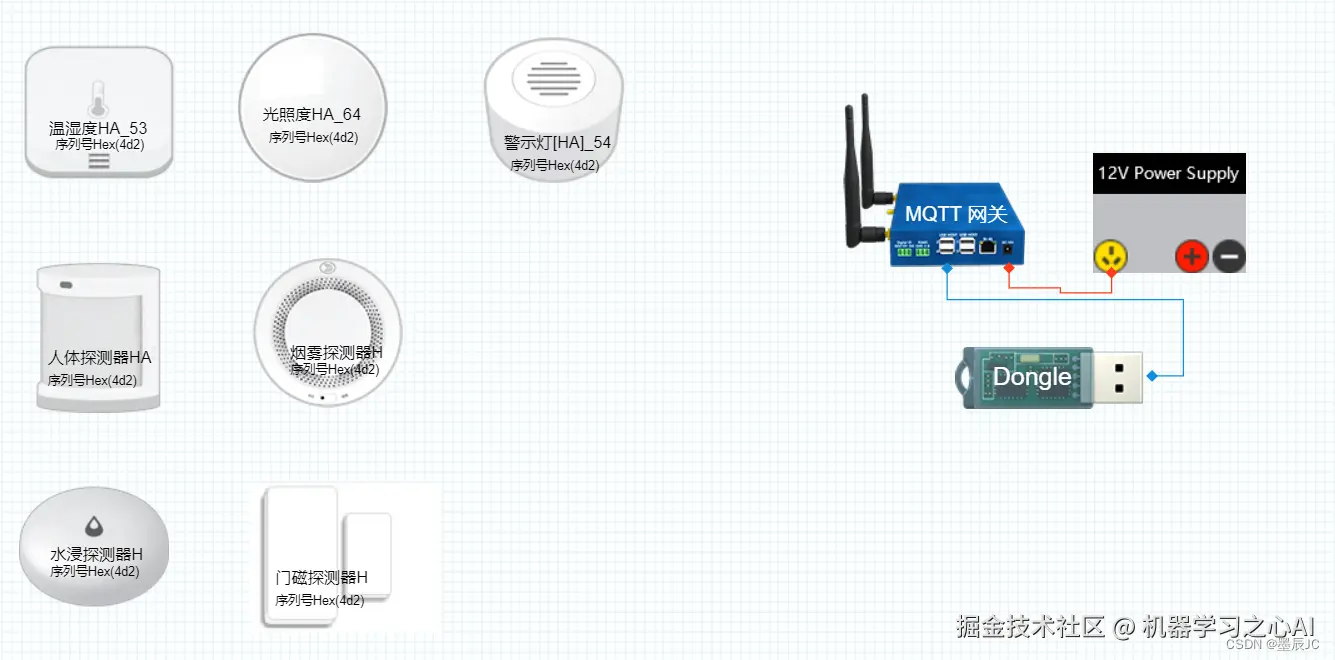

• 部署效果如图所示

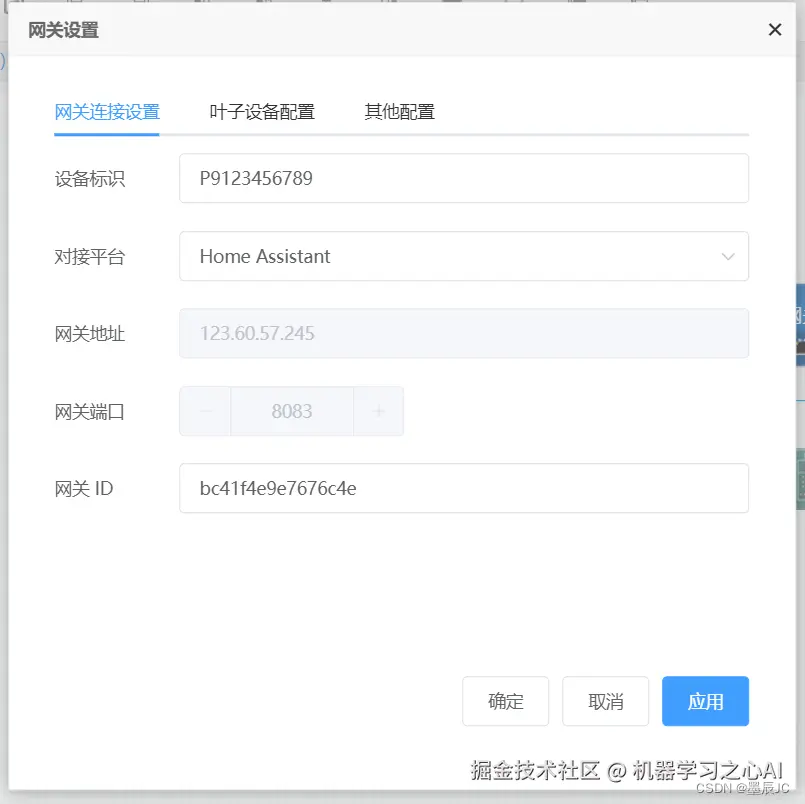

查看网关和Dongle use的配置界面，双击设备

注意：
需要保证网关设备的对接平台为Home Assistant，其他保持默认即可

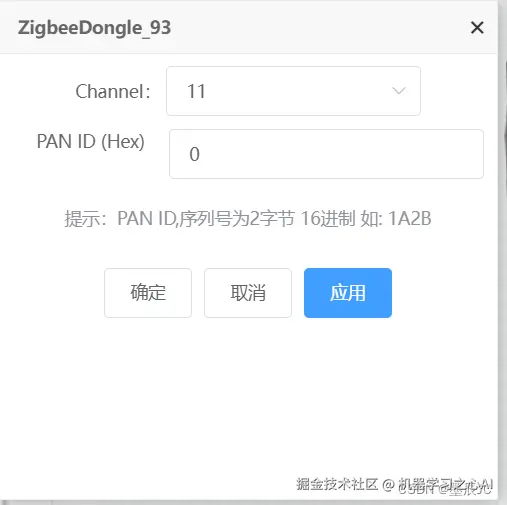

ZigbeeDongle设备的Channel（通道号）和PAN ID需要和各个传感器的保持一致

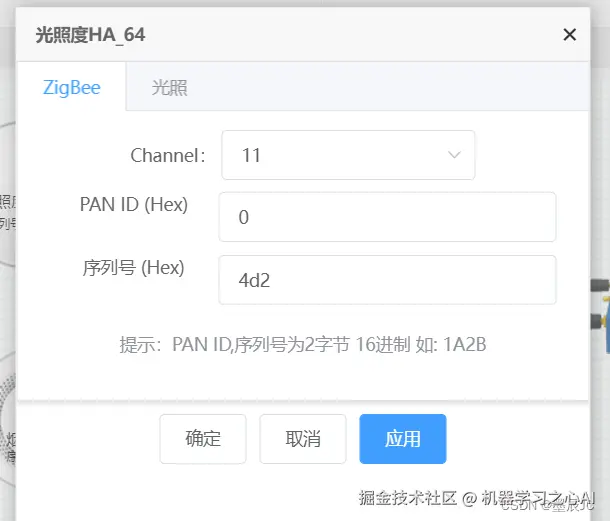

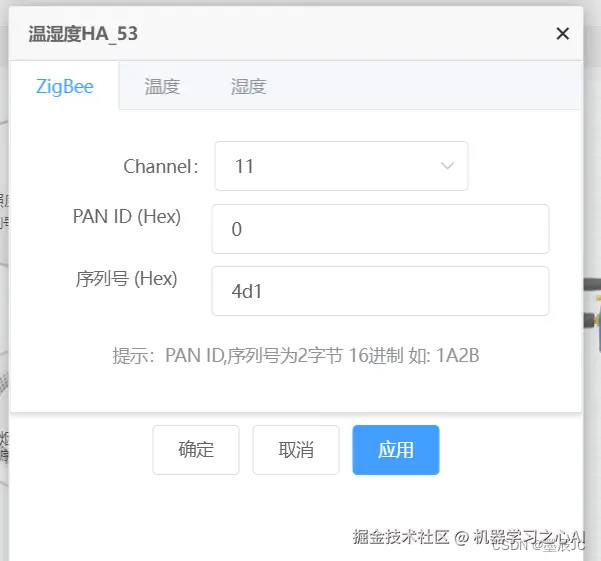

修改各个传感器的序列号，建议序列号不为一致，Channel和PAN ID与zigbee Dongle设备保持一致即可

其余传感器设备操作同理，同时将各个传感器的参数设置为随机数，这里不过多演示！

部署完毕之后，开启模拟实验！！！

---

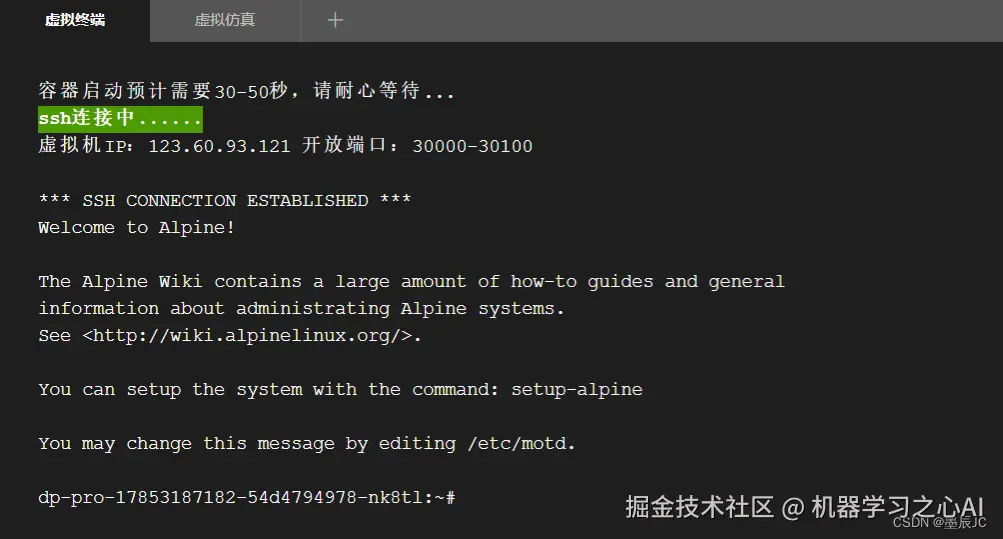

打开虚拟终端，配置与Home Assistant连接

注意：比赛中，一般是配置好的，但是可能会有一些小障碍！（操作之前建议学习Linux基础指令）

用下列wget命令下载安装HA的docker-compose 压缩包

wget https://newland-test.obs.cn-east-3.myhuaweicloud.com/student/ha_env.zip

• 注意：此链接会随着版本的更新而过期

下载之后，使用unzip指令进行解压

unzip ha_env.zip

如果是以tar.gz结尾的压缩文件，需要以 tar -zxvf 压缩包 指令进行解压

 tar -zxvf ha_env.zip

如图示例：

操作压缩之后的ha_env目录， 编辑 m2m 配置文件

nano ha_env/config.xml

将第五行圈起来的部分，修改为mq.test.nlecloud,com ctrl+s保存ctrl+x退出

cd 到 ha_env/docker 目录

cd ~/ha_env/docker

使用 docker-compose up -d 命令启动安装

docker-compose up -d

稍等即可

---

添加 MQTT 连接

第一次，启动 HA 后，在 ha_env 目录下，会出现 haconfig 子目录。HA 的配置文件存在
这个目录下。使用 cd ~/ha_env 命令返回到 ha_env 目录，用 nano 命令编辑 HA 的配置文件，
添加 MQTT 连接器

cd ~/ha_env

nano haconfig/configuration.yaml

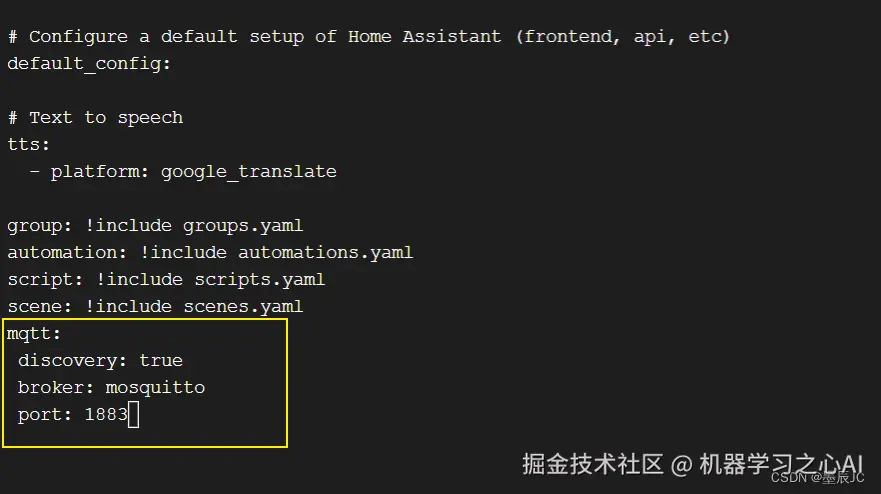

在文件的结尾添加以下代码，如图所示

mqtt:
 discovery: true
 broker: mosquitto
 port: 1883

ctrl+s保存ctrl+x退出

---

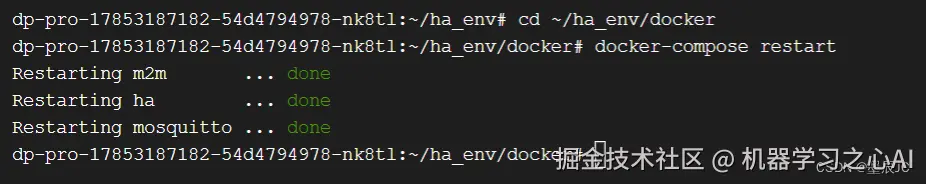

重启 HA服务

cd ~/ha_env/docker

docker-compose restart

如图所示

---

Home Assistant平台

• 点击左上角的 展开实验环境列表，点击选择 Home Assistant

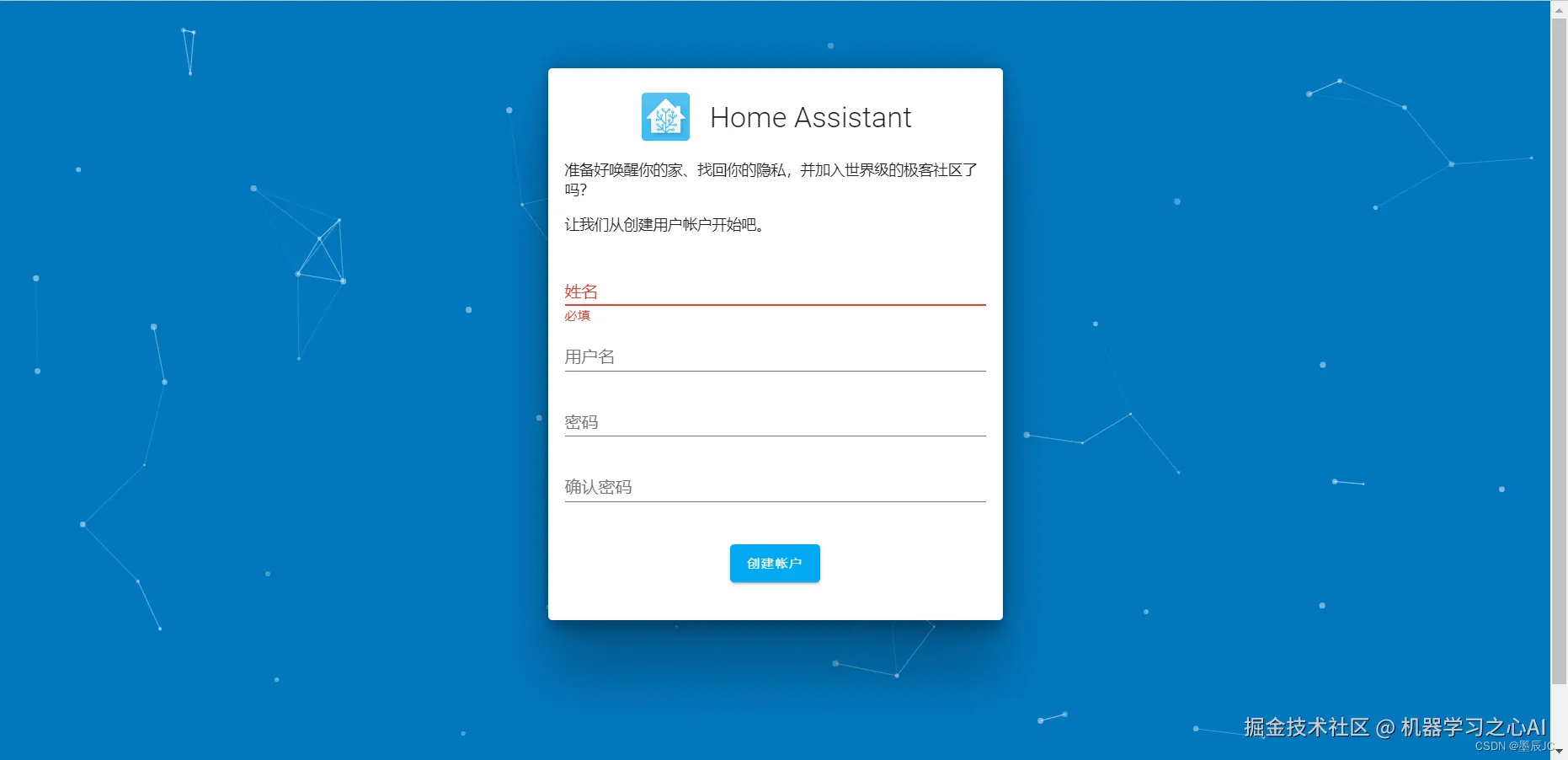

这里是随便输入，如有比赛要求，请根据比赛要求进行填写。

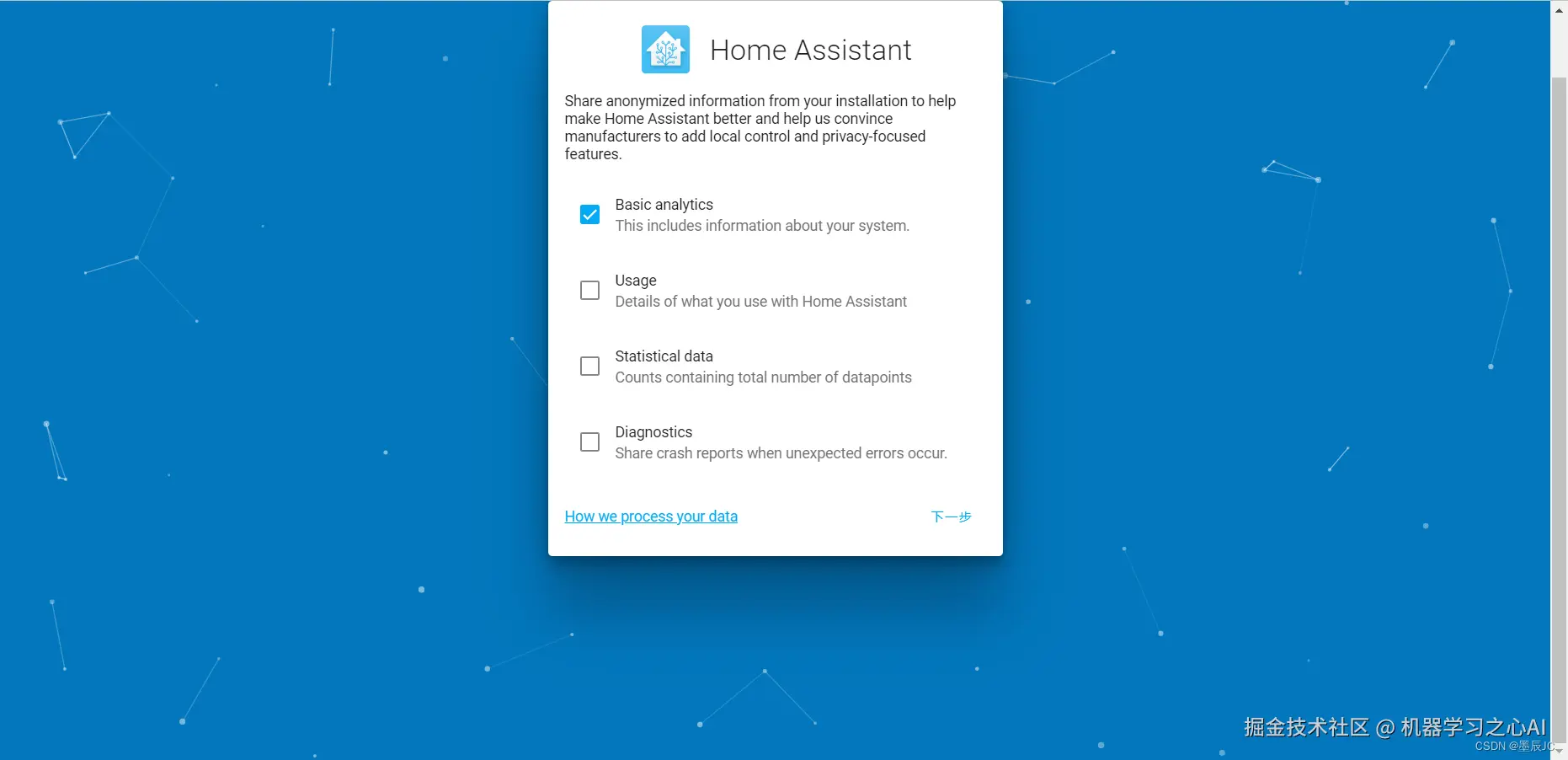

选择自动检测，点击下一步。

选择第一个，点击下一步。

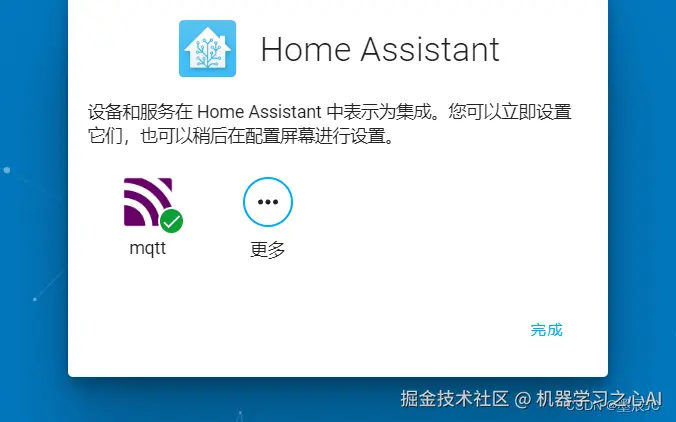

若虚拟仿真MQTT连接器配置文件部署没问题时，则会出现 mqtt 的标识。

注意：若无显示mqtt，则对配置文件内容进行检查，并重启docker容器（缩进格式）
需要确保仿真设备处于运行中

打开实验终端，在ha_env下docker目录中输入以下指令，检查运行状态

docker-compose ps

此为正常状态

二、Home Assistant平台

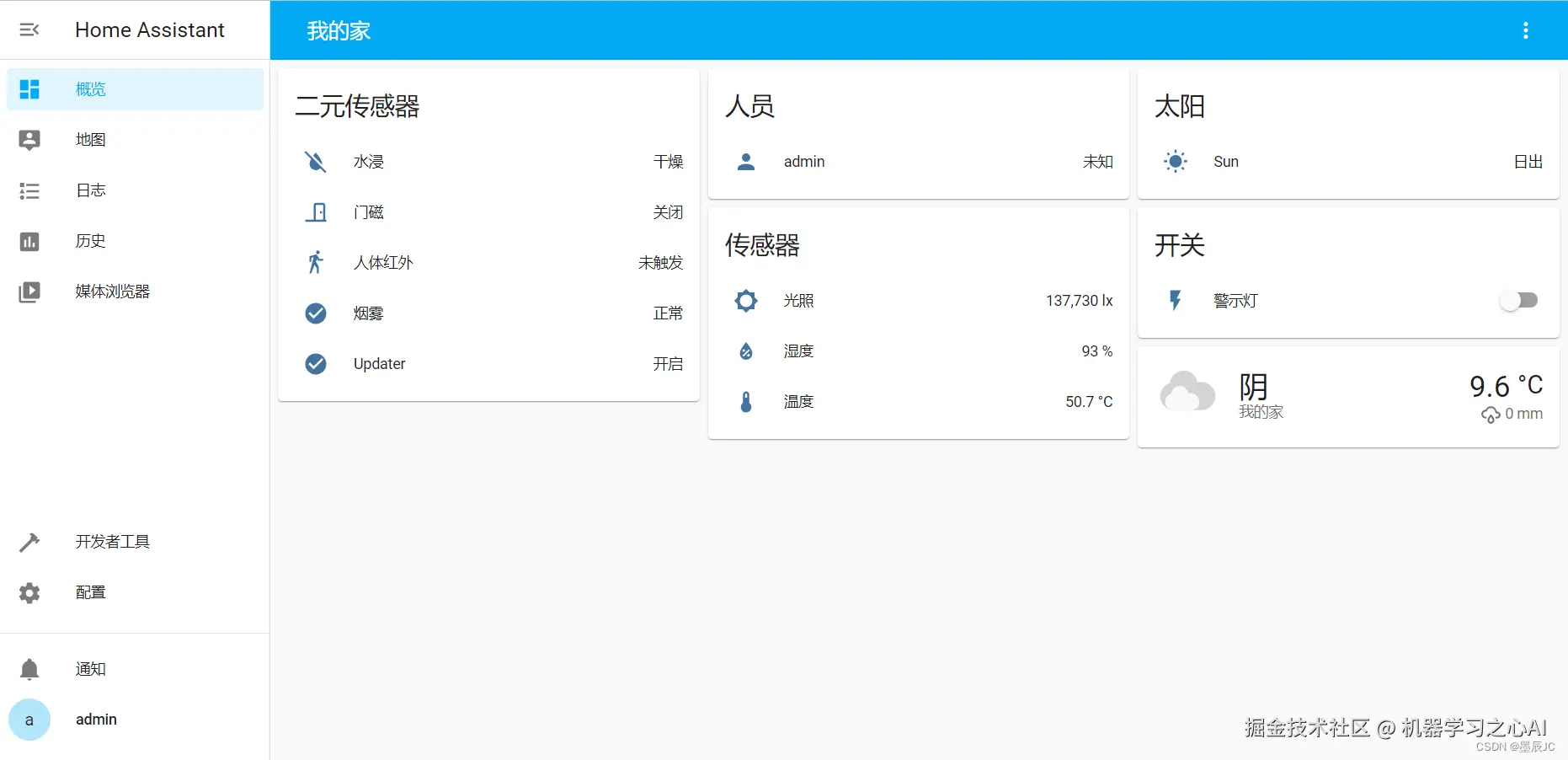

进入Home Assistant平台可以发现传感器已自动获取

如果看不到设备，请回头检查 HA 的配置参数是否正确，仿真设备的序列号是否唯一，重新配置

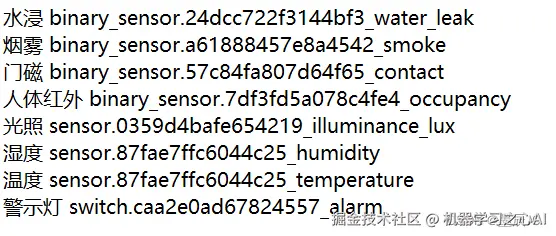

根据此表，修改设备对应的中文名，点击设备，选择右上角的齿轮，修改名称

效果如图所示

注：修改时建议顺便将传感器实体ID粘贴至文档或表格内，方便部署仪表盘界面

点击右上角三个点，选择编辑仪表盘，点击自行编辑

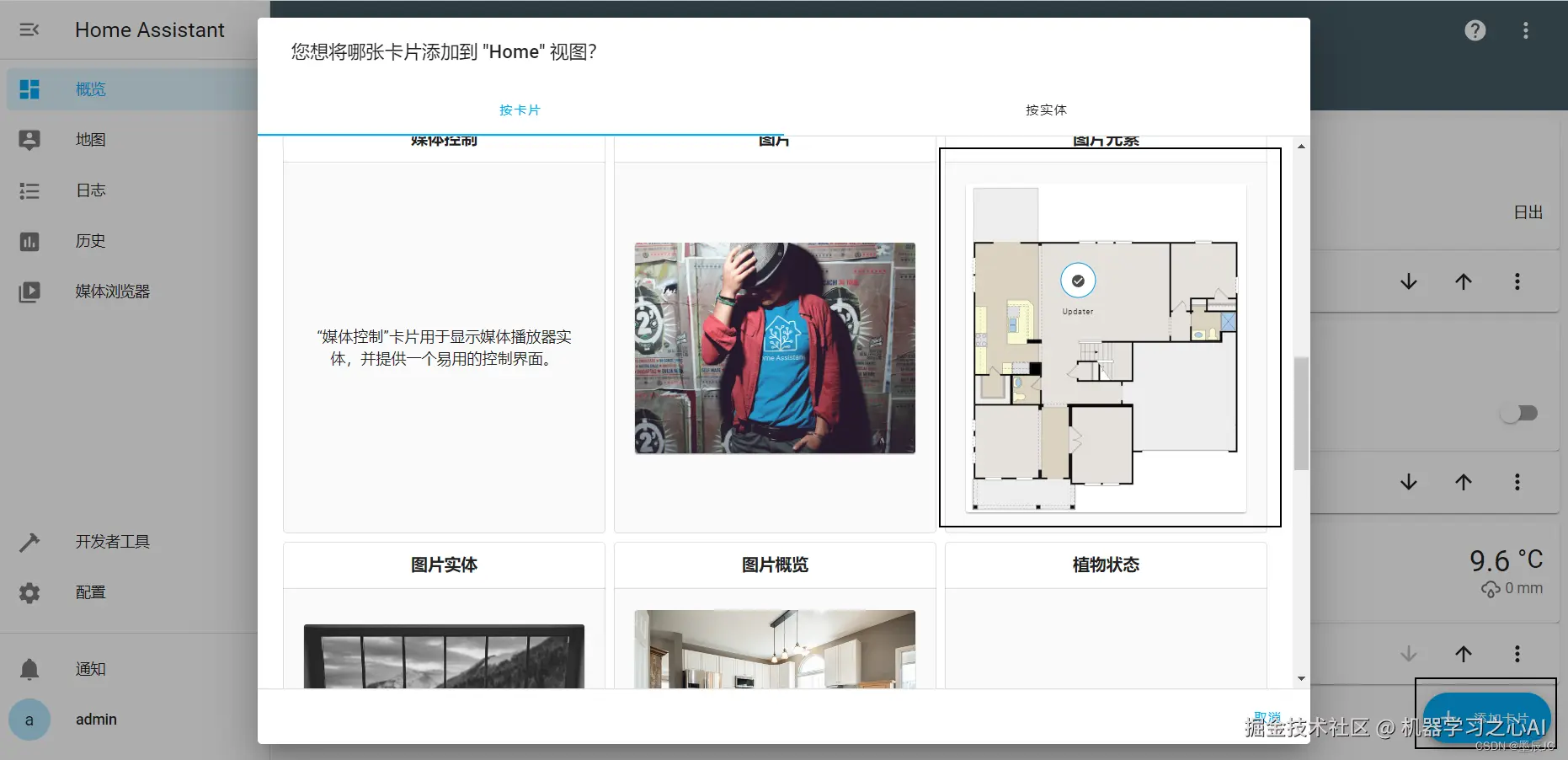

选择添加卡片，选择如图所示

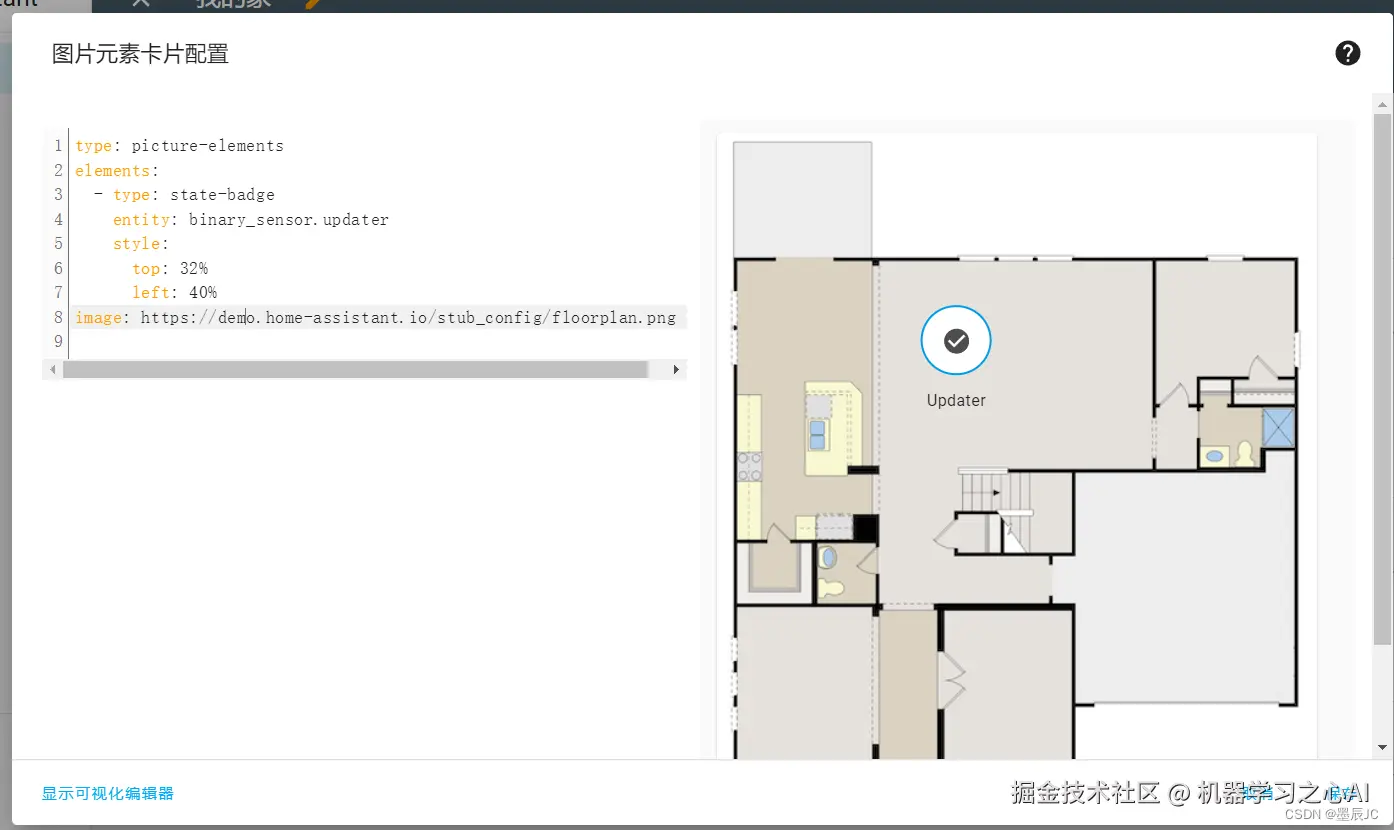

效果如图所示:

复制所提供的代码，将之前复制的设备实体ID输入到对应设备处

我的代码

elements:
  - entity: binary_sensor.a61888457e8a4542_smoke
    style:
      left: 33%
      top: 8%
    type: state-badge
  - entity: sensor.0359d4bafe654219_illuminance_lux
    style:
      left: 46%
      top: 8%
    type: state-badge
  - entity: sensor.87fae7ffc6044c25_temperature
    style:
      left: 59%
      top: 8%
    type: state-badge
  - entity: sensor.87fae7ffc6044c25_humidity
    style:
      left: 72%
      top: 8%
    type: state-badge
  - entity: switch.caa2e0ad67824557_alarm
    style:
      left: 85%
      top: 8%
    type: state-badge
  - entity: switch.caa2e0ad67824557_alarm
    style:
      left: 45%
      top: 21%
    type: state-icon
  - entity: binary_sensor.7df3fd5a078c4fe4_occupancy
    style:
      left: 15%
      top: 26%
    type: state-icon
  - entity: binary_sensor.57c84fa807d64f65_contact
    style:
      left: 28%
      top: 61%
    type: state-icon
  - entity: sensor.87fae7ffc6044c25_temperature
    style:
      left: 40%
      top: 32%
    type: state-icon
  - entity: sensor.87fae7ffc6044c25_humidity
    style:
      left: 50%
      top: 32%
    type: state-icon
  - entity: sensor.0359d4bafe654219_illuminance_lux
    style:
      left: 60%
      top: 32%
    type: state-icon
  - entity: binary_sensor.24dcc722f3144bf3_water_leak
    style:
      left: 80%
      top: 28%
    type: state-icon
  - entity: binary_sensor.a61888457e8a4542_smoke
    style:
      left: 90%
