在此期间，又有一些PCB打样平台加入免费打样行列，比如猎板网通过领取免费打样券的方式可实现免费打样；华秋电路推出4层板免费打样服务。从此PCB打样完全进入免费时代！
作为一个电子爱好者，充分利用好以上这些平台(薅羊毛)，每个月都能够省下很多打样费呢，我给大家整理了免费打样平台如下表：
| 平台名称 | 免费层数 | 可选颜色 | 最大尺寸 | 免费额度 | 下单方式 |
|---|---|---|---|---|---|
| 嘉立创 | 单层，双层，四层 | 绿，红、黄、蓝、白、黑、紫 | 10cm * 10cm | 每月两款 | 嘉立创下单助手：下载地址 |
| 华秋电路 | 四层 | 绿色 | 10cm * 10cm | 每月两款 | 华秋DFM软件 ：下载地址 |
| 捷配PCB | 单层、双层、四层 | 绿色、白色 | 10cm * 15cm | 每月两款 | 网页下单 : www.jiepei.com |
| 猎板网 | 单层、双层、四层 | 绿色、粉色 | 10cm * 10cm | 不定期免费打样券 | 网页下单 : www.pcbhunt.com |
接下来我就给大家详细介绍一下这些平台的下单方法。
导出PCB生产资料

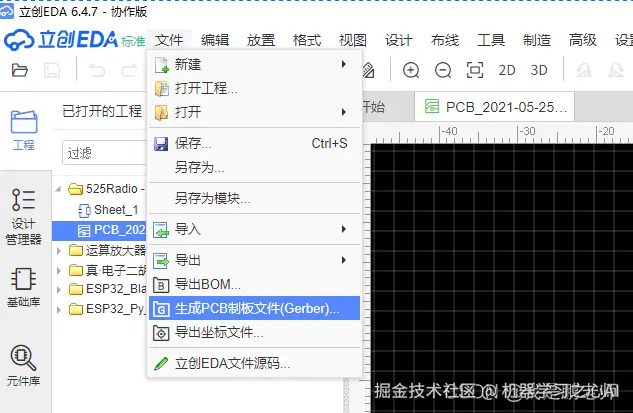

以立创EDA为例，画好电路板后，点击 文件–> 生成PCB制版文件(Gerber),即可导出生产资料，导出的生产资料是Zip压缩文件格式。记录好文件保存的位置，等会下单需要用到这些文件。
其他PCB设计软件如何导出生产资料可自行百度哈。
嘉立创
在嘉立创免费打样需要在电脑上安装嘉立创下单助手，下载地址为：
download.jlc.com/jlchelper/r…

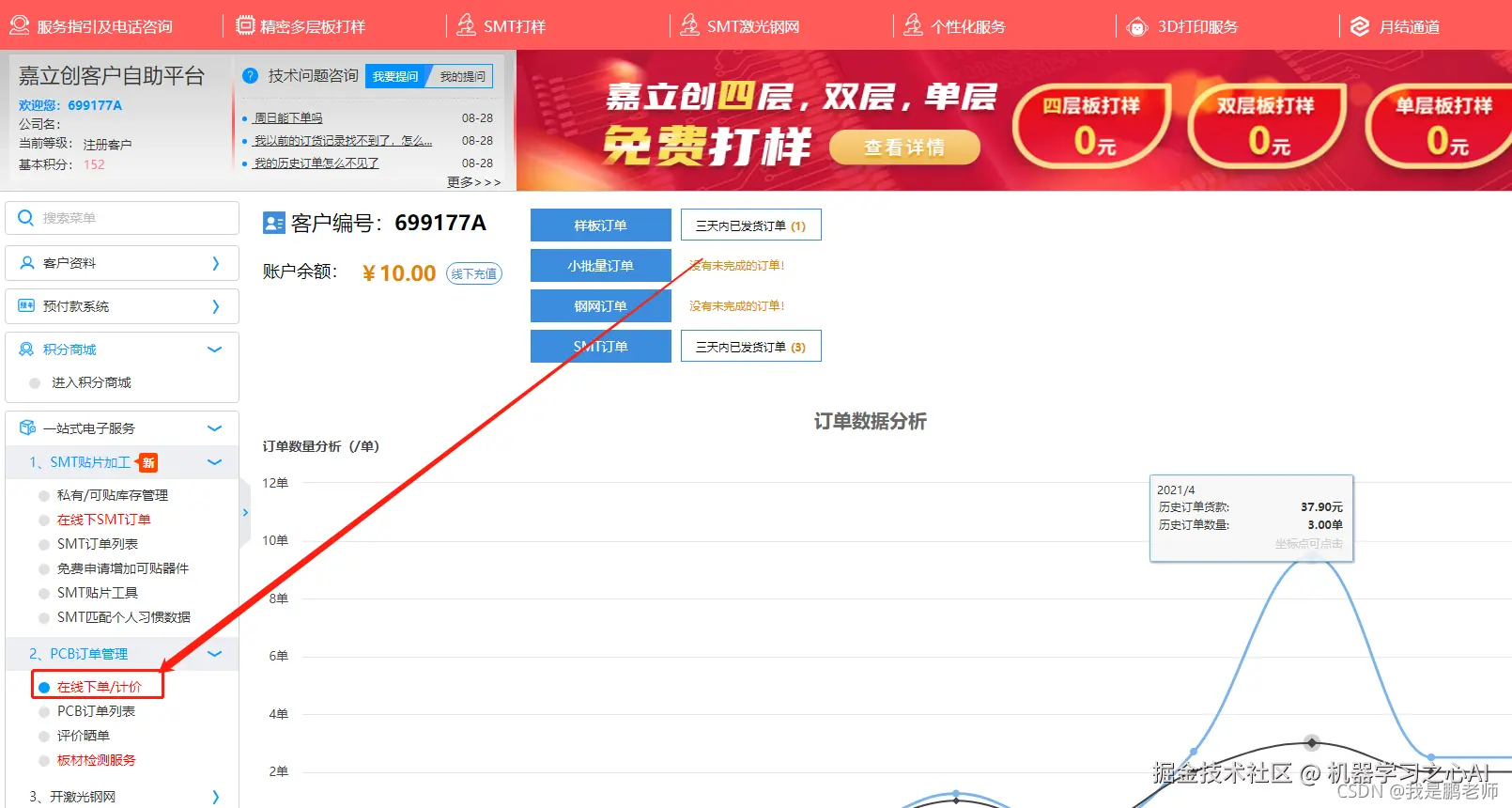

安装好后打开软件，可通过微信扫码或者手机短信登录，登陆成功后打开如下图所示页面，

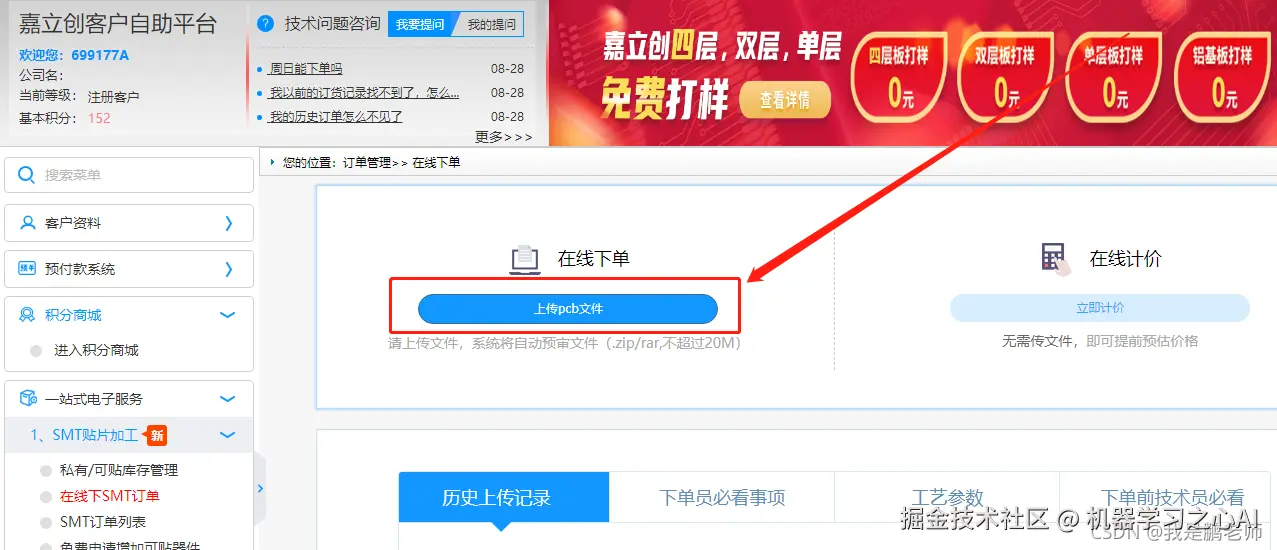

点击左边栏的PCB订单管理 --> 在线下单/计价，即可打开下单页面，如下图所示，点击上传PCB文件,打开上传文件对话框：

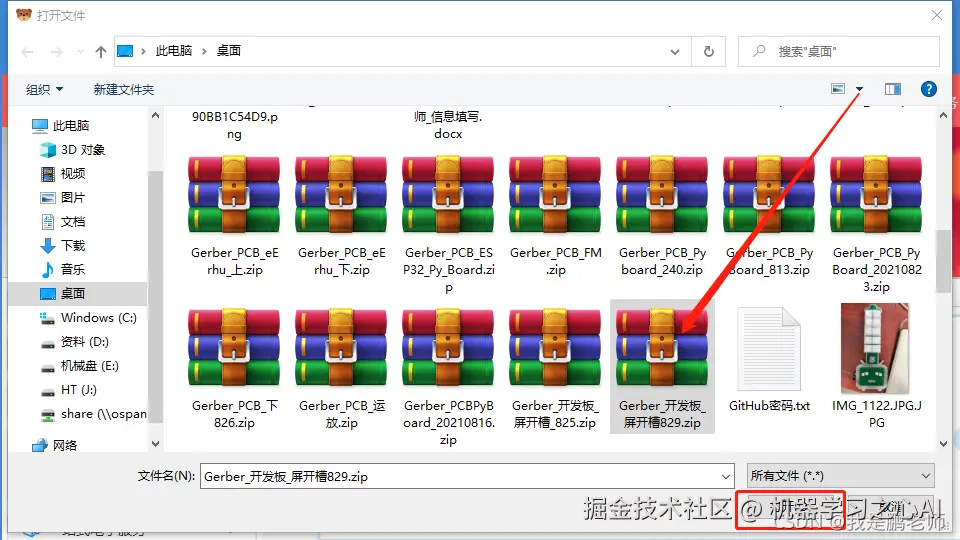

在打开的对话框中选择上一步从立创EAD中导出的Gerber压缩包文件，点击打开。

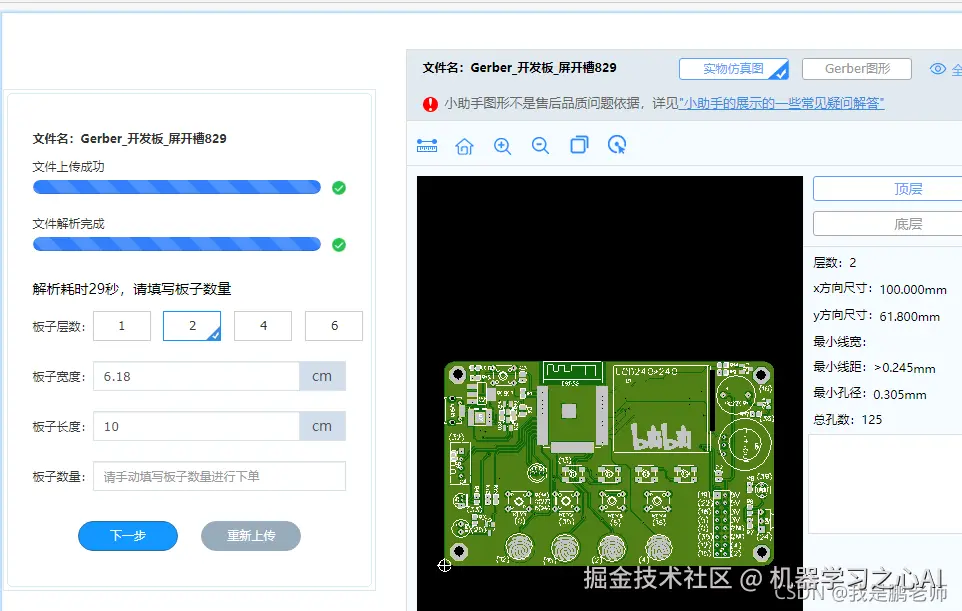

等待解析Gerber文件，解析成功后系统已经自动填充了板子的层数，长度，宽度等信息，如下图所示，我们还需要填写板子数量，点击下一步：

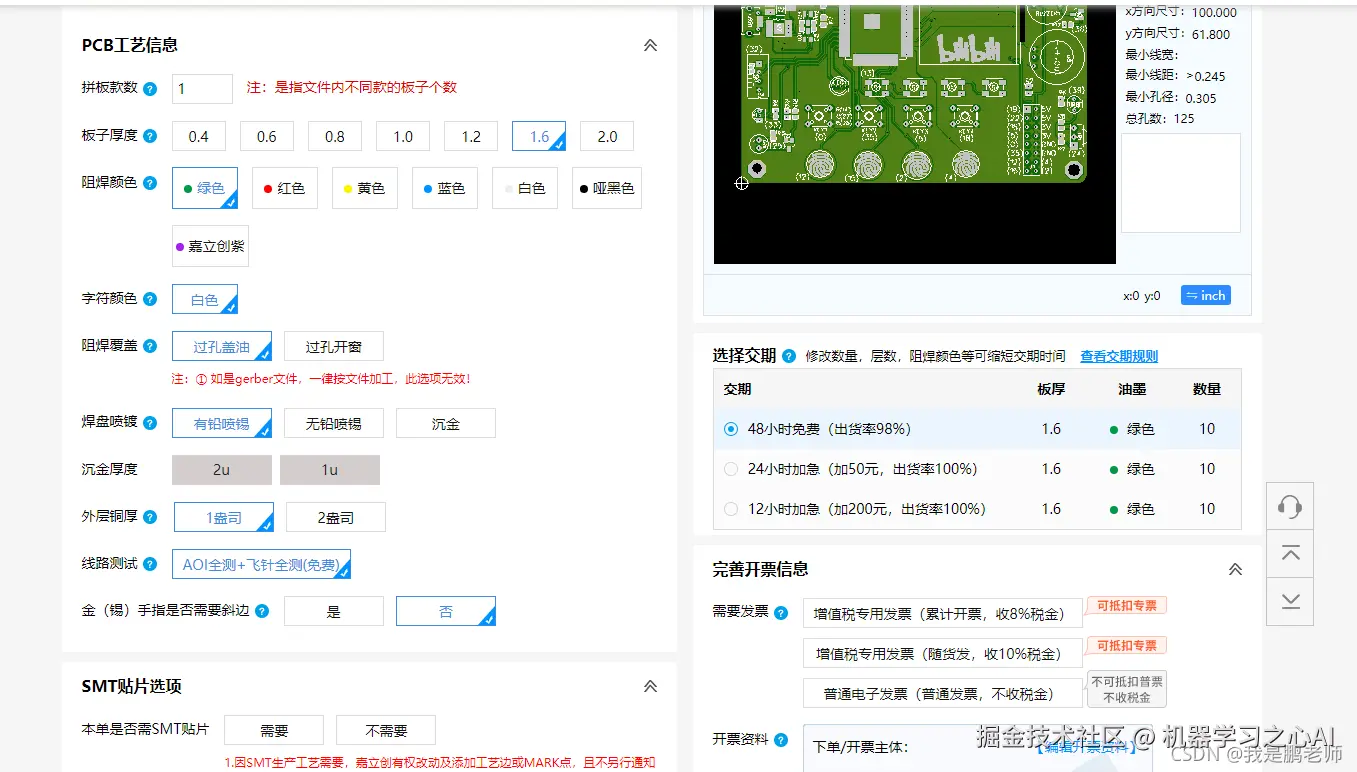

在接下来的页面中，我们还需要填写更详细的信息，如板子的颜色等等，嘉立创目前的颜色有绿色、红色、黄色、蓝色、白色、哑黑色、嘉立创紫 可选，每一种颜色都是免费的，但需要足以的是绿色的PCB板生产的比较快，一般24小时就能发货，其他颜色要2-3天。

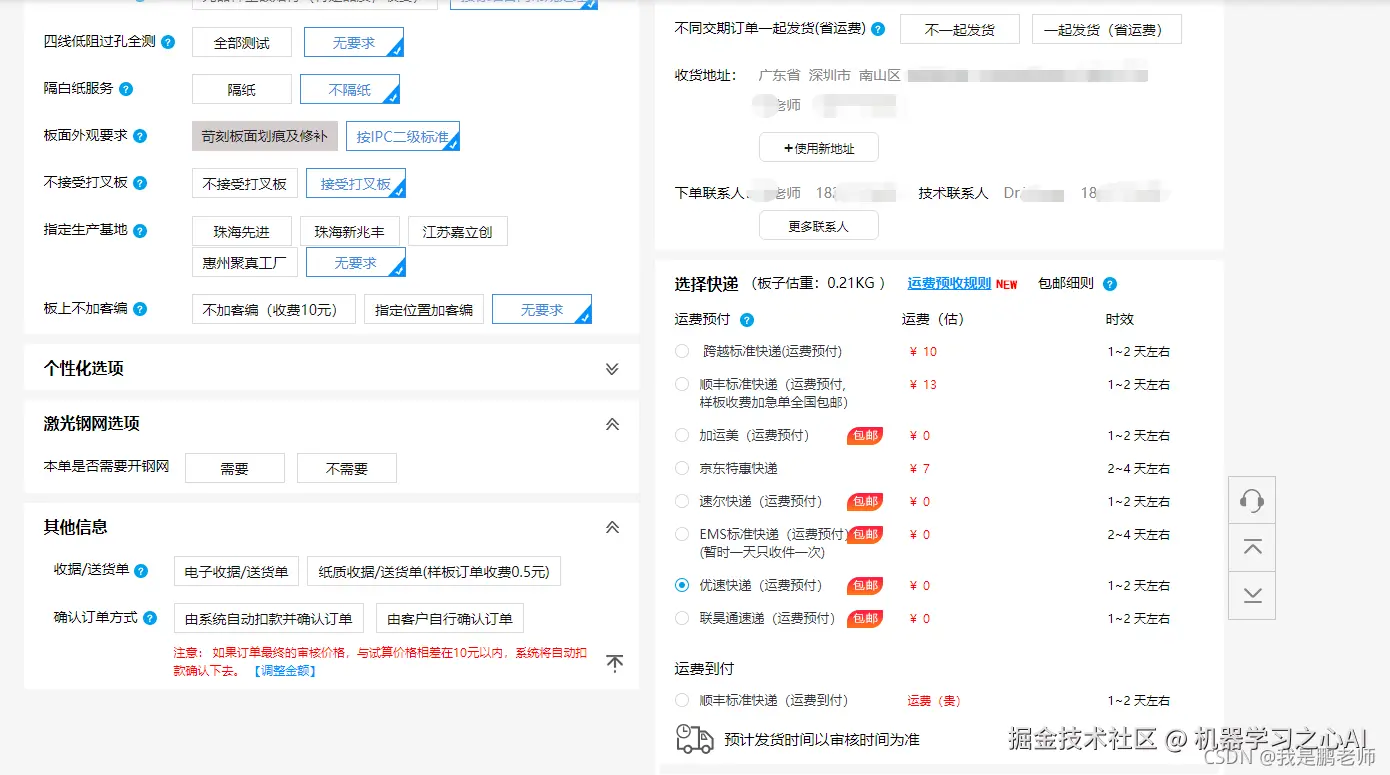

填写好生产信息后，还需要填写收货地址，并选择快递，有很多免费快递可选，如下图所示：

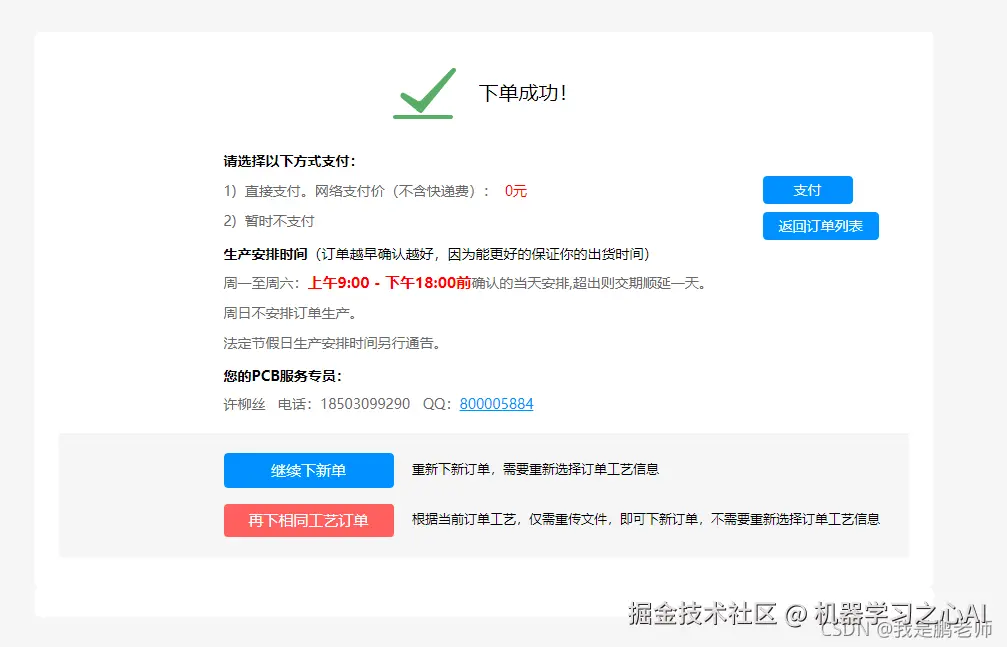

最后点击确认订单，进入字符页面，费用是 0 元，点击支付即可：
然后就等待板厂制作好电路板并给你邮寄回来吧，另外使用微信关注公众号深圳嘉立创，可以手机上查询生产进度及物流信息哦。
华秋电路
与嘉立创类似，华秋电路下单也需要在电脑上安装一个软件，叫做华秋DMF，下载地址为：
dfm.elecfans.com/uploads/sof…

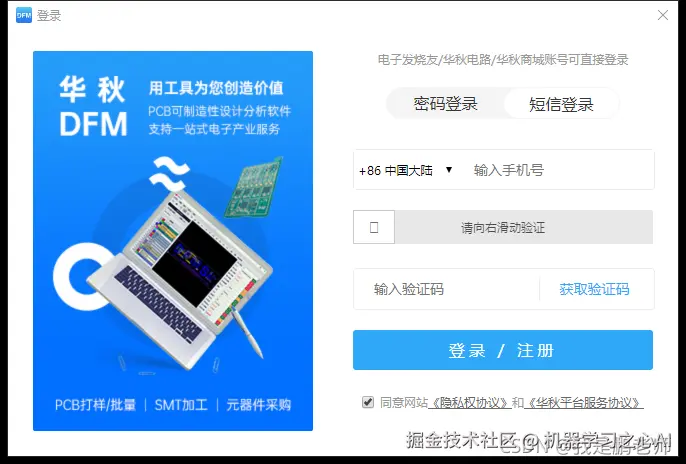

安装完成后，启动页面如下图所示，要使用手机号进行登录
华秋DFM实际上是一个PCB文件分析工具，顺带PCB下单的功能。在立创EDA中生成的Gerber压缩包，要解压后才能导入华秋DFM下单，操作如下：

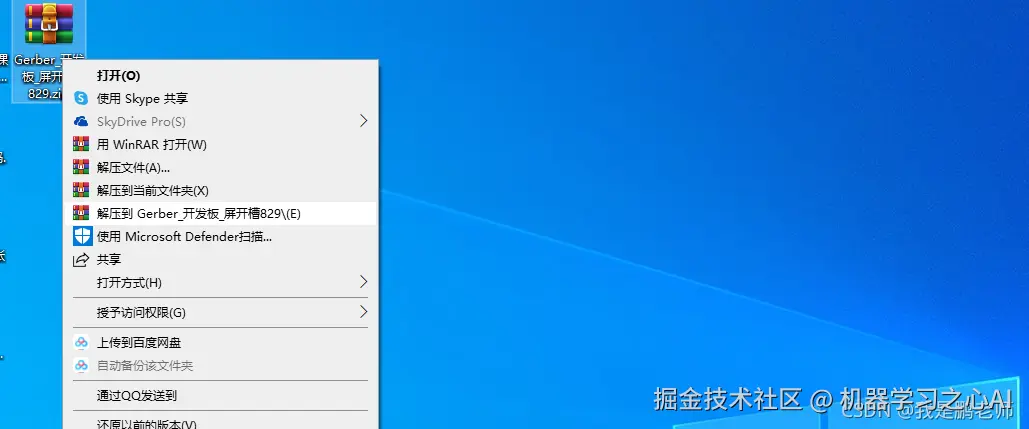

- 解压立创导出的Gerber文件

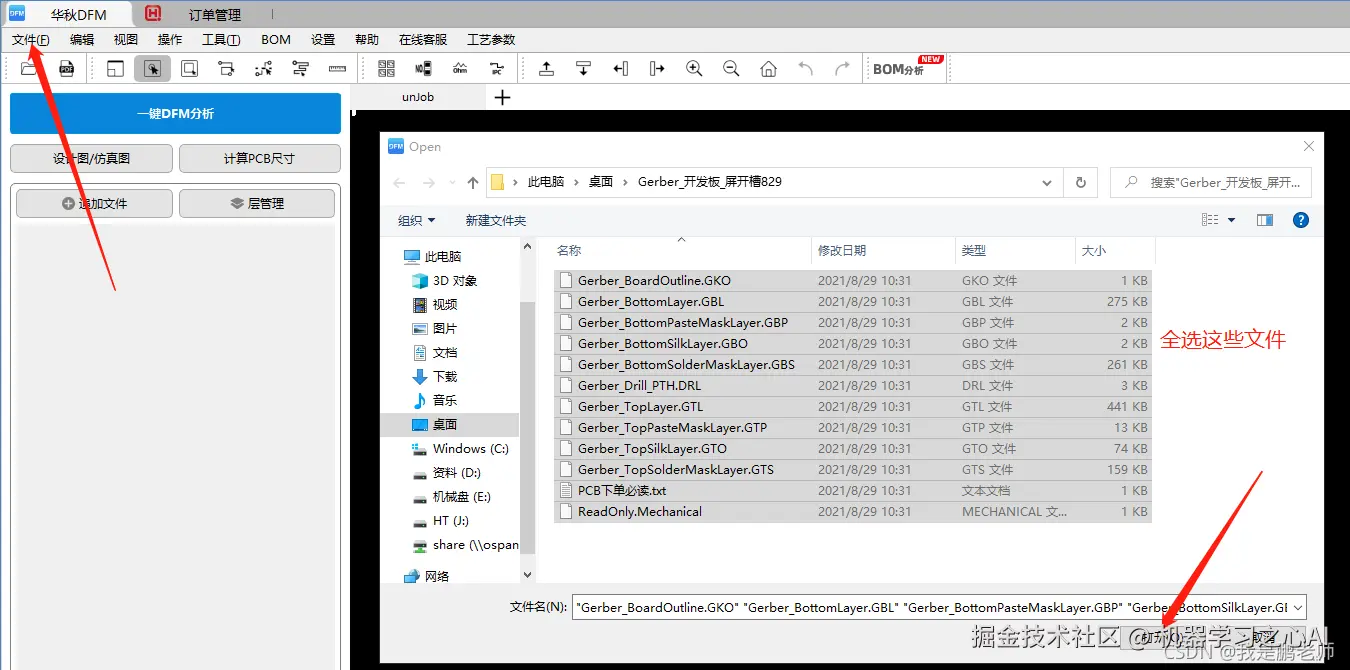

2.在华秋DFM中点击文件 -> 打开，进入刚才解压的文件夹，选中里面所有文件没然后点击打开

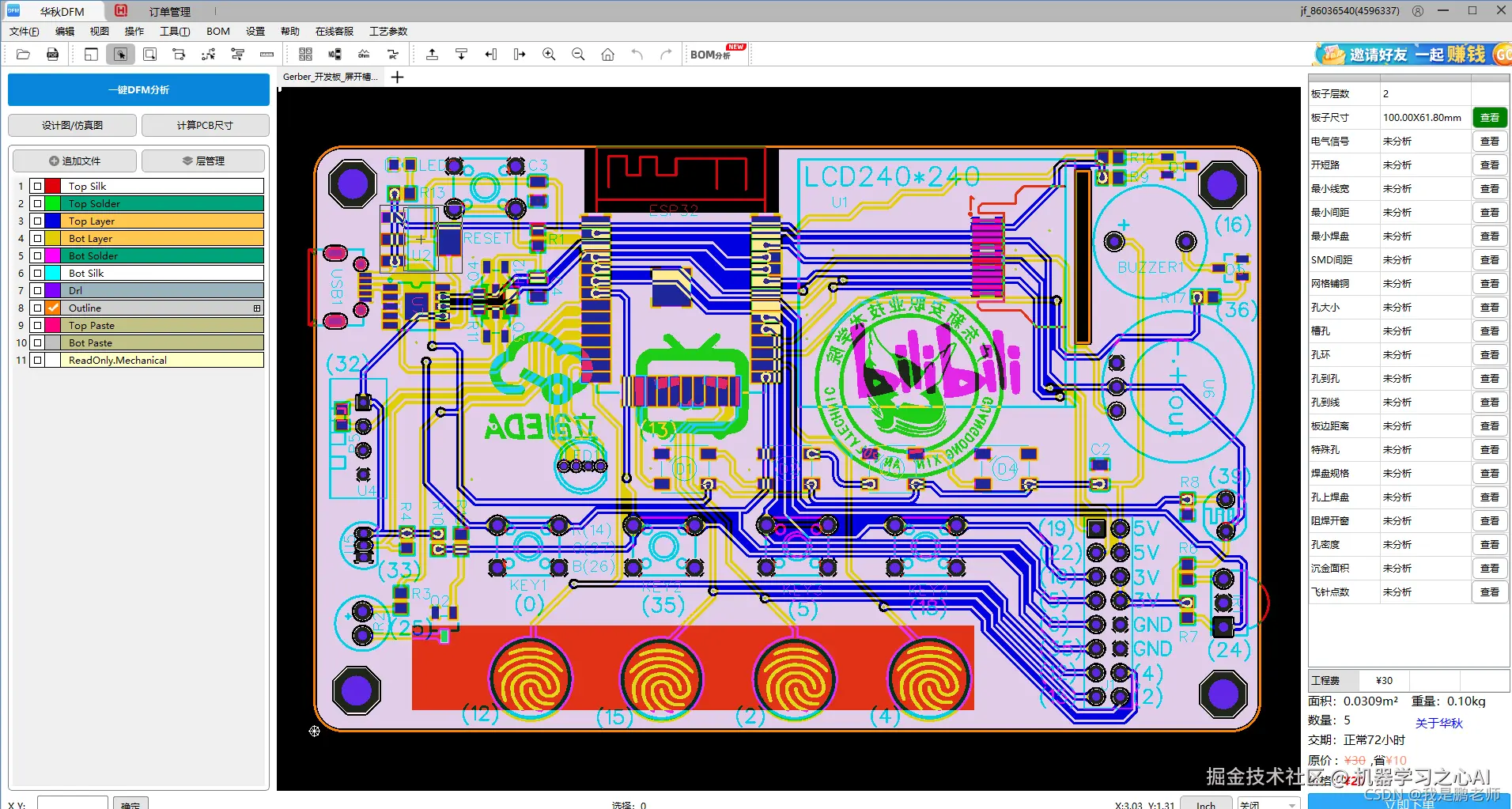

打开后的页面如下图：

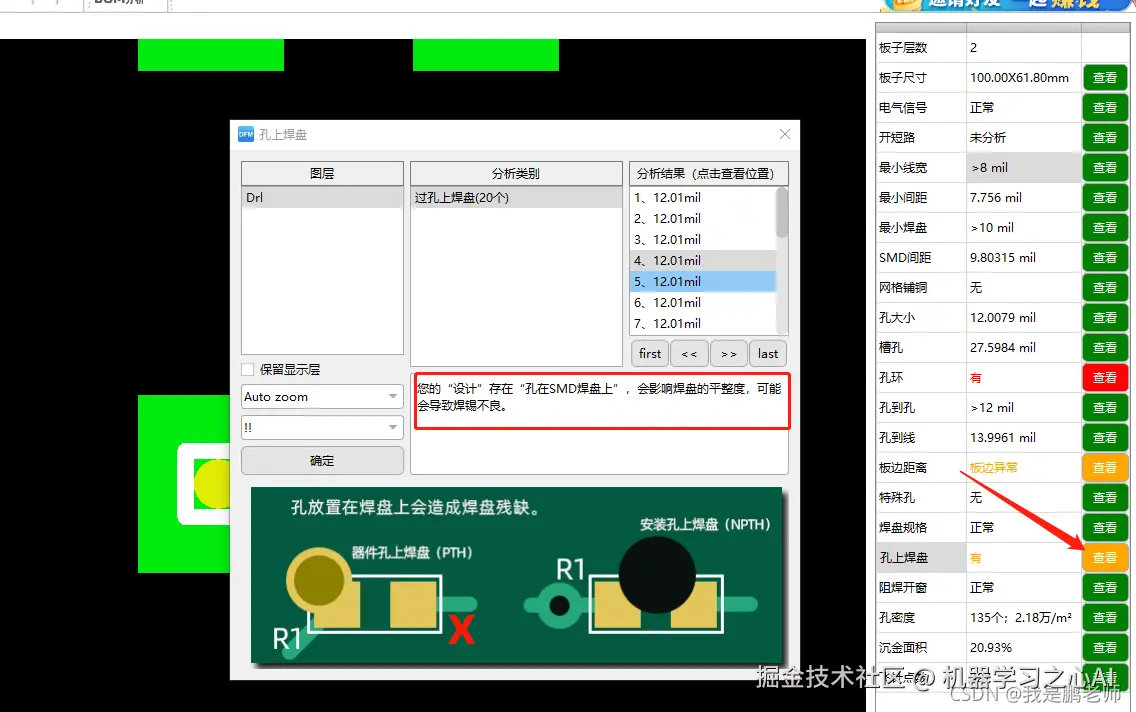

点击页面左边的一键DFM分析,可以快速的读取出电路板中的各种信息，分析电路板生产过程中可能出现的各种隐患，是一个非常实用的工具，建议硬件工程师画完板都可以使用这个工具分析一下：

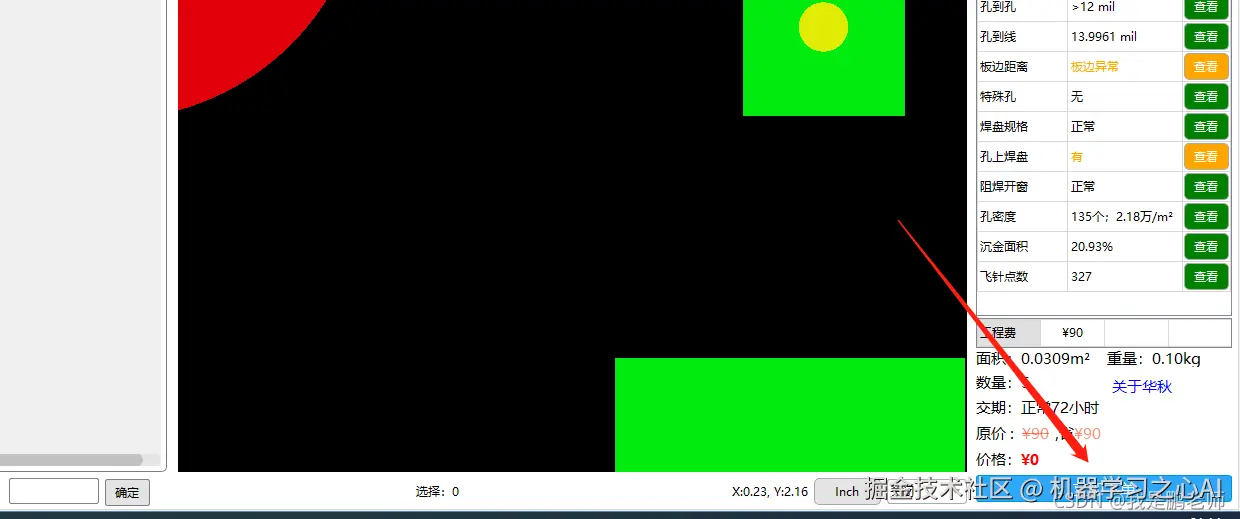

对板子的可生产性分析完成之后，就可以点击右下角的按钮进行下单了，

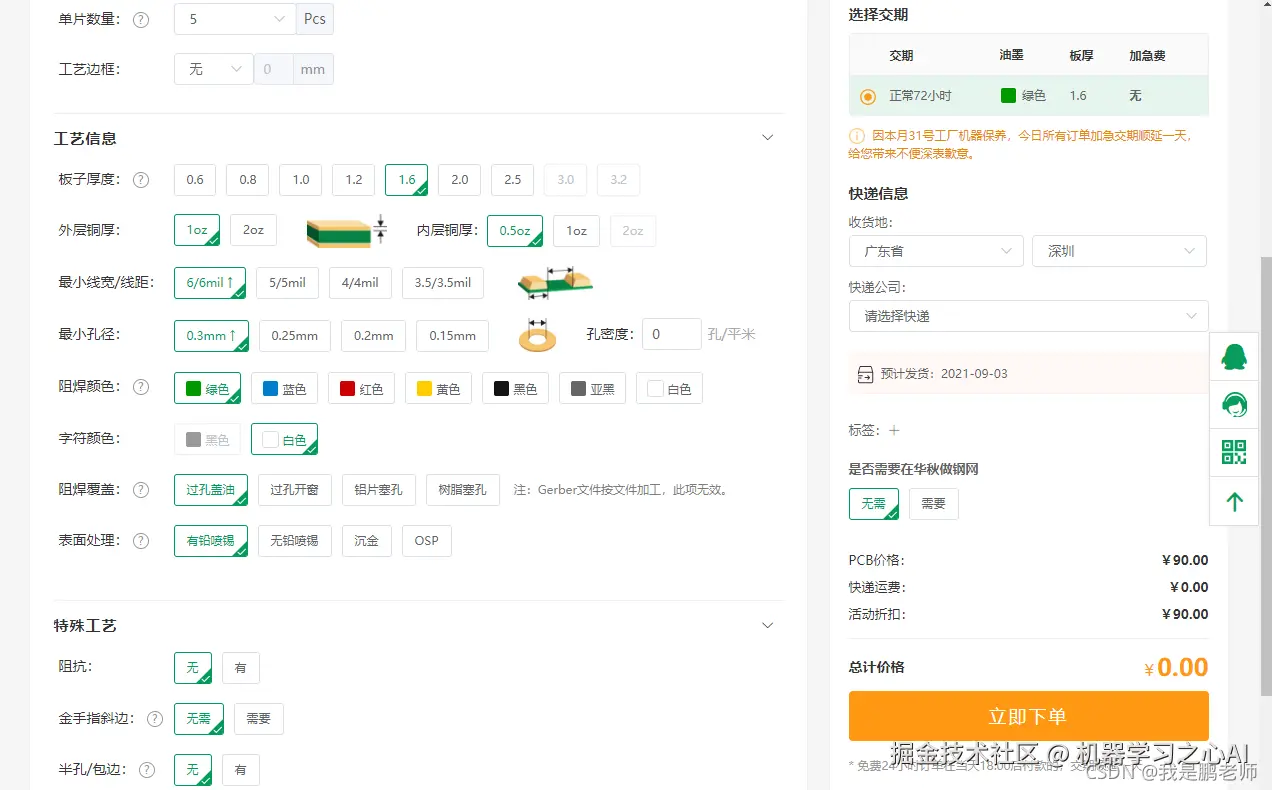

然后就是填写工艺信息，收货地址等等，就可以下单等着收快递了。
备注：华秋电路目前只是4层板免费，单层板，双层板并不免费。
捷配PCB

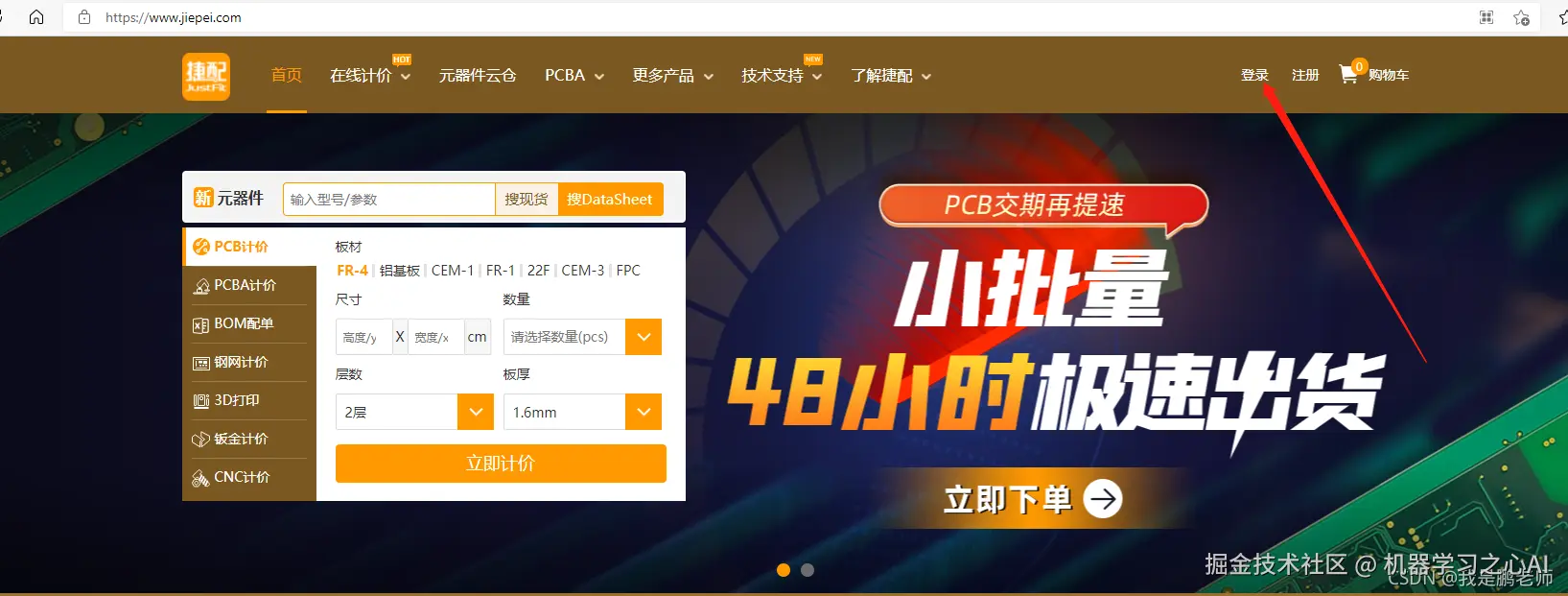

捷配PCB下单无需下载任何软件，单开浏览器即可，网址为：www.jiepei.com，网站页面如下图所示：

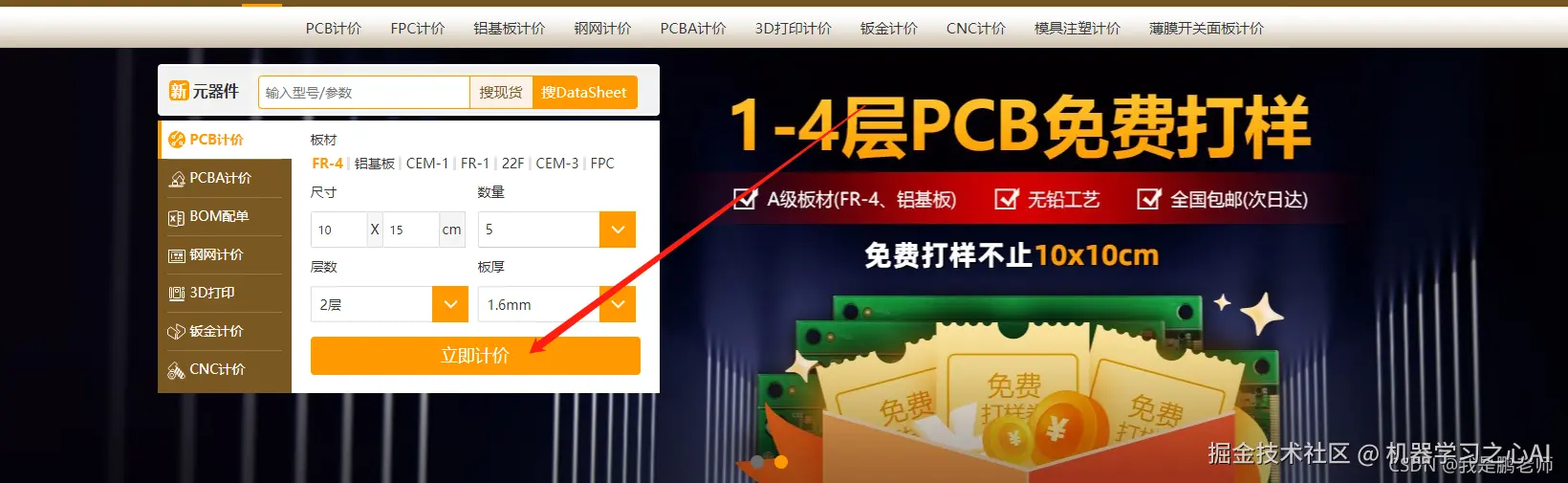

点击右上角的登录按钮，输入手机号进行登录(首次登录需注册)，登录成功后，进入PCB计价页面，输入电路板的长度，宽度，层数，板子数量，点击立即计价，将进入工艺参数选择页面：

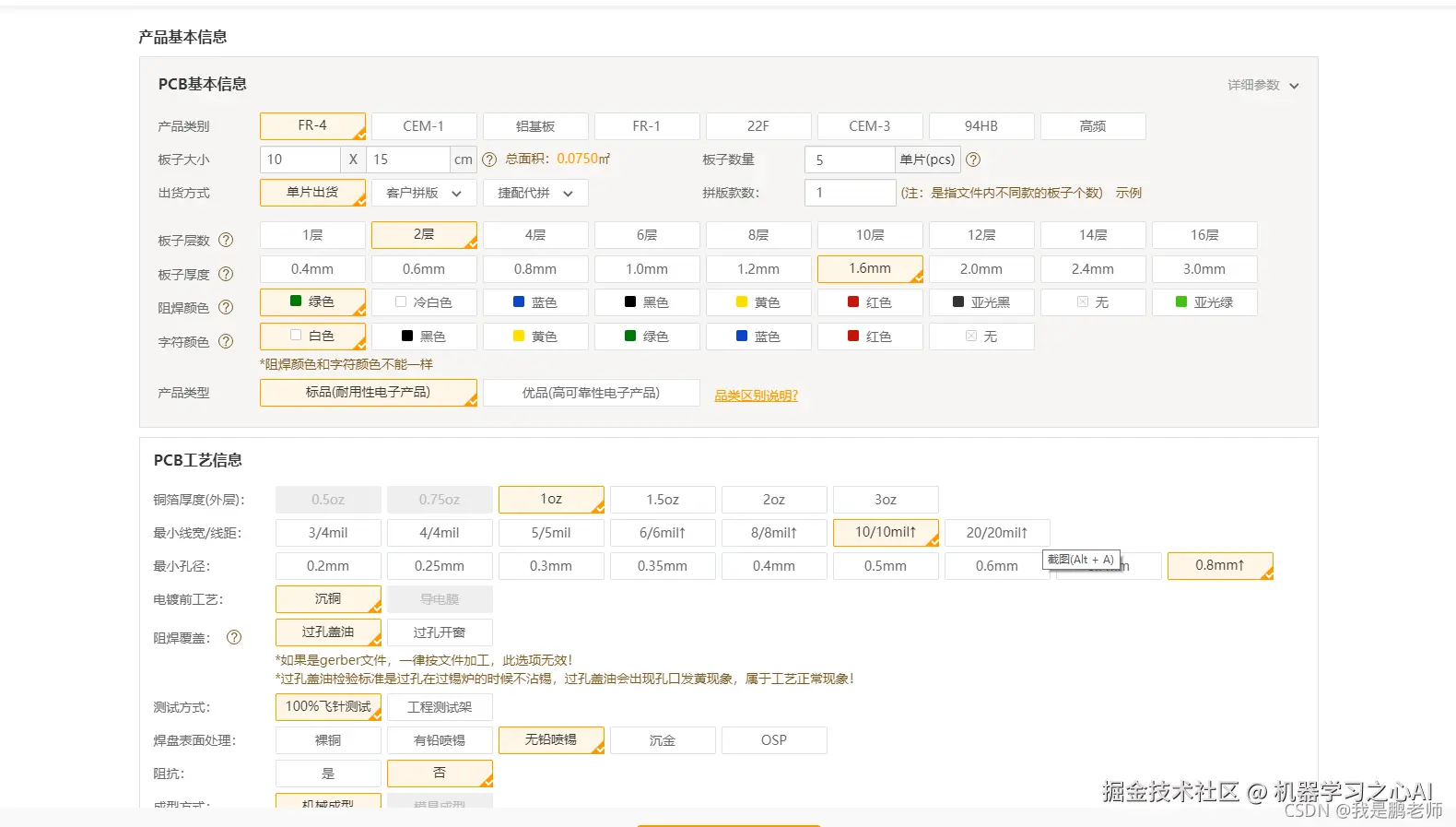

工艺选择页面如下图所示：

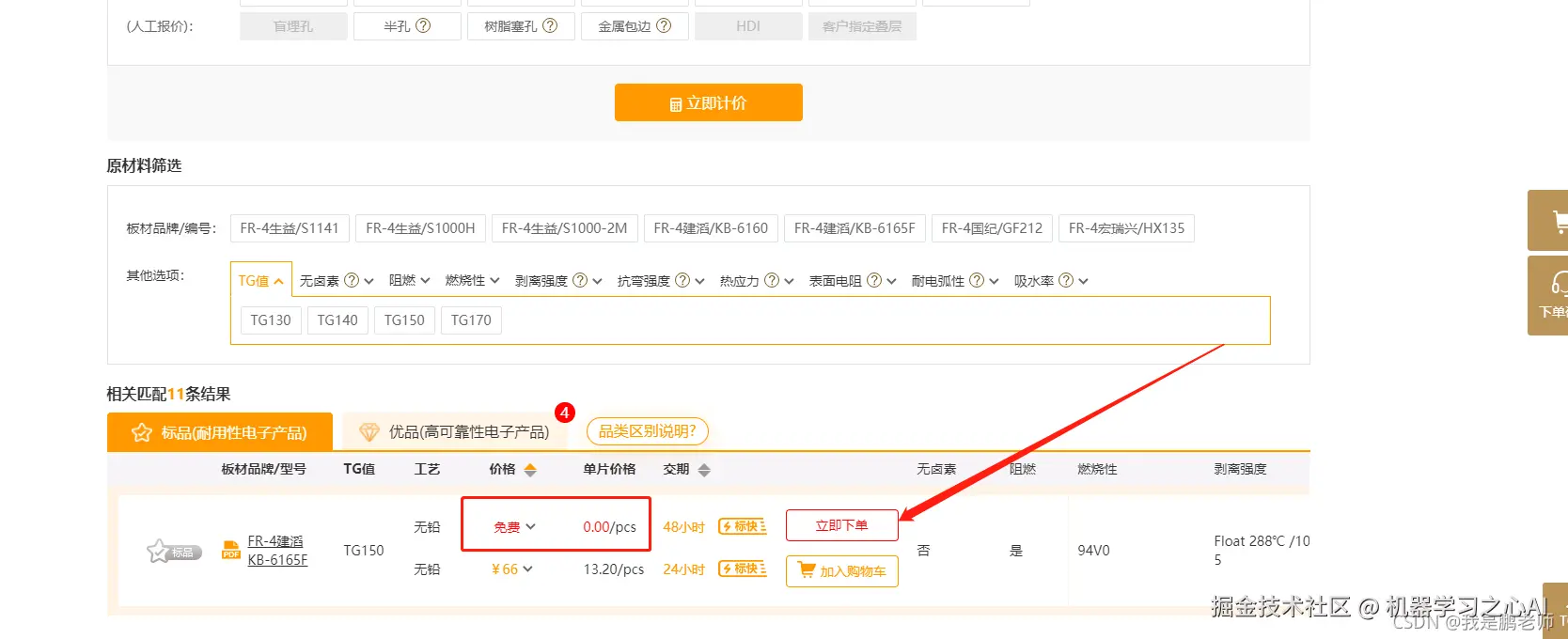

设置完成工艺参数后，在页面下方就显示出了具体费用，点击立即下单即可

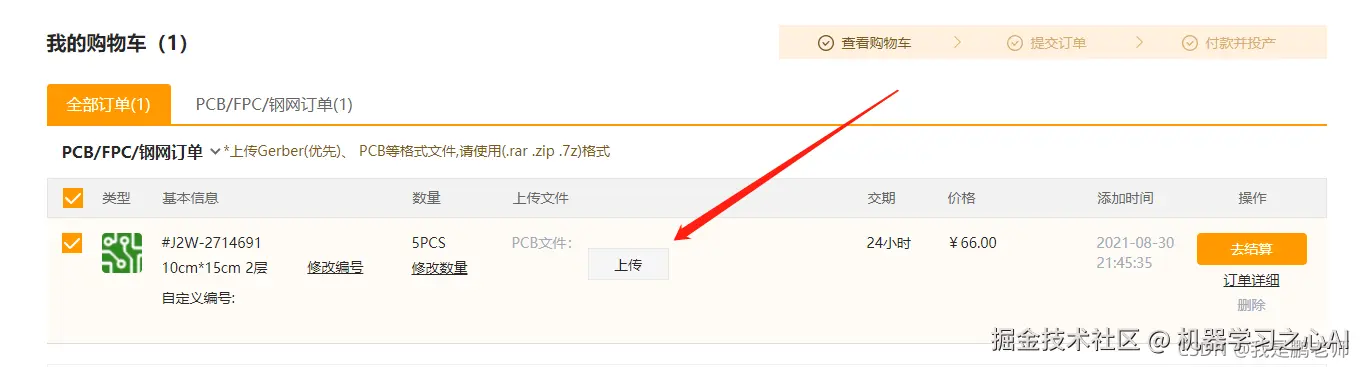

然后在结算页面点击上传按钮，上传从立创EDA导出的Gerber压缩包文件，然后点击结算即可，结算完成之后填写收货地址，然后就等着收快递了。
备注：捷配PCB一个手机号就是一个账号，如果有两个手机号或者用女朋友的手机号多注册几个账号的话，每个月就可以打样好多块板子了！
猎板网PCB

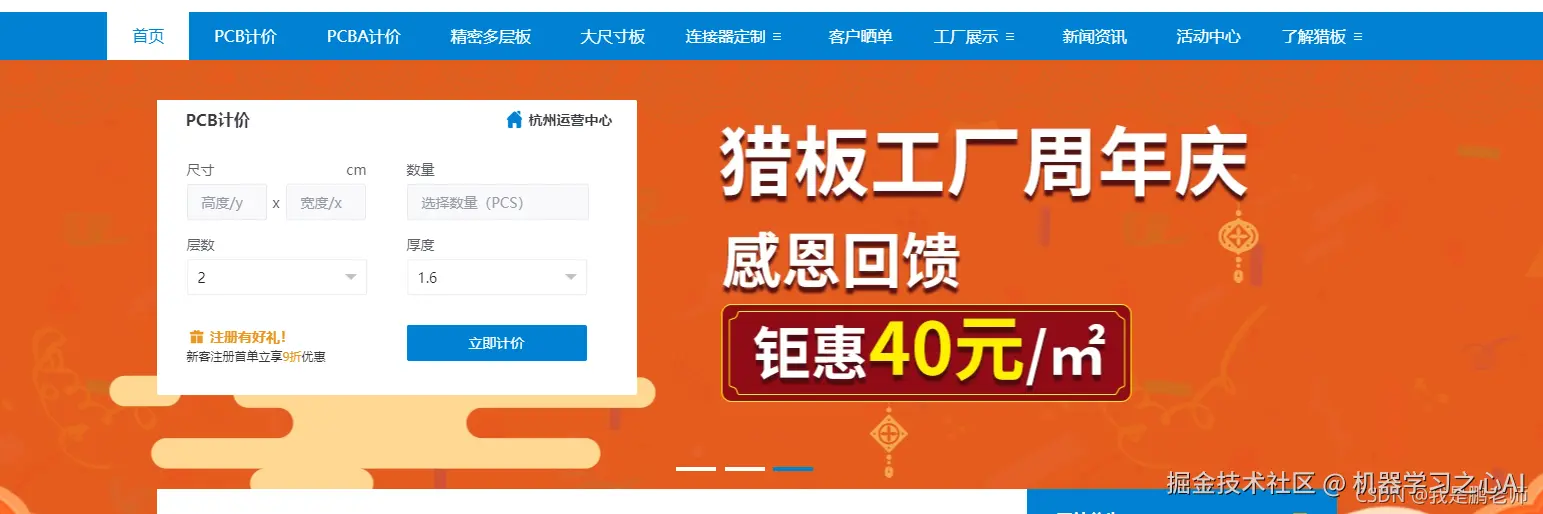

与捷配PCB类似，猎板网也是打开网页即可下单，网址为：www.pcbhunt.com/

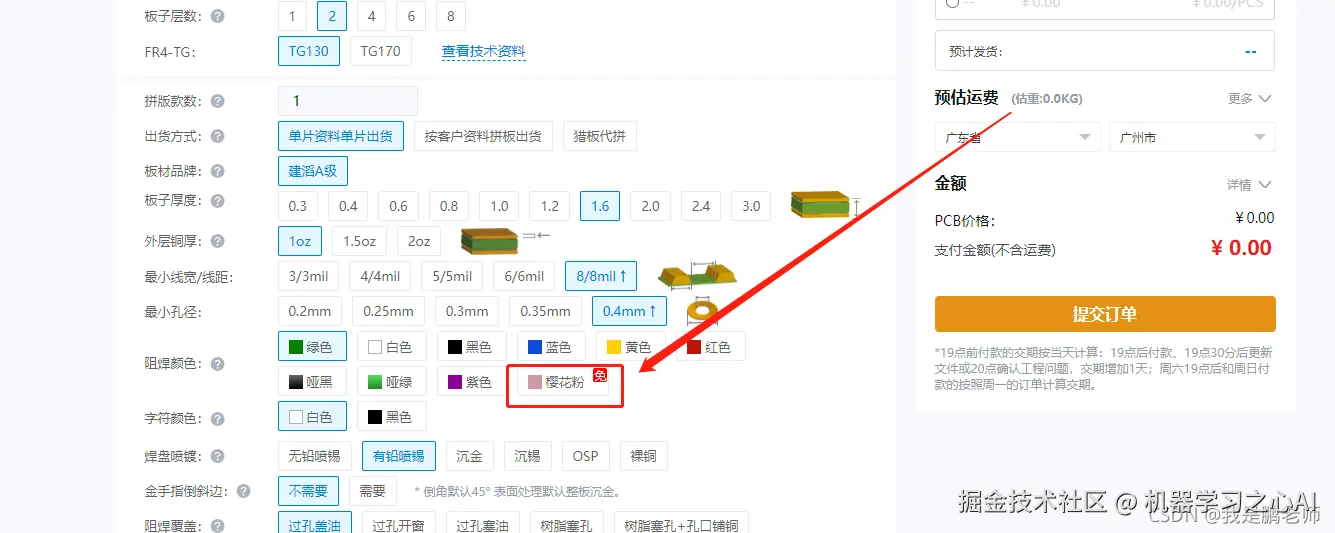

下单方式与捷配PCB类似，下填写工艺信息下单，然后上床Gerber文件，值得注意的是，猎板网率先推出了粉色的PCB板，目前还是全网第一家，有兴趣的可以去体验下，猛男粉！
