1.功能设定

        南北、东西两道的红灯时间、绿灯时间均为24S,数码管显示倒计时。在绿灯的最后5S内,黄灯闪烁。有夜间模式:按下按键进入夜间模式。在夜间模式下,数码管显示计数最大值,两个方向的黄灯不停闪烁。

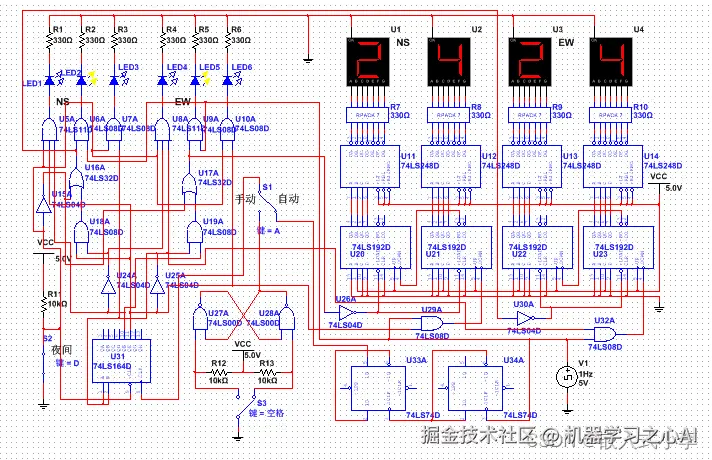

2.电路设计

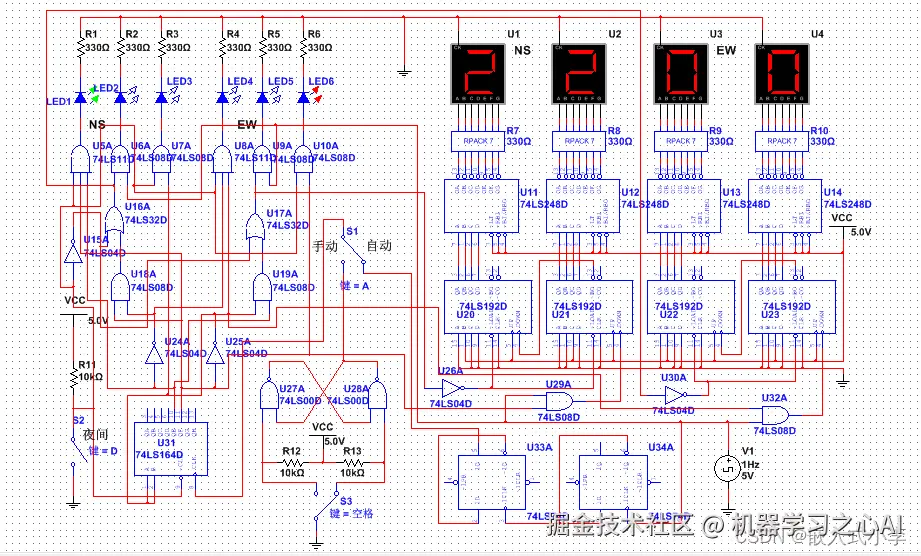

夜间模式:

3.芯片介绍

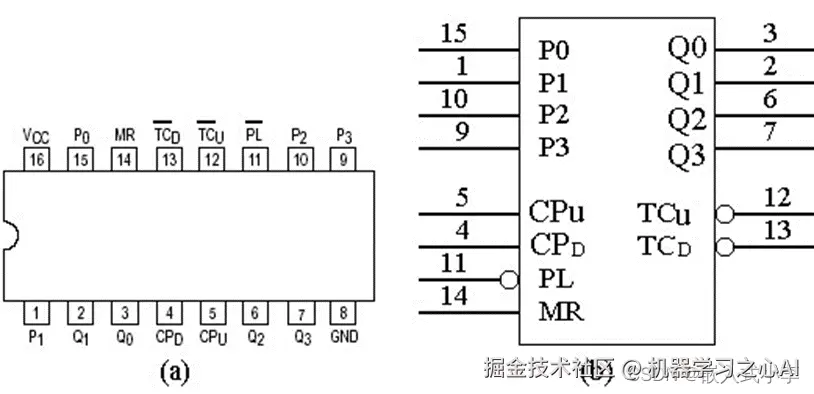

        74LS192 是一种集成电路(IC),是一种可编程的二进制同步上升/下降计数器。它有四个主要部分构成: 一个四位二进制计数器、输入信号控制逻辑、并行数据输入逻辑和并行输出存储器。该芯片可以通过上升沿或下降沿触发计数,并且具有清零、加载和计数方向控制功能。在 74LS192 中,计数器的初始值可以通过并行数据输入设置,输出可以通过并行输出脚引出。这种集成电路在数字逻辑和计数电路中得到广泛应用,特别是在需要进行复杂计数操作时。

74LS164 是一种集成电路(IC),是一个8位串行输入、并行输出的移位寄存器。它具有非常简单的功能和接口,常用于数字逻辑电路中的移位操作。

这个芯片有一个串行数据输入引脚(DS)和一个时钟输入引脚(CLK),通过时钟输入的上升沿或下降沿触发,串行输入的数据会一位一位地移位到寄存器的并行输出端口。移位操作可以在一个时钟周期内完成。

74LS164 还有一个异步清零引脚(MR),用于将寄存器的内容清零,以及一个输出使能引脚(OE),用于控制输出是否有效。

这个芯片的应用非常广泛,常用于电子显示、数字逻辑电路和串行通信等方面,可以用于数据的移位、串行-并行转换、数据的缓存存储等功能。

74LS74 是一种集成电路(IC),是一款双D触发器(D flip-flop),通常被用于数字逻辑电路中的时序控制和数据存储等应用。它由两个独立的触发器组成,每个触发器都具有一个数据输入(D)、时钟输入(CLK)、复位输入(CLR)和预置输入(PRE)。
