2 SWD物理层协议解析
SWD需要三根线与目标的MCU连接，分别为SWDIO、SWDCLK和GND.后面的内容中，HOST为主机，就是我们提供的SCK的一方；TARGET为目标MCU。
- SWDIO为双向Data线，主机读写目标芯片数据。
- SWDCLK为时钟线，类似于SPI需要由主机提供时钟。同时，数据都是在时钟下降沿读取，上升沿进行数据翻转。
- GND为双向Data口，主机读写目标芯片数据。
2.1 SWD通信时序分析

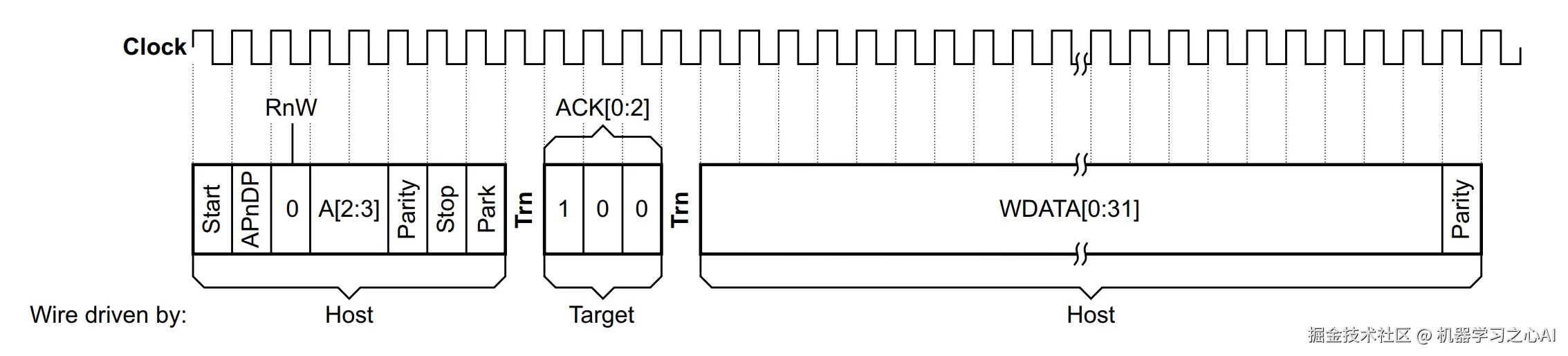

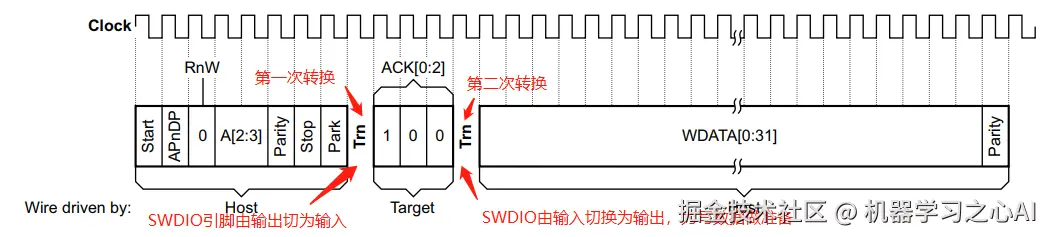

首先放个写操作成功的时序图。
从图中可知，整个流程大致分为三部分：
- 第一部分：HOST -> TARGET 主机发送读写命令，这部分指定了读写操作，指定了要访问AP还是DP,还指定了ADDR。
- 第二部分：TARGET -> HOST 目标MCU回复Ack，通知主机是否可以继续操作。
- 第三部分：HOST -> TARGET 主机写数据
下面，我们针对图中的一些名词做出解释：
- Start: 一位起始位，值为1。
- APnDP: 一位，表示访问的是DP寄存器还是AP寄存器，0：DP,1: AP。
- RnW: 一位，表明是读操作还是写操作，0：写，1：读。
- ADDR[2:3]:两位，给出DP或者AP寄存器地址ADDR[3:2]地址区域，发送时低位在前（后面有具体说明）。
- Parity: 一位 为前面的数据包提供奇偶校验。在包头中的校验位校验了APnDP, RnW and A[2:3]，在数据中的校验位校验了32位的数据。
- Stop: 一位，停止位，值为0。
- Park: 一位，在传输该位时，主机不对SWDIO进行驱动，该线由硬件拉高（上拉），所以这位读作一。
- Trn: 调转周期，在该周期中，不对线进行前驱动，实际应用时，这个时候要将SWDIO引脚的输入输出状态翻转。这个周期的时间由TURNROUND控制（位于WCR寄存器中）。
- Ack[0:2]: 三位，目标MCU到主机的响应，低位在前。100：成功，010：等待，001：失败。
- WDATA[0:31]: 32位的写数据包，由主机发送给目标MCU。
- RDATA[0:31]: 32位的读数据包，由MCU发送给主机。
值的注意的是，Trn，调转周期，因为我们是单总线通信，一根线上既有写又有读，而这个Trn就是发生在写读切换的时候的一个延时。
2.2 SWD 寄存器简介
SWD通信的时候主要涉及的寄存器就两个，一个DP，一个AP。

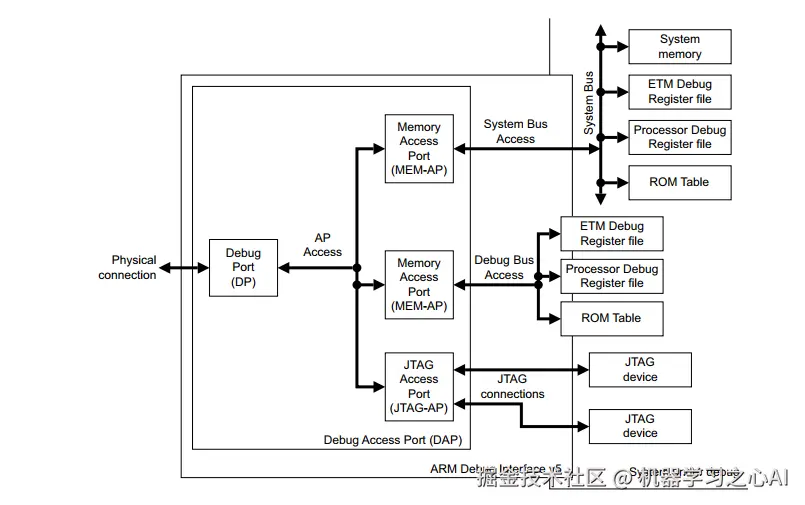

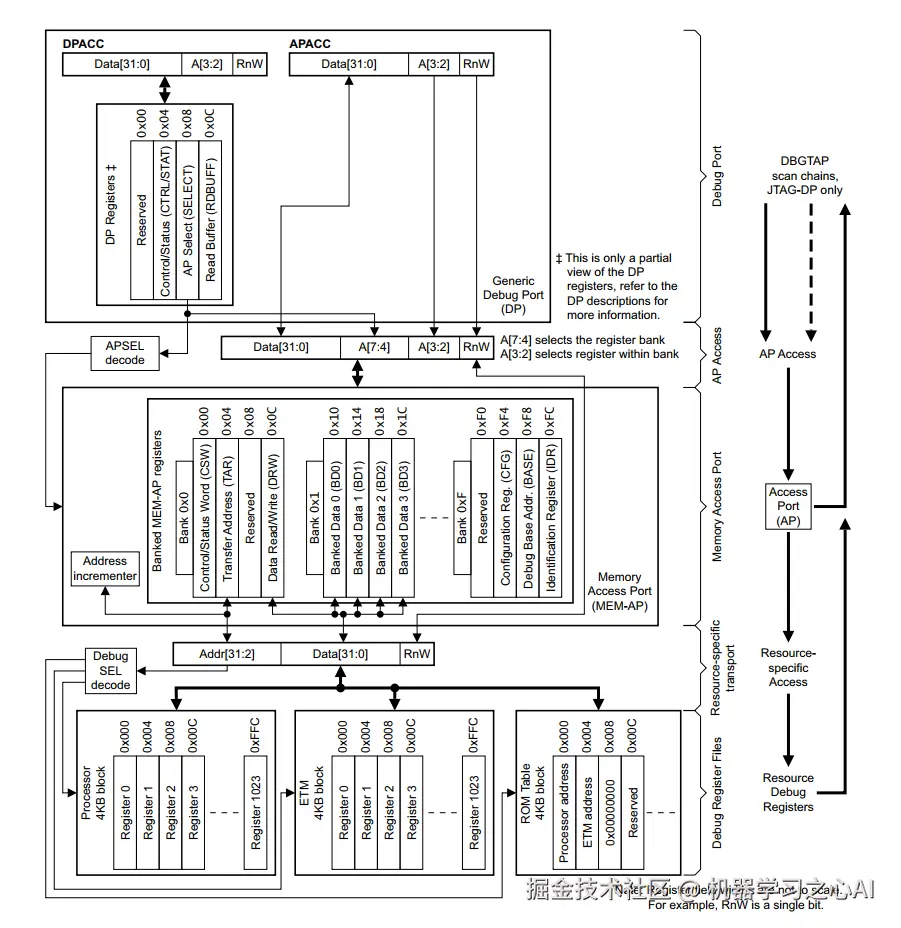

如图所示，DP就是Debug port,AP 就是 Access port。如果要访问内核寄存器，就得先配置DP->AP->MEM-AP。
2.2.1 DP寄存器

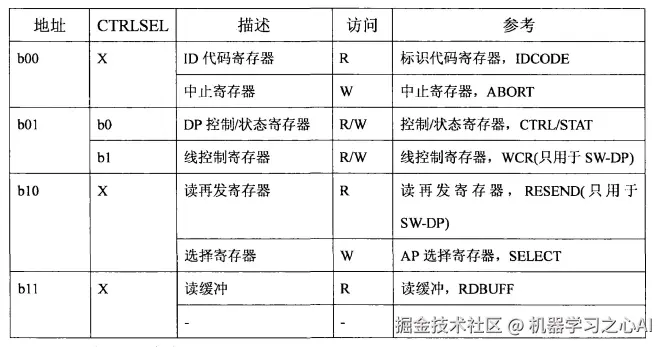

DP寄存器如下图，地址就是我们在包头中的ADDR[2:3]，这两位指示的地址。具体的寄存器实在是太多了，具体的请参考《ARM Debug Interface v5 Architecture Specification》。
值的说明的是，总线复位之后，然后进行JTAG和SWD的切换操作（发0X79，0XE7或者0X6D,0XB7），然后必须先读下IDDCODE,判断下MCU的类型，然后才能继续别的操作。
2.2.2 AP寄存器
AP寄存器如下路，AP寄存器相比较于DP则是复杂了很多。具体的寄存器实在是太多了，具体的请参考《ARM Debug Interface v5 Architecture Specification》。
2.3 SWD通信流程
2.3.1 SWD复位

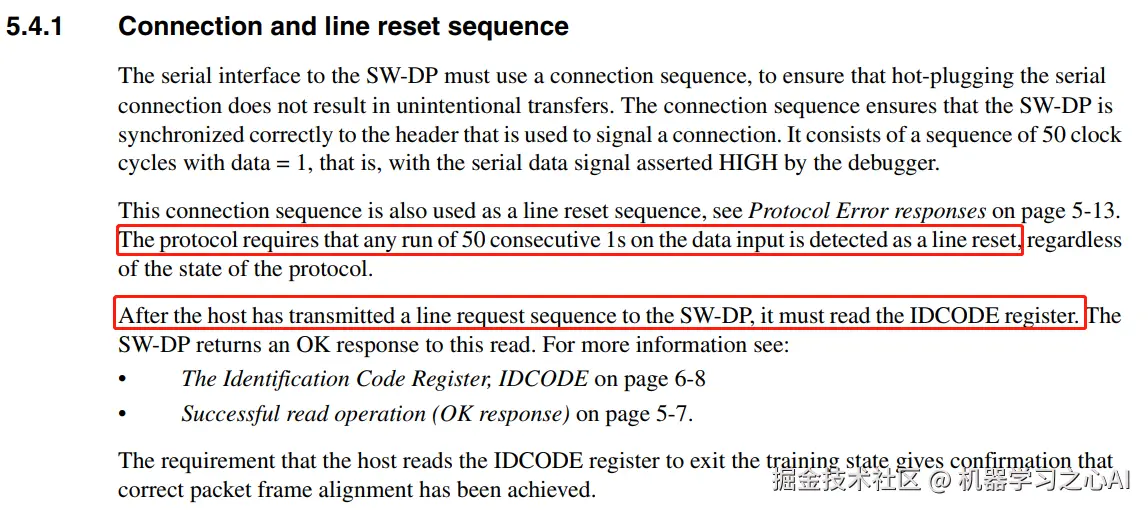

如下图，ARM对SWD的复位有明确的说明，要求连续50个时钟周期的高电平，认为是SWD复位，同时复位之后必须读一次IDCODE（位于DP寄存器中）。

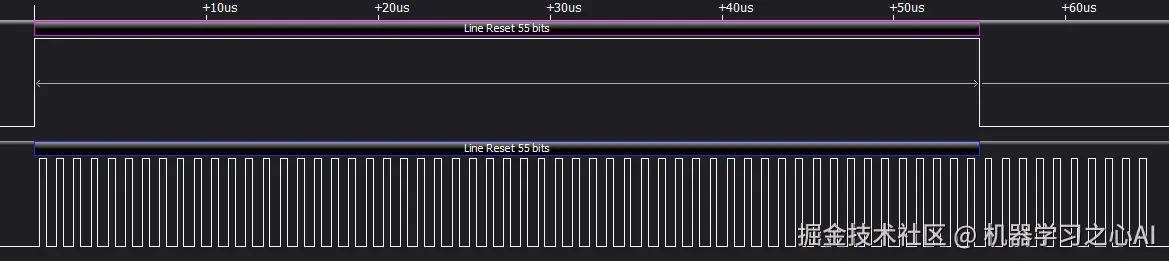

下图是我的复位时序，多写了5个周期的电平
2.3.2 SWD读IDCODE

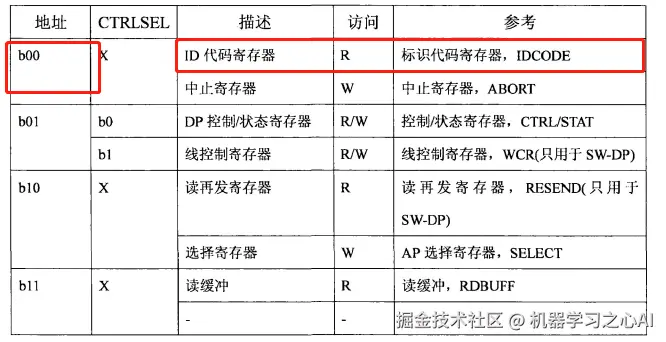

IDCODE位于SWD DP寄存器中，将地址设置为00b，读DP操作，就可以读到IDCODE了，根据内核型号不同，一般第一数字不一样，我的是0x0BB11477.

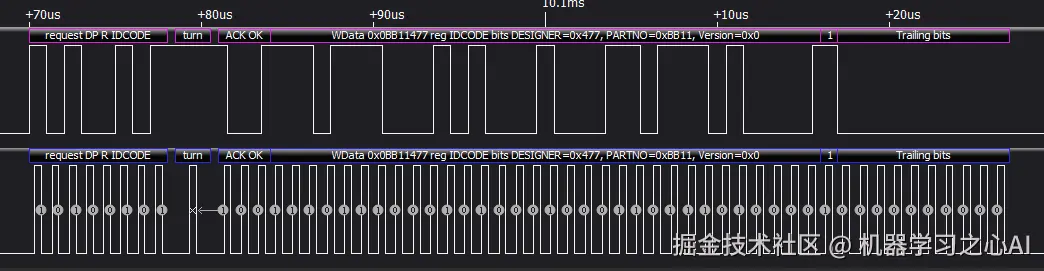

下图是我的读IDCODE时序
2.3.3 SWD清除错误标志位，并且使能AP调试

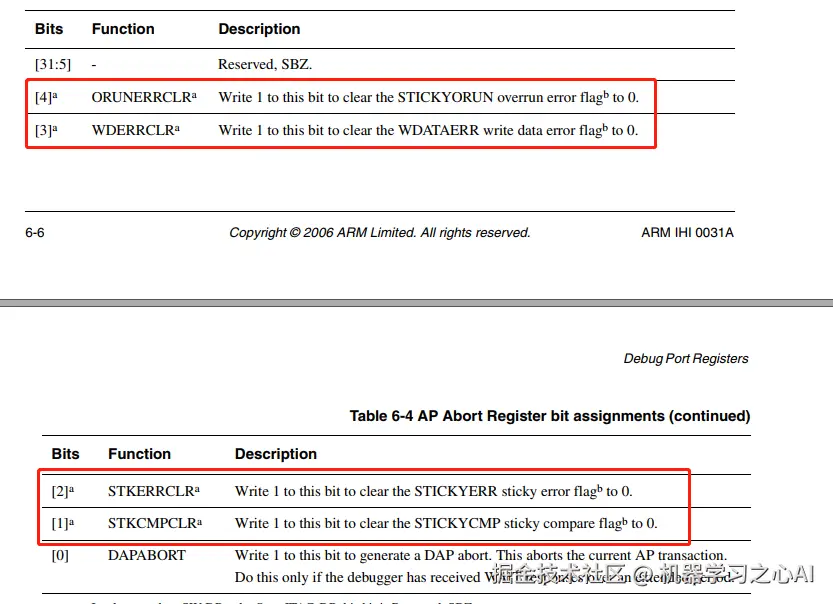

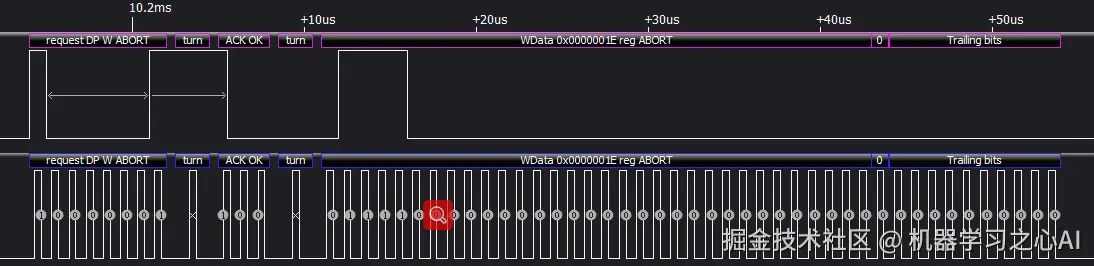

通过写DP中的APBORT[4:1]，来清除错误标志位。

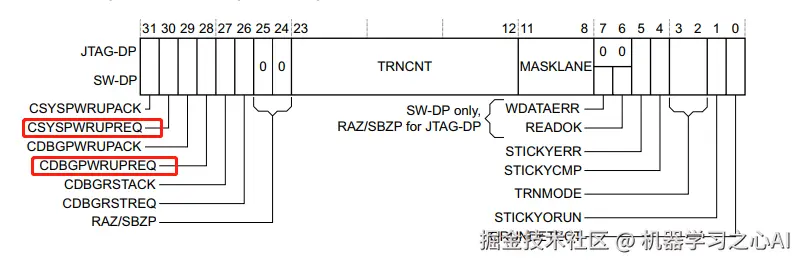

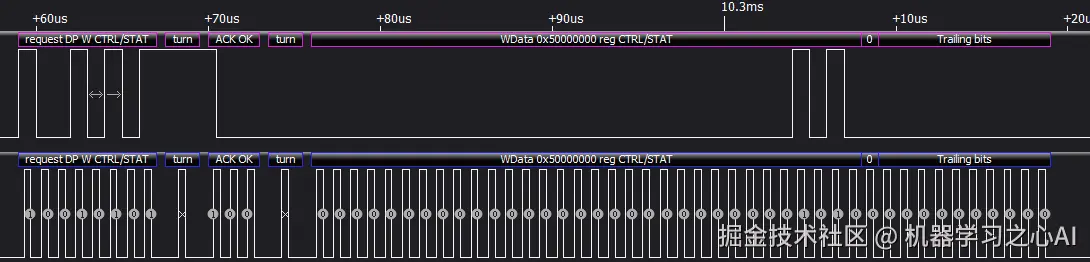

通过写DP中的CTRL/STAT[30]和CTRL/STAT[28]使能AP调试
2.3.4 SWD读取AP IDR(也就是AP寄存器的ID CODE)
读取AP寄存器的步骤：
- 第一步通过写DP 中的SELECT寄存器，确定APBANK.
- 第二步通过AP命令包头的地址，确定APBANK内部的位置,发送读AP命令。

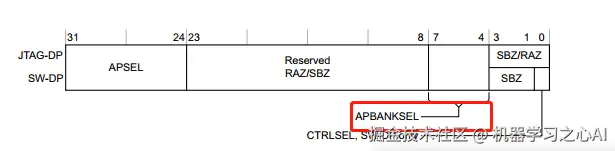

如图DP SELECT寄存器。

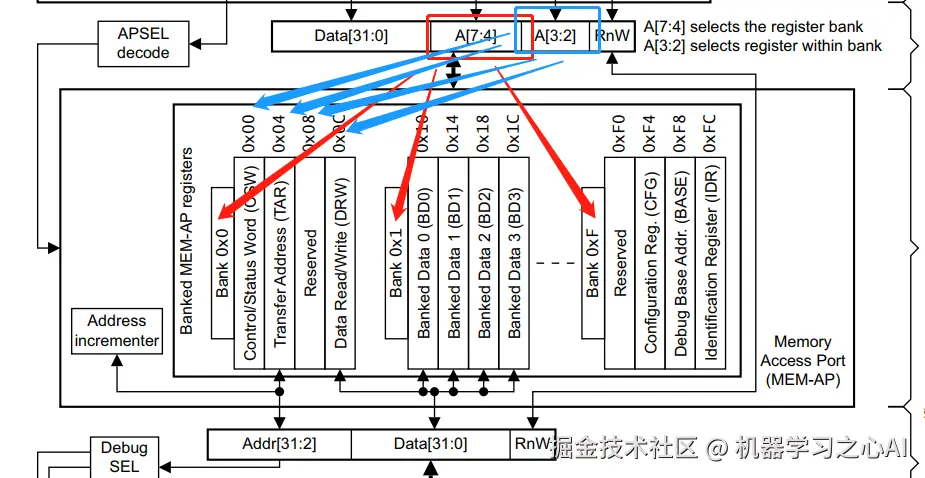

如图，AP寄存器，APBANK决定的是BANK 0x0 -> BANK 0xF.ADDR[3:2]决定的是BANK内部的地址(ADDR[1:0]都是0)，0x00,0x04,0x08,0x0C,

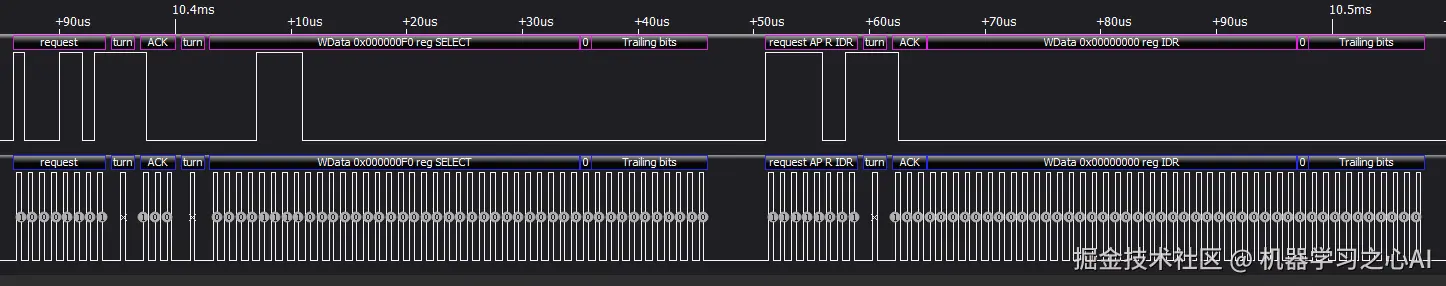

所以，如果我要读取AP IDR的话，就先设置DP SELECT寄存器中的APBANKSEL为0xF,然后直接发读AP命令，ADDR[3:2]为11b.
2.3.5 SWD读写MCU任意寄存器
读取MCU任意寄存器的步骤：
- 第一步通过写DP 中的SELECT寄存器，确定APBANK为BANK0.

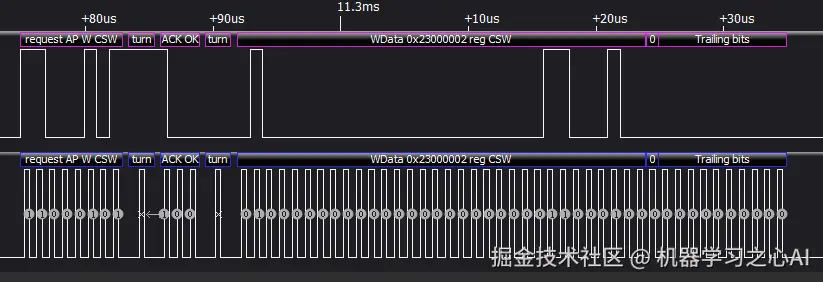

- 第二步通过AP命令包头的ADDR[3:2]地址，确定APBANK内部的地址为0x00(CSW),发送写AP命令。数据为0x23000002（该值可能有问题，此处请自行查看CSW寄存器描述，如果这个值写完之后依然读不出DRW，请联系我）.
- 第三步通过AP命令包头的ADDR[3:2]地址，确定APBANK内部的地址为0x04(TAR),发送写AP命令。数据为要读取的寄存器地址。
- 第四步通过AP命令包头的ADDR[3:2]地址，确定APBANK内部的地址为0x0C(DRW),发送读AP命令。一次读回来的数据无效。

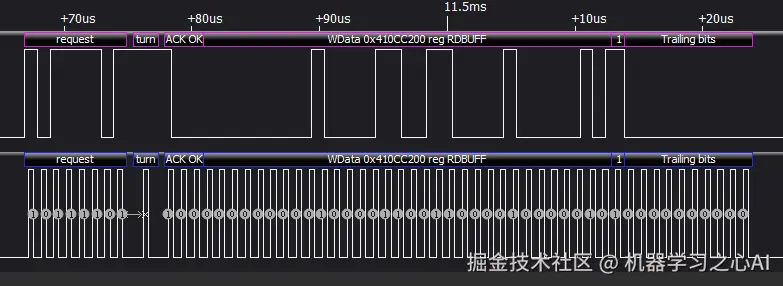

- 第五步通过AP命令包头的ADDR[3:2]地址，确定APBANK内部的地址为0x0C(DRW),发送读AP命令。此时读回来的数据为正确数据。（这里读DP的RDBUFF也可以，详细请自行查阅寄存器文档）

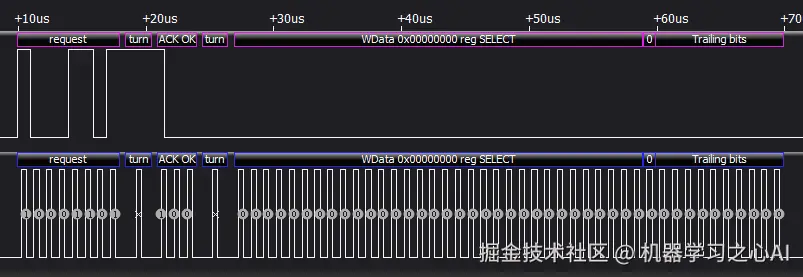

步骤一波形：
步骤二波形：

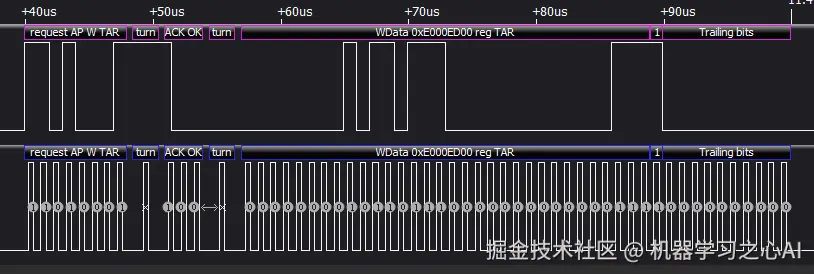

步骤三波形：
步骤四波形：
步骤五波形：
写入MCU任意寄存器的步骤：
- 第一步通过写DP 中的SELECT寄存器，确定APBANK为BANK0.
- 第二步通过AP命令包头的ADDR[3:2]地址，确定APBANK内部的地址为0x00(CSW),发送写AP命令。数据为0x23000012（该值可能有问题，此处请自行查看CSW寄存器描述，如果这个值写完之后依然不能写入DRW，请联系我）.
- 第三步通过AP命令包头的ADDR[3:2]地址，确定APBANK内部的地址为0x04(TAR),发送写AP命令。数据为要读取的寄存器地址。

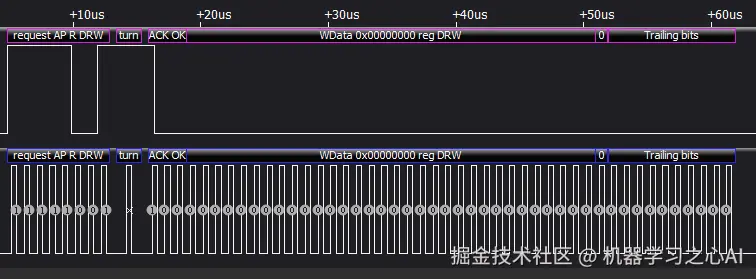

- 第四步通过AP命令包头的ADDR[3:2]地址，确定APBANK内部的地址为0x0C(DRW),发送写AP命令。写入成功。
步骤一波形：
步骤二波形：
