在典型功率级工作时，距离最长可达10米左右。但如果使用较高功率脉冲，UWB的距离甚至可达200米。UWB通信还可以传输数据，其中UWB数据包的有效载荷部分以大约7 Mbps的速率发送数据，并且可以继续加速，最高可达32 Mbps。
现在，UWB使用调制脉冲序列，持续时间为2ns，非常短。脉冲间距可以相同，也可以不同。脉冲重复频率(PRF)从每秒数十万脉冲到每秒数十亿脉冲不等。通常支持的PRF是62.4 MHz和/或124.8 MHz，分别称为PRF64和PRF128。UWB的调制技术包括脉冲位置调制和二进制相移键控。
定义脉冲重复频率
- 脉冲发射器在开与关之间切换，以特定速率（PRT或PRF）提供峰值功率(Ppeak)。
- 最大距离与发射器输出功率直接相关。系统发射的能量越多，目标检测距离将越大。
飞行时间（ToF）的计算
在科学和军事应用中，确定两点（或两个设备）间水平距离的过程被称为测距。飞行时间（ToF）是测距的一种形式，使用信号行程时间来计算距离。图2提供了ToF计算在配备UWB的两台设备中如何工作的基本描述。

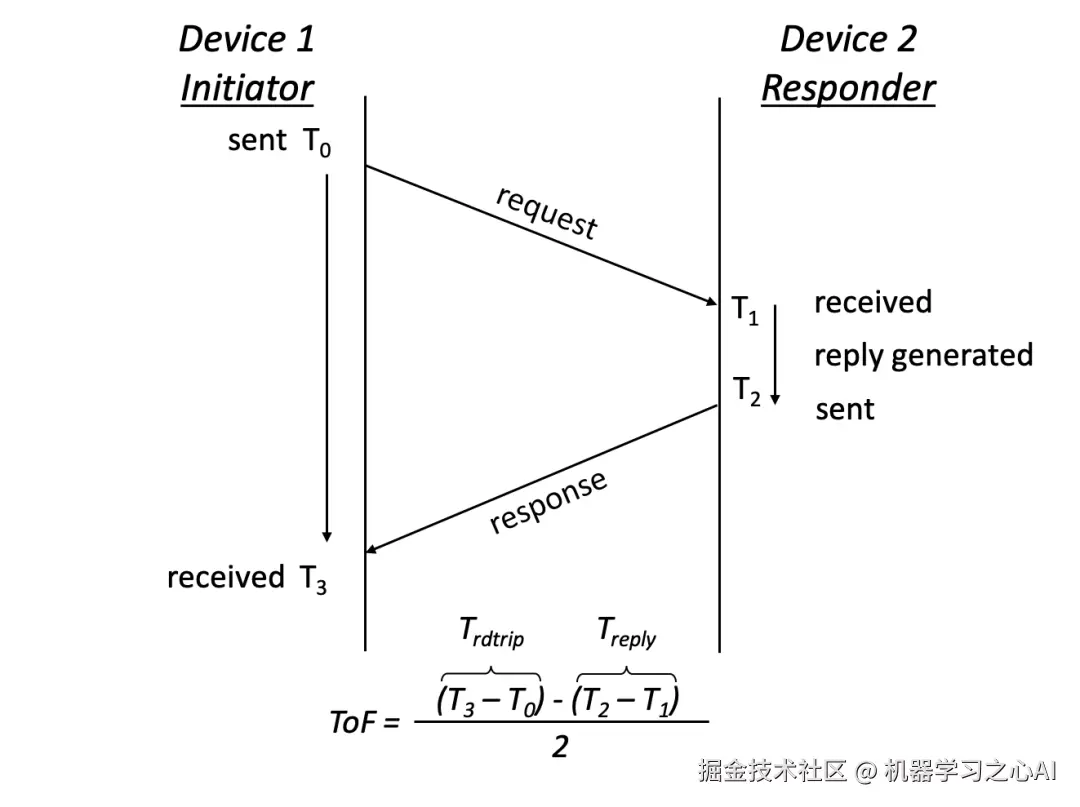

图2：UWB的飞行时间计算，其中设备1是控制器，设备2是受控器（来源：恩智浦）
为了计算飞行时间(ToF)，我们测量信号从到达点传输到B点所花费的时间。我们选取消息往返时间的往返读数，这包括设备2中的处理时间。然后减去处理时间，再除以2，便可得出ToF。为了确定在传输过程中覆盖了多少地面，将ToF乘以光速即可。
由于UWB的高带宽（500 MHz），脉冲宽度为纳秒级，这提高了精度。与使用窄带收发器的WiFi和BLE不同，ToF和测距的精度限于约+/-1m至+/-5m，而UWB可精确到+/-10cm以内。
由于UWB信号明显不同且易于读取，即便在多通道环境中也是如此，因此当脉冲离开和到达时，信号更容易识别，且高度确定。UWB能够以超高的传输速率准确跟踪脉冲——在短突发时间内发送大量脉冲——因此即使距离非常短，也可以进行细粒度ToF计算。
调制正弦波在使用Wi-Fi或蓝牙确定位置时会出现，其多通道分量只能以复杂的方式分离。这也就是Wi-Fi和蓝牙为何努力提供精度低于1米的准确测量值的部分原因。
图3对UWB ToF计算与Wi-Fi和蓝牙的ToF计算进行了比较。

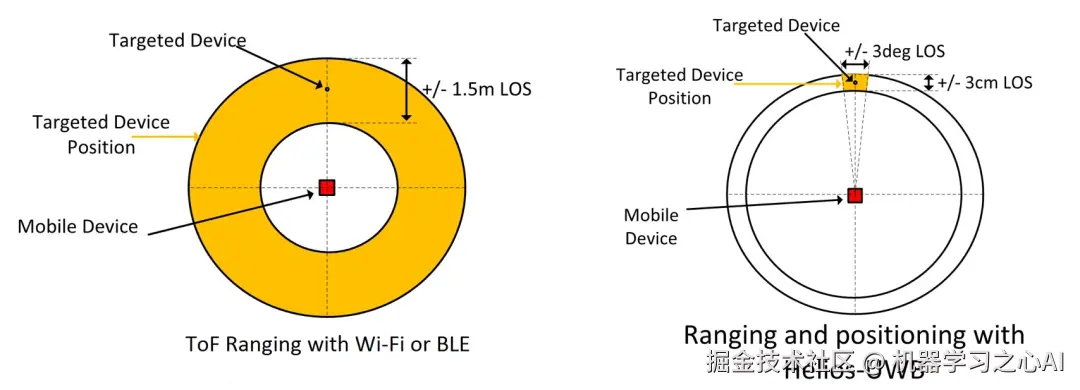

图3：通过Wi-Fi和BLE与通过UWB进行的ToF测距（来源：恩智浦）
可选的到达角（AoA）计算
请务必注意，ToF计算确定的是径向距离，而不是方向。也就是说，ToF计算告诉设备1其与设备2之间的距离，但不告诉设备2的方向——前、后、左、右、东、南、西还是北。所以ToF图是一个圆圈：如果ToF计算表明设备2与设备1之间的距离为15 cm，则以设备1为圆心，用卷尺在每个方向测量15 cm，以此方式形成一个圆圈，设备2可以在该圆圈中的任意位置。若要通过第二次测量的方式，使用两个距离圆圈的交集来确定位置，则需要额外的设备。
因此，要完善UWB技术的讨论，我们应该考虑另一个方面，也就是当前非汽车应用的一个重要因素：到达角(AoA)。到达角可帮助确定设备2在该圆圈中的哪个位置。为了计算AoA，设备1需要配备一组小心放置的专用天线，这组天线仅用于AoA测量。并非所有UWB解决方案都包含额外天线，但包含额外天线的UWB能够精确到几厘米以内（图4）。
图4：ToF测距与AoA生成高准确度（来源：恩智浦）
AoA计算是单独进行的，与ToF计算不同，但二者具有相似性：它们都以脉冲定时开始。在AoA阵列中的每个天线，接收到的每个信号的到达时间与相位存在微小但可辨别的差异。记录每个信号的到达时间与相位，然后用于类似三角测量的几何计算中，从而确定信号来自哪里。
图5中左图以设备1上的两个AoA天线Rx1和Rx2为例。与Rx2相比，从设备2发出的信号需要更长时间才能到达Rx1，这表示Rx1、Rx2和信号原点组成的三角形向右倾斜，指示信号来自设备1的东北方向。
与Rx2相比，从设备2传输到设备1的信号需要更长时间才能到达Rx1。图5中右图显示的AoA计算使用到达时间和天线间距来确定每个传入信号的角度，并绘制由Rx1、Rx2和设备2组成的三角形。在本例中，该三角形中Rx1的边较长，并指向右边，这表示设备2在设备1的右边。

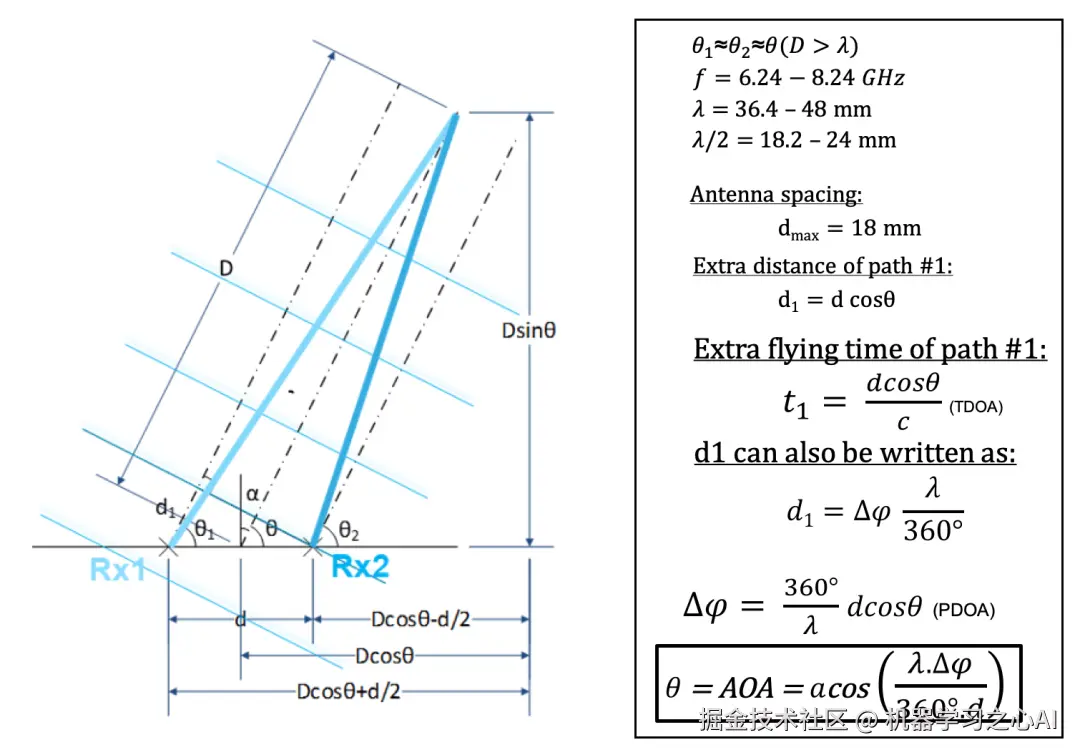

图5（左）：设备1上两个AoA天线Rx1和Rx2的示例；
图5（右）：AoA计算使用到达时间和天线间距来确定每个传入信号的角度（来源：恩智浦）
UWB如何管理安全性？
UWB中增添的其中一个重要特性是物理层（PHY）中用于收发数据包的额外部分，这作为即将推出的802.15.4z规范的一部分进行定义。该新特性以恩智浦开发和推荐的一项技术为基础，称为扰频时间戳序列（STS）。新特性增添了加密、随机数生成和其他技术，使得外部攻击者更难访问或操控UWB通信。
保护ToF计算
飞行时间计算很容易受到距离操控的影响。如果您可以干扰时间戳或计算的其他方面，就可以使您看起来比实际更近。在特定应用中，如安全访问，这会欺骗系统认为授权用户在旁边（但实际上并没有）并触发开锁（其实不应开锁），这是个严重的问题。
针对测距的原始UWB标准802.15.4a已发布十多年，对安全性的重视已经跟不上现在的发展。在测试4a标准时，研究人员发现，外部攻击者能够以超过99%的概率将测量的距离减少多达140米。对这一特定漏洞的担忧促使人们开始修订4z标准。
具体想法是，通过为PHY数据包添加加密密钥和数字随机性，阻止ToF相关数据可访问或可预测。这有助于抵御使用原始UWB PHY的确定性和可预测性质来操控距离读数的各种外部攻击，包括Cicada工具、Preamble注入和早检测/晚连接(EDLC)攻击。更新后的方法能够提供尽可能最好的保护，避免遭到以操控距离测量值为目标的暴力攻击。
**免责声明：**本文来源NXP，版权归原作者所有。如涉及作品版权问题，请与我联系删除。
