在主函数 中先打开位选，再送入位选信号，再关闭位选
然后再打开段选，输送段选信号，关闭段选
实例代码
#include<reg52.h>
sbit dula=P2^6;//申明U1寄存器的锁存端，P2^6是段锁
sbit wela=P2^7;//申明U2，P2^7是挝凰?
main()
{
wela=1; //打开U2锁存端
P0=0xfe;//送入位选信号，确定哪几个数码管发光
wela=0;//关闭U2锁存器
dula=1;//段锁
P0=0x5e;//0x06代表1，确定数码管显示哪些字符 0~F
dula=0;
while(1);
}
如果你不满足这段代码，可以看看我的这篇博客
三、矩阵键盘的使用
独立键盘，即最下面一排的键盘分别为S2、S3、S4、S5
分别对应S2-----P3^4
分别对应S3-----P3^5
分别对应S4-----P3^6
分别对应S5-----P3^7
光说是肯定不够的，要拿实际的东西出来才可以，

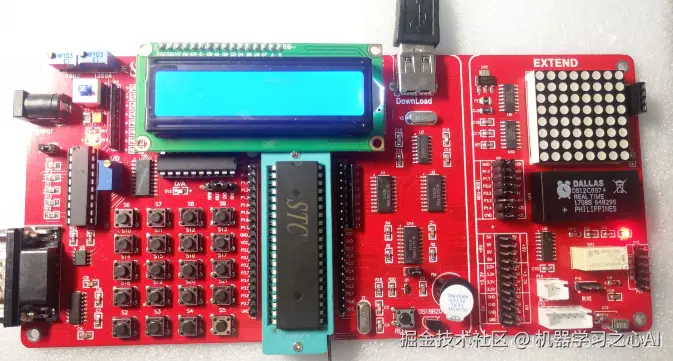

我用红圈标记的地方就是s2 按键
下面就以这个简单的程序讲一下矩阵键盘的使用
#include<reg51.h>
sbit s2=P3^4; //采集按键状态，此时作为输入引脚
sbit led=P1^0; //此时作为输出引脚。
void delay(unsigned char p)
{
unsigned char m,n;
for(m=p;m>0;m--)
for(n=125;n>0;n--);
}
void main()
{
while(1)
{
if(s2==0)
{
delay(10); //消抖
if(s2==0)
{ while(!s2);//等待按键松开。
led=~led;
}
}
}
}
这段代码的实际作用，当你按下 s2 开关的时候，P1^0 所对应的二级管会变亮，当你再按下一次，二级管就会熄灭。
四、液晶显示补充
液晶显示器是额外的显示仪器，它有两种显示型号，它们分别是 1602 和 12864，我这里只有1602型号的，我就简要介绍一下1602 的型号b把
1602液晶显示（1602型的液晶屏只能显示32字符，两行，每行18个）
这是属于一个独立的区块，需要另外再加上单片机的y上
引脚对应功能
sbit lcden=P3^4; //对应液晶使能端
sbit lcdrs=P3^5; //液晶数据命令选择端
实例代码
#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit rs=P3^5;
sbit lcden=P3^4;
sbit dula=P2^6;
sbit wela=P2^7;
uchar table1[]="TX-51STAR MCU";
uchar table2[]="WWW.TXMCU.COM";
void delay(uint x)
{
uint a,b;
for(a=x;a>0;a--)
for(b=10;b>0;b--);
}
void delay1(uint x)
{
uint a,b;
for(a=x;a>0;a--)
for(b=100;b>0;b--);
}
void write_com(uchar com)
{
P0=com;
rs=0;
lcden=0;
delay(10);
lcden=1;
delay(10);
lcden=0;
}
void write_date(uchar date)
{
P0=date;
rs=1;
lcden=0;
delay(10);
lcden=1;
delay(10);
lcden=0;
}
void init()
{
dula=0;
wela=0;
write_com(0x38); //显示模式设置：16×2显示，5×7点阵，8位数据接口
delay(20);
write_com(0x0f); //显示模式设置
delay(20);
write_com(0x06); //显示模式设置：光标右移，字符不移
delay(20);
write_com(0x01); //清屏幕指令，将以前的显示内容清除
delay(20);
}
void main()
{
uchar a;
init();
write_com(0x80+17); //将第一个字符写在向右偏移17个字符处，为后面的由右向左划入做准备。
delay(20);
for(a=0;a<13;a++)
{
write_date(table1[a]);
delay(20);
}
write_com(0xc0+17);
delay(50);
for(a=0;a<13;a++)
{
write_date(table2[a]);
delay(40);
}
for(a=0;a<16;a++)
{
write_com(0x18); //左移
delay1(600);
}
while(1);
}

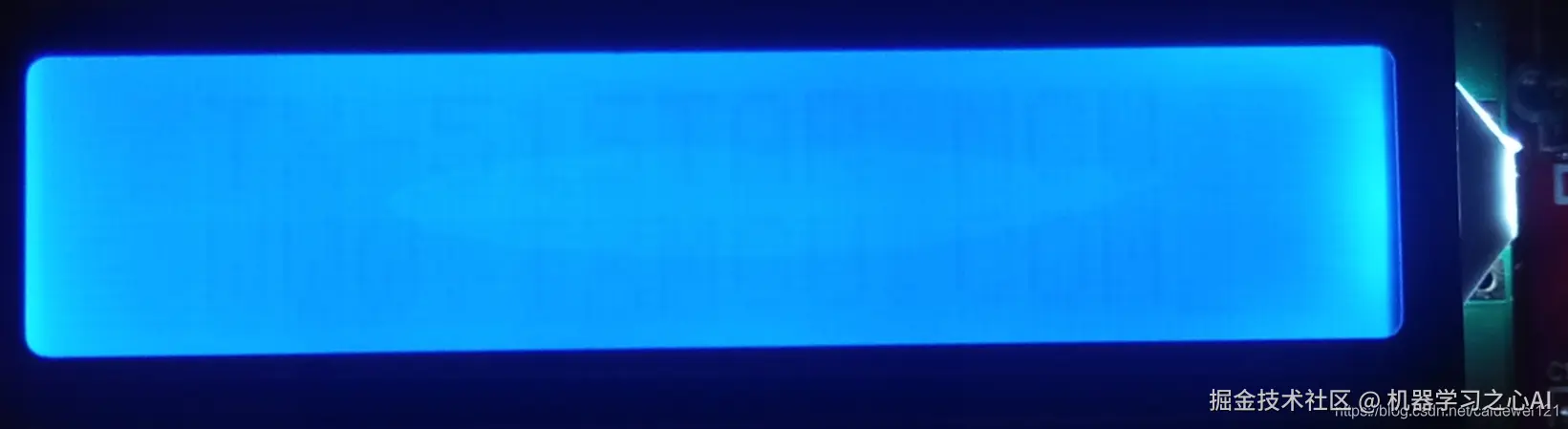

代码显示效果
这个液晶显示屏不太明显，但还是能隐隐约约看到一些字母出现
以上这些便都是基础板的讲解
