STM32 Cube IDE HAL库驱动 W25Q128 进行读、写、擦除操作_w25q128驱动程序

机器学习之心AI
873 阅读6分钟

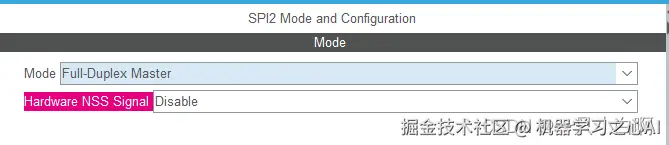

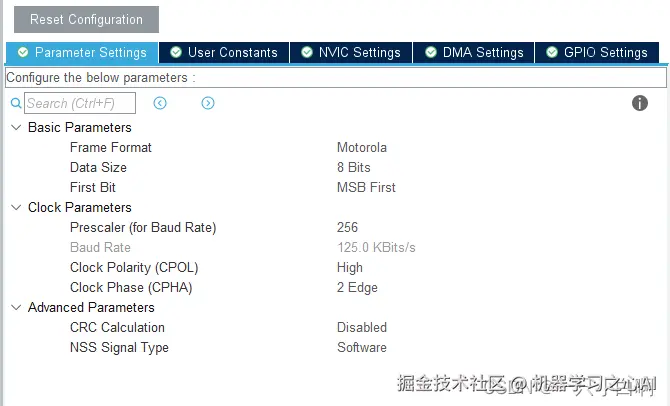

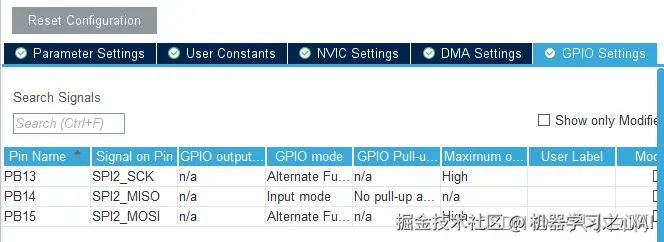

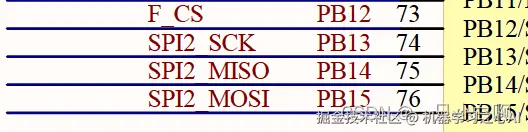

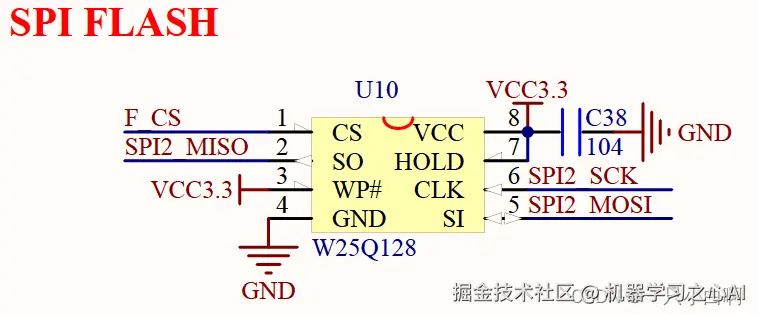

        2.STM32 Cube IDE配置

配置好之后生成代码就行了，然后再自己编辑一个驱动测试的c文件。

三、指令解析

        1、用到的相关指令

指令名称解释
02hPage Program页编程，在一页上写字
03hRead Data读取数据
05hRead Status Register读取寄存器状态
06hWrite Enable将状态寄存器中的写启用闩锁（WEL）位设置为1。
20hSector Erase 扇区擦除
C7h/60hChip Erase整个芯片擦除

       2、读取设备ID（举一个例子，其他指令对照芯片手册看即可）

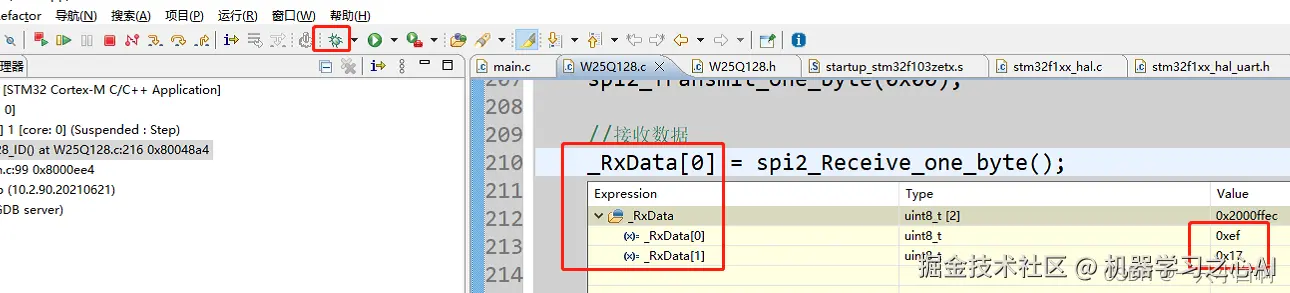

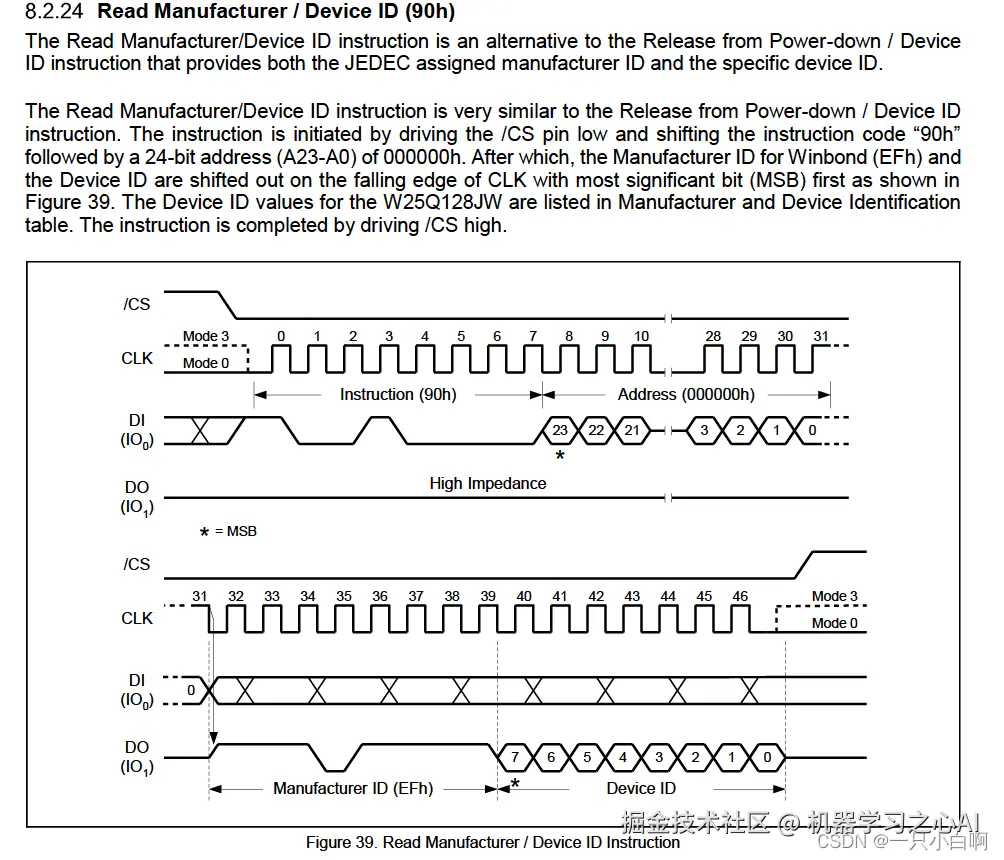

        读取设备ID指令根据数据手册，发送0X90+24位地址之后，就可以接收到0XEF + ID，W25Q128的ID为0X17。read_W25Q128_ID()函数可以通过串口打印ID，或者通过单步调试Debug直接查看读到的ID值。

        可以理解为MCU向W25Q128发送命令0x90 0x00 0x00 0x00 ，然后就可以接收到W25Q128的两个字节 0xEF 0x17

// 读取 ID 测试 OK 0xEF 0X17
void read_W25Q128_ID()
{
	uint8_t _RxData[2]={0x00};
	W25Q128_Enable();

	//发送指令
    spi2_Transmit_one_byte(0x90);
	spi2_Transmit_one_byte(0x00);
	spi2_Transmit_one_byte(0x00);
	spi2_Transmit_one_byte(0x00);

	//接收数据
	_RxData[0] = spi2_Receive_one_byte();
	_RxData[1] = spi2_Receive_one_byte();

    W25Q128_Disable();

	printf("%s\r\n",_RxData);	//串口打印 ID
}

        2、读、写、擦除操作

        读、写、擦除操作的24位地址取值范围是0-16777216，因为读可以从指定地址一直读到最后，而写，一次最多写一页，擦除的最小单位为一个扇区4096个字即16页，当然也可以一不做二不休整个芯片擦除，这个擦除时间比较长十几秒，因为是自学，所以总得做点什么。比如：

        1、写10个数，卡在第一页和第二页之间，即第一页写5个数第二页写5个数。

        2、写10个数，卡在第一个扇区和第二个扇区之间，即第255页写5个数第256页写5个                        数。

       **问题点：**第一个问题，就要考虑翻页写的问题，第二个问题就要考虑擦除两个扇区和翻页写的问题。

      解决思路：

        1、通过地址定位到当页还剩下多少个字可以写，通过要写字的个数，分为几次写，写完当页后再翻页写到下一页，直到写完。相关函数：

Write_Page()        Write_Word()

        2、因为要先进行擦除，然后再写数据，才能保证写入数据的准确性，可以直接擦除整个芯片，要想时间最快，擦除部分应该是最小的，所以选择擦除扇区。通过地址和要写字的个数，就可以判断，要写的地方在哪几个扇区，然后执行擦除即可。相关函数：

Erase_Write_data_Sector()        Erase_one_Sector()

四、驱动代码

W25Q28.c文件

#include "W25Q128.h"
#include "spi.h"
#include "usart.h"
#include <stdio.h>

uint32_t FLASH_SIZE=16*1024*1024;	//FLASH 大小为16M字节
uint32_t Data_Address = 4090; //测试地址 250（地址在两页之间） 和 4090 （地址在两扇区并且两页之间）

//要写的数据
uint8_t Write_data[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x41};
#define Write_data_SIZE sizeof(Write_data)

//要读的数据
uint8_t Read_data[100] = {0};
#define Read_data_SIZE sizeof(Read_data)

/* Nicky ******************************************************************* */
//器件使能
void W25Q128_Enable()
{
	HAL_GPIO_WritePin(SPI_CS_GPIO_Port, SPI_CS_Pin, RESET); // Chip select
}

/* Nicky ******************************************************************* */
//器件失能
void W25Q128_Disable()
{
	HAL_GPIO_WritePin(SPI_CS_GPIO_Port, SPI_CS_Pin, SET); // Chip disselect
}

/* Nicky ******************************************************************* */
//SPI2 发送 1 个字节数据
void spi2_Transmit_one_byte(uint8_t _dataTx)
{
	HAL_SPI_Transmit(&hspi2,(uint8_t*) &_dataTx,1,HAL_MAX_DELAY);
}

/* Nicky ******************************************************************* */
//SPI2 接收 1 个字节数据
uint8_t spi2_Receive_one_byte()
{
	uint16_t _dataRx;
	HAL_SPI_Receive(&hspi2,(uint8_t*) &_dataRx, 1, HAL_MAX_DELAY);
	return _dataRx;
}

/* Nicky ******************************************************************* */
//W25Q128写使能,将WEL置1
void W25Q128_Write_Enable()
{
	W25Q128_Enable();                            //使能器件
    spi2_Transmit_one_byte(0x06);
	W25Q128_Disable();                            //取消片选
}

/* Nicky ******************************************************************* */
//W25Q128写失能,将WEL置0
void W25Q128_Write_Disable()
{
	W25Q128_Enable();                            //使能器件
    spi2_Transmit_one_byte(0x04);
	W25Q128_Disable();                            //取消片选
}

/* Nicky ******************************************************************* */
//读取寄存器状态
uint8_t W25Q128_ReadSR(void)
{
	uint8_t byte=0;
	W25Q128_Enable();                            //使能器件
	spi2_Transmit_one_byte(0x05);    //发送读取状态寄存器命令
	byte=spi2_Receive_one_byte();             //读取一个字节
	W25Q128_Disable();                           //取消片选
	return byte;
}

/* Nicky ******************************************************************* */
//等待空闲
void W25Q128_Wait_Busy()
{
	while((W25Q128_ReadSR()&0x01)==0x01);   // 等待BUSY位清空
}

/* Nicky ******************************************************************* */
//擦除地址所在的一个扇区
void Erase_one_Sector(uint32_t Address)
{
	W25Q128_Write_Enable();                  //SET WEL
	W25Q128_Wait_Busy();
	W25Q128_Enable();                            //使能器件
	spi2_Transmit_one_byte(0x20);      //发送扇区擦除指令
	spi2_Transmit_one_byte((uint8_t)((Address)>>16));  //发送24bit地址
	spi2_Transmit_one_byte((uint8_t)((Address)>>8));
	spi2_Transmit_one_byte((uint8_t)Address);
	W25Q128_Disable();                            //取消片选
	W25Q128_Wait_Busy(); 				   //等待擦除完成
}


/* Nicky ******************************************************************* */
//擦除地址所在的扇区
void Erase_Write_data_Sector(uint32_t Address,uint32_t Write_data_NUM)
{
	//总共4096个扇区
	//计算 写入数据开始的地址 + 要写入数据个数的最后地址 所处的扇区
	uint16_t Star_Sector,End_Sector,Num_Sector;
	Star_Sector = Address / 4096;						//数据写入开始的扇区
	End_Sector = (Address + Write_data_NUM) / 4096;		//数据写入结束的扇区
	Num_Sector = End_Sector - Star_Sector;  			//数据写入跨几个扇区

	//开始擦除扇区
	for(uint16_t i=0;i <= Num_Sector;i++)
	{
		Erase_one_Sector(Address);
		Address += 4095;
	}

}

/* Nicky ******************************************************************* */
//擦除整个芯片 等待时间超长... 10-20S
void Erase_W25Q128_Chip(void)
{
    W25Q128_Write_Enable();                  //SET WEL
    W25Q128_Wait_Busy();
  	W25Q128_Enable();                            //使能器件
    spi2_Transmit_one_byte(0x60);        //发送片擦除命令
	W25Q128_Disable();                            //取消片选
	W25Q128_Wait_Busy();   				   //等待芯片擦除结束
}

/* Nicky ******************************************************************* */
//读取W25Q128数据
void Read_W25Q128_data(uint8_t* pBuffer,uint32_t ReadAddr,uint16_t NumByteToRead)
{
 	uint16_t i=0;
	W25Q128_Enable();                     //使能器件
    spi2_Transmit_one_byte(0x03);         //发送读取命令
    spi2_Transmit_one_byte((uint8_t)((ReadAddr)>>16));  //发送24bit地址
    spi2_Transmit_one_byte((uint8_t)((ReadAddr)>>8));
    spi2_Transmit_one_byte((uint8_t)ReadAddr);
    for(;i<NumByteToRead;i++)
	{
        pBuffer[i]=spi2_Receive_one_byte();   //循环读数
    }
	W25Q128_Disable();
}

/* Nicky ******************************************************************* */
//写字，一次最多一页
void Write_Word(uint8_t* pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
 	uint16_t i;

	W25Q128_Write_Enable();                  //SET WEL
	W25Q128_Enable();                            //使能器件
	spi2_Transmit_one_byte(0x02);
    spi2_Transmit_one_byte((uint8_t)((WriteAddr) >> 16)); //写入的目标地址
    spi2_Transmit_one_byte((uint8_t)((WriteAddr) >> 8));
    spi2_Transmit_one_byte((uint8_t)WriteAddr);
    for (i = 0; i < NumByteToWrite; i++)
		spi2_Transmit_one_byte(pBuffer[i]);//循环写入字节数据
	W25Q128_Disable();
	W25Q128_Wait_Busy();		//写完之后需要等待芯片操作完。
}

/* Nicky ******************************************************************* */
//定位到页
void Write_Page(uint8_t* pBuffer,uint32_t WriteAddr,uint16_t NumByteToWrite)
{
	uint16_t Word_remain;
	Word_remain=256-WriteAddr%256; 	//定位页剩余的字数

	if(NumByteToWrite <= Word_remain)
		Word_remain=NumByteToWrite;		//定位页能一次写完
	while(1)
	{
