接下来就是配置串口。
USART，是通用同步异步接收器的简称，它是一种串行通信接口，可以与外围的串口通信设备进行数据交换。USART可以配置为一下几种工作方式;
异步（全双工）
同步主机（半双工）
同步从机（半双工）
和它相关的寄存器有：
TXSTA:发送状态和控制寄存器。
bit7: 时钟源选择位。如果是异步模式就不关心这一位，如果是同步模式，该位为1代表主机模式，为0代表从机模式，时钟源来自于外部。
bit6: 选择发送数据的长度。为0的话，代表发送的数据是8位。
bit5:是否使能发送模式。
bit4: 选择工作模式，是同步模式还是异步模式。
bit3: 未实现。
bit2: 高波特率选择位。如果是同步模式下，该位不关心。
bit1: 发送移位寄存器空/满标志
bit0: 发送数据的第九位，可以是奇偶校验位.
RCSTA: 接收状态和控制寄存器。
bit7: 串行口使能位
bit6: 接收数据长度选择位。1代表接收数据长度为8位。
bit5:单接收使能位。在同步从机模式下不必关注该位。
bit4: 连续接收使能位
bit3: 地址检测使能位
bit2: 帧错误检测位
bit1: 溢出错误位
bit0: 接收数据的第九位.
SPBRG 波特率控制寄存器。
其中，波特率的计算如下：

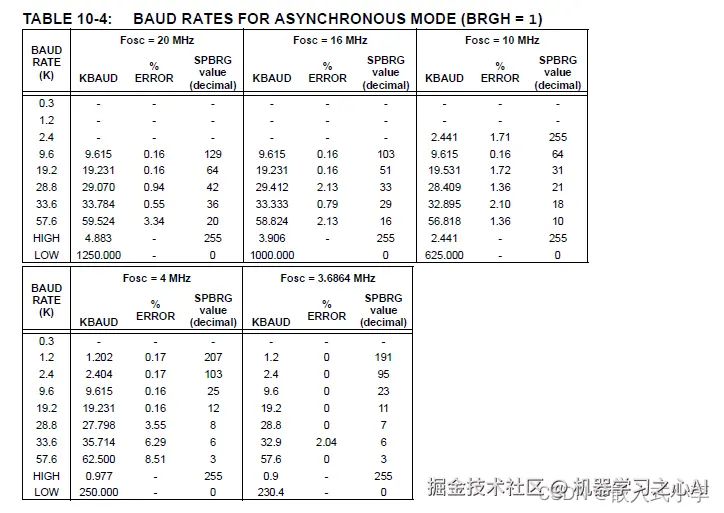

X的值就是寄存器 SPBRG里面的值，范围是0-255.对于异步高速模式，可以查表得到常用的波特率下寄存器 SPBRG的值为多少。

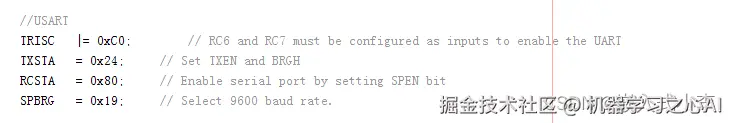

本次对串口的配置如下：
接下来就是DS18B20测温模块了。关于该模块的资料，网上有很多，这里就不介绍了。主要讲下它的工作流程：
初始化DS18B20
执行ROM指令
执行DS18B20功能指令
第二步执行ROM指令，也就是访问每个DS18B20，搜索64位序列号，读取匹配的序列号值，然后匹配对应的DS18B20，如果我们仅仅使用单个DS18B20，可以直接跳过ROM指令。而跳过ROM指令的字节是0xCC。

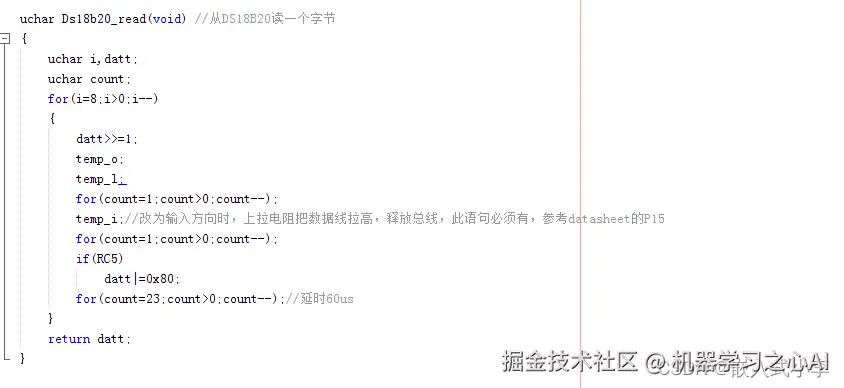

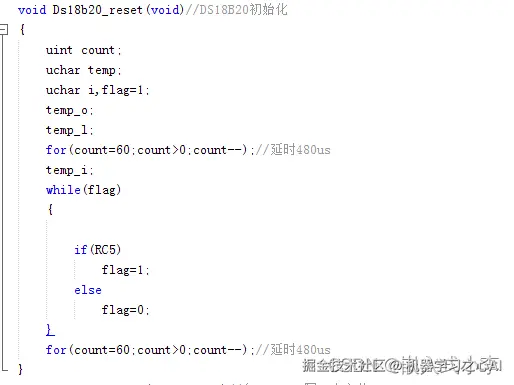

然后关于它的读写时序，这里也不做过多介绍，直接给出PIC单片机驱动DS18B20的代码如下：
再往下就是EEPROM模块啦。
这个模块使用的是IIC协议，可以参考该模块数据手册。不详细展开，会用即可。
我们在使用的的时候，配置一下PIC单片机的硬件IIC即可。
关于LCD显示器的部分，可以看我写的PIC第一篇文章。

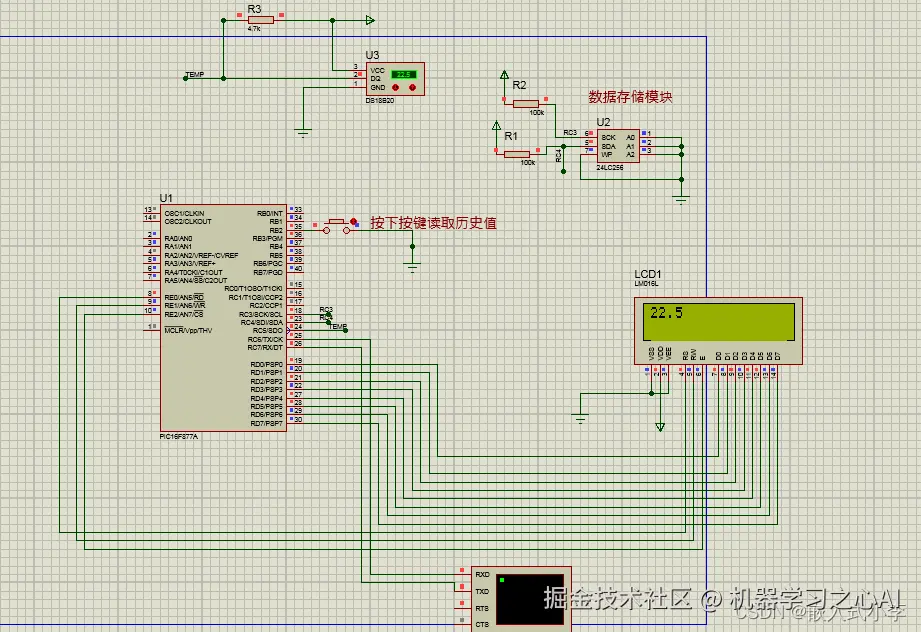

仿真效果图如下：

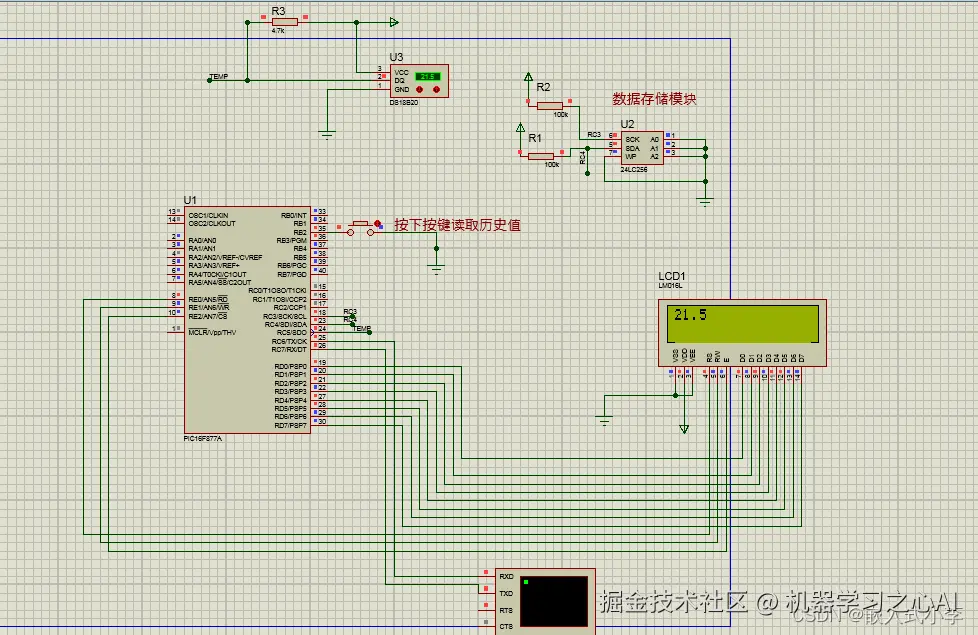

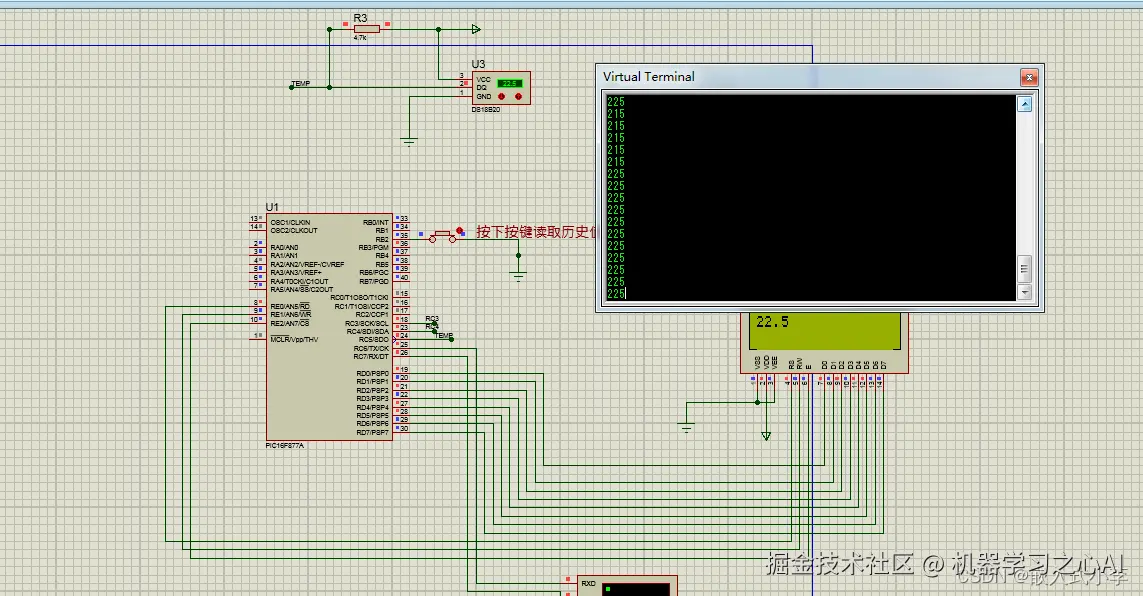

按下按键后
主程序代码如下：
// CONFIG
#pragma config FOSC = XT // Oscillator Selection bits (XT oscillator)
#pragma config WDTE = OFF // Watchdog Timer Enable bit (WDT disabled)
#pragma config PWRTE = OFF // Power-up Timer Enable bit (PWRT disabled)
#pragma config BOREN = OFF // Brown-out Reset Enable bit (BOR disabled)
#pragma config LVP = OFF // Low-Voltage (Single-Supply) In-Circuit Serial Programming Enable bit (RB3 is digital I/O, HV on MCLR must be used for programming)
#pragma config CPD = OFF // Data EEPROM Memory Code Protection bit (Data EEPROM code protection off)
#pragma config WRT = OFF // Flash Program Memory Write Enable bits (Write protection off; all program memory may be written to by EECON control)
#pragma config CP = OFF // Flash Program Memory Code Protection bit (Code protection off)
#include <xc.h>
#include "ee302lcd.h" // Include LCD header file
#include <stdio.h> // Include Standard I/O header file
#include "I2C_EE302.h"
#define uchar unsigned char
#define uint unsigned int
#define KEY1 RB2 //label RB2 as key1
#define temp_h (PORTC|=0x20) //DS18B20--->RC5
#define temp_l (PORTC&=0xdf)
#define temp_o (TRISC&=0xdf)
#define temp_i (TRISC|=0x20)
unsigned char dat1,dat2;//保存读出的温度z
unsigned long int dat;
unsigned char outString[5]; //character array for LCD string
unsigned char outString2[5]; //存放光照阈值 用于显示
void delayms(int x) //4M晶振下，延时1ms
{
int y,z;
for(y=x;y>0;y--)
for(z=110;z>0;z--);
}
void Ds18b20_reset(void)//DS18B20初始化
{
uint count;
uchar temp;
uchar i,flag=1;
temp_o;
temp_l;
for(count=60;count>0;count--);//延时480us
temp_i;
while(flag)
{
if(RC5)
flag=1;
else
flag=0;
}
for(count=60;count>0;count--);//延时480us
}
void Ds18b20_write(uchar datt)//向DS18B20写一个字节
{
uchar count;
uchar i;
temp_o;
for(i=8;i>0;i--)
{
temp_o;
temp_l;
for(count=1;count>0;count--);
if(datt&0x01==0x01)
temp_i;
else
{
temp_o;
temp_l;
}
for(count=23;count>0;count--);//延时60us
temp_i;
for(count=1;count>0;count--);
datt>>=1;
}
}
uchar Ds18b20_read(void) //从DS18B20读一个字节
{
uchar i,datt;
uchar count;
for(i=8;i>0;i--)
{
datt>>=1;
temp_o;
temp_l;
for(count=1;count>0;count--);
temp_i;//改为输入方向时，上拉电阻把数据线拉高，释放总线，此语句必须有，参考datasheet的P15
for(count=1;count>0;count--);
if(RC5)
datt|=0x80;
for(count=23;count>0;count--);//延时60us
}
return datt;
}
//串口发送
void transmit_string (char *p)
{
while (*p != '\0') //While string does not equal Null character
//do the following.
{
while (!TXIF); //Wait until TXREG empty.
TXREG = *p; //Load TXREG with character from string pointed to
p++; // by p, then increment p.
}
}
