LCD显示屏常用函数总结（仅显示，不含触控）_lcd读数据函数，快醒醒吧

• • 1
    • 2
    • 显示数字的函数
    • 1，高位为0时不显示
    • 2，高位为0时依旧显示

size

LCD的size有三种可选：12——1206编码，16——1608，24——2412

清屏函数

void LCD_Clear(u16 color)

画方块

//在指定区域内填充指定颜色块
//(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-8x+l)\*(ey-sy+1)
//color:要填充的颜色
void LCD\_Color\_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 \*color)
{
	u16 height,width;
	u16 i,j;
	width=ex-sx+1; 			//宽度
	height=ey-sy+1;			//高度
	for(i=0;i<height;i++)
	{
		LCD\_SetCursor(sx,sy+i);
		LCD\_WriteRAM\_Prepare();
		for(j=0;j<width;j++)
			LCD->LCD_RAM=color[i\*width+j];
	}
}

显示字符

1

void LCD\_ShowString(u16 x,u16 y,u16 width,u16 height,u8 size,u8 \*p)

width和height为显示范围的长宽，size同样是12/16/24三种选择，*p通常用变量取地址“eg:&a”

2

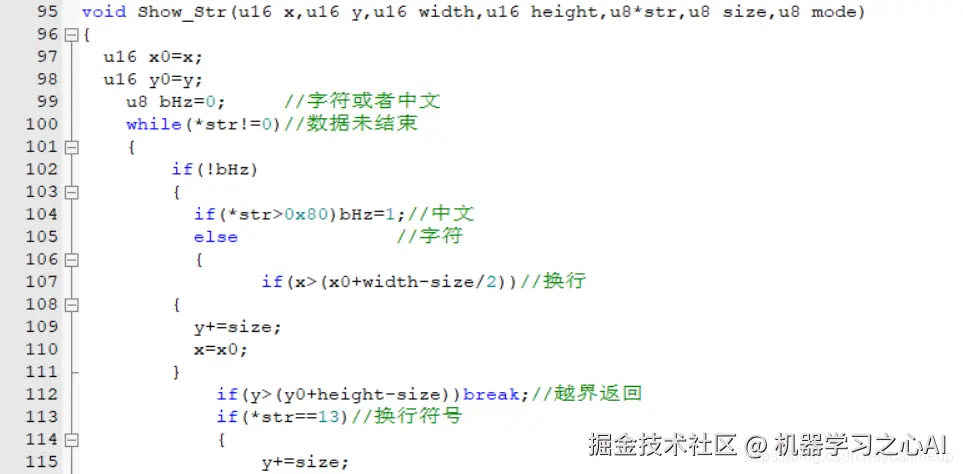

void Show\_Str(u16 x,u16 y,u16 width,u16 height,u8\*str,u8 size,u8 mode)

这个函数在text.c里面，作用：在指定位置开始显示一个字符串，支持自动换行，(x,y)是起始坐标，width,height是区域，str:字符串，size :字体大小，mode=0是非叠加方式、mode=1，叠加方式

显示数字的函数

//x,y:起点坐标
//num:数值(0~999999999);
//len:长度(即要显示的位数)
//size:字体大小
//mode://[7]:0,不填充;1,填充0.
//[6:1]:保留
//[0]:0,非叠加显示;1,叠加显示.

1，高位为0时不显示

void LCD\_ShowNum(u16 x,u16 y,u32 num,u8 len,u8 size)
{
	u8 t,temp;
	u8 enshow=0;
	for(t=0;t<len;t++)
	{
		temp=(num/LCD\_Pow(10,len-t-1))%10;
		if(enshow==0&&t<(len-1))
	{
	if(temp==0)
	{
		LCD\_ShowChar(x+(size/2)\*t,y,' ',size,0);
		continue;
	}
	else
		enshow=1;
	}
	LCD\_ShowChar(x+(size/2)\*t,y,temp+'0',size,0);
	}
}

2，高位为0时依旧显示
