HOST主桥可以作为根，然后可以分出PCI桥，其又可以连接更多的设备；但是在1 棵 PCI 总线树上， 最多只能挂接 256 个 PCI 设备 （包括 PCI 桥）。
（3）动态配置机制
PCI 设备使用的地址可以根据需要由系统软件动态分配。
（4）总线带宽，PCIE更快
（5） 共享总线机制
PCI设备通过仲裁获得总线控制后，都会在总线上进行数据传输。PCI 总线仲裁器不在 PCI 总线规范定义的范围内， 也不一定是 HOST 主桥和 PCI 桥的一部分。这种占用总线的机制不如 PCIe 总线采用的交换结构。
（6）中断机制
PCI 总线上的设备可以通过四根中断请求信号 INTA ～ D#向处理器提交中断请求。
1. 1 PCI 总线的组成结构
理解第一章，从这张图开始看
HOST主桥
主要功能是隔离处理器系统的存储器域与处理器系 统的 PCI 总线域， 管理 PCI 总线域， 并完成处理器与 PCI 设备间的数据交换。PCI 设备通过 HOST 主桥访问主存储器时， 需要与处理器的 Cache 进行一致性操作， 因 此在设计 HOST 主桥时需要重点考虑 Cache 一致性操作。在一个处理器系统中， 每一个 HOST 主桥 都管理了一棵 PCI 总线树， 在同一棵 PCI 总线树上的所有 PCI 设备属于同一个 PCI 总线域。
PCI 总线
在一 棵 PCI 总线树中可能具有多条 PCI 总线， 而具有血缘关系的 PCI 总线组成一棵 PCI 总线树。
PCI 设备
PCI 主设备、 PCI 从设备和桥设备。
其中 PCI 从设备只能被 动地接收来自 HOST 主桥或者其他 PCI 设备的读写请求； 而 PCI 主设备可以通过总线仲裁获 得 PCI 总线的使用权， 主动地向其他 PCI 设备或者主存储器发起存储器读写请求。 而桥设备 的主要作用是管理下游的 PCI 总线， 并转发上下游总线之间的总线事务。
HOST处理器
PCI 总线规定在同一时刻内， 在一棵 PCI 总线树上有且只有一个 HOST 处理器。 这个 HOST 处理器可以通过 HOST 主桥， 发起 PCI 总线的配置请求总线事务， 并对 PCI 总线上的 设备和桥片进行配置。
在 PCI 总线中， HOST 处理器是一个较为模糊的概念。 在 SMP （ symmetric multiprocess⁃ ing） 处理器系统中， 所有 CPU 都可以通过 HOST 主桥访问其下的 PCI 总线树， 这些 CPU 都 可以作为 HOST 处理器。 但是值得注意的是， PCI 总线树的实际管理者是 HOST 主桥， 而不是 HOST 处理器。
PCI总线负载

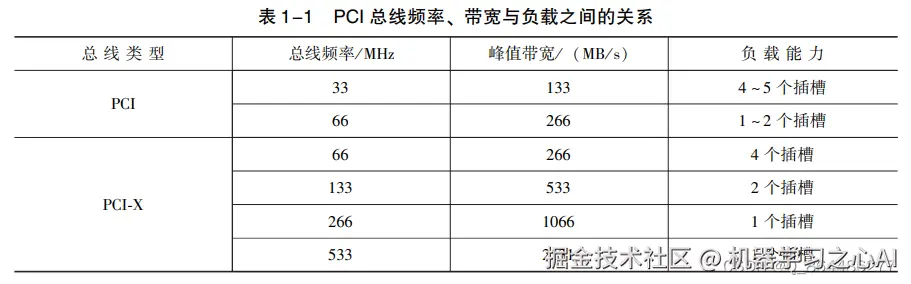

线频率越高， 能挂接的负载越少。
1.2 PCI总线的信号定义
PCI 总线是一条共享总线， 在一条 PCI 总线上可以挂接多个 PCI 设备。 这些 PCI 设备通 过一系列信号与 PCI 总线相连， 这些信号由地址/ 数据信号、 控制信号、 仲裁信号、 中断信 号等多种信号组成。
PCI 总线可以使用33 MHz 或者66 MHz 的时钟频率， 而 PCI⁃X 总线可以使用 133 MHz、 266 MHz 或者 533 MHz 的时钟频率。
除了 RST#、 INTA ～ D#、 PME#和 CLKRUN#等信号之外， PCI 设备使用的绝大多数信号 都使用这个 CLK 信号进行同步。 其中 RST#是复位信号， 而 PCI 设备使用 INTA ～ D#信号进 行中断请求。 本书并不详细介绍 PME#和 CLKRUN#信号。
1.2.1 地址和数据信号
（1） AD[31∶0]信号
PCI 总线复用地址与数据信号。第一个时钟传送地址，后面传数据，支持突发传送
（2） PAR 信号
PAR 信号是 AD[31∶ 0]和 C / BE[3∶ 0]的奇偶校验信号。
（3） C / BE[3∶0] #信号

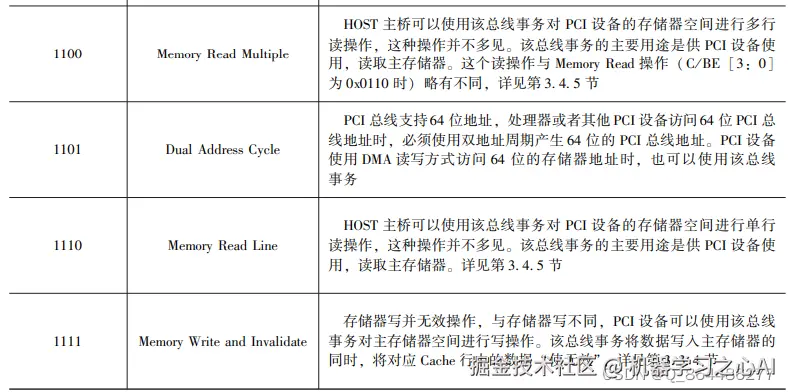

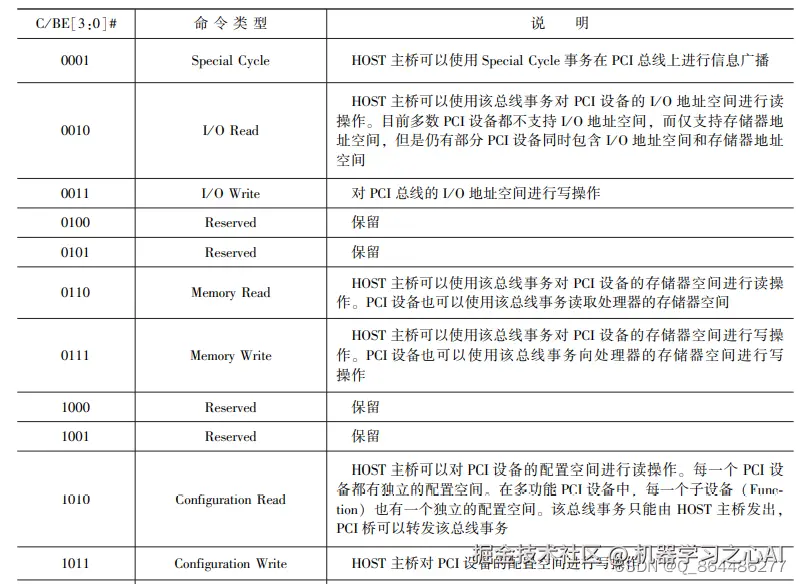

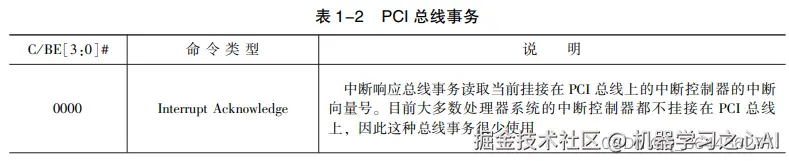

1.2.2 接口控制信号
（1） FRAME#信号
该信号指示一个 PCI 总线事务的开始与结束。低电平有效，高电平无效。
（2） IRDY#信号
如果当前 PCI 总线事务为写事务， 表示数据已经在 AD[31∶ 0]上有效； 如果为读事 务， 表示 PCI 目标设备已经准备好接收缓冲， 目标设备可以将数据发送到 AD[31∶ 0]上。
（3） TRDY#信号
如果当前 PCI 总线事务为写事务， 表示目标设备已经准备好接收缓冲， 可以将 AD[31∶ 0]上的数据写 入目标设备； 如果为读事务， 表示 PCI 设备需要的数据已经在 AD[31∶ 0]上有效。
（4） STOP#信号
该信号有效时表示目标设备请求主设备停止当前 PCI 总线事务。
（5） IDSEL 信号
PCI 总线在进行配置读写总线事务时， 使用该信号选择 PCI 目标设备。
（6） DEVSEL#信号
该信号有效时表示 PCI 总线的目标设备准备好， 该信号与 TRDY#信号的不同之处在于 该信号有效仅表示目标设备已经完成了地址译码。 目标设备使用该信号通知 PCI 主设备， 其 访问对象在当前 PCI 总线上， 但是并不表示目标设备可以与主设备进行数据交换。 而 TRDY# 信号表示数据有效， PCI 主设备可以向目标设备写入或者从目标设备读取数据。 11 PCI 总线规范根据设备的译码速度， 将 PCI 设备分为快速、 中速和慢速三种。 在 PCI 总 线上还有一种特殊的设备， 即负向译码设备， 在一条 PCI 总线上当快速、 中速和慢速三种设 备都不能响应 PCI 总线事务的地址时， 负向译码设备将被动地接收这个 PCI 总线事务。 如果 在 PCI 主设备访问的 PCI 总线上， 没有任何设备可以置 DEVSEL#信号为有效， 主设备将使 用 Master Abort 周期结束当前总线事务。
（7） LOCK#信号
PCI 主设备可以使用该信号， 将目标设备的某个存储器或者 I / O 资源锁定， 以禁止其他 PCI 主设备访问此资源， 直到锁定这个资源的主设备将其释放。PCI 总线使用 LOCK#信号实 现 LOCK 总线事务， 只有 HOST 主桥、 PCI 桥或者其他桥片可以使用 LOCK#信号。
1.2.3 仲裁信号
在一棵 PCI 总线树中， 每一条 PCI 总线上都有一个总线仲裁器。 一个处理器系统可以使 用 PCI 桥扩展出一条新的 PCI 总线， 这条新的 PCI 总线也需要一个总线仲裁器， 通常在 PCI 桥中集成了这个总线仲裁器。 多数 HOST 主桥也集成了一个 PCI 总线仲裁器， 但是 PCI 总线 也可以使用独立的 PCI 总线仲裁器。 PCI 主设备使用 PCI 总线进行数据传递时， 需要首先置 REQ#信号有效， 向 PCI 总线仲裁 器发出总线申请， 当 PCI 总线仲裁器允许 PCI 主设备获得 PCI 总线的使用权后， 将置 GNT#信 号为有效， 并将其发送给指定的 PCI 主设备。 而 PCI 主设备在获得总线使用权之后， 将可以置 FRAME#信号有效， 与 PCI 从设备进行数据通信。
1.2.4 中断请求等其他信号
PCI 总线提供了 INTA#、 INTB#、 INTC#和 INTD#四个中断请求信号。信号置低表示向处理器请求中断，处理器执行完毕后，将中断信号置高。
PCI 总线规定单功能设备只能使用 INTA#信号， 而多功能设备才能使用 INTB# / C# / D# 信号。PCI 总线在进行数据传递过程时， 难免会出现各种各样的错误， 因此 PCI 总线提供了一 些错误信号， 如 PERR#和 SERR#信号。 其中当 PERR#信号有效时， 表示数据传送过程中出 现奇偶校验错（ Special Cycle 周期除外） ； 而当 SERR#信号有效时， 表示当前处理器系统出 现了三种错误可能， 分别为地址奇偶校验错、 在 Special Cycle 周期中出现数据奇偶校验错、 系统出现其他严重错误。如果 PCI 总线支持 64 位模式， 还需要提供 AD[63∶ 32] 、 C / BE[7∶ 4] 、 REQ64、 ACK64 和 PAR64 这些信号。
1.3 PCI 总线的存储器读写总线事务
总线的基本任务是实现数据传送， 将一组数据从一个设备传送到另一个设备。PCI 总线支持以下几类存储器读写总线事务。
（1） HOST 处理器对 PCI 设备的 BAR 空间进行数据读写， BAR 空间可以使用存储器或 者 I / O 译码方式。 HOST 处理器使用 PCI 总线的存储器读写总线事务和 I / O 读写总线事务访 问 PCI 设备的 BAR 空间。 （2） PCI 设备之间的数据传递。 在 PCI 总线上的两个设备可以直接通信， 如一个 PCI 设 备可以访问另外一个设备的 BAR 空间。 不过这种数据传递在 PC 处理器系统中较少使用。 （3） PCI 设备对主存储器进行读写， 即 DMA 读写操作。 DMA 读写操作在所有处理器系 统中都较为常用， 也是 PCI 总线数据传送的重点。 在多数情况下， DMA 读写操作结束后将 伴随着中断的产生。 PCI 设备可以使用 INTA#、 INTB#、 INTC#和 INTD#信号提交中断请求， 也可以使用 MSI 机制提交中断请求。
1.3.1 PCI 总线事务的时序
与 PCI 总线事务相关的控制信号有 FRAME#、 IRDY#、 TRDY#、 DEVSEL#等其他信号。

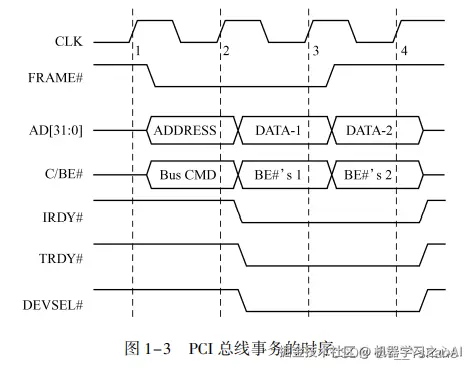

当PCI设备需要使用PCI总线的时候，先发送请求REQ#，通过仲裁，返回GNT#信号。PCI设备获得控制权后，FRAME#置为有效，总线事务结束后， FRAME#信号将被置为无效。PCI 主设备将访问的目的地址和总线命令分别驱动到 AD[31∶ 0]和 C / BE#信号上。 如果当前总线命令是配置读写， 那么 IDSEL 信号线也被置为有效。当 IRDY#、 TRDY#和 DEVSEL#信号都有效后， 总线事务将使用数据周期进行数据 传递。 当 IRDY#和 TRDY#信号没有同时有效时， PCI 总线不能进行数据传递， PCI 总线使用 这两个信号进行传送控制。
1.3.2 Posted 和 Non⁃Posted 传送方式
PCI 总线规定了两类数据传送方式， 分别是 Posted 和 Non⁃Posted 数据传送方式。
其中 Posted 总线事务指 PCI 主设备向 PCI 目标设备进行数据传递时， 当数据到达 PCI 桥 后， 即由 PCI 桥接管来自上游总线的总线事务， 并将其转发到下游总线。 采用这种数据传送 方式， 在数据还没有到达最终的目的地之前， PCI 总线就可以结束当前总线事务， 从而在一 定程度上解决了 PCI 总线的拥塞问题。

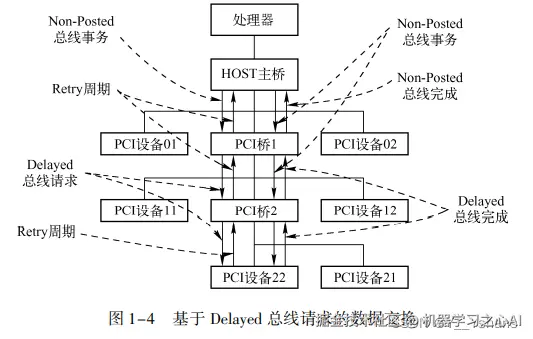

而 Non⁃Posted 总线事务是指 PCI 主设备向 PCI 目标设备进行数据传递时， 数据必须到达 最终目的地之后， 才能结束当前总线事务的一种数据传递方式。这种事务方式会造成一定的拥塞，因此 PCI 总线使用 Delayed 总线 事务处理 Non⁃Posted 数据请求。
PCI 总线规定只有存储器写请求 （包括存储器写并无效请求） 可以采用 Posted 总线事务；而存储器读请求、 I / O 读写请求、 配置读写请求只能采用 Non⁃Posted 总线事务。

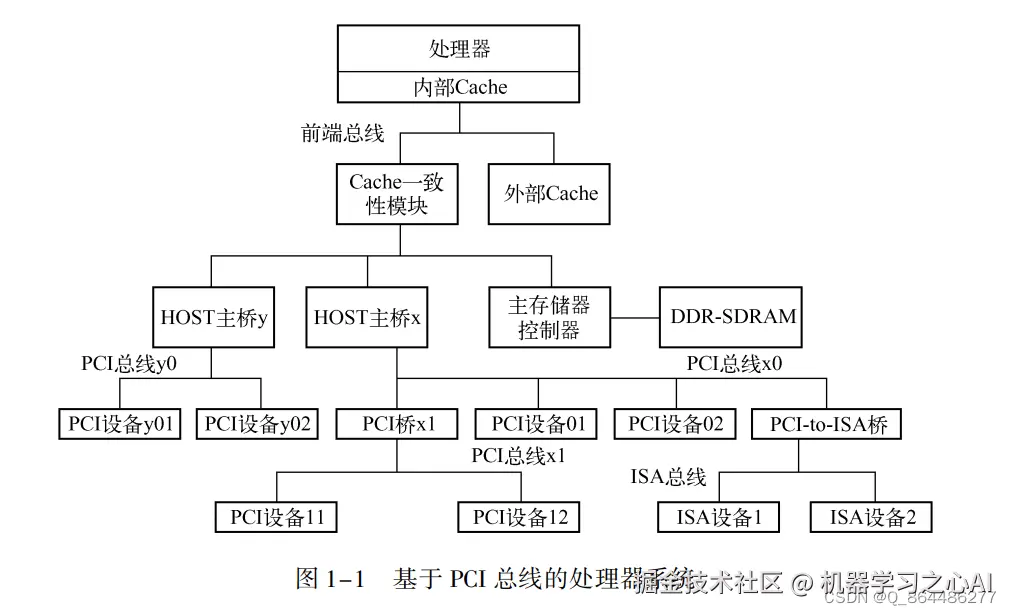

拿图1-1举例说明posted请求
设备11需要进行DMA操作写数据到DDR，那么它会先向PCI桥x1发送请求，桥1接收后会释放x1总线的控制，此时11和12可以正常通信。同理，桥x1会将请求传给HOST主桥x，主桥x会传给控制器。这种逐级释放总线资源，使得PCI 总线的利用率较高。Non⁃ Posted 数据请求在通过 PCI 总线时， 并不会及时释放总线资源， 从而在某种程度上影响 PCI 总线的使用效率和传送带宽。
1.3.3 HOST 处理器访问 PCI 设备
PCI 设备能够直接使用的地址是 PCI 总线域的地址，而处理器能够直接使用的地址是存储器域的地址。
这里说一下处理器与设备11的通信步骤
其实就是处理器将数据写入寄存器中，先访问存储器域地址，经过HOST主桥转换地址 变成PCI地址，发送事务到PCI桥x1，x1释放总线。后面过程同理，最后 PCI 设备 11 通过地址译码方式接收这个写总线事务。
1. 3. 4 PCI 设备读写主存储器
根据1.3.3 同理
1. 3. 5 Delayed 传送方式
主要是优化Non⁃ Posted
PCI⁃X 总线将 PCI 总线使用的 Delayed 总线事务， 升级为 Split 总线事务。 采用 Split 总线事务可以有效解决 HOST / PCI 桥的这些重 试操作。 Split 总线事务的基本思想是发送端首先将 Non⁃Posted 总线请求发送给接收端， 然 后再由接收端主动地将数据传递给发送端。
1. 4 PCI 总线的中断机制
PCI 总线使用 INTA#、 INTB#、 INTC#和 INTD#信号向处理器发出中断请求。
1. 4. 1 中断信号与中断控制器的连接关系

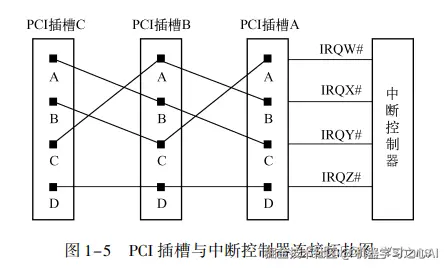

图 1-5 所示的拓扑结构时， PCI 插槽 A、 B、 C 的 INTA#、 INTB#和 INTC#信号将分 散连接到中断控制器的 IRQW#、 IRQX#和 IRQY#信号， 而所有 INTD#信号将共享一个 IRQZ# 信号。 采用这种连接方式时， 整个处理器系统使用的中断请求信号， 其负载较为均衡。 而且 这种连接方式保证了每一个插槽的 INTA#信号都与一根独立的 IRQx#信号对应， 从而提高了 PCI 插槽中断请求的效率。
1. 4. 2 中断信号与 PCI 总线的连接关系
1. 4. 3 中断请求的同步
中断遇到的问题在于，比如DMA最后一个数据向目的地传输，此时中断也产生了，中断直接作用于处理器，但是很有可能数据还没有传到目的地。所以解决方法有，传输完全结束后，给中断信号到处理器，这种占用资源。还有一种是DMA传送结束后，处理器请求存储器的某一种类信号，这个信号代表结束信号，这样就比较方便。
MSI中断机制在第十章提及
1. 5 PCI⁃X 总线简介
PCI⁃X 总线仍采用并行总线技术。 PCI⁃X 总线使用的大多数总线事务基于 PCI 总线， 但 是在实现细节上略有不同。 PCI⁃X 总线将工作频率提高到 533 MHz， 并首先引入了 PME （Power Management Event） 机制。 除此之外， PCI⁃X 总线还提出了许多新的特性。
1. 5. 1 Split 总线事务
代替了delay总线，提高了Non⁃Posted 总线事务的传送效率。
与 Delayed 总线事务相比， Requester 获得的数据是 Completer 将数据完全准备好后， 由 Completer 主动传递的， 而不是通过 Requester 通过多次重试获得的， 因此能够提高 PCI⁃X 总 线的使用效率。 PCI⁃X 总线提出的 Split 总线事务被 PCIe 总线继承。
1. 5. 2 总线传送协议
PCI⁃X 总线改变了 PCI 总线使用的传送协议。 目标设备可以将主设备发送的命令锁存， 然后在下一个时钟周期进行译码操作。 与 PCI 总线事务相比， PCI⁃X 总线采用的这种方式， 虽然在总线时序中多使用了一个时钟周期， 但是可以有效提高 PCI⁃X 总线的运行频率。
因为主设备通过数据线将命令发送到目标设备需要一定的延时。 如果 PCI 总线频率较 高， 目标设备很难在一个时钟周期内接收完毕总线命令， 并同时完成译码工作。 而如果目标 设备能够将主设备发出的命令先进行锁存， 然后在下一个时钟周期进行译码则可以有效解决 这个译码时间 Margin 不足的问题， 从而提高 PCI⁃X 总线的频率。
1. 5. 3 基于数据块的突发传送
在 PCI 总线中， 数据发送端知道究竟需要发送多 少字节的数据， 但是接收端并不清楚到底需要接收多少数据。 这种不确定性， 为接收端的缓 冲管理带来了较大的挑战。 为此 PCI⁃X 总线使用基于数据块的突发传送方式， 发送端以 ADB （Allowable Disconnect Boundary） 为单位， 将数据发送给接收端， 一次突发读写为一个以上的 ADB。 采用这种方 式， 接收端可以事先预知是否有足够的接收缓冲， 接收来自发送端的数据， 从而可以及时断 连当前总线周期， 以节约 PCI⁃X 总线的带宽。
