总体介绍
1. ESP32 共有 4 个 SPI 控制器 SPI0、SPI1、SPI2、SPI3，用于连接支持 SPI 协议的设备。
SPI0 控制器作为 cache 访问外部存储单元接口使用;
SPI1 作为主机使用;
SPI2 和 SPI3 控制器既可作为主机使用又可作为从机使用。作主机使用时，每个 SPI 控制器可以使用多个片选信号 (CS0 ~ CS2) 来连接多个 SPI 从机设备。
SPI1 ~ SPI3 控制器共享两个 DMA 通道。
2. 作为通用 SPI 支持以下特性：
4 种模式的 SPI 传输格式，模式取决于 SPI 时钟的极性 (CPOL) 和相位 (CPHA)；
最高支持到 80 MHz（实际可支持频率还受限于所用 pad、PCB 走线、外接器件规格等）；
最高支持 64 byte 的 FIFO ；
所有 SPI 接口都可以连接外部 flash/SRAM 和 LCD。每一个 SPI 控制器都可连接到 DMA 通道。
3. 编程指南说明：
应用分类
1 SPI Flash/PSRAM
1.1 内置 SPI Flash/PSRAM
- SPI0：被 Flash 占用，内置 Flash 端口与芯片管脚对应关系如下，一般是 GPIO6 ~ GPIO11 ，且这几个管脚不可用于其他功能。但不同型号的模组默认的 Flash 接口可能不同，可使用 esptool 工具通过
espefuse.py summary命令来查询默认的配置。
SPI_PAD_CONFIG_CLK (BLOCK0): Override SD_CLK pad (GPIO6/SPICLK) = 0 R/W (0b00000)
SPI_PAD_CONFIG_Q (BLOCK0): Override SD_DATA_0 pad (GPIO7/SPIQ) = 0 R/W (0b00000)
SPI_PAD_CONFIG_D (BLOCK0): Override SD_DATA_1 pad (GPIO8/SPID) = 0 R/W (0b00000)
SPI_PAD_CONFIG_HD (BLOCK0): Override SD_DATA_2 pad (GPIO9/SPIHD) = 0 R/W (0b00000)
SPI_PAD_CONFIG_CS0 (BLOCK0): Override SD_CMD pad (GPIO11/SPICS0) = 0 R/W (0b00000)
- ESP32 系列的模组，目前默认最大支持 16MB 的 Flash 。
- ESP32 系列的模组，除 ESP32-WROVER 模组为 1.8V Flash 以外，其他型号的模组均为 3.3V Flash。
- 带有内置 Flash 的芯片型号需要注意上电时的 MTDI（GPIO12） 电平。例如 ESP32-U4WDH 的内置 Flash 的工作电压是 3.3V，上电时需要将 MTDI（GPIO12） 拉低。请参见《ESP32 技术规格书》关于”Strapping 管脚“ 的说明。
- 目前 ESP 适配过的 Flash 型号可参见 “Flash 特性支持情况”
- SPI1：FLASH 和 PSRAM 共用一组 SPI，通过不同的 CS 线实现控制。
GPIO16 ~ GPIO17一般是用于 Flash 和 PSRAM 的共用接口，且这 2 个管脚不可用于其他功能。PSRAM 的接口除了 CS（任意 GPIO）不能与 Flash 共用外，CLK 接口（建议参考模组使用的时钟脚），其他都可以与 Flash 的接口共用；目前最大支持使用外接 8MB PSRAM。 - 当使用 VDD_SDIO 的 1.8 V 模式给 Flash/PSRAM 等外设供电时，需要在 VDD_SDIO 上接个对地 2 kΩ 的

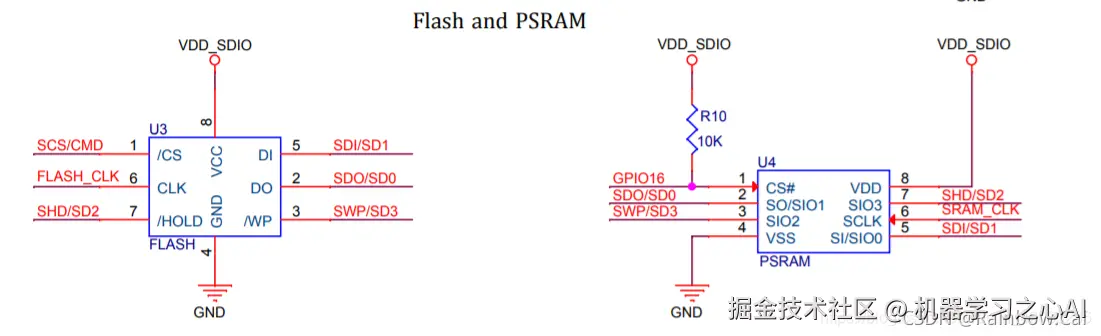

电阻，参考《ESP32-WROVER 技术规格书》 中原理图。 - SPI Flash/PSRAM 硬件原理图可参见《ESP32 硬件设计指南》
- SPI Flash 编程指南参见 "SPI Flash API"
- "SPI Flash 加密" 和 "ESP32-Secure Boot 安全方案"
【软件应用例程】
- 对自带的 Flash 设置特定的分区，作为操作 SPIFFS 文件系统的分区。可参见例程：esp-idf/examples/storage/spiffs
- 对自带的 Flash 设置特定的分区，构建 SPIFFS 图像生成示例：esp-idf/examples/storage/spiffsgen
- 对自带的 Flash 设置特定的分区存储音频文件并播放存在 Flash 中的 MP3 文件示例：esp-adf/examples/player/pipeline_flash_tone
- 对自带的 Flash 设置特定的分区构建 SPIFFS 文件系统来存储 MP3 文件，并播放存在 SPIFFS 文件系统中的 MP3 文件示例：esp-adf/examples/player/pipeline_spiffs_mp3
【Flash & PSRAM 常见应用问题】
1.2 外接 SPI Flash 存储外部数据
- 可使用通用 SPI ，支持任意 GPIO 管脚进行映射。使用任意 GPIO 进行映射时，需要注意对时序产生的影响，可参考 “Timing Considerations” 说明。
- 目前只支持外接 SPI NOR Flash 芯片，以 W25Q32 型号的 SPI NOR Flash 芯片为例，可参见例程 esp-idf/examples/storage/ext_flash_fatfs
1.3 外接 SPI PSRAM 存储外部数据
- 硬件上支持使用 SPI2 或 SPI3 接口外接 PSRAM 芯片，但是 SPI2 和 SPI3 不支持 Cache ，且目前软件上无 SPI2、SPI3 的 PSRAM 的驱动，所以目前使用 SPI2\SPI3 外接 PSRAM 是可不用的。
2 SD SPI（可使用 SPI 接口或 SDIO 接口）
- SD SPI Host Driver 说明
- SDSPI 例程参见：esp-idf/examples/storage/sd_card/sdspi，包含硬件接线及上拉要求；支持 SD（SDSC、SDHC、SDXC）卡。
3 SPI 外接 LCD
ESP32 目前支持 SPI 串行接口、6800、8080 并口的 LCD。
3.1 ESP32 适配的 LCD 参数
1. SPI 接口
- 最大分辨率：480*320
- 最大帧率：80MHz 的频率大概是 12 帧
2. 8080/6800 接口协议
- 最大分辨率：854*480
3.2 SPI LCD 硬件设计参考
- 官方提供了 ESP32-LCDKit 开发板，开发板预留屏幕接口类型：SPI 串行接口、8 位和16 位并行接口，可用于测试。对应原理图请参见 “esp-dev-kits/docs/zh_CN/esp32/esp32-lcdkit/hw/schematics/SCH_ESP32-LCDKit_V1.1_20190218.pdf”
- ESP-WROVER-KIT 开发板贴装一款 3.2 寸的 SPI（标准四线串行外设接口）LCD 显示器，分辨率为 320*240。请见 ESP-WROVER-KIT V4.1 原理图。
3.3 SPI LCD 软件应用
- ESP32 的 SPI LCD 的 HMI 示例程序参考 esp-iot-solution/tree/master/examples/hmi
- 适配的 LCD 的驱动库可参见 esp-iot-solution/components/display/screen/controller_driver； 默认使用的是 ILI9341 LCD 。
- ESP32 的 8080 并口的例程可参见 esp-iot-solution/examples/screen 例程。对于 8080 协议的 LCD 接口，我们使用的是 I2S 接口软件方式实现，但此方式只支持 “写”，不支持 “读”。
- ESP32 SPI 驱动墨水屏的例程可参考 esp-idf/examples/peripherals/spi_master/lcd 例程
