单片机与FPGA比较

在这里插入图片描述

工程步骤

1.编写代码 .v
2.编写UCF约束文件
3.仿真 testbench
4.生成bit流文件
5.生成固化文件.msc

一、ISE软件界面介绍

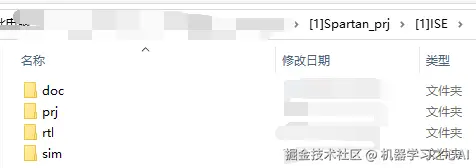

(一). 新建工程文件夹

  • doc 文件夹（用来存放一些参考资料或者工程描述文档）
  • prj 文件夹（用来存放工程文件和时序约束文件）
  • rtl 文件夹（用来存放设计输入文件即 Verilog 源文件)存放 .v 文件，移植时不需要打开工程，只需要将rtl文件夹复制粘贴，然后添加进工程即可。
  • sim 文件夹（用来存放仿真文件)在里面建立一个tb文件夹，仿真时需要写一个仿真激励文件testbench，
    在这里插入图片描述

(二). ISE 工具栏_上半部分

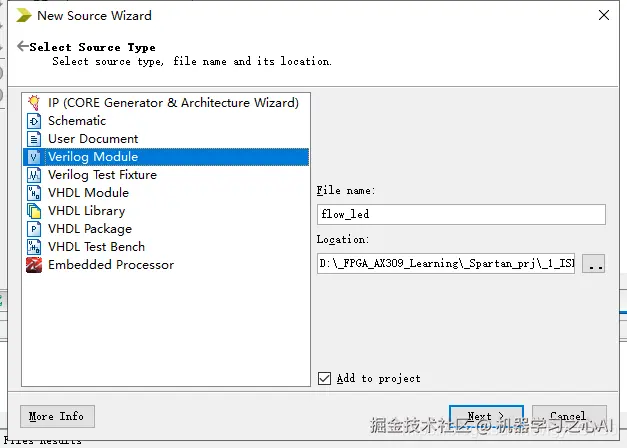

建立完工程后，新建.v文件并添加进工程。如下图
在这里插入图片描述
下面开始介绍上半部分工具栏的功能。
如果要修改源文件顺序，如下

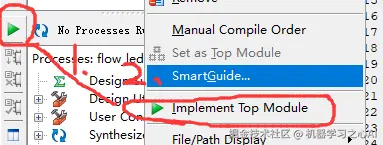

编译： 标号为1的是 全编译，即从头开始编译，而有的时候我们只修改了一小部分代码，所以编译的时候不用全编译，就用标号2的 SmartGuide
在这里插入图片描述
SmartGuide 这个ISE中的全局优化选项，使能这个选项，编译器在Implementation时会比较前一次编译的Implementation结果，未修改部分则沿用前一次的结果，但是如果时序比较紧张，会根据情况重新实现相应未修改部分来达到时序要求。

设计属性 可以重新对工程属性进行编辑。如下图

(三). ISE 工具栏_下半部分

Create Schematic Symbol：将当前源文件创建成一个原理图模块，可以被其他原理图模块调用。如图在这里插入图片描述View HDL Instantiation Template：查看当前源文件HDL例化模板，生成之后，其他工程可以直接调用这个模块，是很常用的功能。

1. Synthesize

在这里插入图片描述

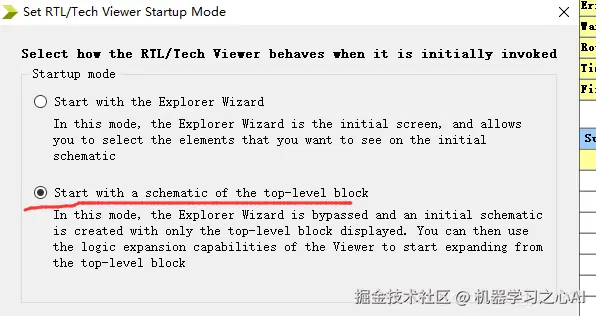

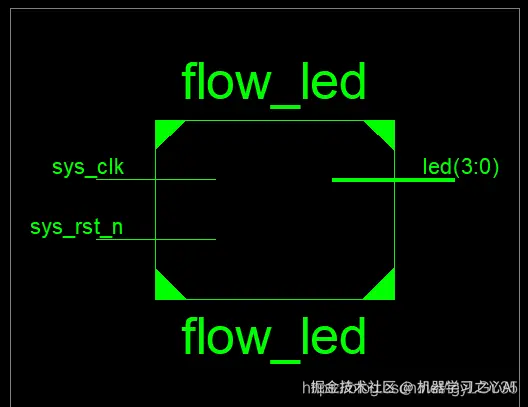

View RTL Schematic：查看 RTL 视图,一般点击的选项，直接生成图片，如下在这里插入图片描述
在这里插入图片描述

2. Implement Design

综合完之后，就对工程进行编译等
在这里插入图片描述
Map：映射；
Place&Route：布局布线；

3. 创建UCF文件

Create Timing Constraints：创建时序约束文件（UCF 文件），一般用new_Source创建UCF约束文件，然后用这个运行
在这里插入图片描述
run完之后的效果如下图在这里插入图片描述

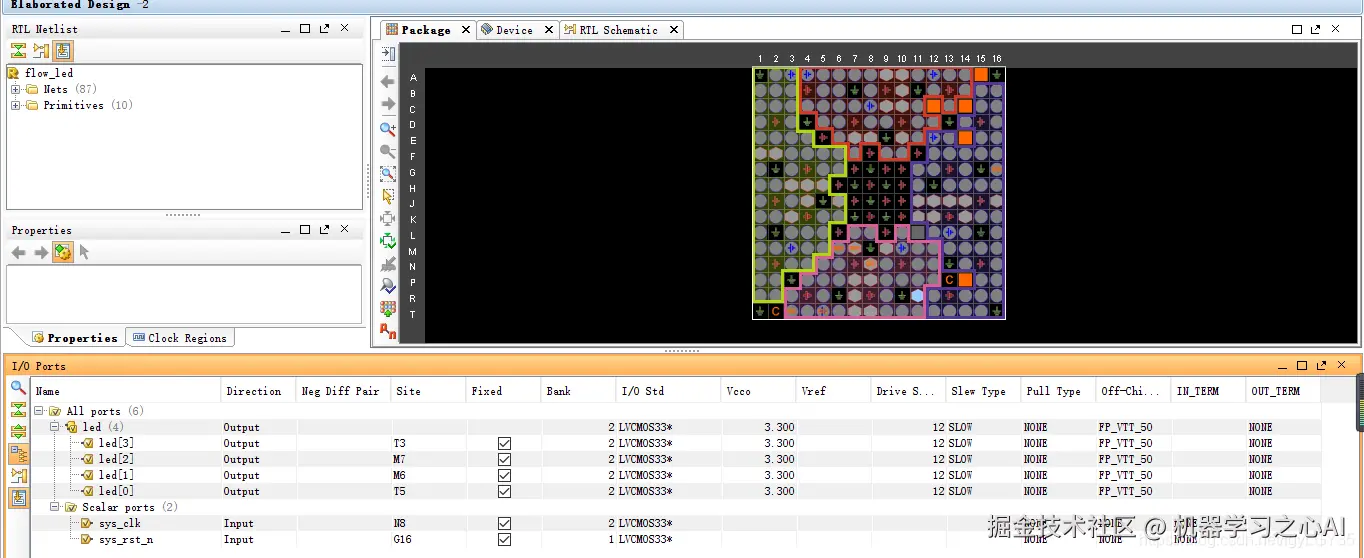

I/O Pin Planning (PlanAhead) - Pre-Synthesis：一般不用这个，而是直接用UCF写代码。运行效果如下图：在这里插入图片描述

二、ISE软件仿真

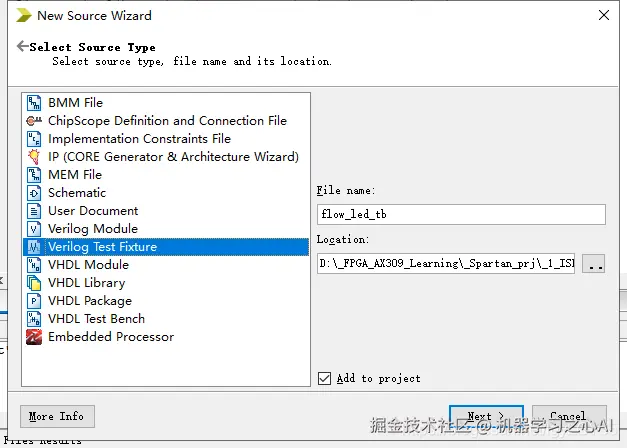

1.创建tb文件
在这里插入图片描述
2.编写代码



\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*
以下为源程序代码
module flow\_led(
    input               sys_clk  ,  //系统时钟
    input               sys_rst_n,  //系统复位，低电平有效

    output  reg  [3:0]  led         //4个LED灯
    );

 而由源程序代码编写tb文件；input——>reg代替，output由wire代替
\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*
`timescale 1ns / 1ps //仿真的 时间单位/时间精度

module flow_led_tb;

 //input——>reg代替，output由wire代替
	// Inputs
	reg sys_clk;
	reg sys_rst_n;

	// Outputs
	wire [3:0] led;

//创建激励
	// Instantiate the Unit Under Test (UUT)
	flow_led uut (
		.sys\_clk(sys_clk),
		.sys\_rst\_n(sys_rst_n),
		.led(led)
	);

 //初始化语句，只执行一次
	initial begin
		// Initialize Inputs
		sys_clk = 0;
		sys_rst_n = 0;

//等待100个时间单位，即100个1ns
		// Wait 100 ns for global reset to finish
		#100;
        sys_rst_n = 1;//等待100ns之后，把复位信号拉高，不再复位

	// Add stimulus here
	end
//接下来给流水灯的时钟
	//因为开发板的时钟是50MHz的，所以时钟周期为20ns，此处让时钟信号每10ns翻转一次，那完整的周期就是20ns，实现了模拟时钟周期的功能。
      always#10 sys_clk = ~sys_clk;
endmodule

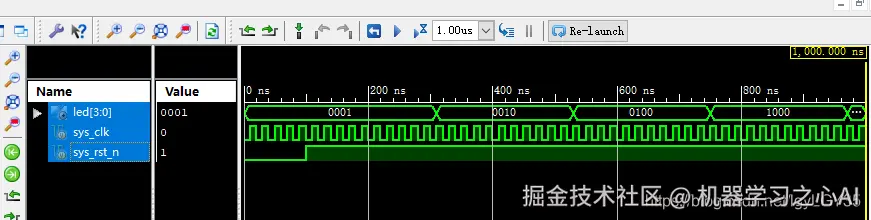

然后运行，可以看到如下图在这里插入图片描述

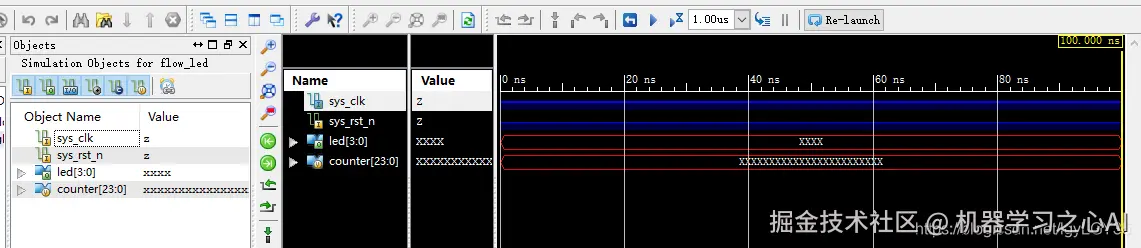

额，其实这里出现过一个bug，如下图，在这里插入图片描述
整了好一会，最后错误出现在我仿真的时候选错了文件，选成了下面的设计文件，应该选上面的tb文件才对在这里插入图片描述

工具栏使用

1.运行方式
在这里插入图片描述
左边箭头为连续运行，右边箭头为步进运行，运行时间为后面的数字所示的时间。
2.移动光标
（黄线）在name先选择，然后没点击一次，黄线就会换一个节点；图示为在sys_clk上的
在这里插入图片描述

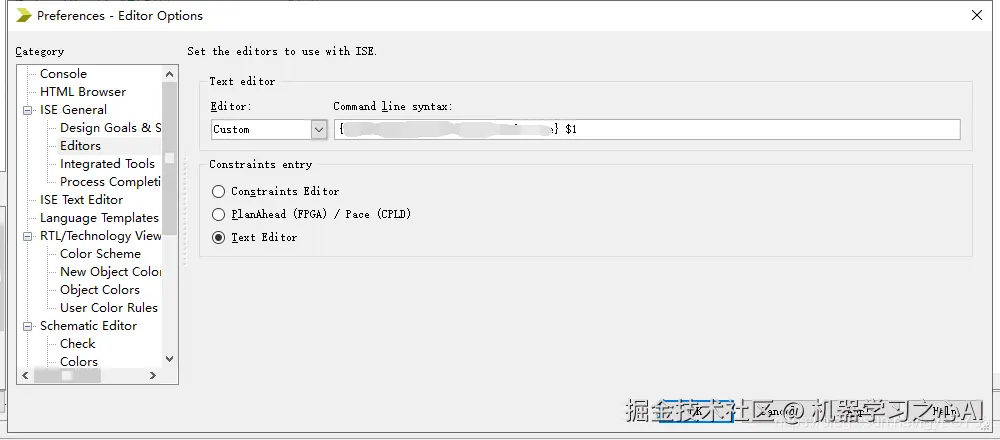

ISE与notepad++关联

edit——preference——Editors——custom——notepad++安装路径
注意在路径的首尾添加大括号 { }再加1个空格，之后输入 $1
(注意把路径中的右斜杠 \ 改成左斜杠 / ) 之后apply即可
在这里插入图片描述
在notepad++中修改代码后必须保存之后再到ISE中编译才有效！！

三、ISE生成bit流文件
