给元器件设置room
- 先选中需要添加room的元器件

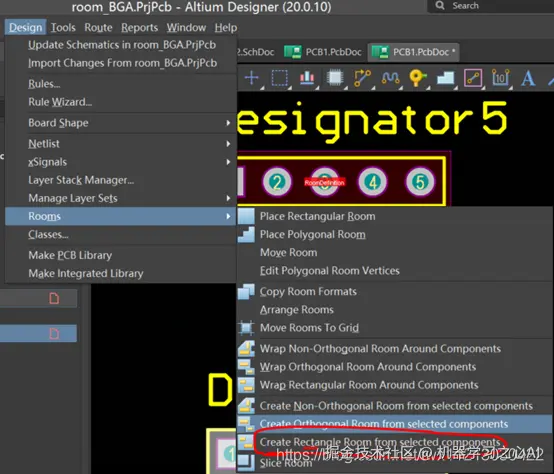

- 点击 Design >> Rooms >> Create Rectangle Room from selected components
设置线宽规则

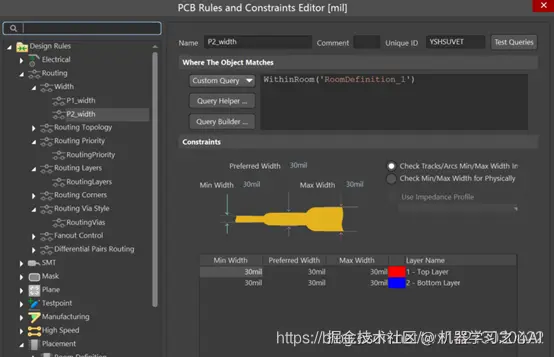

- 点击Design >> Rules，给两个room分别设置不同的线宽规则。这里需要使用到规则查询语句(WithinRoom)来筛选room对象
- 布线查看规则设置效果
同理如需设置其他规则，各行设置即可。只要在规则筛选中使用WithinRoom来限制规则作用的对象
多通道使用
适用范围：具有相似布局布线的电路。如：4X4矩阵键盘、多路智能开关
说明：使用多通道先需要先了解层次电路的设计与使用。有两个概念需要知道——Sheet Symbol、Sheet Entry。Sheet Symbol为层次电路图中的顶层图纸，Sheet Entry为Sheet Symbol上的端口。
Repeat关键字(没有大小写之分)：repeat是重复的意思，可以对Sheet Symbol、Sheet Entry使用此关键字。实现的功能就是能够复制对象。
- Sheet Symbol使用Repeat格式：repeat(sheet名称,1,复制的数量)
其中sheet名称就是底层电路原理图文件名称
如：repeat(sheet1,1,3) //对sheet1复制3份
- Sheet Entry使用Repeat格式：repeat(Sheet Entry名称)
注意：Sheet Entry使用repeat会根据sheet symbol被复制份数自动复制相同份数
如：repeat(Row) //根据Sheet Symbo复制数量，复制同样的数量
对于带总线的多通道需要注意：

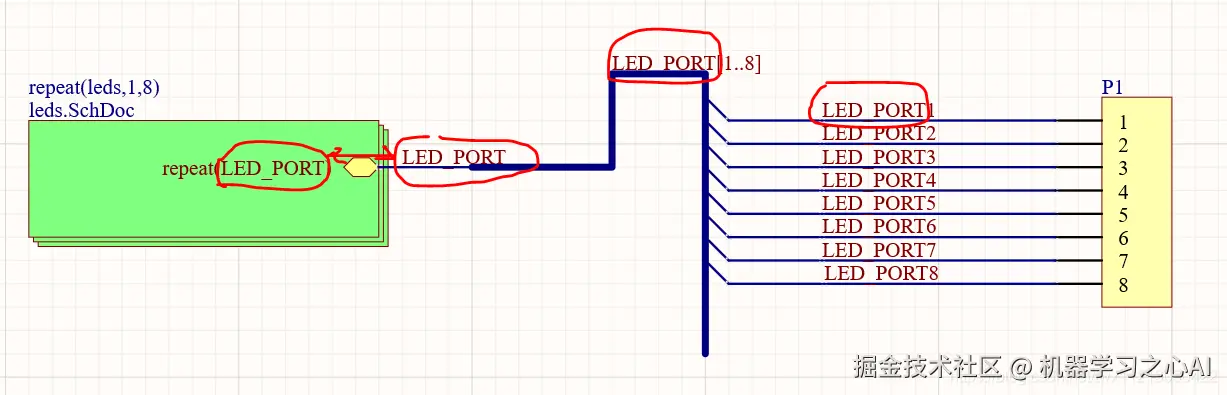

总线标号需要与port端口号名称一致，Sheet Entry引脚的线需要添加网络标号这个标号与Sheet Entry名称一致。而总线的其他分支前缀就是Sheet Entry名称。如下图所示：
编译工程，然后更新原理图到PCB文件
首先先完成一个room中的布局布线，然后可以像WPS中的格式刷一样使用Copy Rooms Formats工具来快速完成其他room中的布局布线。具体操作请观看以下视频：
room快速布线.mp4
