年后开工，在维护公司的PCB封装时，在网上找到了比较全面的3D封装，于是乎添加到库文件，却发现有一些电子元件的3D封装是没有的，经过一番度娘的查找，学习了怎么利用AD自带的3D功能绘制3D封装。

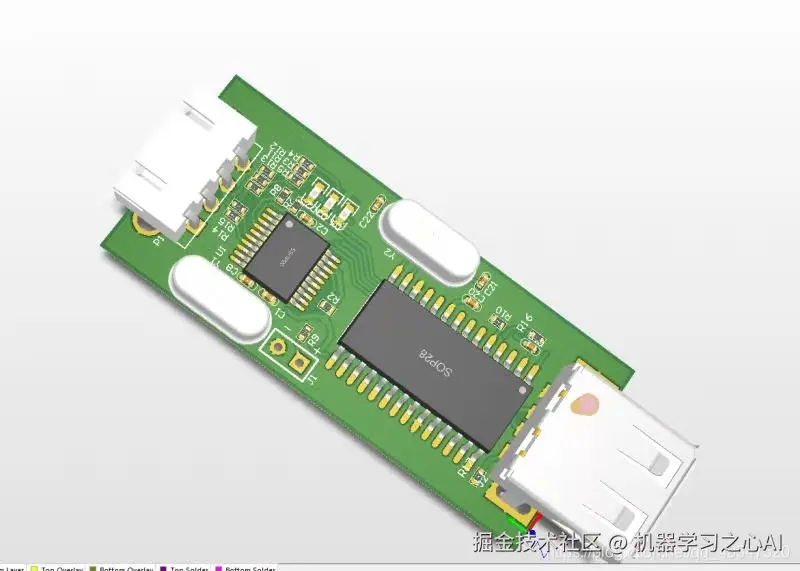

首先先上一个3D效果的实物看看效果。
为什么要使用 3D 视图，首先可以很方便我们手工焊接，尤其是有极性的元件摆放，都可以一目了然，其次可以看下元件与结构有没有冲突。
下面以AD17为平台写一下怎么画一个3极管的3D封装。
在封装库新建一个空白的封装，名字叫LED3mm（名字纯娱乐）。

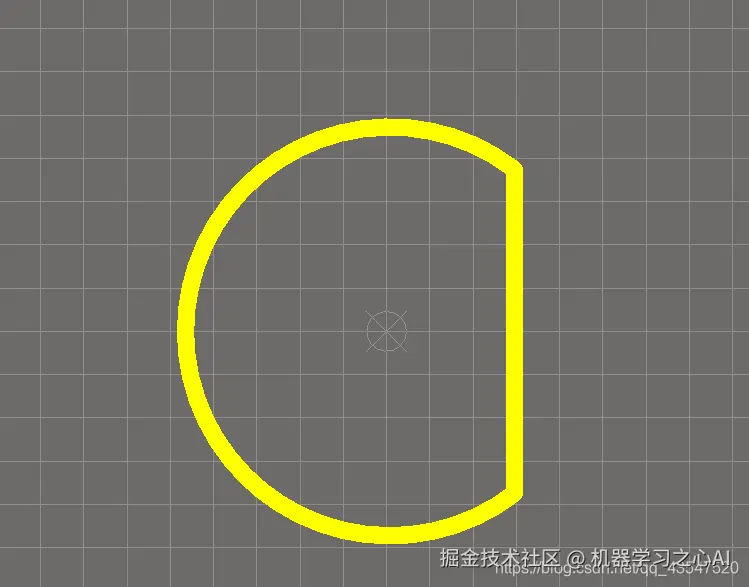

在丝印层用画线的功能画出三极管的俯视图，这里一定要注意画出来的图是要封闭的。

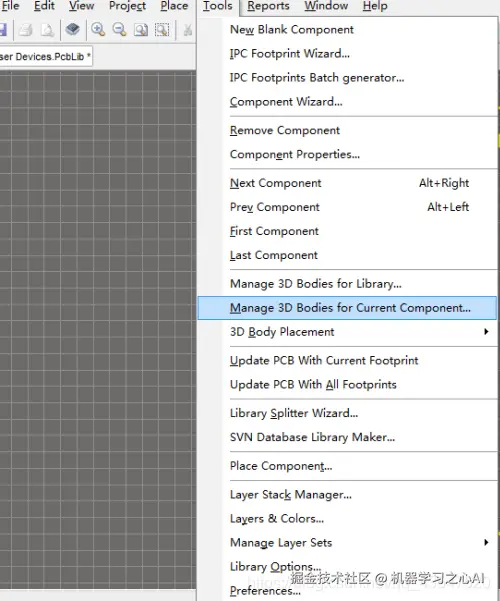

然后在工具栏进入3Dbody的界面，就可以看到下面的菜单界面了

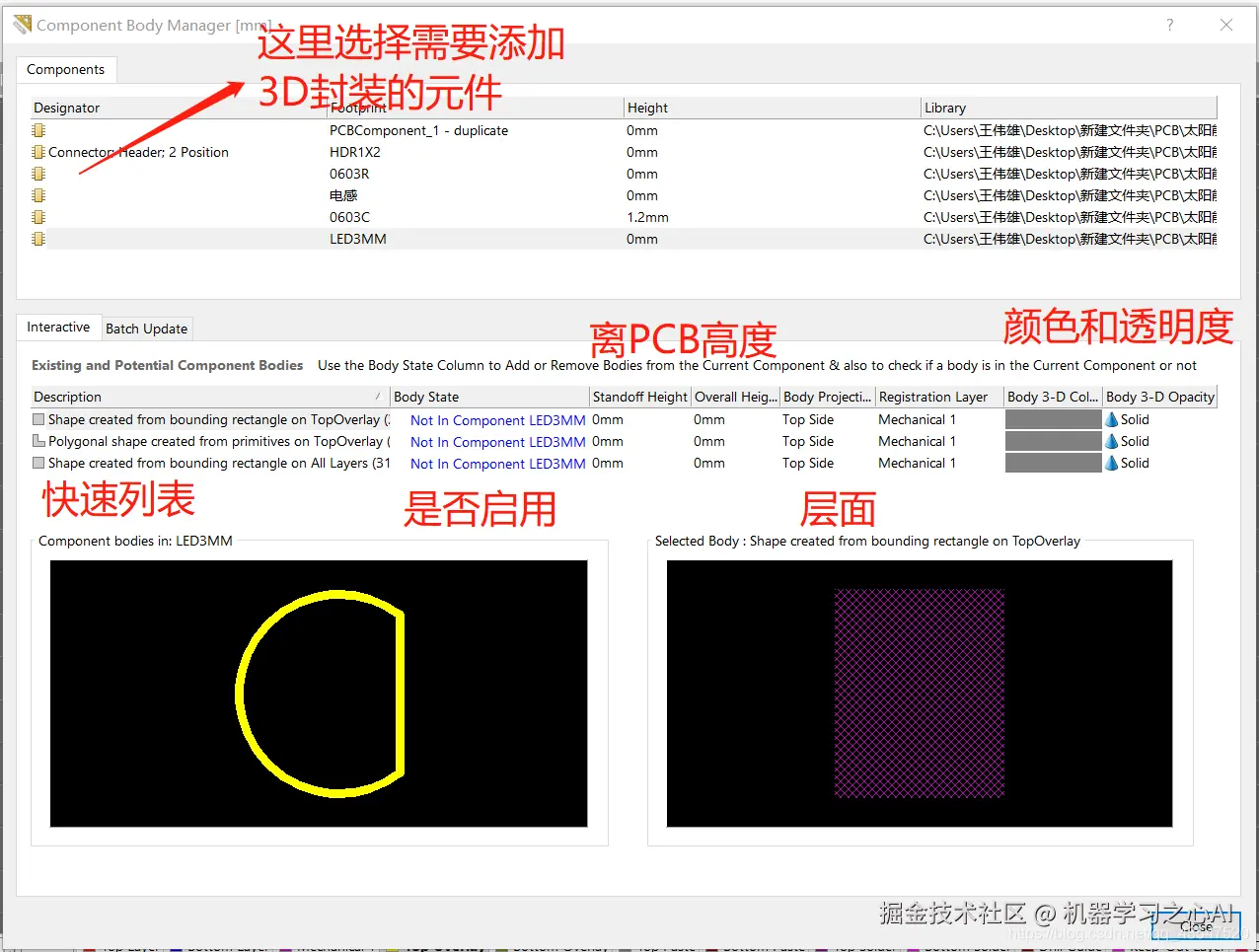

<1> Description：单击此栏中的条目，可让您快速预览所需要的 3D Body 外型，预览显示
在右下角的小窗口中，实际上是元件的 3D 投影，为粉红色
<2> Body State：In Component 代表开启对应的 3D 模型，Not In Component 代表沒有启用，
左键单击选择，右下角实时预览二者区别
<3> Standoff Height & Overall Height：高度设定，距离 PCB 表面的开始高度及结束高度，
不必一定从零开始，可以为负值
<4> Body Project：可以选 Top Side 及 Bottom Side
<5> Registration Layer：选择 3D Body 所在层
<6> Body 3-D Color：设定 3D Body 颜色
<7> Body 3-D Opacity：3D Body 透明度选择

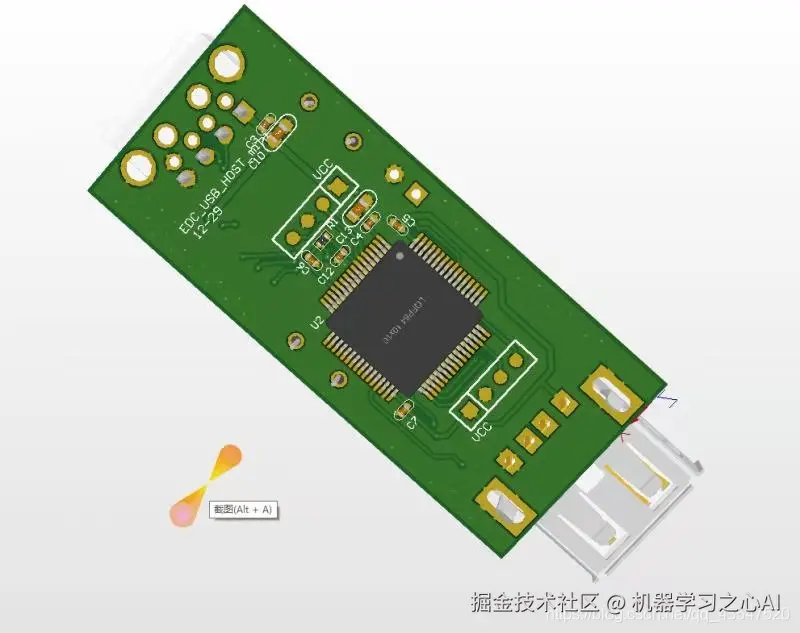

左边的是最终效果，右边的是Body演示，确定生成后按F3查看。
