代码如下：
#include <REGX52.H>
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F}'
void delay(unsigned int xms){
unsigned char i,j;
while(xms--){
i=2;
j=239;
do{
while(--j);
}while(--i);
}
}
void Nixie(unsigned char Location ,Number){
switch (Location){
case 1:P2_4=1;P2_3=1;P2_2=1;break;
case 2:P2_4=1;P2_3=1;P2_2=1 ;break;
case 3:P2_4=1;P2_3=0;P2_2=0 ;break;
case 4:P2_4=1;P2_3=0;P2_2=1 ;break;
case 5:P2_4=0;P2_3=1;P2_2=1;break;
case 6:P2_4=0;P2_3=1;P2_2=0 ;break;
case 7:P2_4=0;P2_3=0;P2_2=1 ;break;
case 8:P2_4=0;P2_3=0;P2_2=0 ;break;
}
P0= NixieTable[Number];
delay(200);
P0=0x00;
}
void main(){
while(1){
Nixie(1,1);
delay(200);
Nixie(2,2);
delay(200);
Nixie(3,3);
delay(200);
}
模块化编程：
这里提一提模块化编程！！！
1.传统方式编程：所有的函数均放在main.c里，若使用的模块比较多，则一个文件内会有很多的代码，不利于代码的组织和管理，而且很影响编程者的思路
2.模块化编程：把各个模块的代码放在不同的.c文件里，在.h文件里提供外部可调用函数的声明，其它.c文件想使用其中的代码时，只需要#include "XXX.h"文件即可。使用模块化编程可极大的提高代码的可阅读性、可维护性、可移植性等
总结来说就是：将其他.C文件（必须是有定义和申明的）用来调用过去！！这种方法更加节省时间！更有效果!
•.c文件：函数、变量的定义
•.h文件：可被外部调用的函数、变量的声明
•任何自定义的变量、函数在调用前必须有定义或声明（同一个.c）
•使用到的自定义函数的.c文件必须添加到工程参与编译
•使用到的.h文件必须要放在编译器可寻找到的地方（工程文件夹根目录、安装目录、自定义）

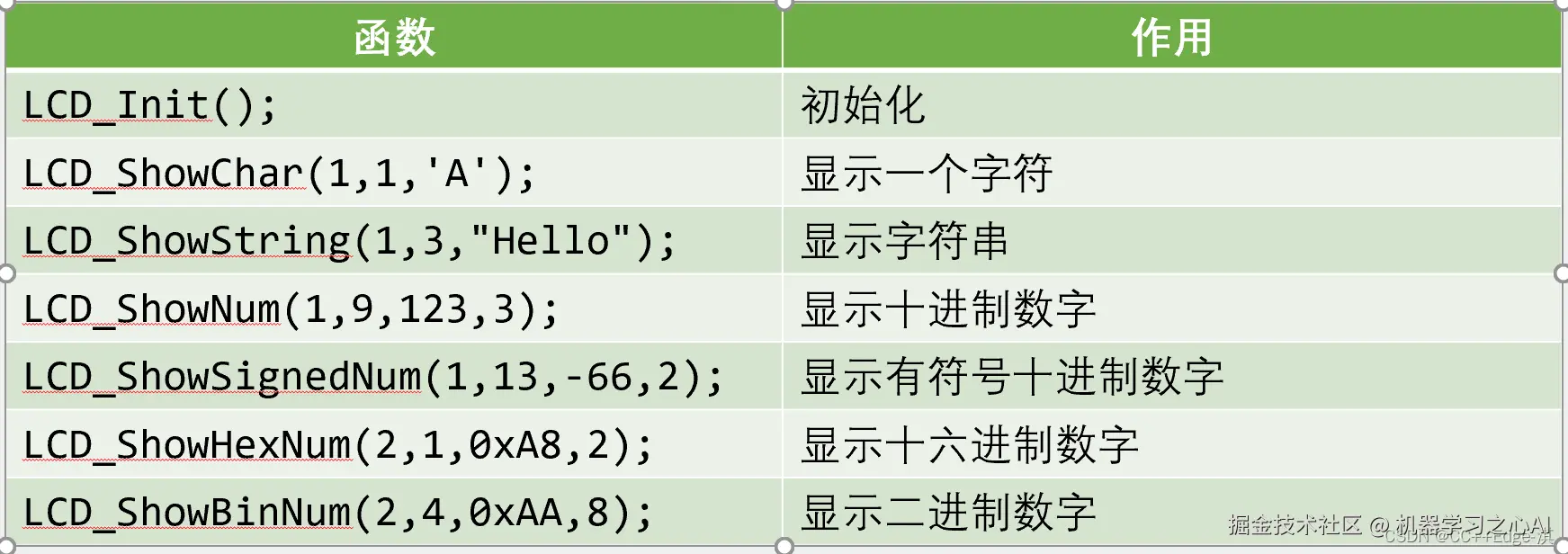

LCD1602基本操作
| LCDLCD_Init(); _ShowChar(1,1,'A'); 初始化 |
| LCD_ShowString(1,3,"Hello"); 显示一个字符 |
| LCD_ShowNum(1,9,123,3); 显示字符串 |
| LCD_ShowSignedNum(1,13,-66,2); 显示十进制数字 |
| LCD_ShowHexNum(2,1,0xA8,2); 显示有符号十进制数字 |
| LCD_ShowBinNum(2,4,0xAA,8); 显示二进制数字 |
这里矩阵键盘的使用与LCD1602的模块一起可以实现一个密码锁

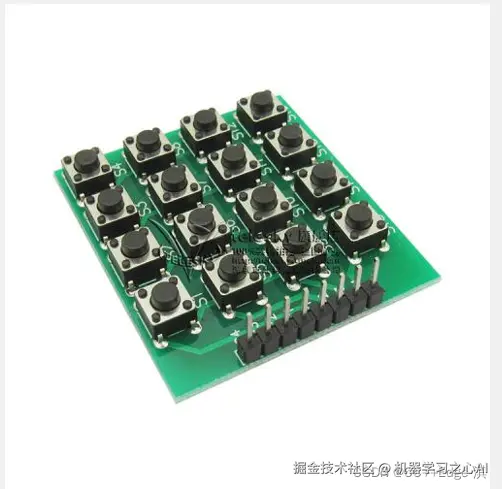

矩阵键盘
矩阵键盘其实就是为了减少IO位置占用

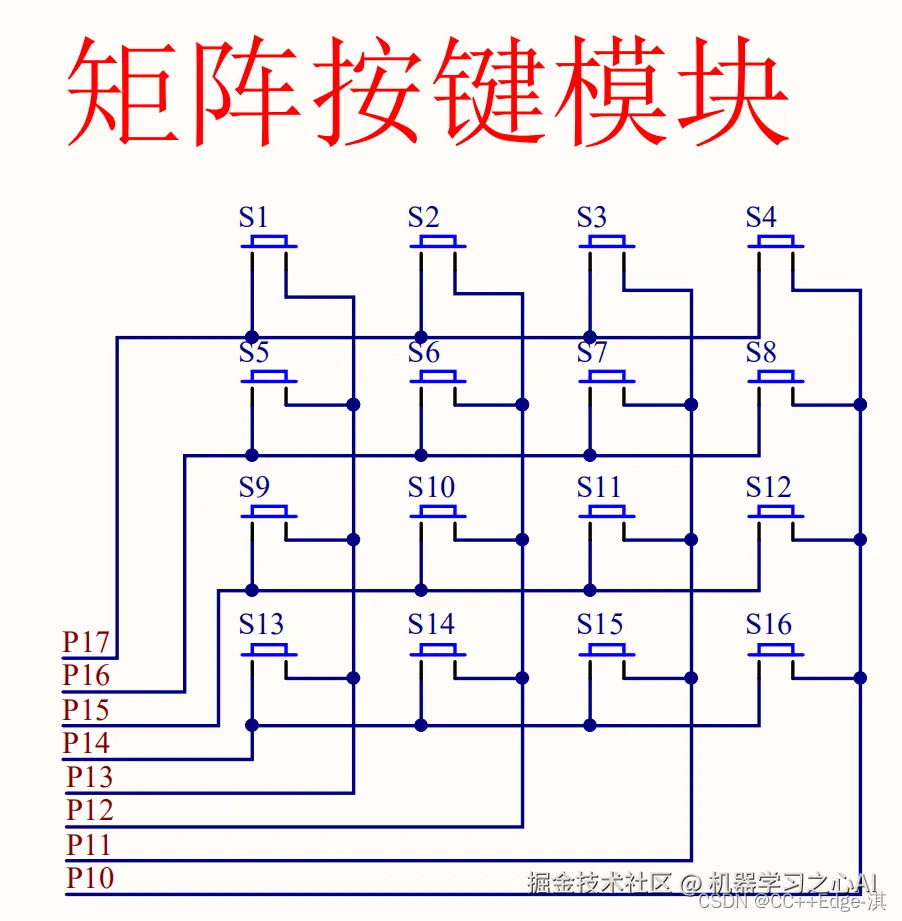

矩阵键盘扫描（它是一种输入扫描），原理：读取第一行第二行，然后快速循环整个过程，最终实现按键的按键效果！
实现动态扫描矩阵键盘的扫描：
代码如下：
#include <REGX52.H>
#include "Delay.h"
unsigned char Matrixkey(){
unsigned char KeyNumber=0;
P1=0xFF;
P1_3=0;
if(P1_7==0){Delay(20);while(P1_7==0);Delay(20); KeyNumber=1;}
if(P1_6==0){Delay(20);while(P1_6==0);Delay(20); KeyNumber=5;}
if(P1_5==0){Delay(20);while(P1_5==0);Delay(20); KeyNumber=9;}
if(P1_4==0){Delay(20);while(P1_4==0);Delay(20); KeyNumber=13;}
P1=0xFF;
P1_2=0;
if(P1_7==0){Delay(20);while(P1_7==0);Delay(20); KeyNumber=2;}
if(P1_6==0){Delay(20);while(P1_6==0);Delay(20); KeyNumber=6;}
if(P1_5==0){Delay(20);while(P1_5==0);Delay(20); KeyNumber=10;}
if(P1_4==0){Delay(20);while(P1_4==0);Delay(20); KeyNumber=14;}
P1=0xFF;
P1_1=0;
if(P1_7==0){Delay(20);while(P1_7==0);Delay(20); KeyNumber=3;}
if(P1_6==0){Delay(20);while(P1_6==0);Delay(20); KeyNumber=7;}
if(P1_5==0){Delay(20);while(P1_5==0);Delay(20); KeyNumber=11;}
if(P1_4==0){Delay(20);while(P1_4==0);Delay(20); KeyNumber=15;}
P1=0xFF;
P1_0=0;
if(P1_7==0){Delay(20);while(P1_7==0);Delay(20); KeyNumber=4;}
if(P1_6==0){Delay(20);while(P1_6==0);Delay(20); KeyNumber=8;}
if(P1_5==0){Delay(20);while(P1_5==0);Delay(20); KeyNumber=12;}
if(P1_4==0){Delay(20);while(P1_4==0);Delay(20); KeyNumber=16;}
return KeyNumber ;
}
在使用两者结合的时候需要封装库的调用!（这里就凸显了模块化的重要行，不然你就一大堆代码挤在一起!!!)

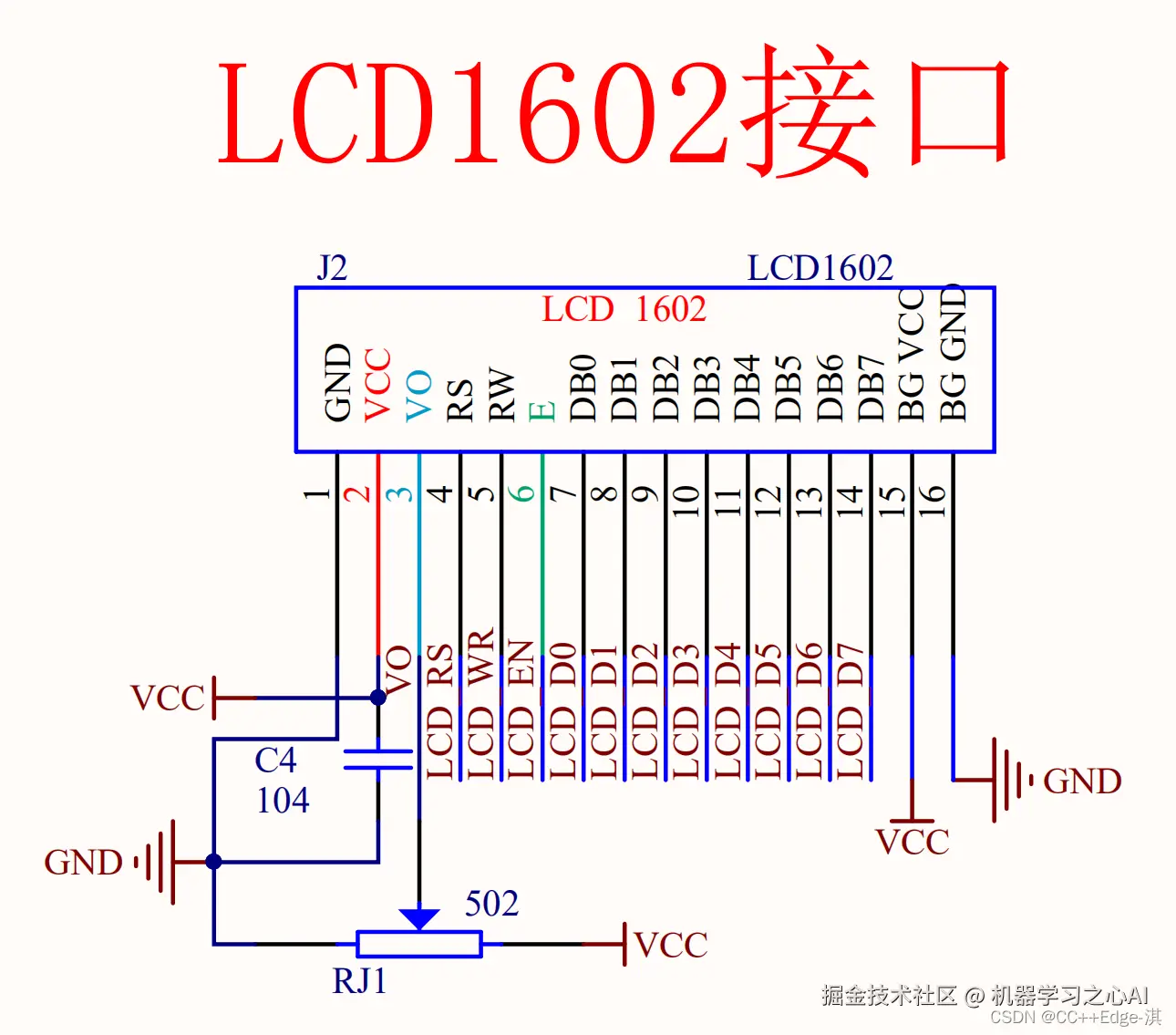

LCD1602显示的调用！（注释已写）
调用成功后大概如下：
#include <REGX52.H>
//引脚定义
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_E=P2^7;
#define LCD_DataPort P0
/**
* @brief LCD1602延时函数，12MHz调用可延时1ms
* @param 无
* @retval 无
*/
void LCD_Delay() //@12.000MHz 1ms
{
unsigned char i, j;
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
/**
* @brief LCD1602写命令
* @param Command 要写入的命令
* @retval 无
*/
void LCD_WriteCommand(unsigned char Command)
{
LCD_RS=0;
LCD_RW=0;
LCD_DataPort=Command;
LCD_E=1;
LCD_Delay();
LCD_E=0;
LCD_Delay();
}
/**
* @brief LCD1602写数据
* @param Data 要写入的数据
* @retval 无
*/
void LCD_WriteData(unsigned char Data)
{
LCD_RS=1;
LCD_RW=0;
LCD_DataPort=Data;
LCD_E=1;
LCD_Delay();
LCD_E=0;
LCD_Delay();
}
/**
* @brief LCD1602初始化函数
* @param 无
* @retval 无
*/
void LCD_Init(void)
{
LCD_WriteCommand(0x38);
LCD_WriteCommand(0x0C);
LCD_WriteCommand(0x06);
LCD_WriteCommand(0x01);
}
/**
* @brief LCD1602设置光标位置
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @retval 无
*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
if(Line==1)
{
LCD_WriteCommand(0x80|(Column-1));
}
else
{
LCD_WriteCommand(0x80|(Column-1)+0x40);
}
}
/**
* @brief 在LCD1602指定位置上显示一个字符
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @param Char 要显示的字符
* @retval 无
*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
LCD_SetCursor(Line,Column);
LCD_WriteData(Char);
}
/**
* @brief 在LCD1602指定位置开始显示所给字符串
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param String 要显示的字符串
* @retval 无
*/
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=0;String[i]!='\0';i++)
{
LCD_WriteData(String[i]);
}
}
/**
* @brief 返回值=X的Y次方
*/
int LCD_Pow(int X,int Y)
{
unsigned char i;
int Result=1;
for(i=0;i<Y;i++)
{
Result*=X;
}
return Result;
}
/**
* @brief 在LCD1602指定位置开始显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~65535
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData('0'+Number/LCD_Pow(10,i-1)%10);
}
}
/**
* @brief 在LCD1602指定位置开始以有符号十进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：-32768~32767
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
unsigned char i;
unsigned int Number1;
LCD_SetCursor(Line,Column);
if(Number>=0)
{
LCD_WriteData('+');
Number1=Number;
}
else
{
LCD_WriteData('-');
Number1=-Number;
}
for(i=Length;i>0;i--)
{
LCD_WriteData('0'+Number1/LCD_Pow(10,i-1)%10);
}
}
/**
* @brief 在LCD1602指定位置开始以十六进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~0xFFFF
* @param Length 要显示数字的长度，范围：1~4
* @retval 无
*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
unsigned char SingleNumber;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
SingleNumber=Number/LCD_Pow(16,i-1)%16;
if(SingleNumber<10)
{
LCD_WriteData('0'+SingleNumber);
}
else
{
LCD_WriteData('A'+SingleNumber-10);
}
}
}
/**
* @brief 在LCD1602指定位置开始以二进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~1111 1111 1111 1111
* @param Length 要显示数字的长度，范围：1~16
* @retval 无
*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData('0'+Number/LCD_Pow(2,i-1)%2);
}
}
封装如下：
#ifndef __LCD1602_H__
#define __LCD1602_H__
void LCD_Init(void);
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
#endif
延迟函数的写法！！
#ifndef __MATRIXKEY__H__
#define __MATRIXKEY__H__
unsigned char Matrixkey();
#endif
#include <REGX52.H>
void Delay(unsigned int xms)
{
unsigned char i, j;
while(xms--)
{
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
}
封装如下！

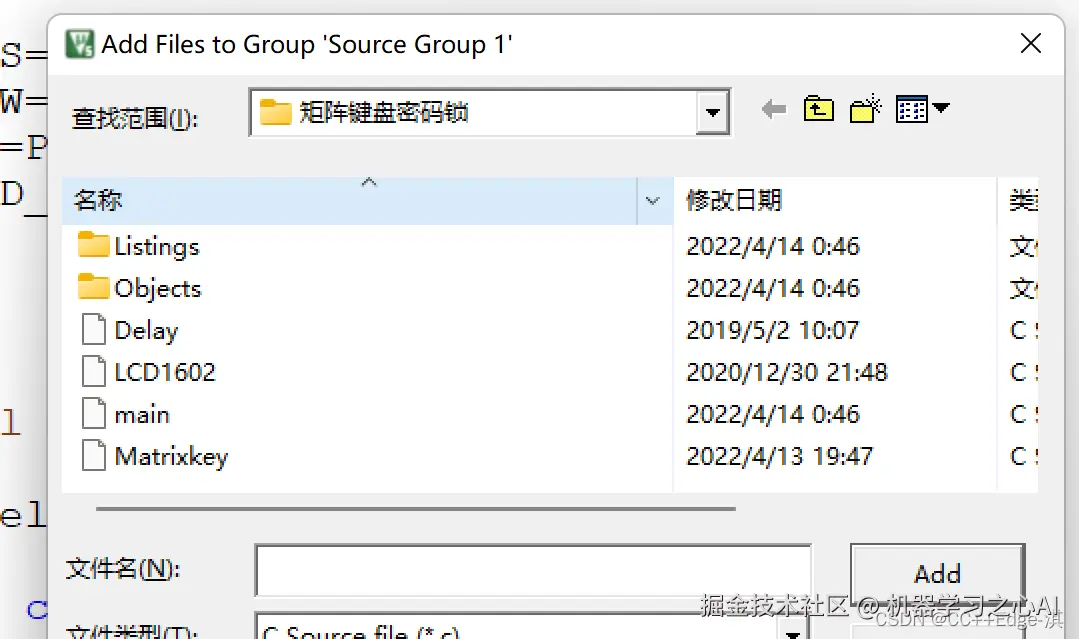

这里你需要注意的是将文件添加进去，不然后续没办法转到定义！
单片机
勾选这一步十分重要不然下面的项目没办法调用！

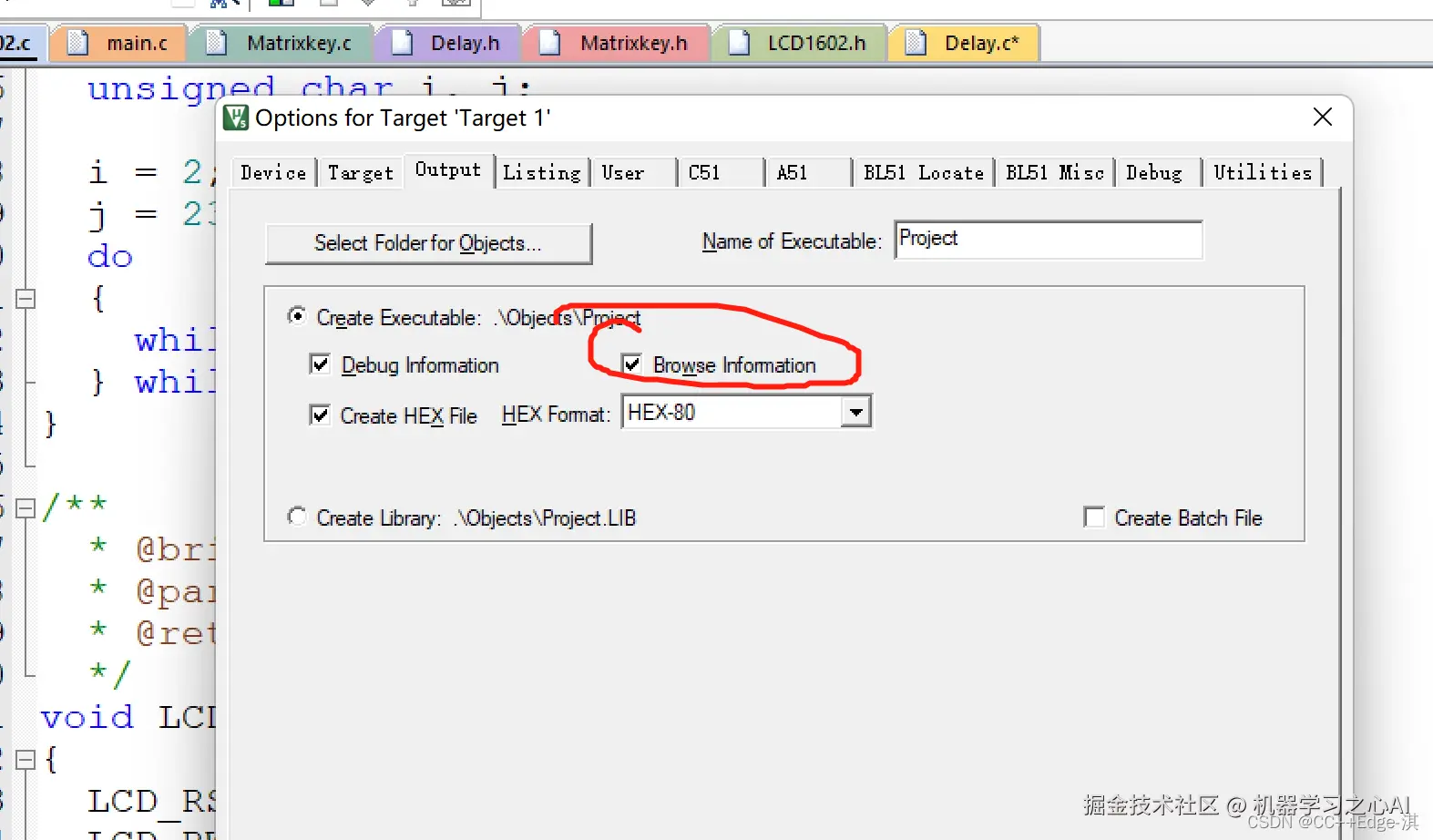

需要将文件Browse information 将他勾选进去，不然你的程序马上就报错！！

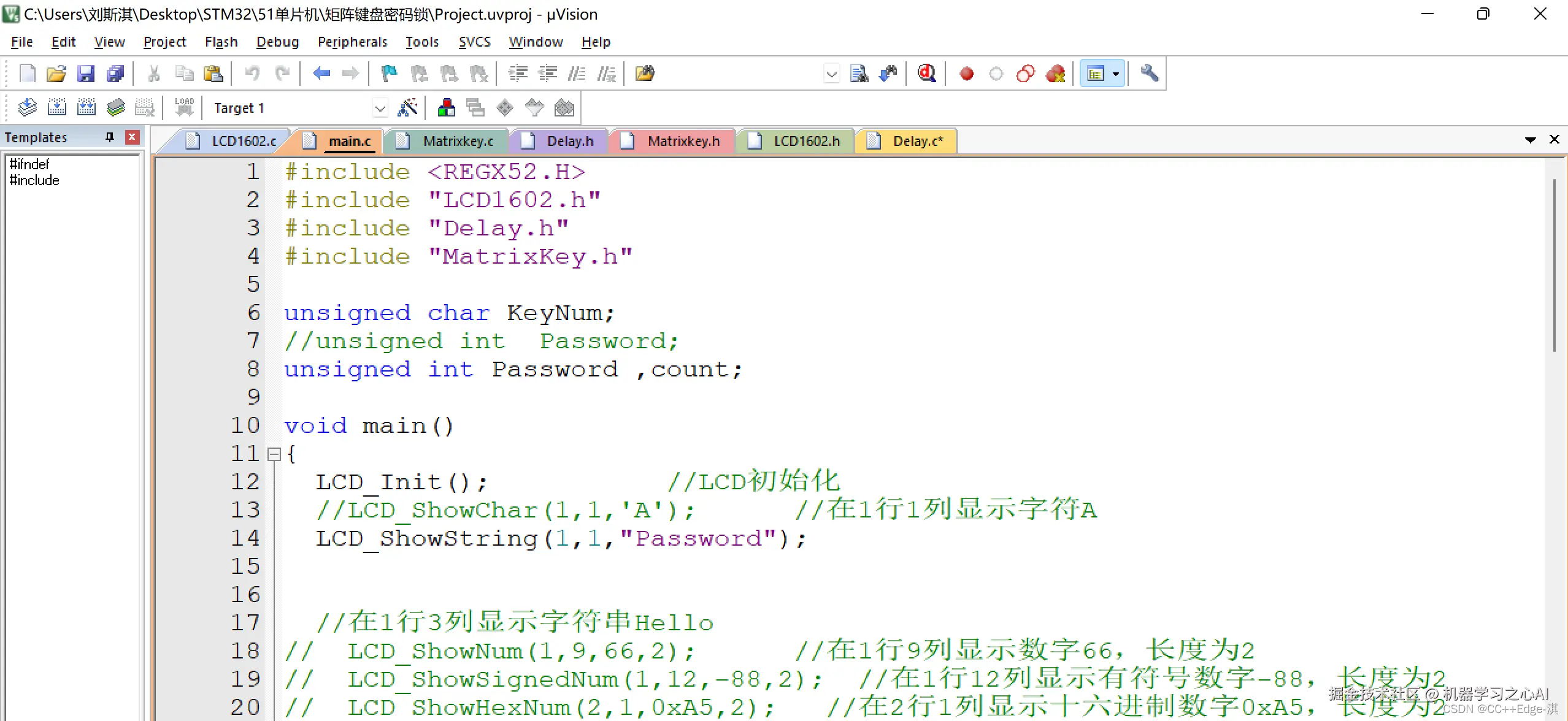

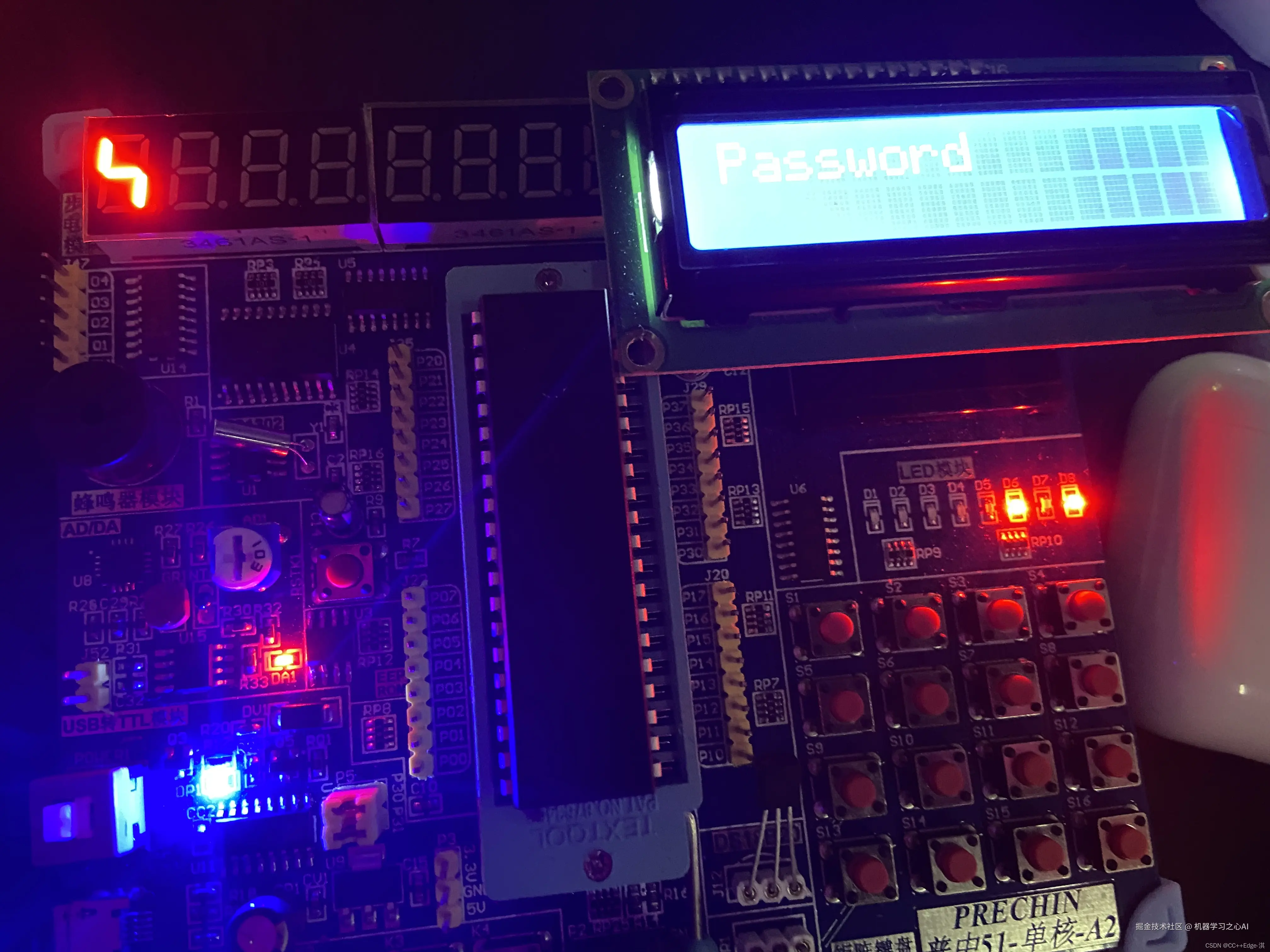

实现动态密码锁！！
代码如下：
#include <REGX52.H>
#include "LCD1602.h"
#include "Delay.h"
#include "MatrixKey.h"
unsigned char KeyNum;
//unsigned int Password;
unsigned int Password ,count;
void main()
{
LCD_Init(); //LCD初始化
//LCD_ShowChar(1,1,'A'); //在1行1列显示字符A
LCD_ShowString(1,1,"Password");
while(1)
{
KeyNum=Matrixkey();
if(KeyNum){
if(KeyNum<=10) //如果S1~S10按键按下，输入密码
{
if(count<4){//如果输入次数小于四次
Password*=10; //密码左移一位
Password+=KeyNum%10;//获取一位密码
count++; //计次加1
}
}
LCD_ShowNum(2,1,Password,4); //更新显示器
}
if(KeyNum==11) //他就是确定键
{
if(Password==2345){
LCD_ShowString(1,14,"OK ");
Password=0;
count=0;
LCD_ShowNum(2,1,Password,4);
}
else { //否则
LCD_ShowString(1,14,"ERR");
Password=0;
count=0;
LCD_ShowNum(2,1,Password,4);
}
}
if(KeyNum==12) {
Password=0; //密码清零
count=0; //计次清零
LCD_ShowNum(2,1,Password,4); //更新显示
//如果S12按键按下，取消
}
}
}
定时器
•定时器介绍：51单片机的定时器属于单片机的内部资源，其电路的连接和运转均在单片机内部完成
•定时器作用：
（1）用于计时系统，可实现软件计时，或者使程序每隔一固定时间完成一项操作
（2）替代长时间的Delay，提高CPU的运行效率和处理速度
（3) 你STC拆下，光剩下一个单片机他也能正常运行。他是在内部运行的，不影响！
•定时器个数：3个（T0、T1、T2），T0和T1与传统的51单片机兼容，T2是此型号单片机增加的资源
•注意：定时器的资源和单片机的型号是关联在一起的，不同的型号可能会有不同的定时器个数和操作方式，但一般来说，T0和T1的操作方式是所有51单片机所共有的

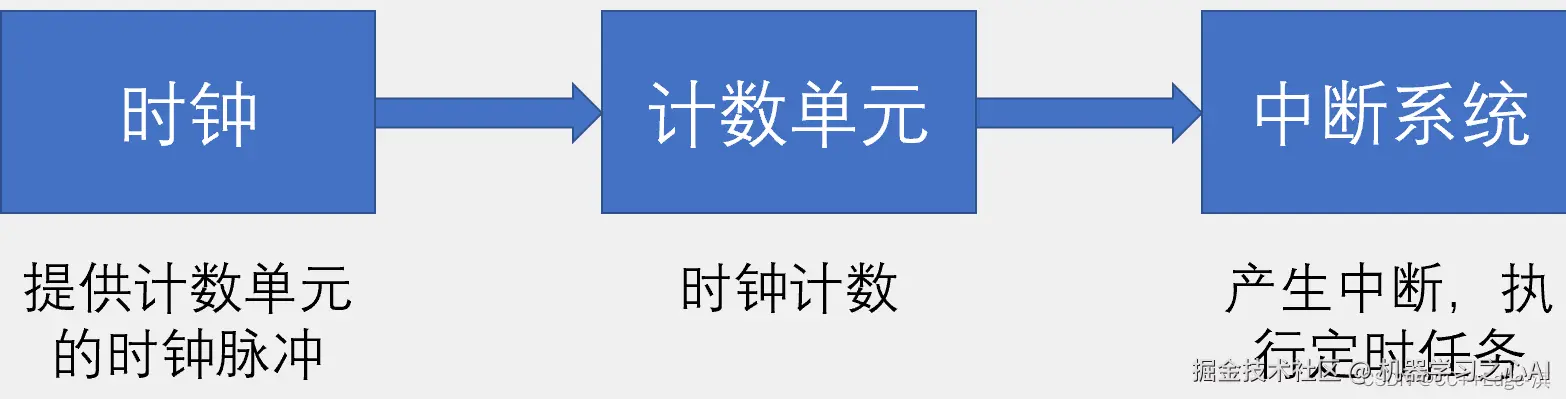

其实定时器就像一个小闹钟，每隔一个时间段，计数单元的值就回加+1，当计数到达设置的闹钟提醒时间时，技术单元就会像中断系统发生中断信号，产生所谓的闹钟提醒！
上图比较好理解！

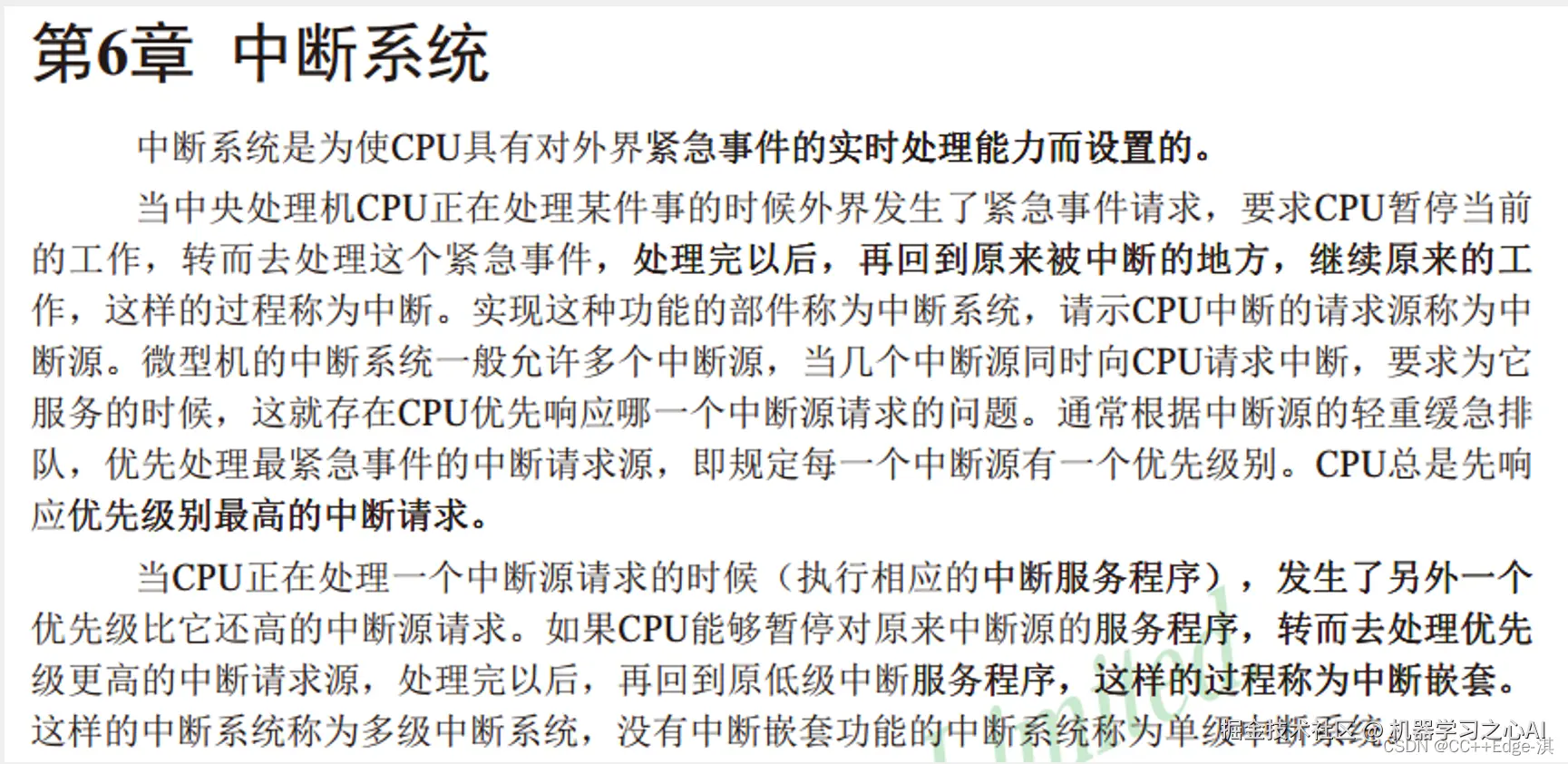

提一提中断系统
实现一个项目：用按键控制LED流水灯模式和定时器时钟！
这个计时器的时间范围是————0~65535，基本上每隔一秒+1，总共定时为：65535us,
64535离计数器溢出差值1000，所以时间为1MS;
验证一下：123———123/100=1；
123%100=23；
65毫秒

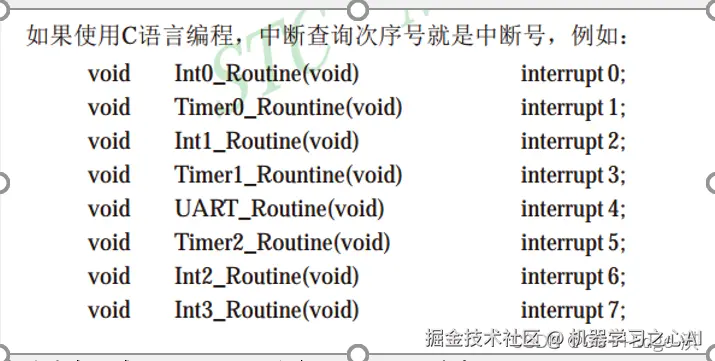

中断器调用！
unsigned char a=0x80;
a=_crol_(a,1); //0x01 区别**<< >>**
按键是实现控制LED流水灯模式：

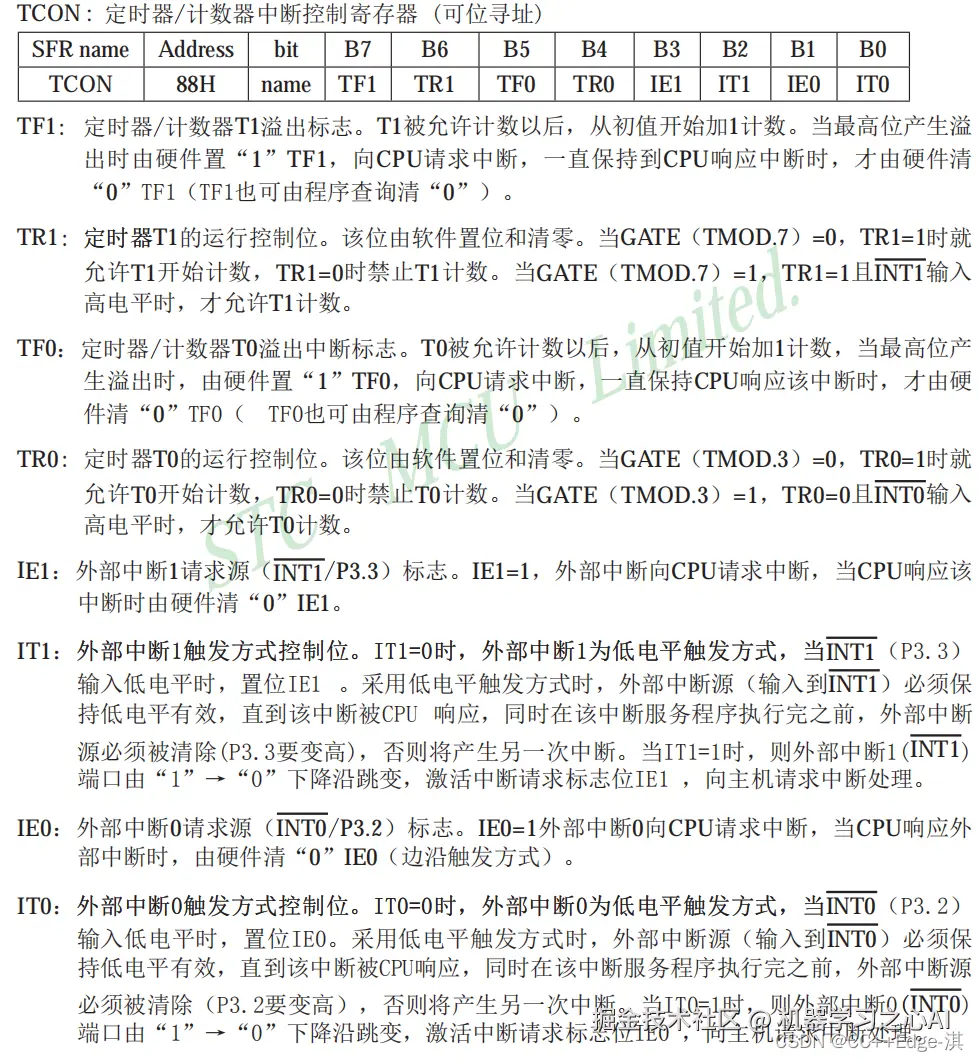

这里先得了解一个STC889C52手册的内容，他里面有一个关于定时器/计数器控制寄存器TCON的知识点：
分别给引脚的高电位和低电位！
0~65535
每隔1us计数+1；总共时间为：65535毫秒；
64535离计数器溢出差值1000，所以计时时间为1MS;
说一说%和/的作用：123--123%100=23；
123/100=1；
接下来给出实现功能的代码：
时间（time0.c)的代码封装）
#include <REGX52.H>
/**
*@brief ¶¨Ê±Æ÷0³õʼ»¯ 1ºÁÃë@12.000khz
*@param ÎÞ
*@retval ÎÞ
*/
void Timer0Init(void){
//TMOD=0X01; //0000 0001
TMOD=TMOD&0xF0; // °ÑtmodµÄµÚËÄλÇåÁ㣬¸ßËÄλ±£³Ö²»±ä£¡
TMOD=TMOD|0X01; //tmodµÄ×îµÍλÖÃ1£¬¸ßËÄλ±£³Ö²»±ä£¡
TF0=0;
TR0=1;
TH0=0x18;
TL0=0xFC;
ET0=1;
EA=1;
PT0=0;
}
time0.h的函数调用：
#ifndef ___TIMER0_H__
#define ___TIMER0_H__
void time0Init(void ) ;
#endif
LCD1602.h的调用：
#ifndef __LCD1602_H__
#define __LCD1602_H__
void LCD_Init(void);
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
#endif
LCD1602.C的函数：
#include <REGX52.H>
//引脚定义
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_E=P2^7;
#define LCD_DataPort P0
/**
* @brief LCD1602延时函数，12MHz调用可延时1ms
* @param 无
* @retval 无
*/
void LCD_Delay() //@12.000MHz 1ms
{
unsigned char i, j;
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
/**
* @brief LCD1602写命令
* @param Command 要写入的命令
* @retval 无
*/
void LCD_WriteCommand(unsigned char Command)
{
LCD_RS=0;
LCD_RW=0;
LCD_DataPort=Command;
LCD_E=1;
LCD_Delay();
LCD_E=0;
LCD_Delay();
}
/**
* @brief LCD1602写数据
* @param Data 要写入的数据
* @retval 无
*/
void LCD_WriteData(unsigned char Data)
{
LCD_RS=1;
LCD_RW=0;
LCD_DataPort=Data;
LCD_E=1;
LCD_Delay();
LCD_E=0;
LCD_Delay();
}
/**
* @brief LCD1602初始化函数
* @param 无
* @retval 无
*/
void LCD_Init(void)
{
LCD_WriteCommand(0x38);
LCD_WriteCommand(0x0C);
LCD_WriteCommand(0x06);
LCD_WriteCommand(0x01);
}
/**
* @brief LCD1602设置光标位置
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @retval 无
*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
if(Line==1)
{
LCD_WriteCommand(0x80|(Column-1));
}
else
{
LCD_WriteCommand(0x80|(Column-1)+0x40);
}
}
/**
* @brief 在LCD1602指定位置上显示一个字符
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @param Char 要显示的字符
* @retval 无
*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
LCD_SetCursor(Line,Column);
LCD_WriteData(Char);
}
/**
* @brief 在LCD1602指定位置开始显示所给字符串
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param String 要显示的字符串
* @retval 无
*/
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=0;String[i]!='\0';i++)
{
LCD_WriteData(String[i]);
}
}
/**
* @brief 返回值=X的Y次方
*/
int LCD_Pow(int X,int Y)
{
unsigned char i;
int Result=1;
for(i=0;i<Y;i++)
{
Result*=X;
}
return Result;
}
/**
* @brief 在LCD1602指定位置开始显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~65535
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData('0'+Number/LCD_Pow(10,i-1)%10);
}
}
/**
* @brief 在LCD1602指定位置开始以有符号十进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：-32768~32767
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
unsigned char i;
unsigned int Number1;
LCD_SetCursor(Line,Column);
if(Number>=0)
{
LCD_WriteData('+');
Number1=Number;
}
else
{
LCD_WriteData('-');
Number1=-Number;
}
for(i=Length;i>0;i--)
{
LCD_WriteData('0'+Number1/LCD_Pow(10,i-1)%10);
}
}
/**
* @brief 在LCD1602指定位置开始以十六进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~0xFFFF
* @param Length 要显示数字的长度，范围：1~4
* @retval 无
*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
unsigned char SingleNumber;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
SingleNumber=Number/LCD_Pow(16,i-1)%16;
if(SingleNumber<10)
{
LCD_WriteData('0'+SingleNumber);
}
else
{
LCD_WriteData('A'+SingleNumber-10);
}
}
}
/**
* @brief 在LCD1602指定位置开始以二进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~1111 1111 1111 1111
* @param Length 要显示数字的长度，范围：1~16
* @retval 无
*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData('0'+Number/LCD_Pow(2,i-1)%2);
**收集整理了一份《2024年最新物联网嵌入式全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升的朋友。**
**[如果你需要这些资料，可以戳这里获取](https://gitee.com/vip204888)**
**一个人可以走的很快，但一群人才能走的更远！不论你是正从事IT行业的老鸟或是对IT行业感兴趣的新人**
**都欢迎加入我们的的圈子（技术交流、学习资源、职场吐槽、大厂内推、面试辅导），让我们一起学习成长！**
