《软件工具》分享2款好用的时序图工具_时序图用什么软件，2024火爆全网系列WaveDrom教程 WaveDrom是用代

WaveDrom是用代码的方式来进行时序图设计，上手也是非常快，需要一定时间学习，但熟悉之后可以大大提高效率。下面举例说明。

【代码】

{ signal: [
  { name: "CK",   wave: "P.......",                                              period: 2  },
  { name: "CMD",  wave: "x.3x=x4x=x=x=x=x", data: "RAS NOP CAS NOP NOP NOP NOP", phase: 0.5 },
  { name: "ADDR", wave: "x.=x..=x........", data: "ROW COL",                     phase: 0.5 },
  { name: "DQS",  wave: "z.......0.1010z." },
  { name: "DQ",   wave: "z.........5555z.", data: "D0 D1 D2 D3" }
]}

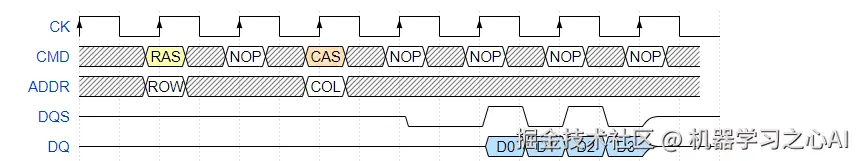

相应的时序图如下：
在这里插入图片描述

其实上述代码本质就是一段json格式的文本，通过不同的字符来标志时序中不同的逻辑，比如‘01’表示高低电平，非常简单。

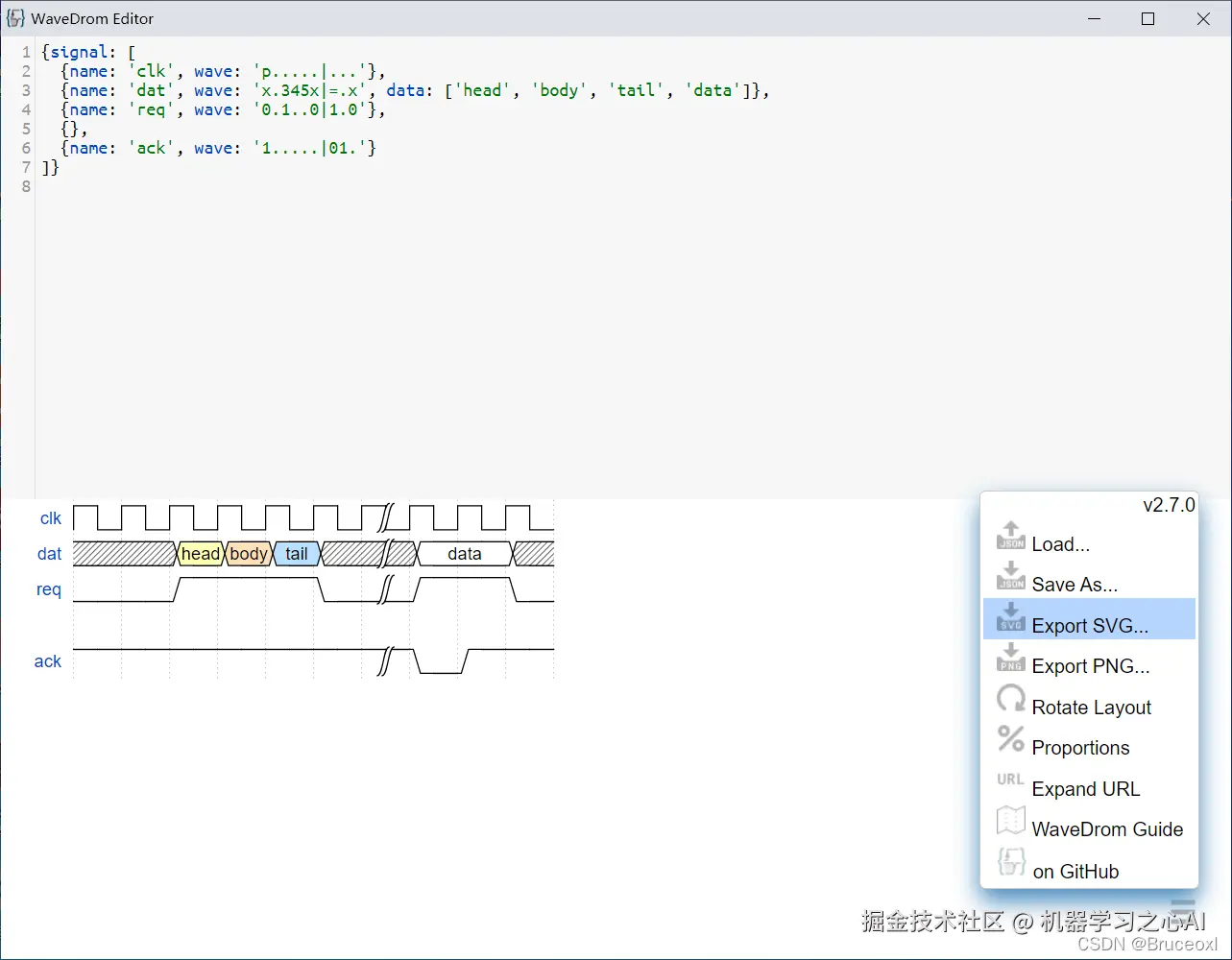

下面看下软件界面：

在这里插入图片描述

WaveDrom实时画图，当你添加了相应的字符，就会有相应的图型在下方显示。

2 TimeGen

官网地址

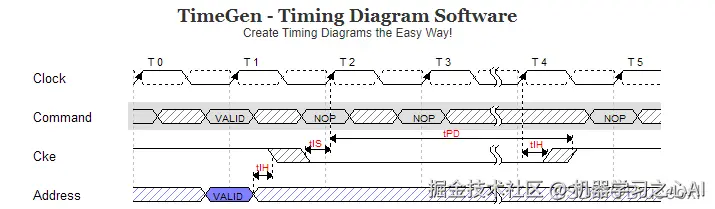

TimeGen是一款简单实用的画时序图工具，用户可以快速的通过该软件进行时序图的创建，软件具有矩形或圆形边缘的轮廓文本框，方便用户对各种模式的时序图进行制作，在构图时，用户可以一次性选择多个文本框，通过快捷键就能立即实现一键添加，在很大程度上提高了设计时间，同时您可以使用编辑工具移动文本框与您的鼠标，在添加文本时，用户可以自由设置每个文本框的属性字体样式、字体大小和颜色，非常具有个性化。

在这里插入图片描述
