- STM32CubeIDE
相关软件
- NetAssist（网络调试助手）
- Serial Port Utility（串口调试助手）
ESP8266功能介绍
工作模式
- STA模式：通过路由器连接到广域网
- AP模式：作为WIFI热点，建立局域网
- STA+AP模式：两种模式共存（广域网，局域网皆可连接访问）
AT指令
指令参数和响应请参考：安信可修改版
- 基础指令
| 指令 | 描述 |
|---|---|
| AT | 测试指令 |
| AT+RST | 重启模块 |
| AT+GMR | 查看版本信息 |
| ATE | 开关回显功能 |
| AT+RESTORE | 恢复出厂设置 |
| AT+UART | 设置串口配置 |
- WIFI指令
| 指令 | 描述 |
|---|---|
| AT+CWMODE | 选择 WIFI 应用模式 |
| AT+CWJAP | 加入 AP |
| AT+CWLAP | 列出当前可用 AP |
| AT+CWQAP | 退出与 AP 的连接 |
| AT+CWSAP | 设置 AP 模式下的参数 |
| AT+CWLIF | 查看已接入设备的 IP |
| AT+CWDHCP | 设置 DHCP 开关 |
| AT+CWAUTOCONN | 设置 STA 开机自动连接到 WIFI |
| AT+CIPSTAMAC | 设置 STA 的 MAC 地址 |
| AT+CIPAPMAC | 设置 AP 的 MAC 地址 |
| AT+CIPSTA | 设置 STA 的 IP 地址 |
| AT+CIPAP | 设置 AP 的 IP 地址 |
| AT+SAVETRANSLINK | 保存透传连接到 Flash |
| AT+CWSMARTSTART | 启动智能连接 |
| AT+CWSMARTSTOP | 停止智能连接 |
- TCP/IP工具箱
| 指令 | 描述 |
|---|---|
| AT+CIPSTATUS | 获得连接状态 |
| AT+CIPSTART | 建立 TCP 连接或注册 UDP 端口号 |
| AT+CIPSEND | 发送数据 |
| AT+CIPCLOSE | 关闭 TCP 或 UDP |
| AT+CIFSR | 获取本地 IP 地址 |
| AT+CIPMUX | 启动多连接 |
| AT+CIPSERVER | 配置为服务器 |
| AT+CIPMODE | 设置模块传输模式 |
| AT+CIPSTO | 设置服务器超时时间 |
| AT+CIUPDATE | 网络升级固件 |
| AT+PING | PING 命令 |
- SYS工具箱
| 指令 | 描述 |
|---|---|
| AT+CSYSWDTENABLE | 使能看门狗 |
| AT+CSYSWDTDISABLE | 关闭看门狗 |
| AT+CSYSWDTCLEAR | 清零看门狗 |
| AT+CSYSHEAP | 获取剩余RAM大小 |
- IO工具箱
| 指令 | 描述 |
|---|---|
| AT+CIOBAUD | 设置串口配置 |
| AT+CIOADC | 读取ADC |
| AT+CIOREAD | 读取IO状态 |
| AT+CIOWRITE | 设置IO状态 |
TCP透传具体实现步骤
1. 设置WIFI模式为STA模式
发送：AT+CWMODE=1\r\n
响应：OK\r\n
2. 连接路由器
发送：AT+CWJAP="&ssid","&password"\r\n
响应：OK\r\n
3. 查询模块IP
发送：AT+CIFSR\r\n
响应：192.168.xxx.xxx\r\n
4. 建立TCP连接
发送：AT+CIPSTART=“TCP”,"&address",&port\r\n
响应：CONNECT\r\nOK\r\n
5. 透传模式使能
发送：AT+CIPMODE=1\r\n
响应：OK\r\n
6. 开始透传
发送：AT+CIPSEND\r\n
响应：无
7. 关闭透传
发送：+++
STM32CUBE配置
RCC配置
选择外部8MHz晶振

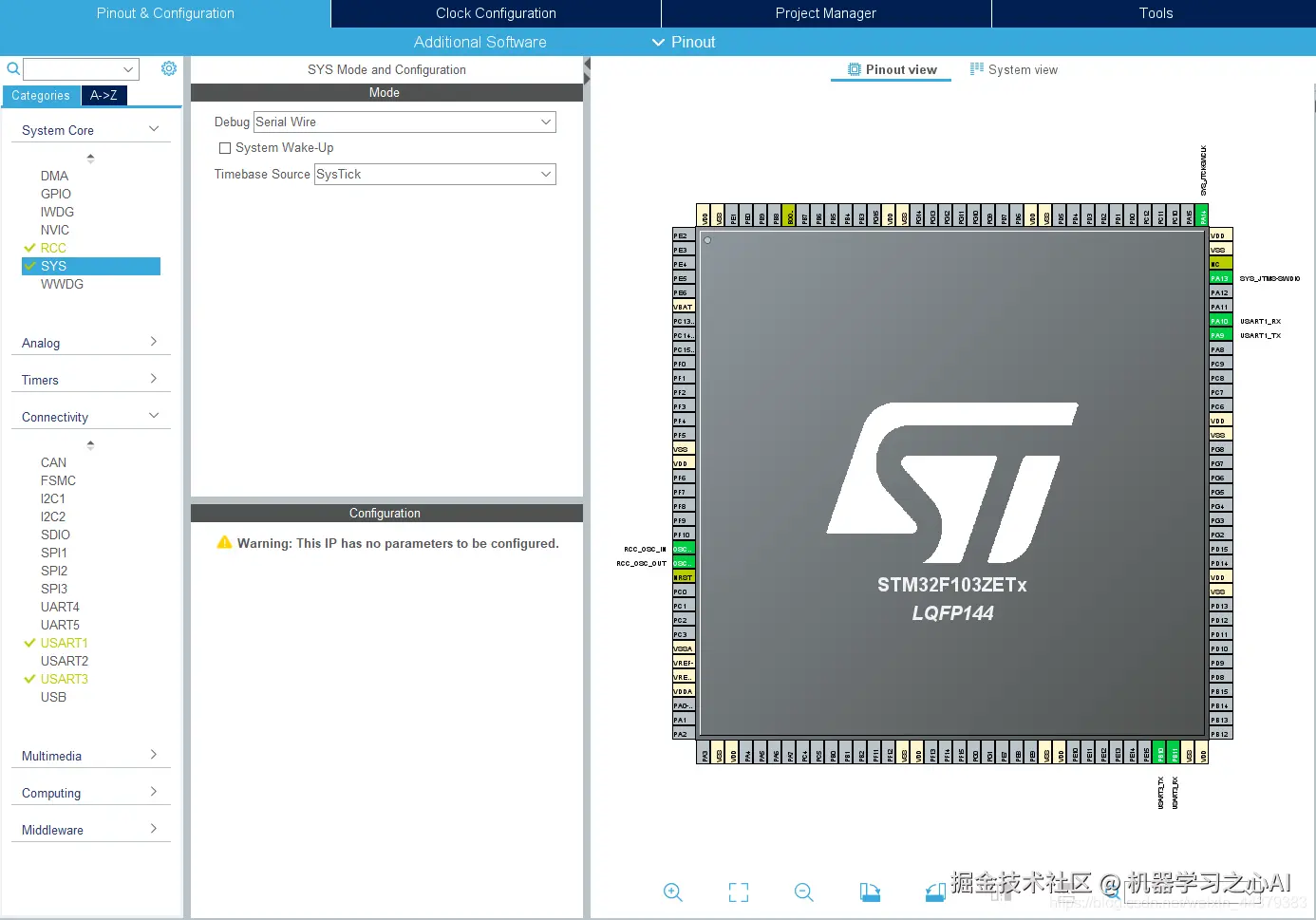

SYS配置
开启SW调试功能
USART1和USART3配置
USART1用来作用户输入输出，USART3用来与ESP8266进行通信。
这里将两个串口采取相同的参数设置
模式：异步模式
