Keil使用介绍

前言

一、创建工程文件

二、创建.c文件

1、创建.c文件

2、添加.c文件

三、编写程序

1、编写程序

2、配置编译文件

四、程序烧录

1、查看串口

2、查看单片机的型号

3、单片机硬件配置

前言 第一部分使用Keil软件从头编写一个程序，并烧录至单片机运行，步骤如下

第一步：建立工程文件

第二部：新建一个.c文件

第三步：将创建的.c文件添加至工程文件

第四步：编写程序

第五步：程序烧写

工程创建步骤在此处文章进行详细介绍，后续文章对此部分则不再进行如此详细介绍

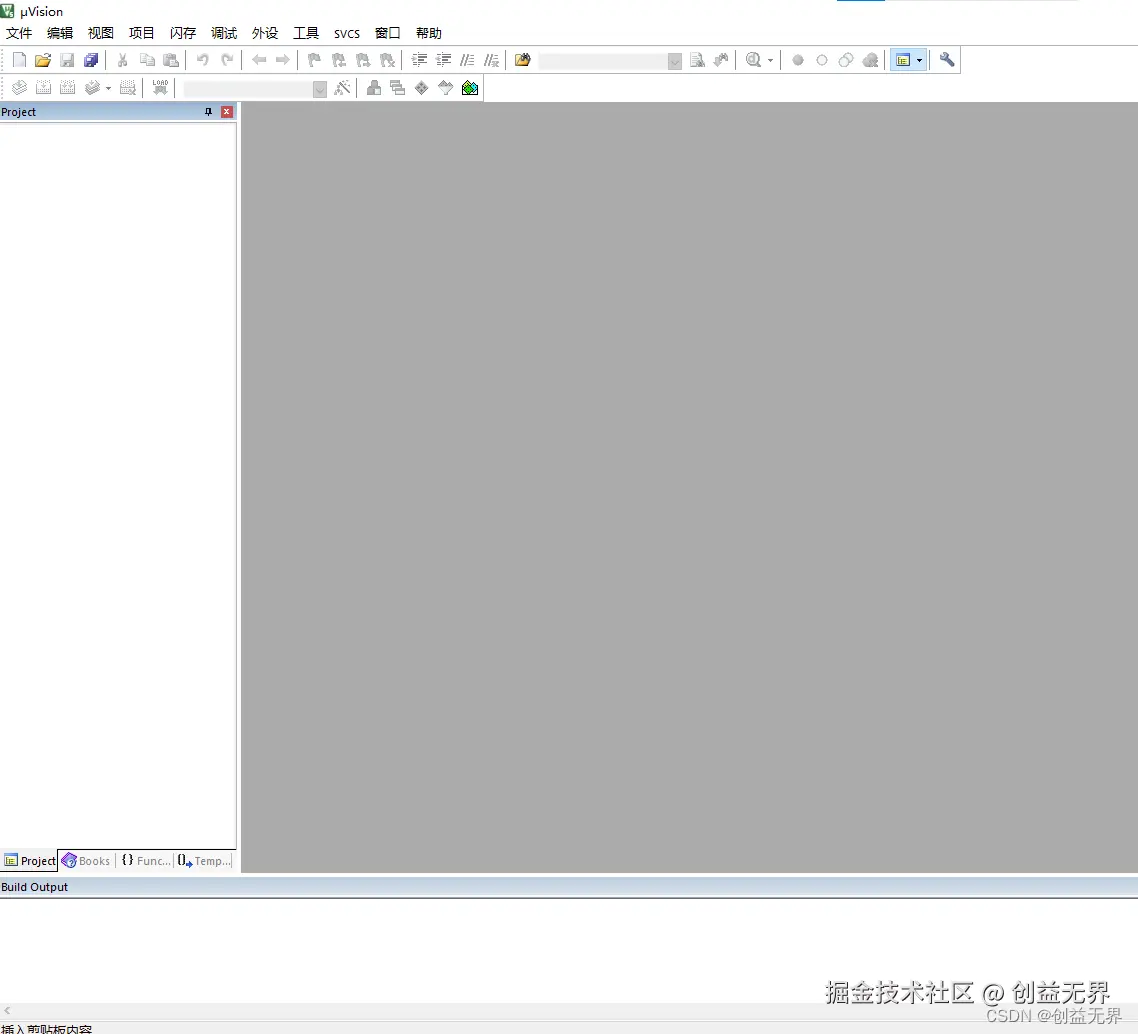

一、创建工程文件 （1）第一步打开软件

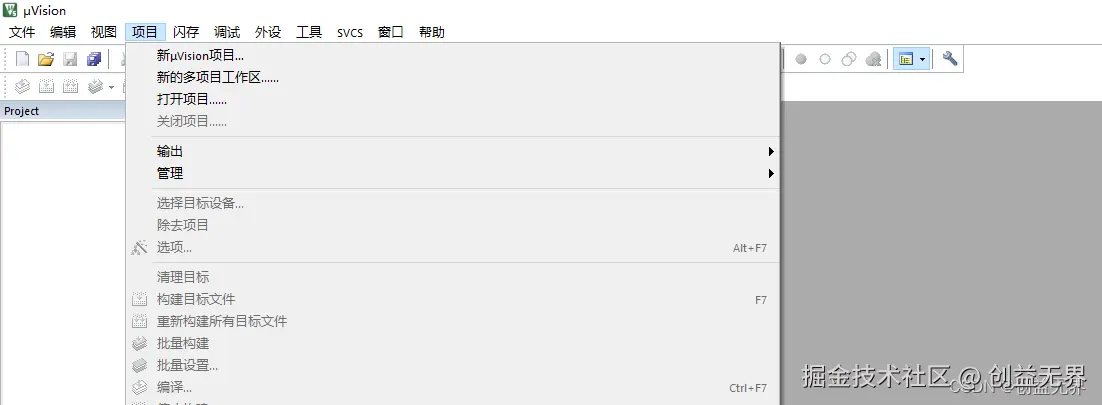

（2）创建项目，点击项目，选择新uVision项目

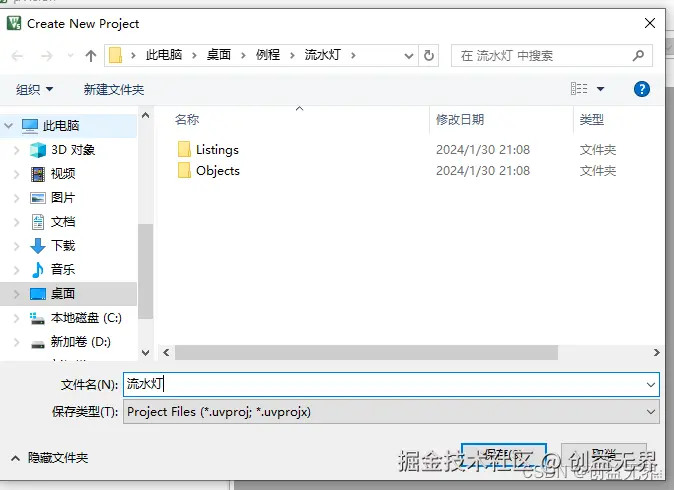

（3）命名保存

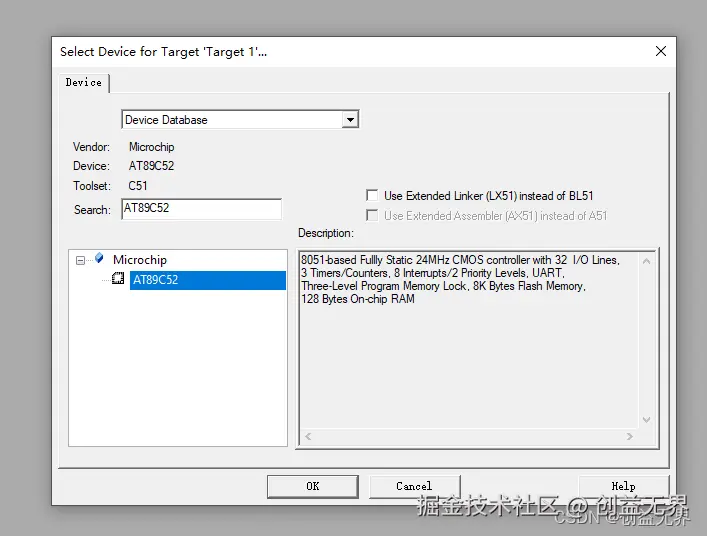

（4）选择对应的型号，点击OK

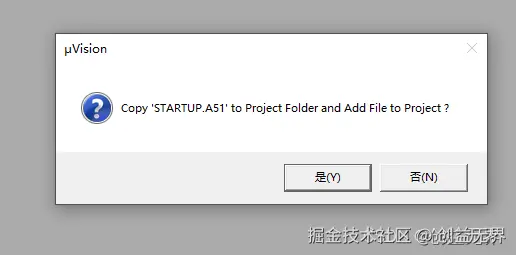

（5）选择否

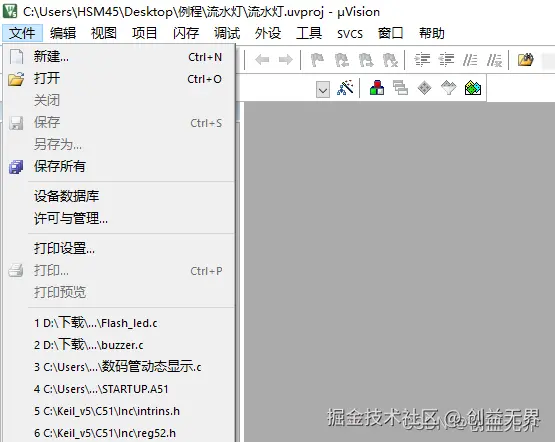

二、创建.c文件 1、创建.c文件 （1）点击文件选择新建 路径尽量使用英文路径，使用中文路径程序编译报错时会比较麻烦

（2）点击保存

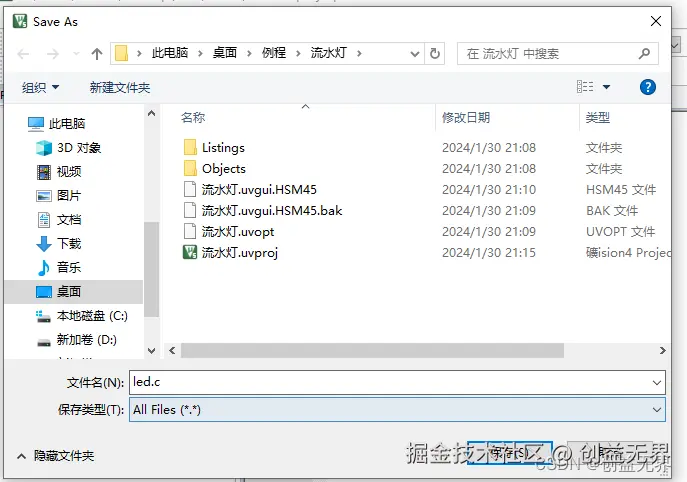

（3）给.c文件命名（文件后缀需自己输入）

2、添加.c文件 将创建的.c文件添加至工程文件中

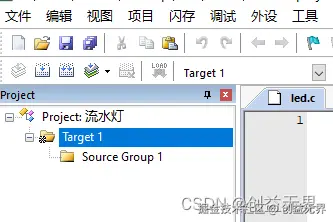

（1）双击Source Group 1

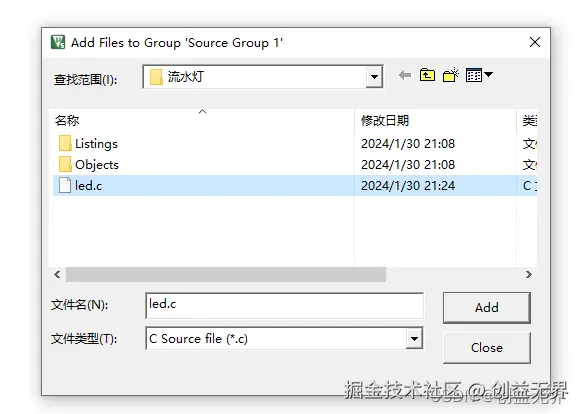

（2）选择创建的.c文件点击Add，可以看到Source Group 1底下出现了led.c文件，点击关闭

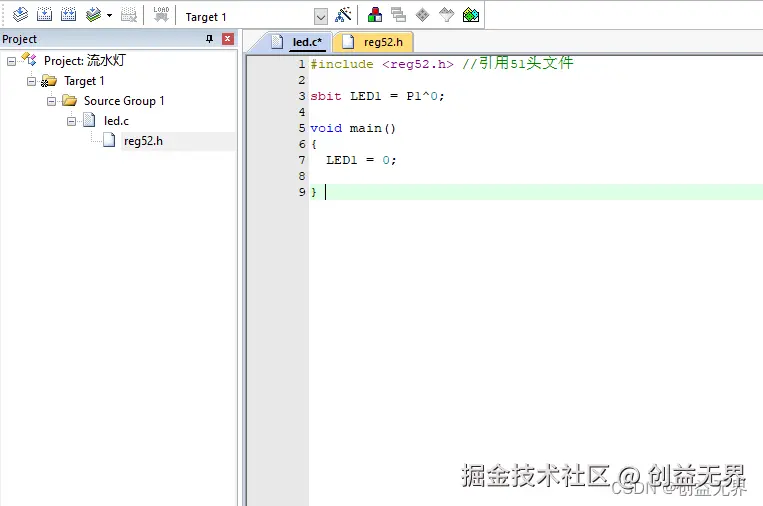

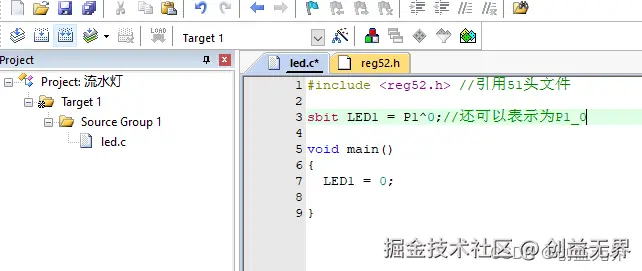

三、编写程序 1、编写程序

1. #include <reg52.h> //引用51头文件
3. sbit LED1 = P1^0;
5. void main()
6. {
7. LED1 = 0;
9. }

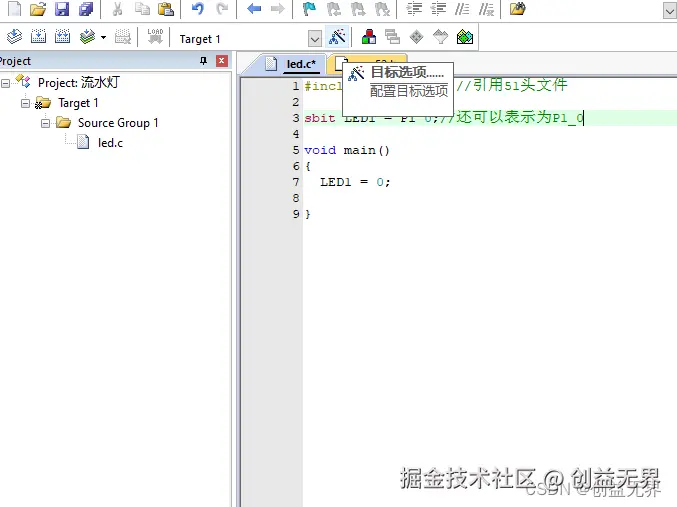

2、配置编译文件 （1）点击目标配置选项

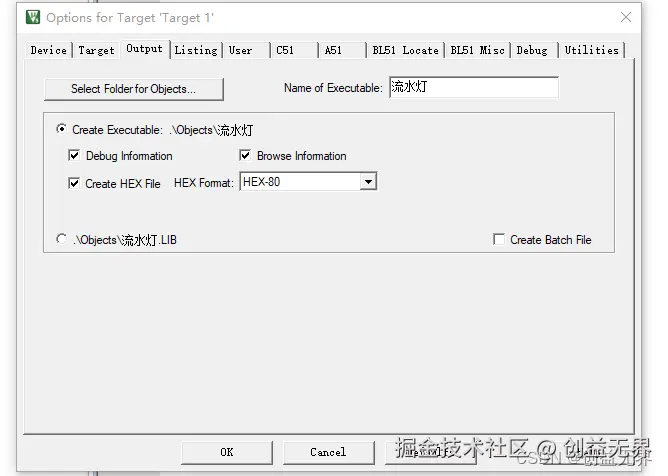

（2）在Output中勾选Creat HEX file,点击OK

（3）构建工程，点击双箭头

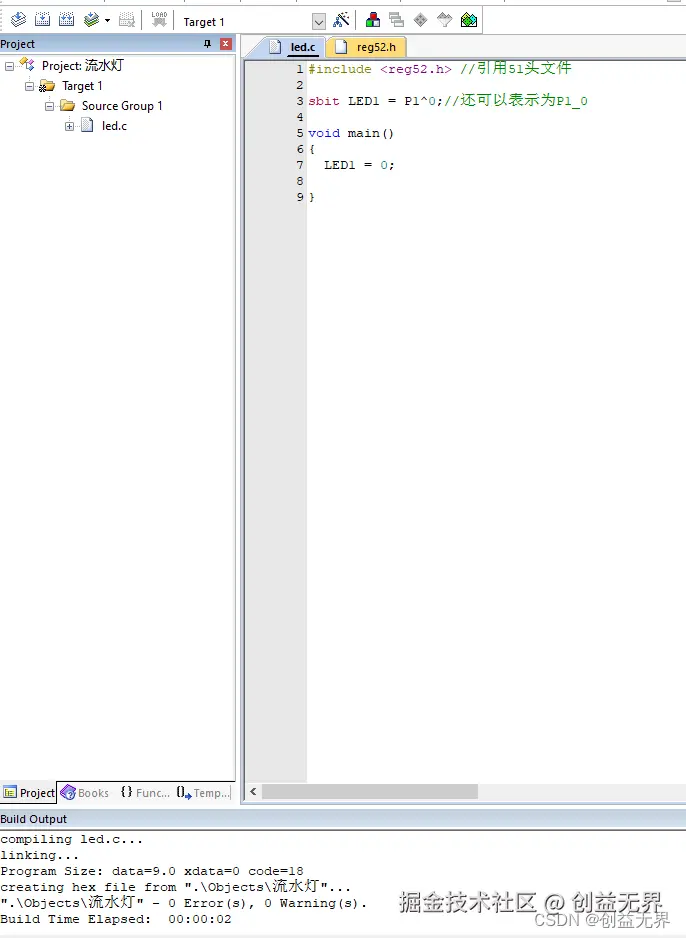

（4）编译完成输出编译结果（如果要烧录到单片机输出的结果中需要有creating hex file from）

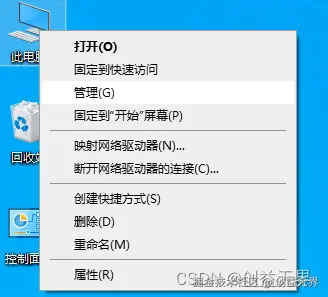

四、程序烧录 1、查看串口 （1）鼠标右键我的电脑，选择管理

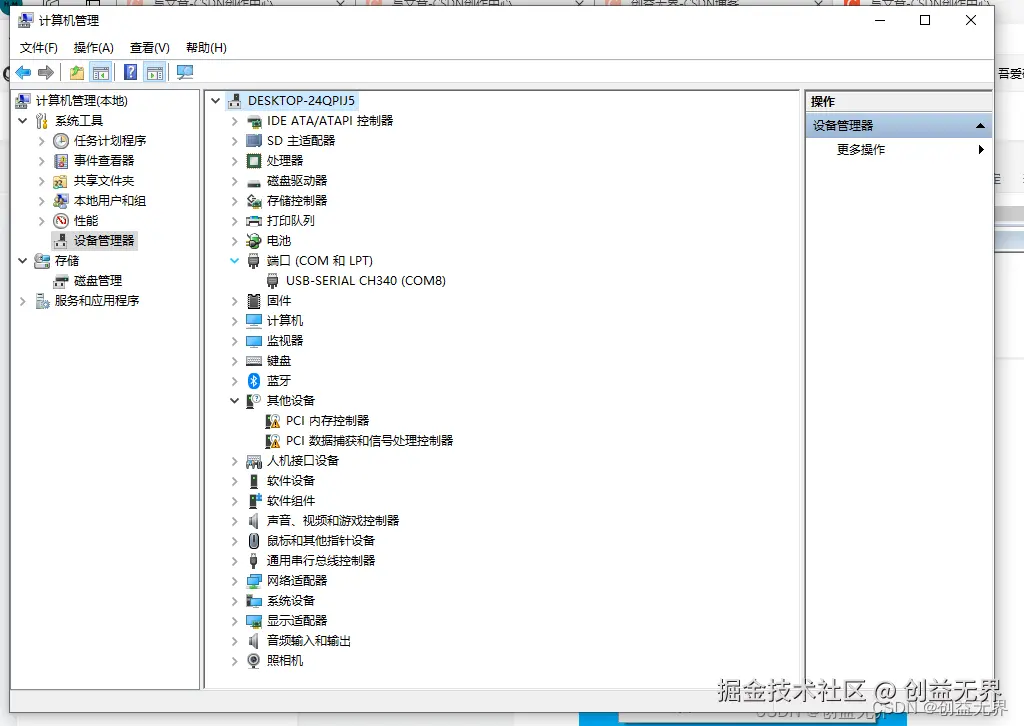

（2）在系统工具-设备管理器-端口（COM和LPT）中查看COM口

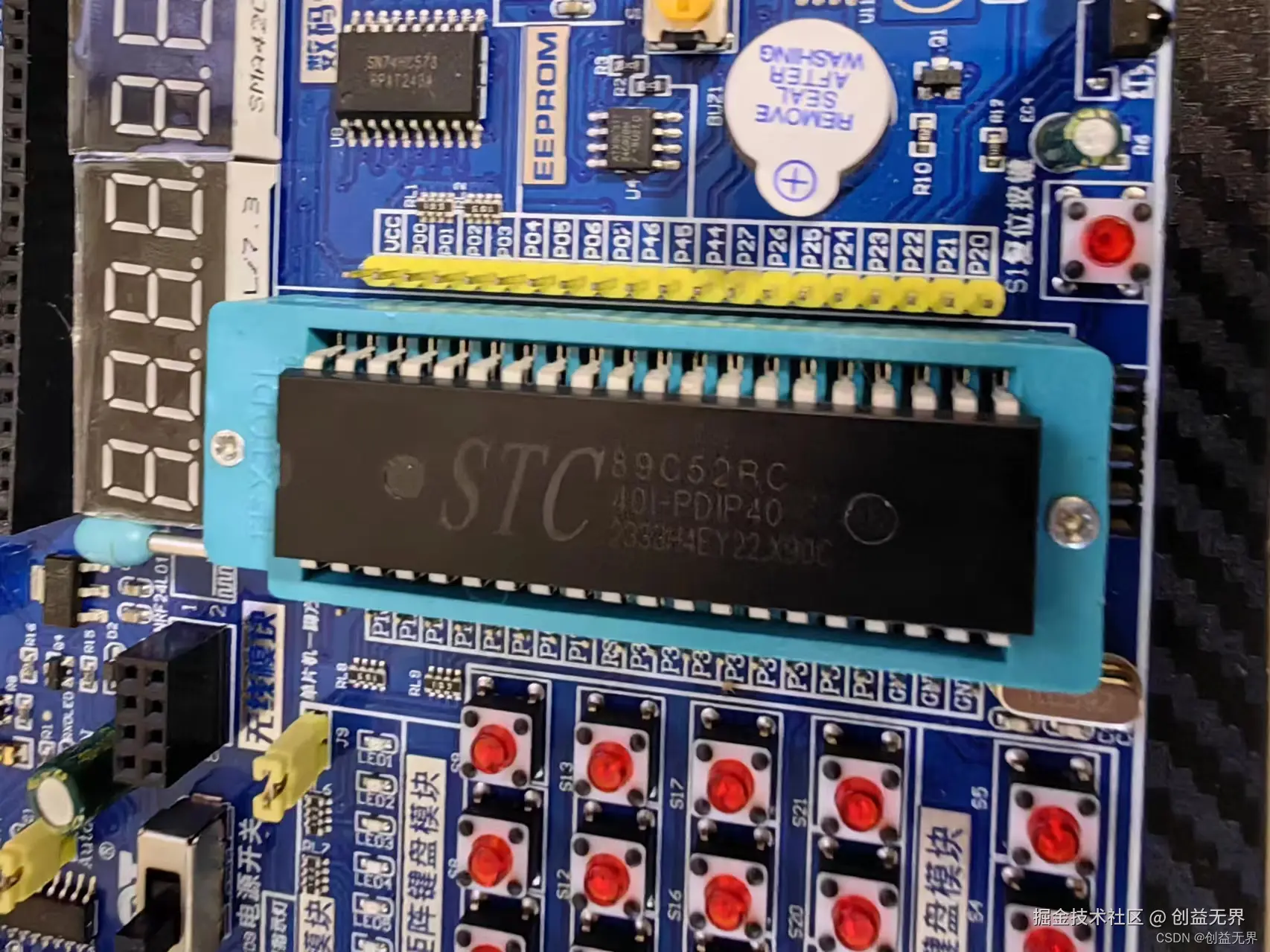

2、查看单片机的型号 如下图所示单片机型号为STC89C52RC

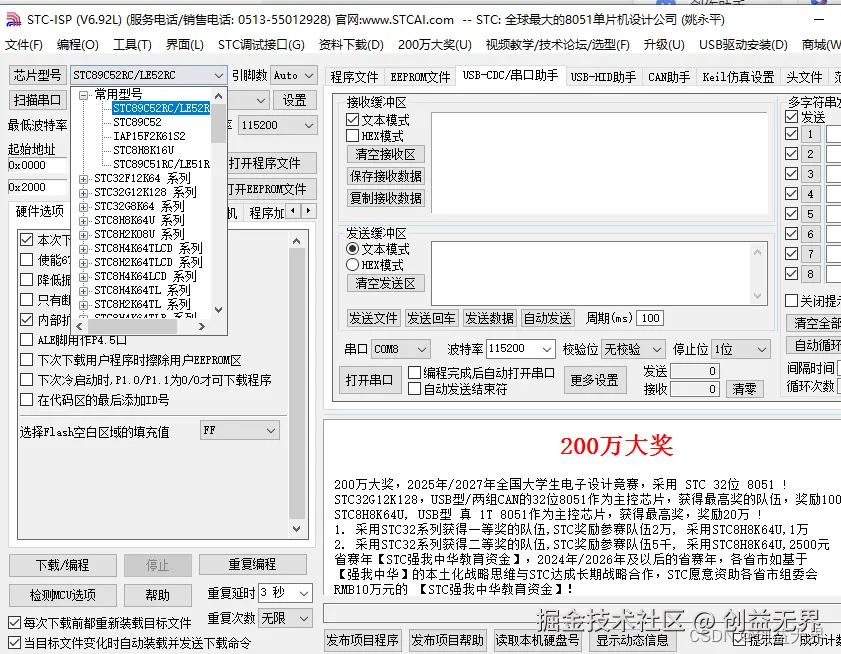

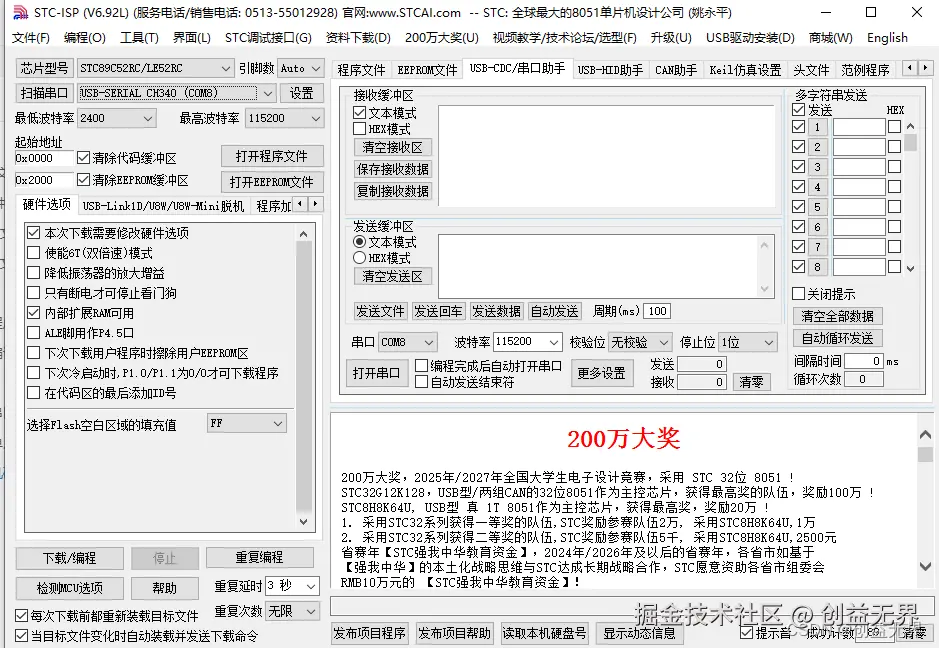

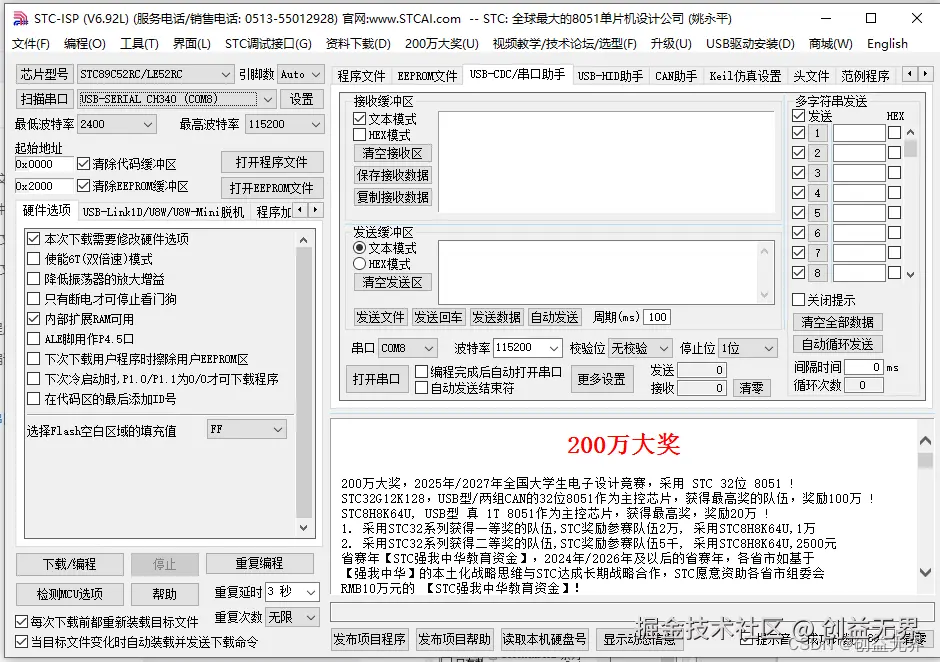

3.配置烧录软件

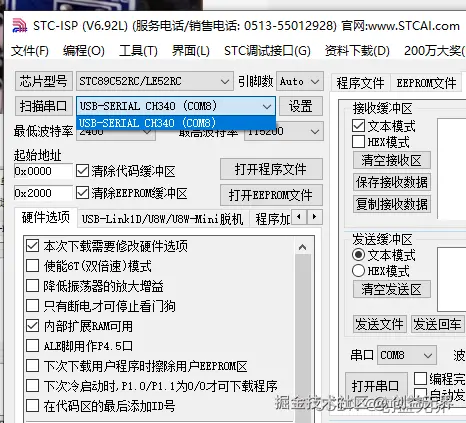

（1）在扫描串口中选择查看显示的串口号

（2）在芯片型号中选择对应的单片机型号

（3）其他参数配置，硬件选项默认不动即可，勾选左侧下方每次下载前都重新装载目标文件和当目标发生变化时自动装载并发送下载命令。

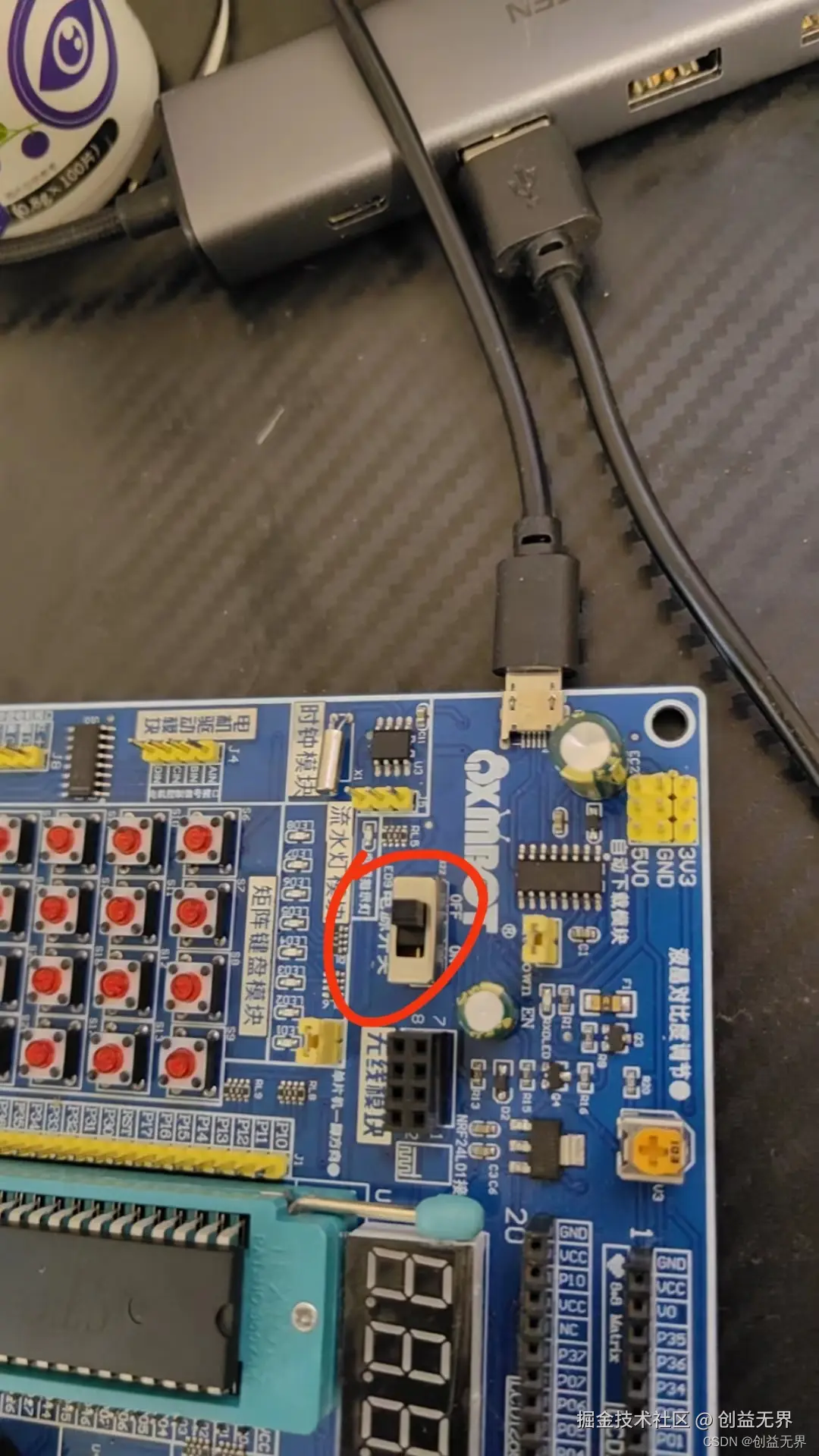

3、单片机硬件配置 注意单片机方向，不要插反，可以看凹槽的一头判断方向，使用USB数据线连接供电，将下图中标注的红色按钮拨至ON，可看到电源指示灯亮起

4、程序烧写

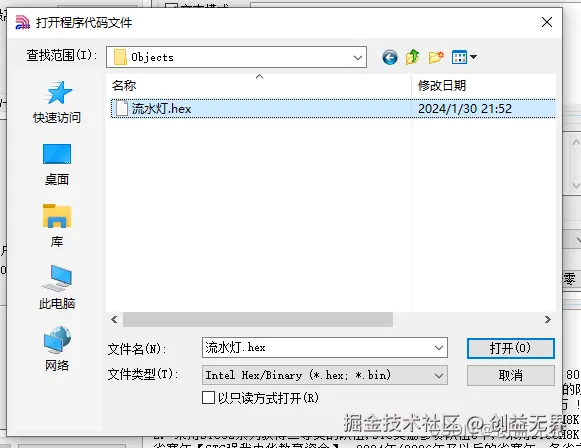

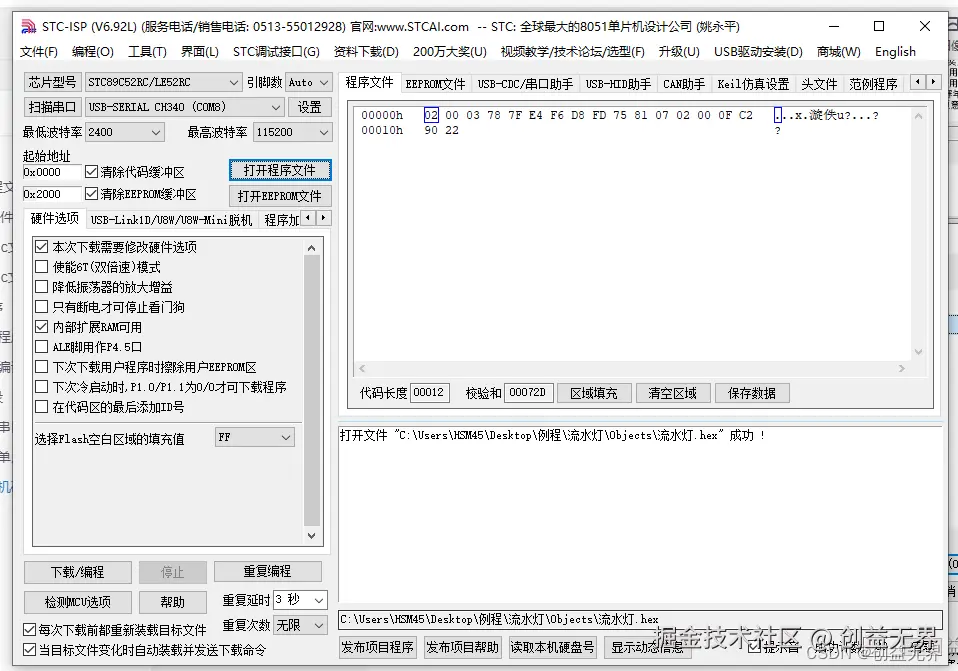

（1）点击打开程序文件，选择刚刚编译生成的hex文件(在object目录下)

（2）选中hex文件打开

（3）点击下载/编程

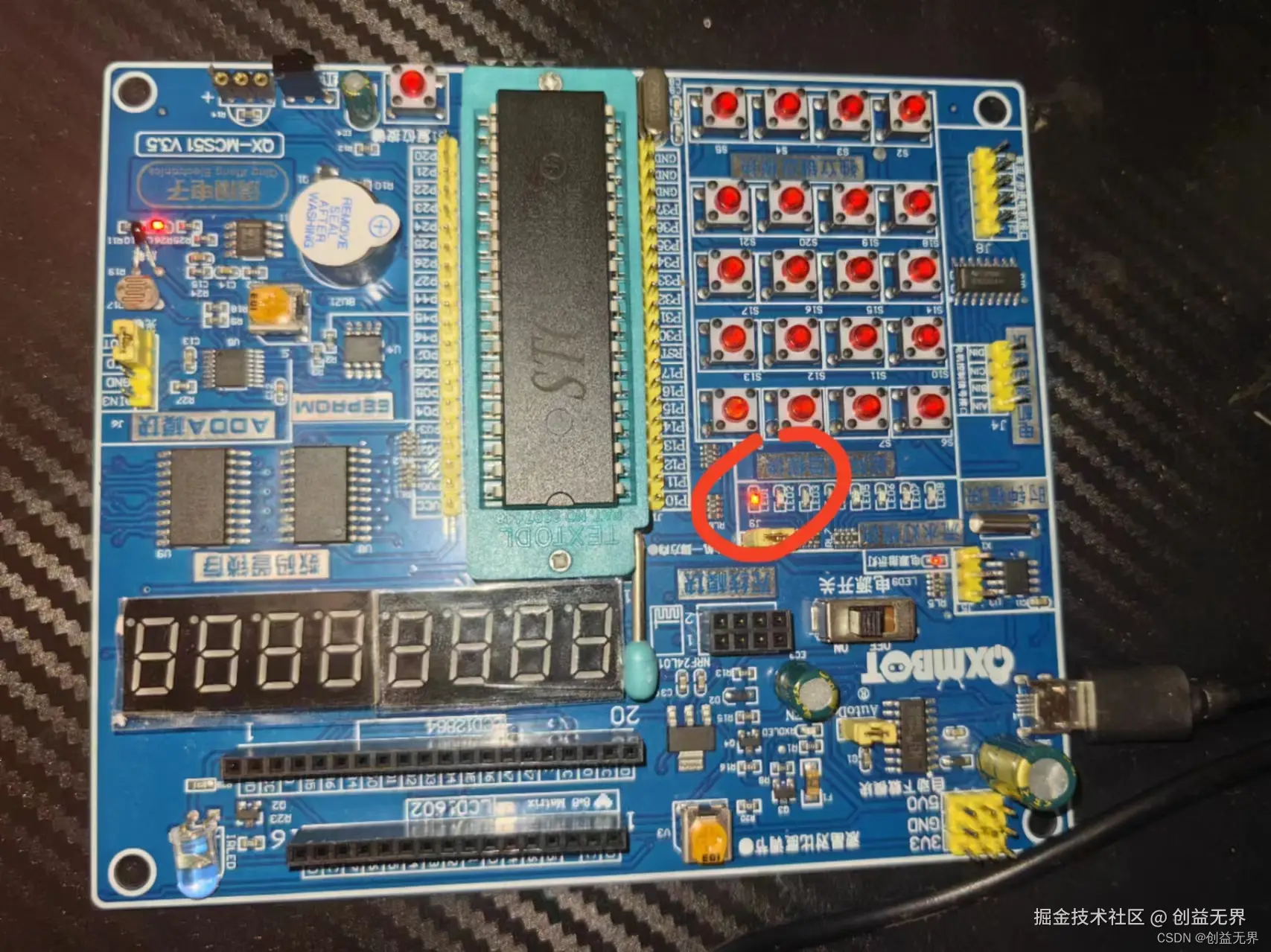

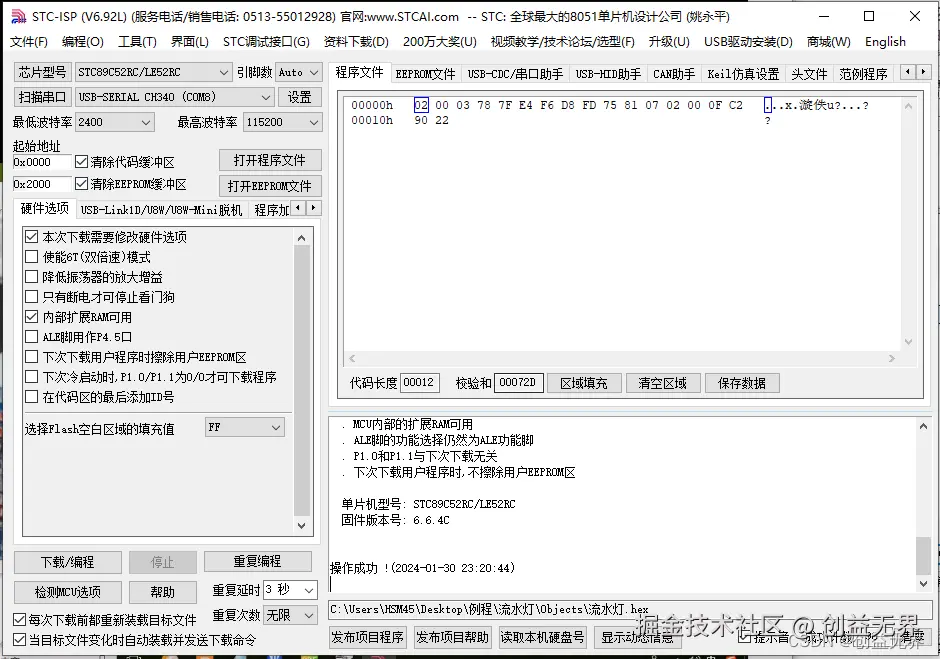

（4）显示下载成功，可以看到单片机中的LED灯第一颗点亮

（5）烧录结果如下

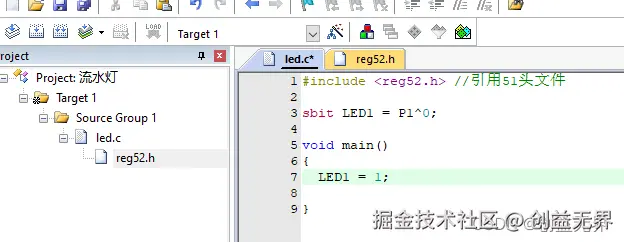

（6）将程序中第七列LED1值改为1，点击重新编译（软件自动下载程序），可看到点亮的LED灯熄灭

有什么不对的地方谢谢指正，感谢
