GaussDB-部署架构

云数据库GaussDB管理平台（TPOPS）基于B/S架构开发，由Web、管控Service、管控Agent三部分组成，软件结构如图1所示。

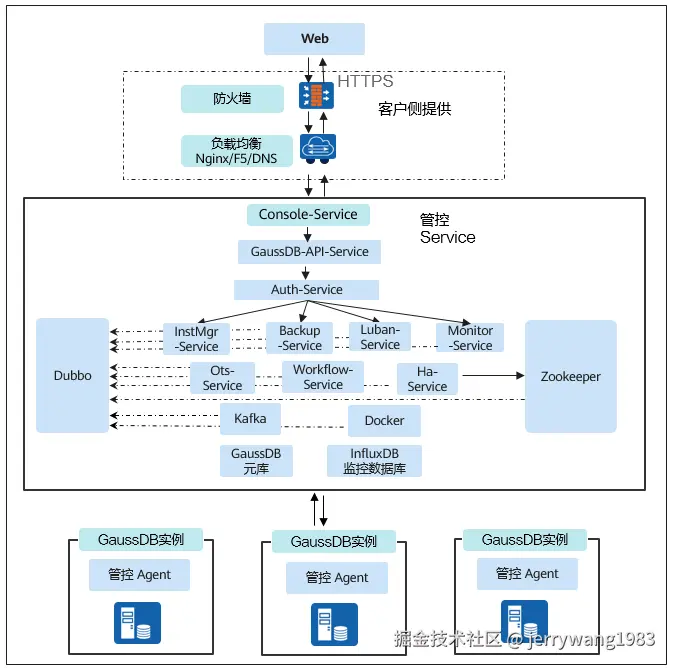

图1 各节点部署架构

  • Web：作为用户接入子系统，用于将用户在Web下发的操作指令通过管控Service下发到数据库实例，同时也可以将管控的Console-Service服务分析处理后的数据通过Web交互模块传递给Web用户界面向客户展示。

  • 管控Service：管控Service是管控的分析控制子系统，包含Web交互模块、实例业务模块、组件业务模块、数据业务模块等微服务模块。向上通过Web交互模块对Web展示实例的监控数据，向下通过组件业务模块对管控Agent下发操作指令。管控Agent收集的信息存储在管控Service的监控数据库和元数据库中，由管控Service的实例业务模块和数据业务模块进行分析处理。

  • 微服务模块有：

    组件名说明
    DBS-docker-service安装工具包，无状态服务。
    DBS-platform-data云数据库GaussDB管理平台（TPOPS）元数据库基础SQL。
    DBS-GaussDB-feature-data云数据库GaussDB管理平台（TPOPS）元数据库基础SQL。
    DBS-GaussDB-data云数据库GaussDB管理平台（TPOPS）元数据库基础SQL。
    Docker用于构建、部署和运行微服务应用程序的容器化平台。
    InfluxDB云数据库GaussDB管理平台（TPOPS）的时序数据库，用于存放监控、告警数据。
    SFTP文件服务器。
    GaussDB云数据库GaussDB管理平台（TPOPS）的元数据库。
    DBS-zookeeper注册中心。
    DBS-kafka消息中间件。
    DBS-monitor-service监控指标（告警、指标、TOP SQL）。
    DBS-rds-ha-admin实例监控服务（更新实例状态、节点角色）。
    DBS-resource-manager资源管理。
    DBS-workflow任务流、实例创建、实例删除。
    DBS-common-service公共服务，主要提供给实例参数组使用。
    DBS-auth用户鉴权。
    DBS-ots操作审计。
    DBS-luban监控运维管理。
    DBS-GaussDB-open-api云数据库GaussDB管理平台（TPOPS）open-api微服务的API入口。
    DBS-GaussDB-instancemanager实例管理服务。
    DBS-GaussDB-backupmanager备份管理服务。
    DBS-gaussdb-console前端控制台。

  • 管控Agent：用于收集实例、主机、组件等运行数据，上报给管控Service进行分析处理。同时也根据管控Service下发的指令在实例上进行相应的操作。实例各节点上均部署一个管控Agent，所有管控Agent共同组成云数据库GaussDB管理平台（TPOPS）管控的实例监控子系统。

更多详情请参考GaussDB 文档中心：doc.hcs.huawei.com/db/zh-cn/ga…
