电池电量LED
电池
电量
能存储多少的总电量，单位 mAh
100mAh:以100mA的电流连接输出、可持续输出1小时。
电流
必须从正极流出、负级流入。
电压
电压越大、电流越快。
电阻
电压不变、电阻变大、电流变小。
U=IR 电压=电流*电阻。
短路
直接使用导线(电阻太小) 连接电池正负极、造成短路。要避免短路。

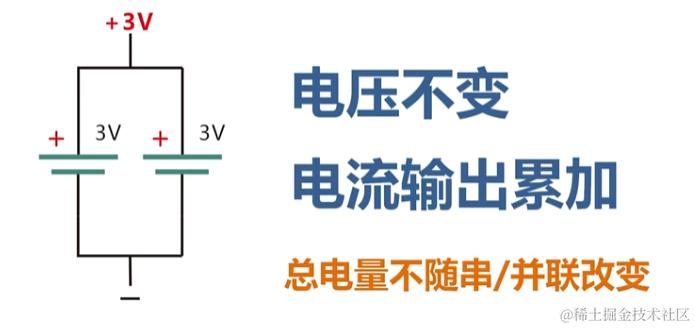

电池并联
电压不变、电流输出累加。

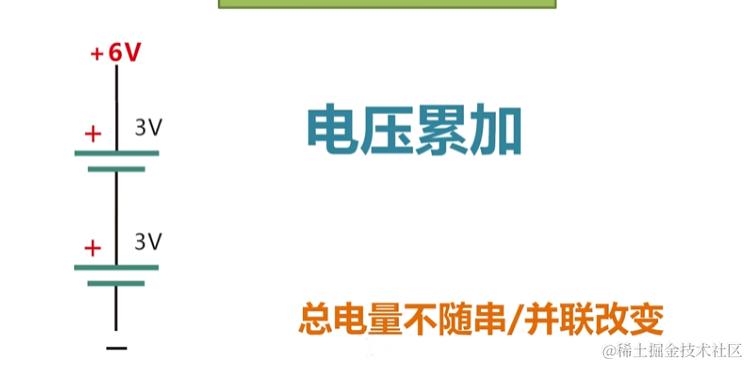

电池串联
累加电压、但是电流不变。
增加电压、不变电流 串联电池。
不变电压、增加电流 并联电池。
串联+并联 提升电压和电流。
LED
单向导电、引脚长的正级。

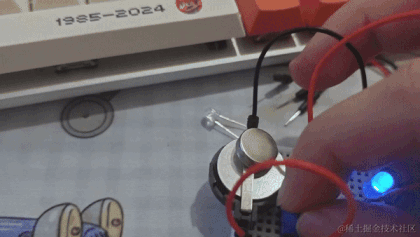

现象1：更改电阻影响LED亮度
原因：电压不变、电阻变小、电流变大。

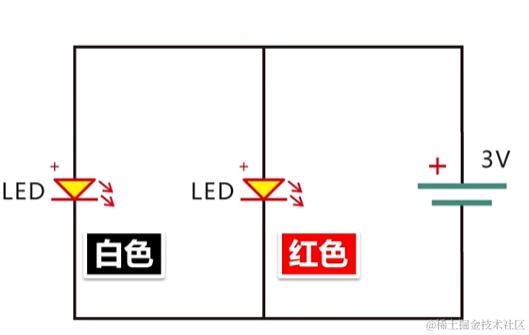

现象2：电压小的亮

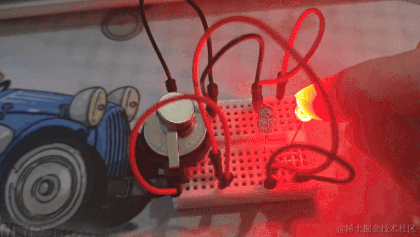

图1

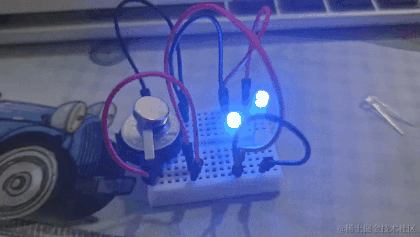

图2
图1 红灯连上时、蓝灯灭。
图2 两个蓝灯同时亮。
原因：蓝灯和红灯的驱动电压不同、
驱动电压: LED可以正常发光的最低电压。要点亮该LED电池电压一定要高于LED的驱动电压。
最大电流：当电流超过LED能接受的最大电流范围、会导致LED损坏。
红的 1.8V、蓝的 2.8V
当1.8V 红 和 2.8V 蓝 并联时、红灯需要的电压更低、所以电池流向红，类似水往低处流。
结论：并联、1.8V和2.8V时、电压小的通电。

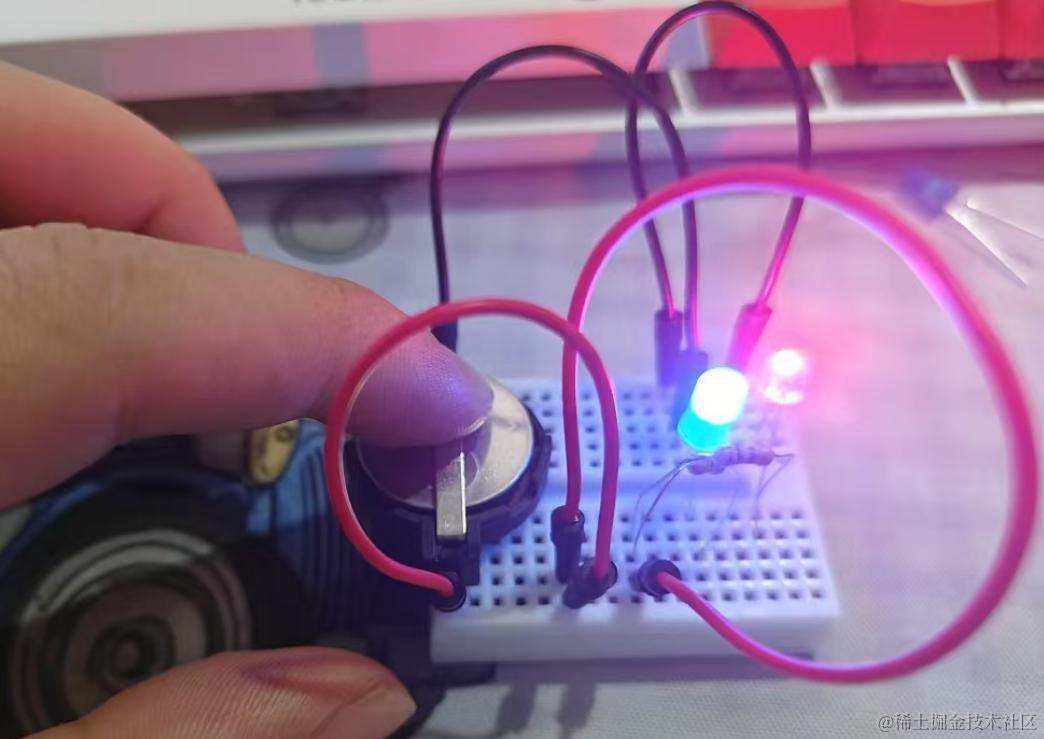

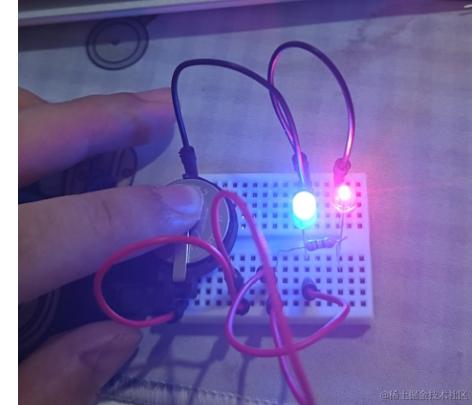

现象3：限制电流、同时点亮。

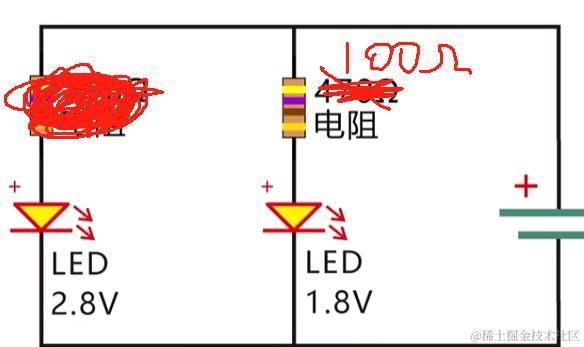

在1.8V\2.8V LED灯并联时、1.8V添加一个100Ω的电阻
发现两个都亮了。因为限制了1.8V的电流、导致部分电流流向了LED蓝、所以这时LED也能亮。
结论: 并联、1.8V和2.8V时、电压小的加上电阻、电压大的能通电。:

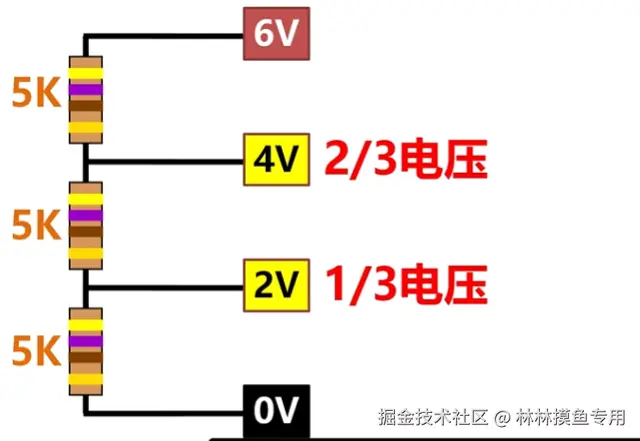

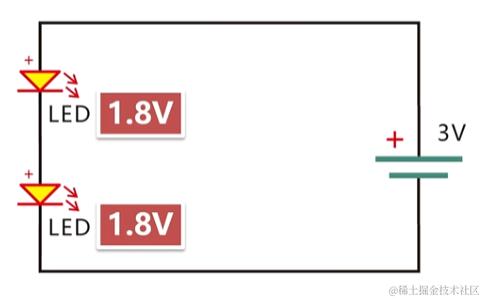

现象4：串联分压
发现灯没有点亮、(1.8V+1.8V)>3V 达不到LED驱动最小电压值、所以无法点亮
使用两个3V电源串联、可点亮该电路。
现象2-4总结
并联分电流、串联分压。
好家伙、我就说他喵的为啥电路里面老是要加电阻干嘛。这下知道了！
实验

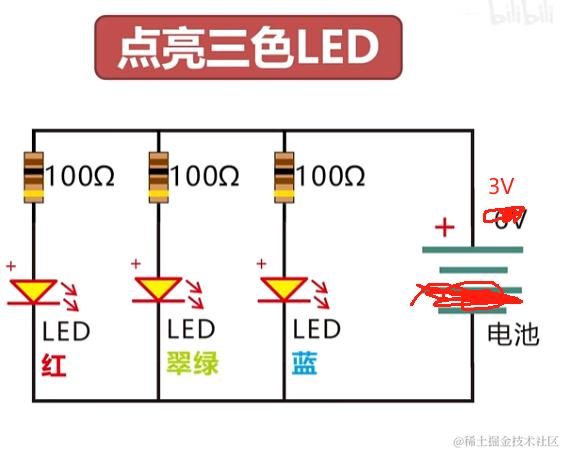

红绿蓝同时点亮
电阻

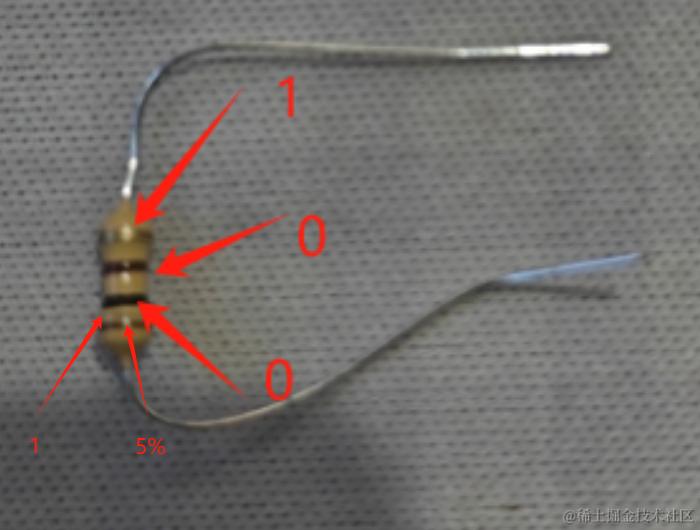

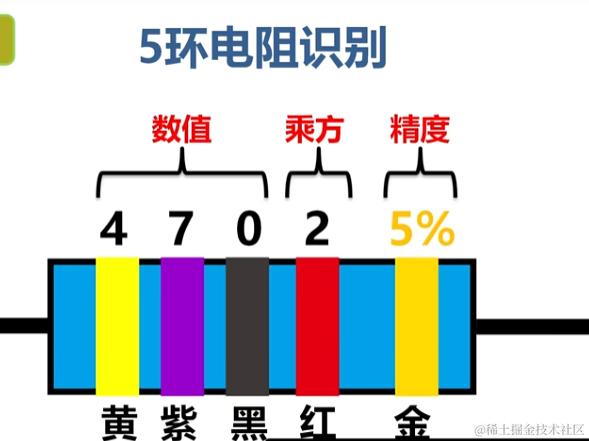

电阻的色环

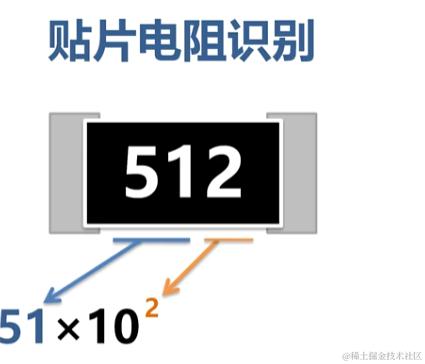

贴片电阻
51*10^2

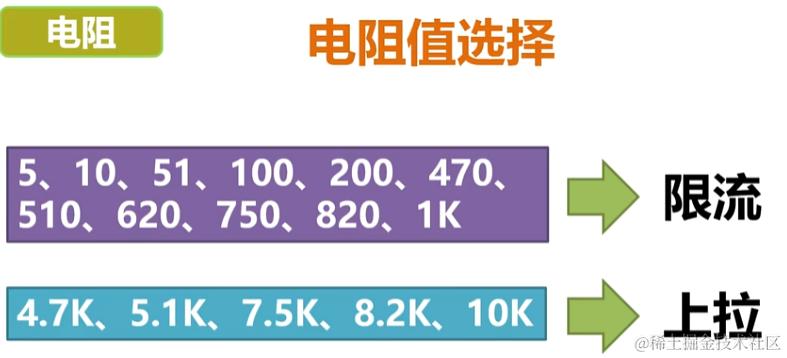

常用电阻
电阻计算
串联电阻累加 R总=R1+R2+...+Rn
并联总电阻变小 1/R总=1/R1+1/R2+...+1/Rn 搜索并联电阻计算器。
