电路图

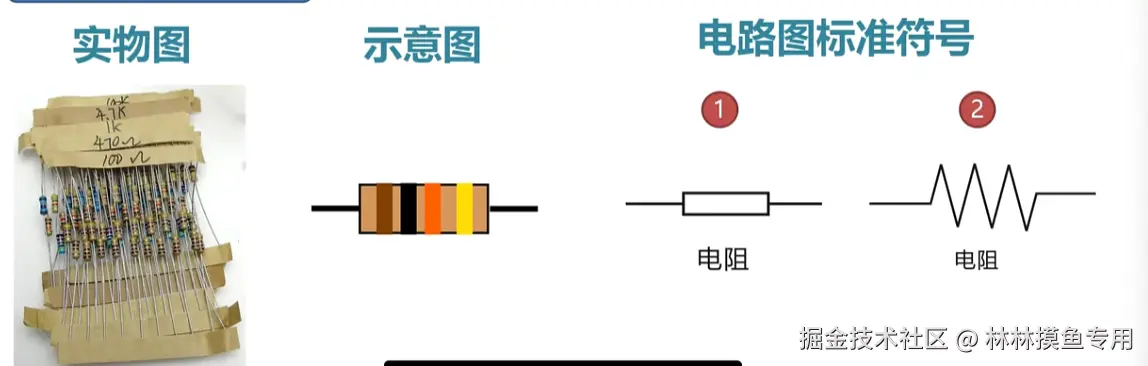

电阻

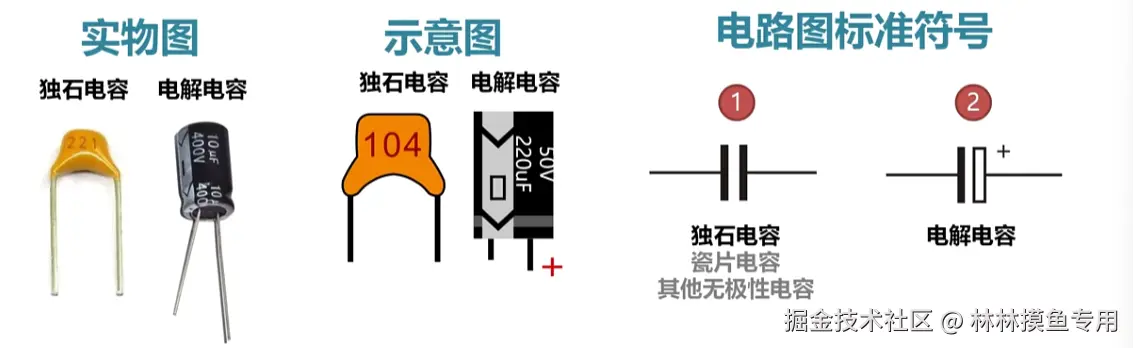

电容
少量的存储电能
独石电容没有正负极、电解电容有。

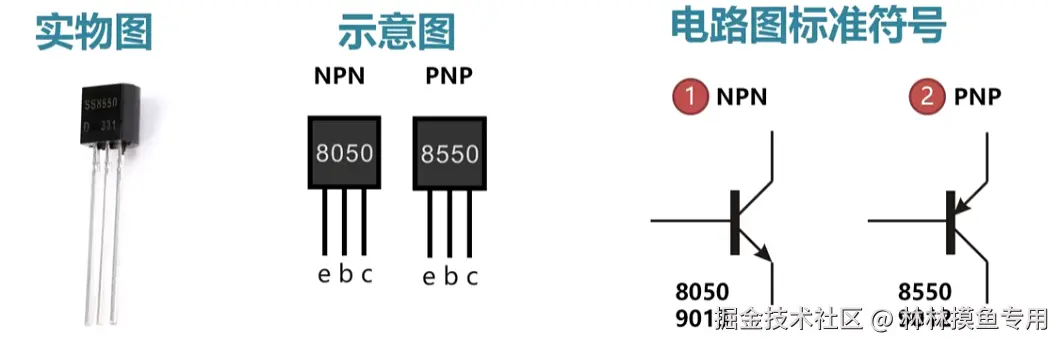

三极管
给电通路、放大电流。

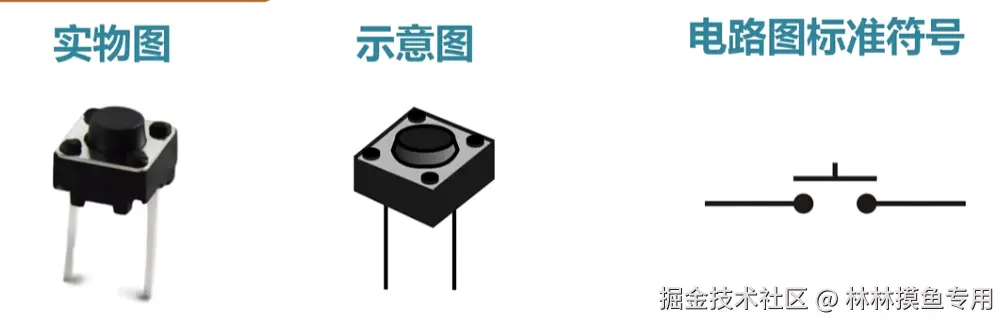

按键
按下通路。

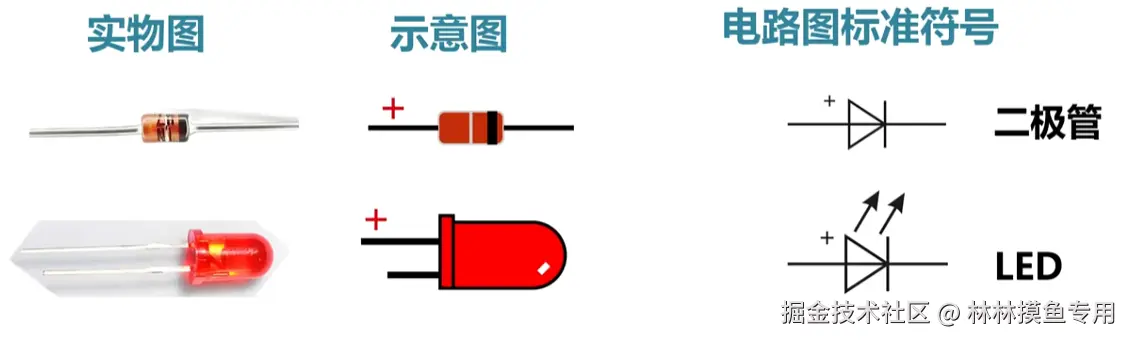

二极管
只能单向通过电流。正级流向负级，反之不通。

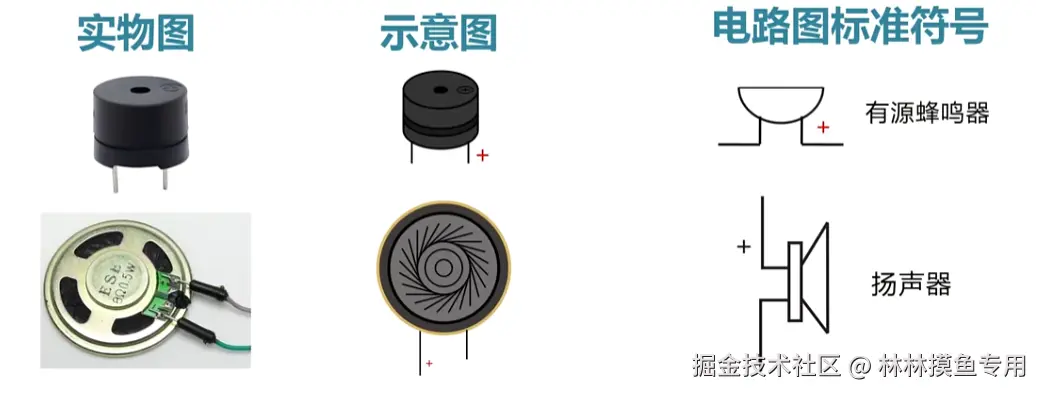

蜂鸣器/扬声器
蜂鸣器通电发声。
扬声器需要音频输入发声。

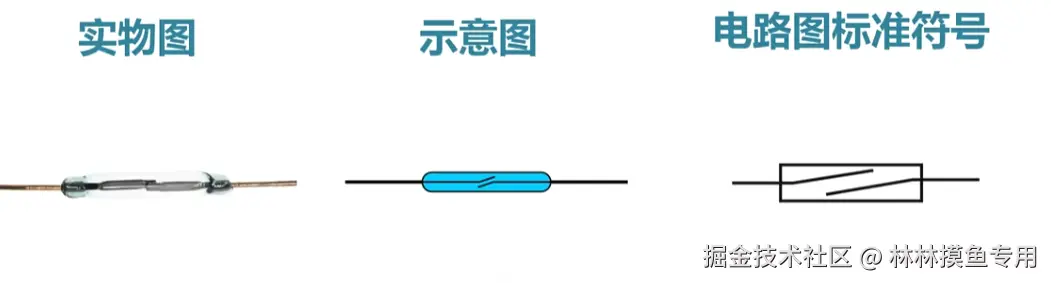

干簧管
电磁铁靠近、连通。

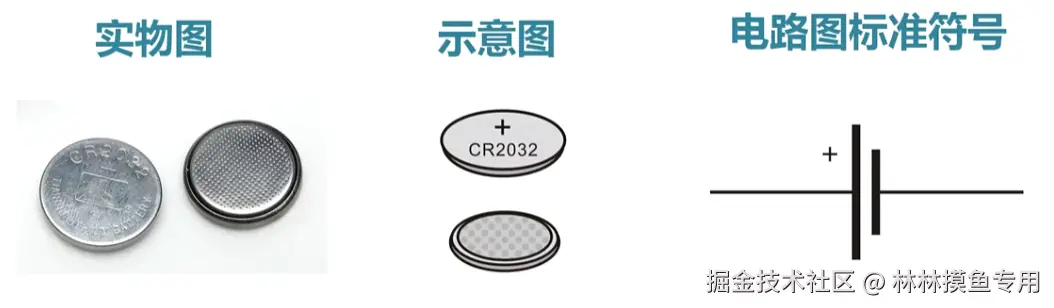

电池
长的正级、短的负级。和电容相比 这是一长一短。
电池叠加串联
2*3V电池=6V.
不画电池符号

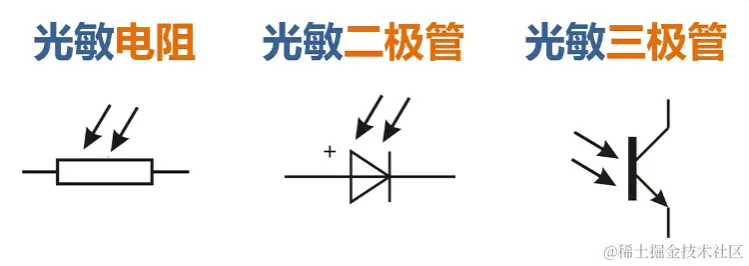

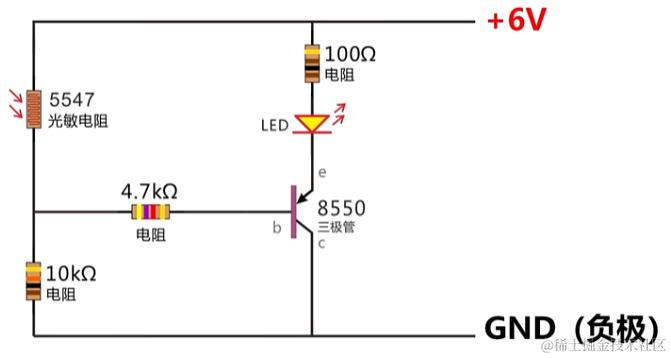

光敏电阻
带箭头的表示光线、向外表示发出光线。向内表示接收光线。

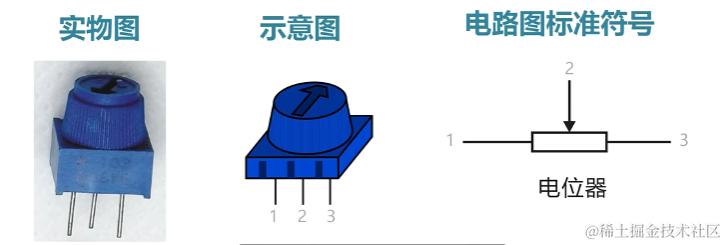

电位器
可旋转旋钮、变更阻值。

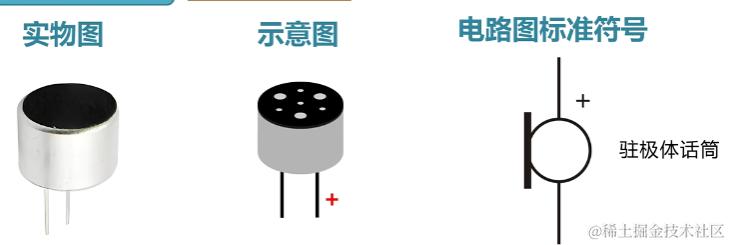

麦克风

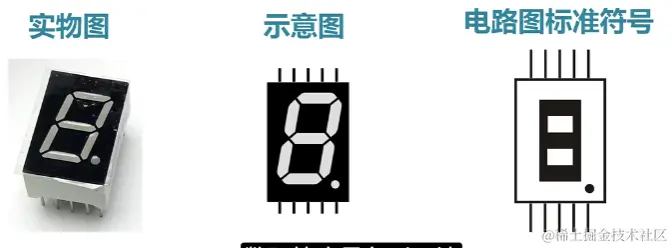

数码管

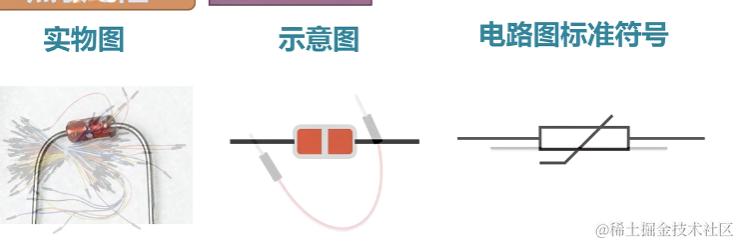

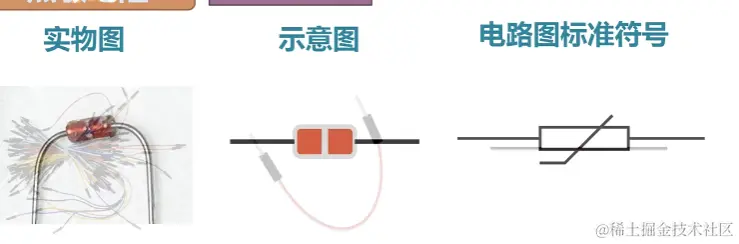

热敏电阻
越热电阻越小。

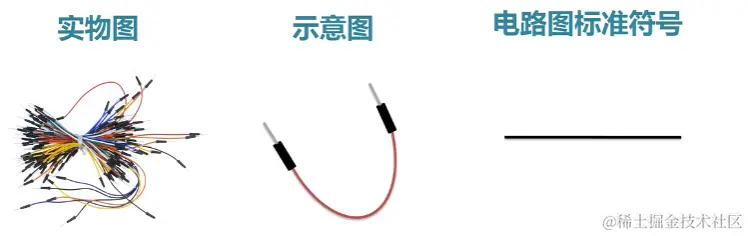

导线
一般共色正极、黑色负级。

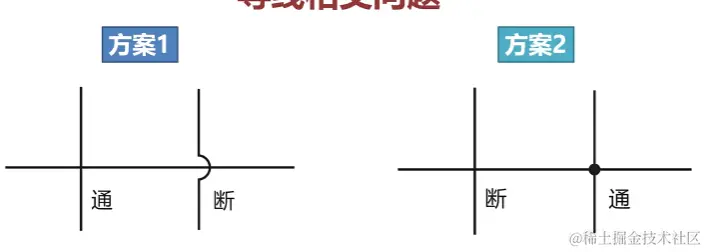

导线相交问题

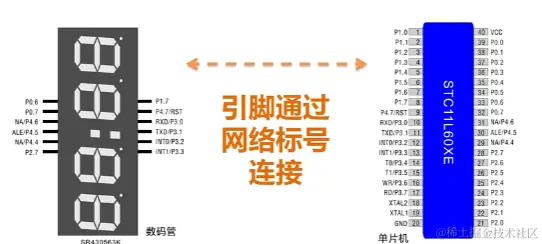

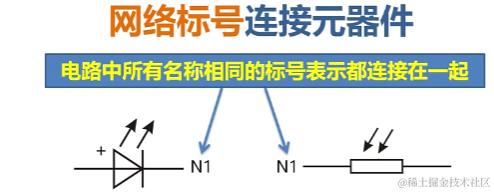

标号连接
文字相同的引脚 连接在一起。

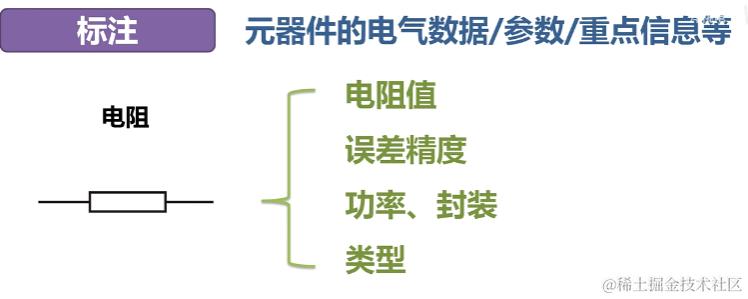

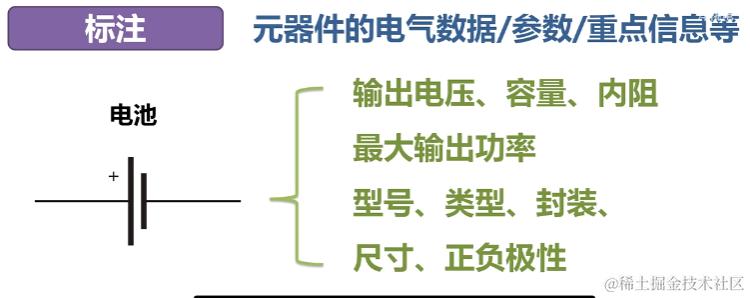

标注
电阻还会有标注 R1\R2...Rn
电容 C1\C2...Cn

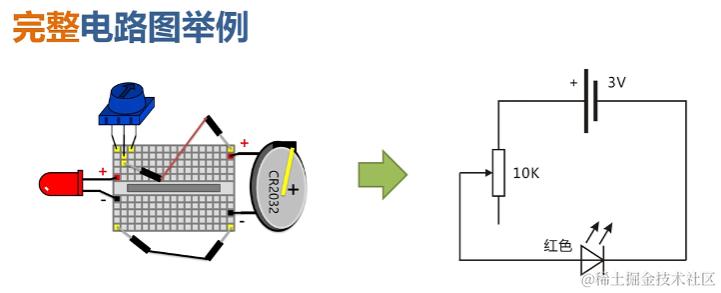

举例
使用滑动变阻器连接LED的电路图。
