ELF 文件格式概述

Object file

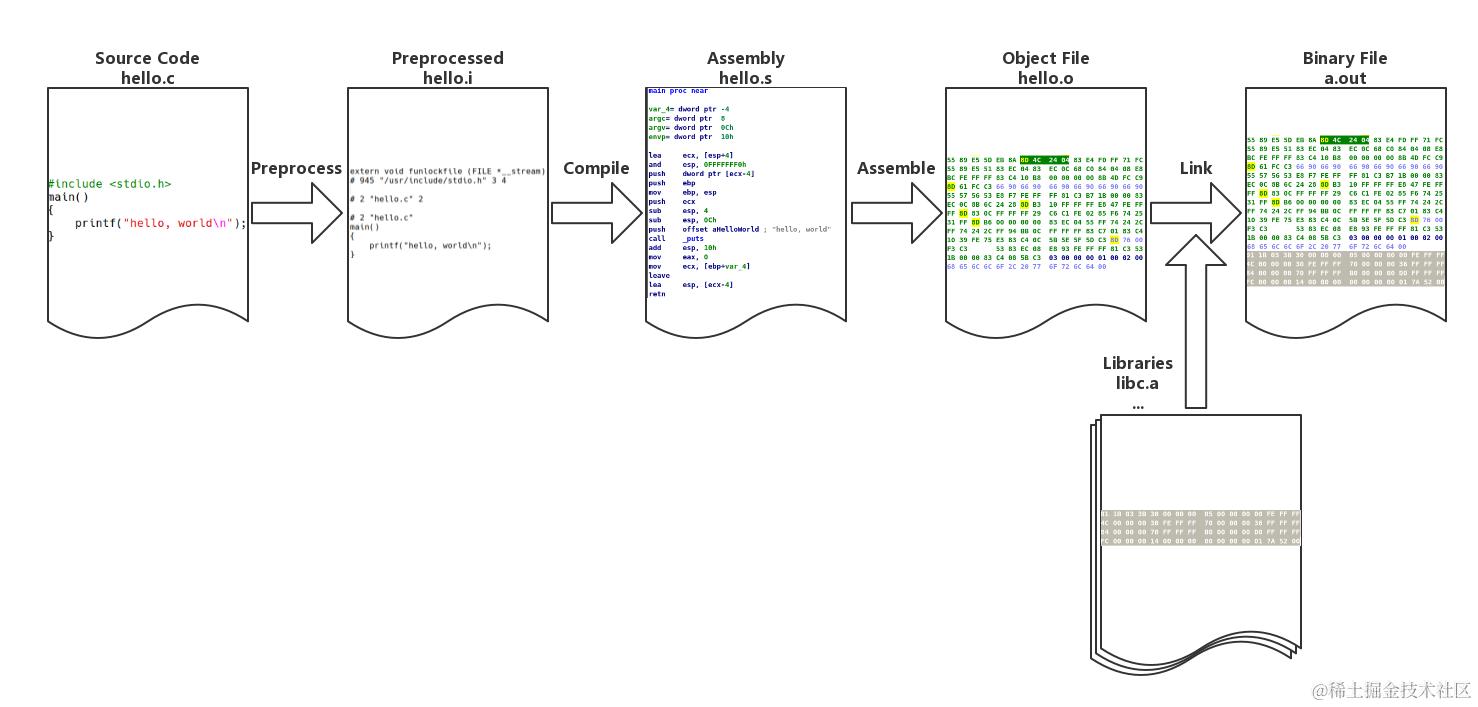

目标文件是【程序】的二进制格式的表现形式，主要有三种类型：

• re-locatable file（可重定位目标文件）
  • re-locatable file 是编译或汇编后的产物，代码地址从 0 开始，无法直接被 CPU 运行，也不能被其它程序加载，只能用作生成 executable file 或 shared object file 的原料
  • linux 下扩展名为 .o，windows 下扩展名为 .obj
• executable file（可执行目标文件）
  • executable file 是链接器（linker）生成的产物，可直接被 CPU 运行
  • 可执行文件扩展名有很多
• shared object file（动态库文件）
  • 动态库文件由一个或多个 object file 生成，可在运行时被动态加载与执行。相比静态库，动态库在跨应用程序的复用上具备许多优势
  • linux 下扩展名为 .so（shared object），windows 下扩展名为 .dll（Dynamic link library）
  • 生成命令示例：gcc -shared a.o b.o -o output.so

可见，目标文件要么用于链接（linking），要么用于执行（execution）

Object file format

目标文件有很多种格式规范，ELF（Executable and Linking Format）是其中的一种。ELF 最早作为 Unix ABI 规范的一部分发布，1999 年被选定为运行于 x86 架构上的 Unix 和类 Unix 操作系统的标准二进制文件格式规范。该规范定义了一种与特定 CPU 架构和指令集解耦的、可移植（portable）、可扩展（extensible）的通用规范，各操作系统或硬件平台（处理器）可基于该规范进行拓展

本文基于的规范：ARM ELF

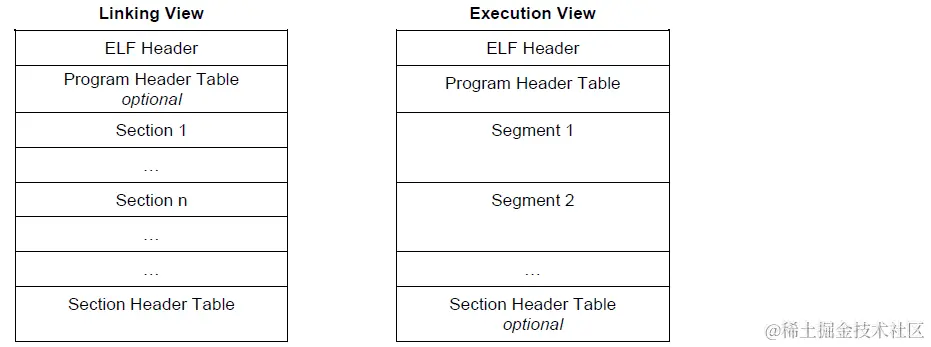

ELF 文件被划分为四部分：Header、Sections/Segments、Section Header Table、Program Header Table

ELF Header 描述了文件的核心属性与结构全景，是必不可少的。源代码编译后的数据和指令存储在多个不同类型的段（Sections/Segments），每个段的基本属性和位置由段表（Section/Program Header Table）描述

之所以划分两种视角（链接视角、执行视角），是因为目标文件既用于链接，又用于执行，ELF 格式兼容两者（从名字即可看出），故有两种视角（文件内容只有一份）

理解目标文件，主要是理解以下三个主题：

• 理解文件内容（二进制串）的格式规范，特别是三个 Header 结构中各字段的含义
• Section 是怎么来的？链接器如何使用 Section 生成其他目标文件？
• Segment 是怎么来的？操作系统如何使用 Segment 创建进程、执行程序？

理解目标文件后，可以回答以下问题：

• 为什么 IDA 反编译出的 so 是以多个不同种类的段的形式呈现的？
• 为什么 frida 可以通过函数名称找到函数地址（findExportByName）？
• so 中的字符串都在哪里？

ELF Header

文件最开始的一段内容是 ELF Header，格式如下（以 32 位平台为例）

• e_ident
  • 大小：16 字节
  • 含义：文件定义
    • 前 4 个字节：EI_MAGIC，魔数，固定的 elf
    • 接下来 1 个字节：EI_CLASS，位数，1 表示 32 位，2 表示 64 位
    • 接下来 1 个字节：EI_DATA，数据编码、大小端
    • 接下来 1 个字节：EI_VERSION，ELF 版本
    • 剩余字节：用 0 占位，以备后用
• e_type
  • 大小：2 字节
  • 含义：表示文件格式（1 表示可重定位文件，2 表示可执行文件，3 表示共享目标文件...）
• e_machine
  • 大小：2 字节
  • 含义：CPU 架构
• e_version
  • 大小：4 字节
  • 含义：ELF 版本
• e_entry
  • 大小：4 字节
  • 含义：程序入口地址
• e_phoff
  • 大小：4 字节
  • 含义：Program Header Table 的起始位置
• e_shoff
  • 大小：4 字节
  • 含义：Section Header Table 的起始位置
• e_flags
  • 大小：4 字节
  • 含义：与特定处理器相关的标志位
• e_ehsize
  • 大小：2 字节
  • 含义：ELF Header 的大小
• e_phentsize
  • 大小：2 字节
  • 含义：Program Header Table 单个 entry 的大小（所有 entry 大小一致）
• e_phnum
  • 大小：2 字节
  • 含义：Program Header Table 的 entry 数量
• e_shentsize
  • 大小：2 字节
  • 含义：Section Header Table 单个 entry 的大小（所有 entry 大小一致）
• e_shnum
  • 大小：2 字节
  • 含义：Section Header Table 的 entry 数量
• e_shstrndx
  • 大小：2 字节
  • 含义：段的索引，指向段表字符串表（.shstrtab，本质就是一个段，段表用到的字符串专门保存在这个段）

总计：52 字节

注：Section Header Table 可视为多个 header 构成的数组，header 又称 entry，每个 header 的数据结构完全相同。Program Header Table 同理

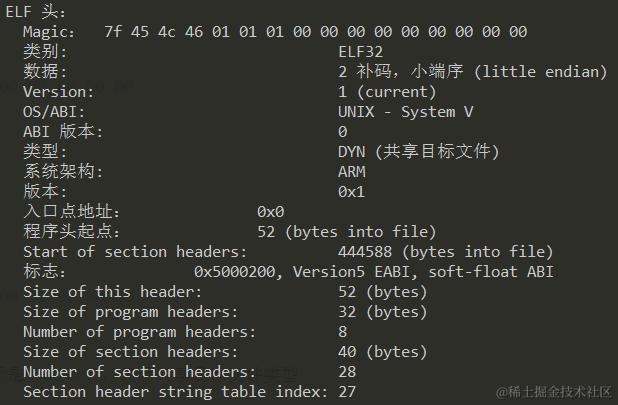

找一个 32 位共享库类型的文件，用 readelf -h 命令查看文件头信息：

文件前 16 个字节如下：

7F 45 4C 46 01 01 01 00  00 00 00 00 00 00 00 00
            ↓  ↓
         32 位 小端

接下来 16 个字节如下：

03 00 28 00 01 00 00 00  00 00 00 00 34 00 00 00

因为是小端，e_type 的值 03 00 实际是 00 03，表示共享目标文件类型

e_machine 的值是 00 28，即十进制的 40，参考这个列表，可得 40 表示 ARM

e_version 的值是 00 00 00 01，即十进制的 1

e_phoff 的值是 00 00 00 34，即十进制的 52，确实是 ELF Header 结束、程序头（Program Header Table）开始的地方

接下来 16 个字节是：

AC C8 06 00 00 02 00 05  34 00 20 00 08 00 28 00

e_shoff 的值是 00 06 C8 AC，即十进制的 444588，和用 readelf -h 命令查出来的值一样

e_flags 的值是 05 00 02 00，具体含义略

e_ehsize 的值是 00 34，即十进制的 52，32 位的 ELF Header 大小的确是 52 字节

e_phentsize 的值是 00 20，即十进制的 32，表示 Program Header 单个 entry 的大小为 32 字节

e_phnum 的值是 00 08，表示 Program Header 有 8 个 entry

e_shentsize 的值是 00 28，表示 Section Header 单个 entry 的大小为 40 字节

接下来 4 个字节是：

1C 00 1B 00

e_shnum 的值是 00 1C，表示 Section Header 有 28 个 entry

e_shstrndx 的值是 00 1B，表示索引为 27

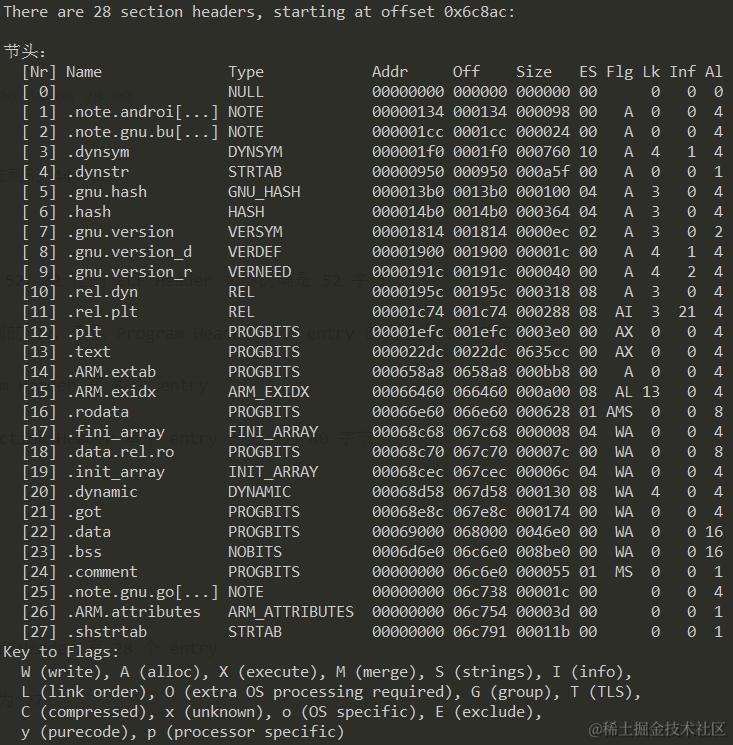

用 readelf -S 命令查看，确实共有 28 个 entry，索引为 27 的段，确实是段表字符串表（.shstrtab => section header string table）

注：尽管索引为 0 的段没有意义，但仍然在段表中占据一个 entry 的空间

Section Header Table

Section 的划分是针对链接器而言的，只有链接器会按照 Section 的视角来处理文件内容

每个 Section 一定对应唯一的 header/entry，反之并不成立（某些 header 独立存在，但没有对应的 section）

每个 Section 都在文件中占据连续的一段空间

每个 Section 都占据独立的一块空间，不存在交叉部分

Section 之间可能存在“空隙”，目标文件可能存在部分无用的空间

Section Header 的结构

header/entry 描述了一个 Section 的属性：

• sh_name
  • 大小：4 字节
  • 含义：段名。值为段表字符串表中的索引，指向一个字符串
• sh_type
  • 大小：4 字节
  • 含义：段的类型
• sh_flags
  • 大小：4 字节
  • 含义：权限标志位。1 表示可写，2 表示需要分配内存，4 表示可执行；3 表示 1 + 2，以此类推
• sh_addr
  • 大小：4 字节
  • 含义：段的虚拟地址。如果该段不会被加载到内存，则值为 0
• sh_offset
  • 大小：4 字节
  • 含义：段在文件中相对于文件起始位置的偏移地址
• sh_size
  • 大小：4 字节
  • 含义：段的大小，值是字节数
• sh_link
  • 大小：4 字节
  • 含义：仅与链接有关，如果段的类型和链接无关，则该字段无意义
• sh_info
  • 大小：4 字节
  • 含义：仅与链接有关，如果段的类型和链接无关，则该字段无意义
• sh_addralign
  • 大小：4 字节
  • 含义：段地址对齐约束，值表示 2 的多少次方
• sh_entsize
  • 大小：4 字节
  • 含义：某些段包含一些固定大小的项，如果有，该值表示每一项的大小（字节数）

前文已知，段表起始位置（e_shoff）是 00 06 C8 AC，每个 entry 大小（e_shentsize）是 40 字节，所以第 13 个 entry .plt 的起始位置是：06C8AC + 12 * 40 = 6ca8c

用命令 hexdump [示例文件路径] -s 0x6ca8c -e '16/1 "%02x " "\n"' 读取起始于该地址的 40 个字节：

84 00 00 00 --> sh_name，84 即十进制的 132，具体见下文说明
01 00 00 00 --> 1 表示类型为 SH_PROGBITS
06 00 00 00 --> 2 + 4 = 6，表示须分配空间（ALLOC） + 可执行（EXECINSTR）
fc 1e 00 00 --> 段的虚拟地址 1e fc
fc 1e 00 00 --> 段的文件地址偏移 1e fc
e0 03 00 00 --> 段的大小 3e0
00 00 00 00 --> 无链接信息
00 00 00 00 --> 无连接信息
04 00 00 00 --> 地址对齐
00 00 00 00 --> 无固定大小的项

可以发现，这个 entry 各字段内容和 readelf -S 打印出的信息，的确是符合的

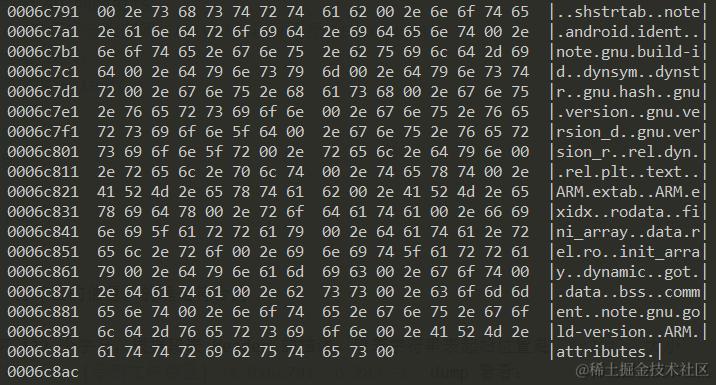

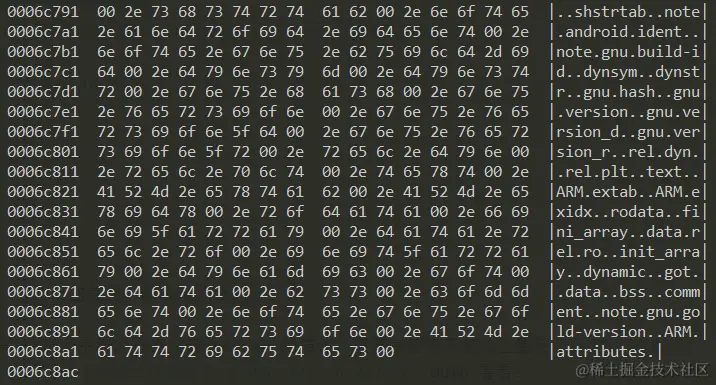

sh_name 是段表字符串表的第 132 个字符，根据段表 header 的描述，段表字符串表起始位置是 6c791，大小 11b 即 283 个字节，用 hexdump [示例文件路径] -s 0x6c791 -n 283 -C 把段表字符串表整个 dump 出来看看：

数一数，索引 132 对应的字符的确是 .plt

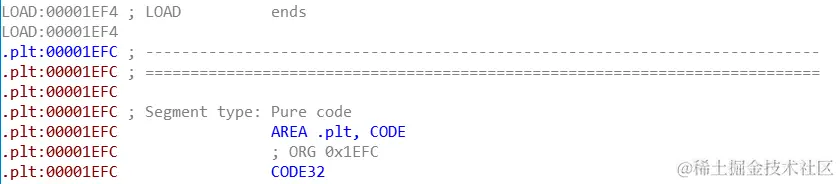

sh_offset 是 1efc，表示整个段的起始位置，在 IDA 里跳转到对应位置发现的确是这里：

Section 的类型（sh_type）

主要类型有：

• PROGBITS
  • 值：1
  • 含义：这个 Section 完全由程序决定（program bits）
• SYMTAB
  • 值：2
  • 含义：这个 Section 是一个符号表（symbol table）
• STRTAB
  • 值：3
  • 含义：这个 Section 是一个字符串表（string table）
• RELA
  • 值：4
  • 含义：这个 Section 是一个重定位表。一个目标文件可能有多个重定位表（relocation table）
• HASH
  • 值：5
  • 含义：这个 Section 是一个符号哈希表
• DYNAMIC
  • 值：6
  • 含义：这个 Section 包含动态链接信息
• NOTE
  • 值：7
  • 含义：这个 Section 包含一些提示信息
• NOBITS
  • 值：8
  • 含义：这个 Section 不占空间（no bits）
• REL
  • 值：9
  • 含义：这个 Section 是一个重定位表。一个目标文件可能有多个重定位表
• SHLIB
  • 值：10
  • 含义：保留，未指定
• DYNSYM
  • 值：11
  • 含义：动态链接的符号表（dynamic symbol）

段名和段的类型没有必然联系。段名只是一个代号，在编译和链接过程中有一定意义。真正决定段属性的是段的类型和权限标志位

常见的段有：

• .data 数据段，存放的是已初始化的全局静态变量和局部静态变量
• .rodata 只读数据段，存放的是只读变量（如 const 修饰的变量和字符串常量）
• .text 代码段，存放的是机器指令（另一个段名是 .code）
• .bss 存放未初始化的全局变量和局部静态变量

它们的类型一般都是 PROGBITS

整体来看，ELF 的段主要有三类：

• 数据段
• 代码指令段
• 其他段：编译器生成的各类符号表、链接信息、注释信息...
