MP3-TF-16P相关视频教程: MP3-TF-16P语音播放模块使用分享 基于MicroPython和ESP32的物联网开发-第18课 播放MP3音频

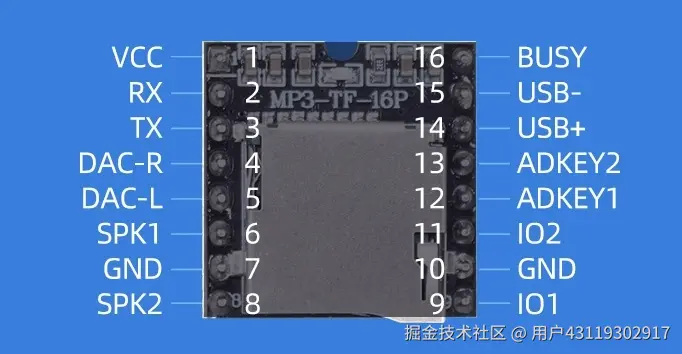

接线
MP3-TF-16P 排线 ESP32
vcc --- 红色 --- 3v3
rx --- 紫色 --- gpio25
tx --- 棕色 --- gpio26
GND --- 黑色 --- GND
BUSY --- 白色 --- io27
命令
0x7e + 0xff + 0x06 + 命令 + 0x00 + para1 + para2 + hight_byte + low_byte + 0xef
0x7e：起始位，每条命令均以0x7e开头
0xff：版本号
0x06：命令长度，起始位、hight_byte、low_byte和0xef不计在内
命令：各种功能的命令，如播放命令0x03。更多命令请查阅MP3-TF-16P使用说明书：通讯指令
0x00：命令反馈，是否需要反馈信息，1反馈，0不反馈，默认不反馈
para1：查询的数据高字节
para2：查询的数据低字节
hight_byte：校验和的高字节
low_byte：校验和的低字节
0xef：结束位
如播放播放第一首的命令7E FF 06 03 00 00 01 FE F7 EF 就写成：
b'~\xff\x06\x03\x00\x00\x01\xfe\xf7\xef'

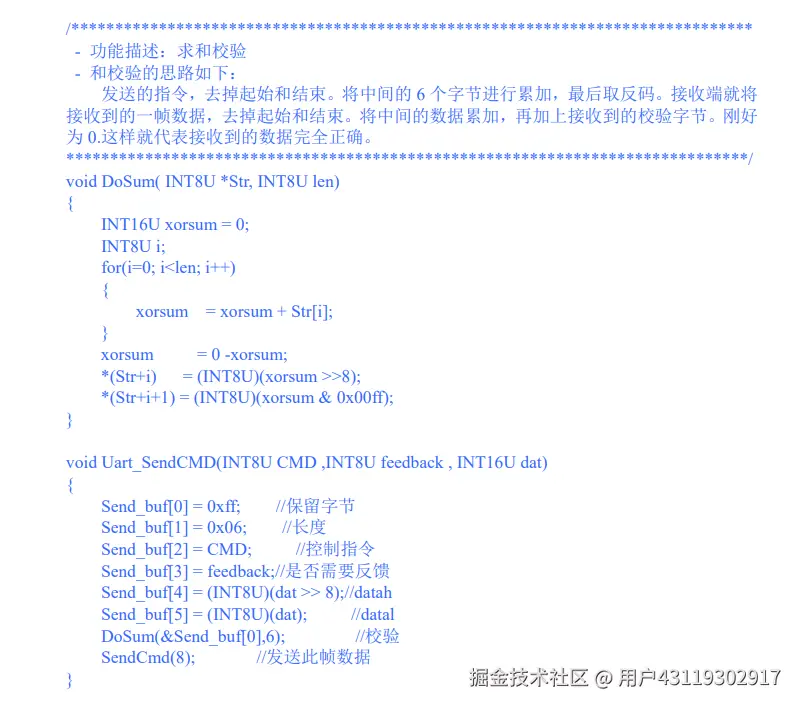

计算校验和
去掉起始位和结束位，将中间的6个字节进行累加，最后取反码。
from machine import UART, Pin
from utime import sleep_ms
# 硬件初始化部分
uart = UART(1, baudrate=9600, bits=8, parity=None, stop=1, tx=25, rx=26)
# 协议常量定义
_START_BYTE = 0x7E
_VER = 0xFF
_END_BYTE = 0xEF
# 系统参数
_FEEDBACK = 0x00
_CMD_LEN = 0x06
# 命令类型枚举
class CMD:
SET_VOLUME = 0x06
SET_EFFECT = 0x07
PLAY = 0x03
PLAY_SRC = 0x0F
QUERY_STATUS= 0x42
PAUSE = 0x0E
RESUME = 0x0D
STOP = 0x16
RANDOM = 0x18
QUERY_TF = 0x48
QUERY_DIR = 0x4E
def send_command(cmd: int, param1: int, param2: int, delay: int = 500):
"""发送控制命令通用函数
Args:
cmd: 命令码
param1: 第一参数
param2: 第二参数
delay: 发送后等待时间(ms)
"""
checksum = 0 - (_VER + _CMD_LEN + cmd + _FEEDBACK + param1 + param2)
command = bytes([
_START_BYTE,
_VER,
_CMD_LEN,
cmd,
_FEEDBACK,
param1,
param2,
(checksum >> 8) & 0xFF, # 高位校验字节
checksum & 0xFF, # 低位校验字节
_END_BYTE
])
uart.write(command)
sleep_ms(delay) # 根据设备响应需求调整延时
def query_play_status() -> int:
"""查询播放状态
Returns:
0: 播放完毕 7E FF 06 42 00 00 00 xx xx EF
1: 正在播放 7E FF 06 42 00 00 01 xx xx EF
2: 播放过程中被暂停 7E FF 06 42 00 00 02 xx xx EF
8: 当前在睡眠状态 7E FF 06 42 00 00 08 xx xx EF
"""
sleep_ms(500)
send_command(CMD.QUERY_STATUS, 0, 0)
sleep_ms(100)
data = uart.readline()
status = data[6]
return status
def query_tracks(folder: int = 0) -> int:
"""查询曲目总数
Args:
folder: 文件夹内的总曲目，默认查询TF卡总文件数
Returns:
int: 曲目总数
"""
if folder != 0:
send_command(CMD.QUERY_DIR, 0, folder)
else:
send_command(CMD.QUERY_TF, 0, 0)
sleep_ms(500)
send_command(CMD.QUERY_STATUS, 0, 0)
data = uart.readline()
result = data[6]
return result
def play(*args: int):
"""播放音乐
args:
只传一个参数时播放TF卡音乐；传两个参数时播放文件夹内的音乐
"""
if len(args) == 0:
return
elif len(args) == 1:
send_command(CMD.PLAY, 0, args[0])
else:
para1, para2 = args
send_command(CMD.PLAY_SRC, para1, para2)
if __name__ == '__main__':
send_command(CMD.SET_VOLUME, 0, 22) # 设置音量
send_command(CMD.SET_EFFECT, 0, 1) # 设置EQ
play(1) # 播放TF卡第一首
sleep_ms(10000)
print(query_play_status()) # 查询播放状态
print(query_tracks(1)) # 查询01文件夹的曲目总数
print(query_tracks(2)) # 查询02文件夹的曲目总数
print(query_tracks(3)) # 查询02文件夹的曲目总数
send_command(CMD.RESUME, 0, 0) # 恢复播放，查询会中断播放
sleep_ms(10000)
send_command(CMD.PAUSE, 0, 0) # 暂停播放
play(2, 2) # 播放02文件夹第2首
