1.算法仿真效果
vivado2019.2仿真结果如下（完整代码运行后无水印）：
本系统在以前写过的ASK调制解调系统的基础上，增加了高斯信道模块，误码率统计模块，可以验证不同SNR情况下的ASK误码情况。

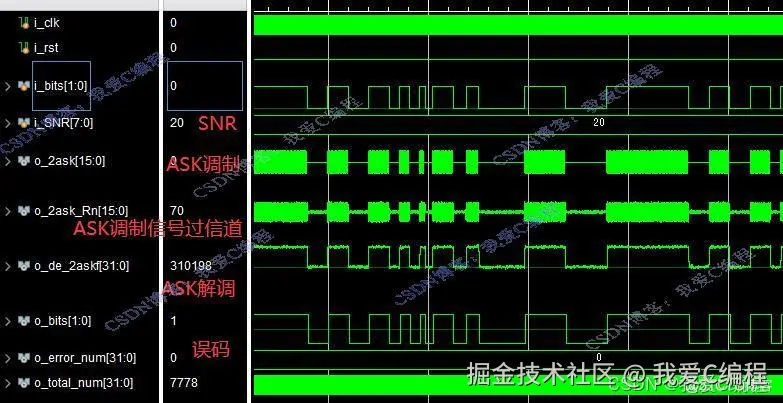

设置SNR=20db

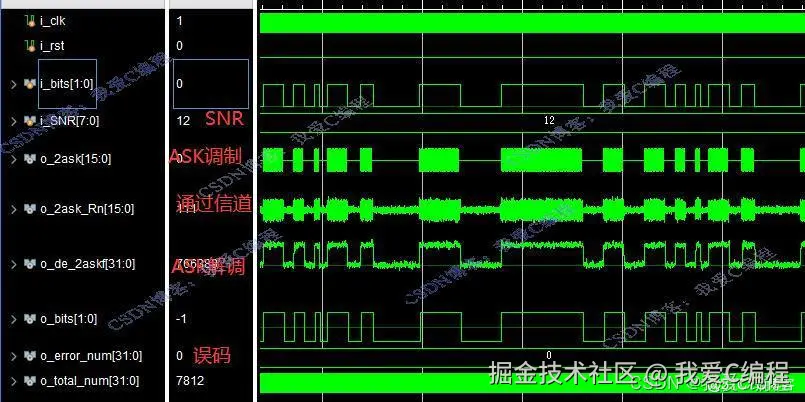

设置SNR=12db

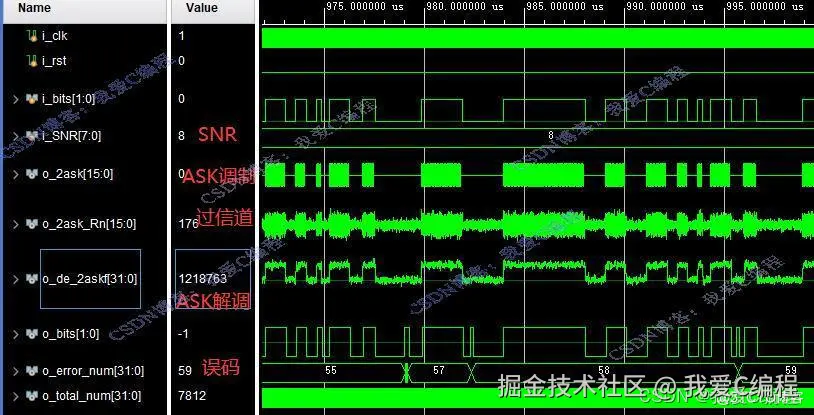

设置SNR=8db

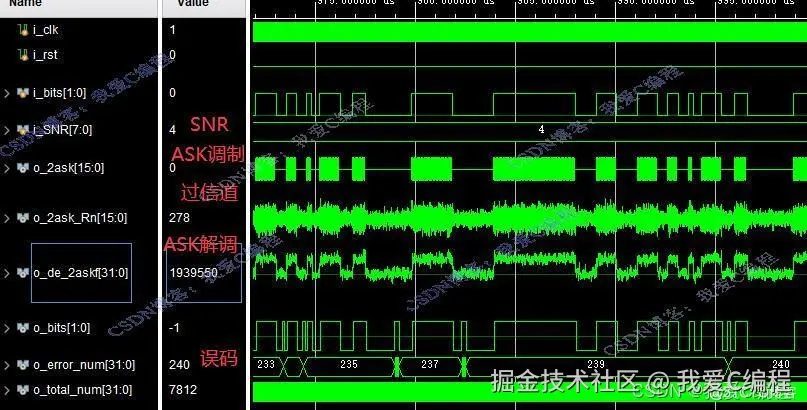

设置SNR=4db

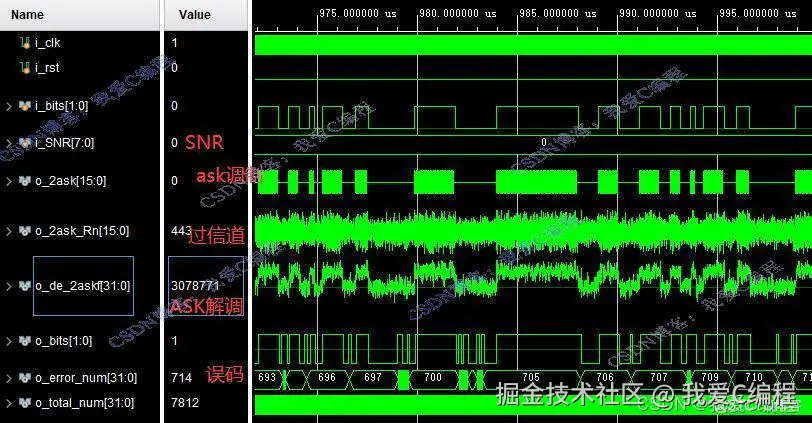

设置SNR=0db

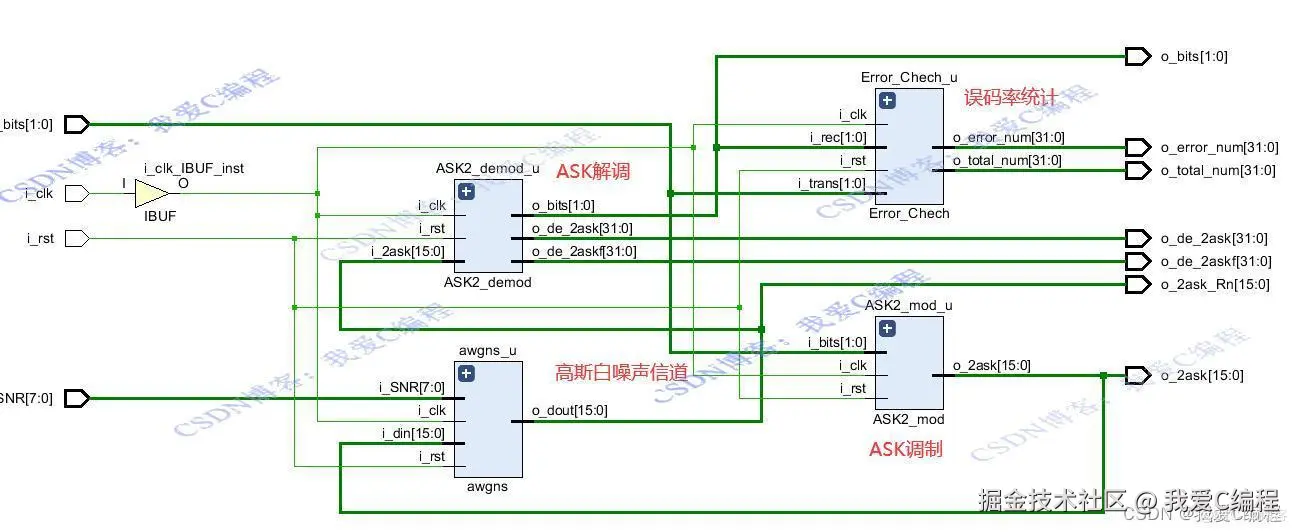

RTL结构如下：
2.算法涉及理论知识概要
2ASK调制解调是一种数字调制解调技术,它是基于ASK调制的一种数字调制方式。ASK调制是一种模拟调制方式,它是通过改变载波的振幅来传输数字信号。而2ASK调制解调则是将数字信号转换为二进制码,再通过改变载波的振幅来传输数字信号。 2ASK调制的原理是将数字信号转换为二进制码,然后将二进制码与载波信号相乘,得到调制信号。在解调时,将接收到的信号与载波信号相乘,再通过低通滤波器滤波,得到原始的数字信号。

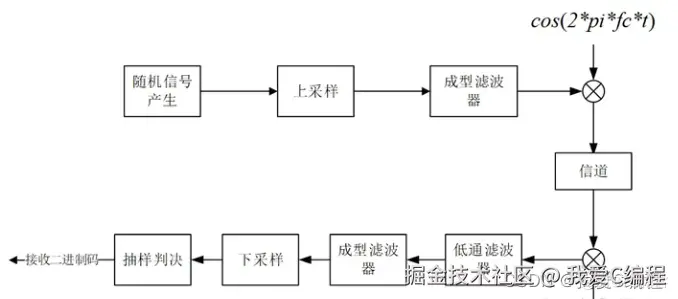

2ASK是一种数字调制方式，其中“2”代表二进制，即调制信号只有两个幅度水平。在2ASK调制中，数字基带信号控制载波的幅度。当发送二进制“1”时，发送全幅度载波；当发送二进制“0”时，不发送信号，即无载波输出。因此，2ASK信号可以看作是基带脉冲序列与一个全幅度正弦波的乘积。2ASK的调制解调系统结构如下图所示：
假设我们的输入二进制序列为an，那么2ASK的调制过程可以用以下数学公式表示：
e2ASK(t) = Σan g(t - nTs) cos(ωct)
其中，g(t)是基带脉冲形状，Ts是基带脉冲间隔，ωc是载波的角频率。解调过程则是对接收到的信号进行包络检波，恢复出原始的二进制序列。
在FPGA上实现2ASK调制解调系统主要分为以下几个步骤：
系统设计：首先，我们需要根据2ASK调制解调的原理设计出系统的整体架构，包括调制器、信道模拟器和解调器等主要部分。
Verilog编码：然后，我们使用Verilog硬件描述语言对系统各个部分进行编码。例如，我们可以创建一个调制器模块，它接收二进制输入，根据2ASK调制原理生成相应的调制信号。同样，我们也需要创建一个解调器模块，它接收调制信号，通过包络检波恢复出原始的二进制序列。
仿真测试：编码完成后，我们需要通过仿真测试验证我们的设计是否正确。我们可以使用一些测试工具，如ModelSim，对我们的设计进行仿真。通过观察仿真结果，我们可以检查我们的设计是否满足预期。
FPGA实现：最后，我们将通过仿真测试的设计下载到FPGA上进行实现。这通常需要使用特定的FPGA开发工具，如Xilinx Vivado。在这个步骤中，我们需要考虑FPGA的资源限制和性能优化等问题。
在FPGA实现过程中，需要注意的是，由于FPGA是硬件实现，所以设计需要考虑实时性和并行性。此外，对于调制和解调过程中的一些非线性操作，可能需要利用FPGA的查找表（LUT）等资源进行优化。
3.Verilog核心程序 ``timescale 1ns / 1ps
//
module test_ASK2;
reg i_clk;
reg i_rst;
reg[1:0]i_bits;
reg signed[7:0]i_SNR;
wire signed[15:0]o_2ask;
wire signed[15:0]o_2ask_Rn;
wire signed[31:0]o_de_2askf;
wire [1:0]o_bits;
wire signed[31:0]o_error_num;
wire signed[31:0]o_total_num;
ASK2 uut(
.i_clk(i_clk),
.i_rst(i_rst),
.i_bits({~i_bits,1'b1}),
.i_SNR(i_SNR),
.o_2ask(o_2ask),
.o_2ask_Rn(o_2ask_Rn),
.o_de_2ask(),
.o_de_2askf(o_de_2askf),
.o_bits(o_bits),
.o_error_num(o_error_num),
.o_total_num(o_total_num)
);
initial
begin
i_clk = 1'b1;
i_rst = 1'b1;
i_SNR=20;//这个地方可以设置信噪比，数值大小从0~50，
#1000
i_rst = 1'b0;
end
initial
begin
i_bits= 1'b0;
#1024
i_bits= 1'b1;
#256
i_bits= 1'b0;
#512
i_bits= 1'b1;
#512
i_bits= 1'b1;
#512
i_bits= 1'b1;
#1024
i_bits= 1'b0;
#512
i_bits= 1'b0;
#256
i_bits= 1'b1;
#128
i_bits= 1'b1;
#128
i_bits= 1'b0;
repeat(10000)
begin
#256
i_bits= 1'b0;
#2048
i_bits= 1'b1;
#2048
i_bits= 1'b0;
#2048
i_bits= 1'b1;
#2048
i_bits= 1'b1;
#2048
i_bits= 1'b0;
#1024
i_bits= 1'b1;
#1024
i_bits= 1'b0;
#1024
i_bits= 1'b1;
#512
i_bits= 1'b1;
#512
i_bits= 1'b0;
#512
i_bits= 1'b1;
#256
i_bits= 1'b1;
#256
i_bits= 1'b0;
#512
i_bits= 1'b1;
#256
i_bits= 1'b0;
#128
i_bits= 1'b0;
#128
i_bits= 1'b0;
#128
i_bits= 1'b1;
#1024
i_bits= 1'b0;
#512
i_bits= 1'b0;
#128
i_bits= 1'b1;
#256
i_bits= 1'b1;
#128
i_bits= 1'b1;
#256
i_bits= 1'b0;
end
end
always #1 i_clk=~i_clk;
endmodule
