大模型加速-核心网络算子-Flash Attention V1

标准 Attention 当输入序列（sequence length）较长时，Transformer的计算过程缓慢且耗费内存，这是因为self-attention的 time 和 memory 复杂度会随着sequence length的增加成二次增长

Flash Attention(Fast and Memory Efficient Exact Attention with IO-Awareness) 是针对标准 Attention 计算过程缓慢的问题进行了部分改善,从而提升整体的性能

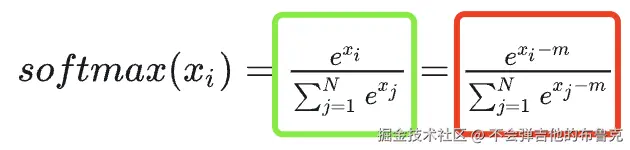

综上，FlashAttention V1目的不是节约FLOPs，而是通过重复利用高速存储,降低对低速存储HBM的依赖而是减少对HBM的访问次数。重点是FlashAttention在训练和预测过程中的结果和标准Attention一样，对用户是无感的，而其他加速方法做不到这点. Flash Attention另外的一个创新点是基于逆向思维思考,解决了下图红色安全版本softmax局部 fusion的问题 由于本文档是面向新手普及知识的下面我们会基于 以下几方面进行细粒度说明

• 标准 Attention 及其空间时间复杂度
• Flash Attention 优化技术方案, 简单说明其核心创新思想的来源和具体的优化方案(备注:关于算法流程中比较难理解的 分块利用局部最大值参与计算 需要针对 历史 逐行累计 Sum 和 输出进行补偿 机制,后面会细粒度说明)

1.标准 Attention

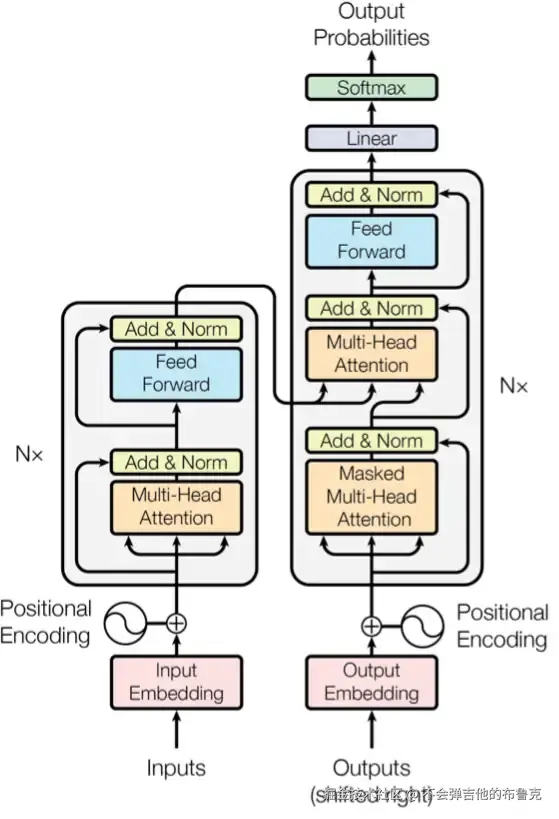

注意力机制是 Transform 当中很重要的网络结构组成,下面我们基于标准 Attention的公式 和计算工程阐述其空间和时间复杂度

1.1 标准 Attention 的计算

标准注意力机制的核心公式如下

$\text{Attention}(Q, K, V) = \text{softmax}\left( \frac{Q K^\top}{\sqrt{d_k}} \right) V$

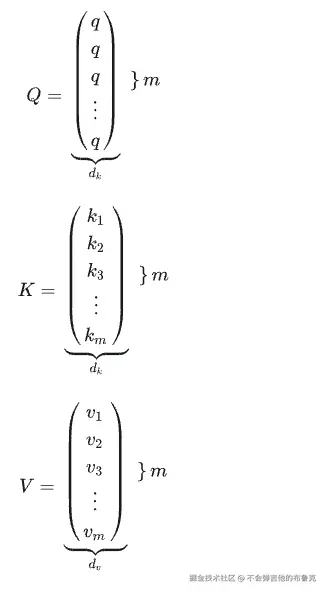

其中 $Q \in R^{m*d_k}$ , $K \in R^{m*d_k}$ , $V \in R^{m*d_v}$ 如下所示:

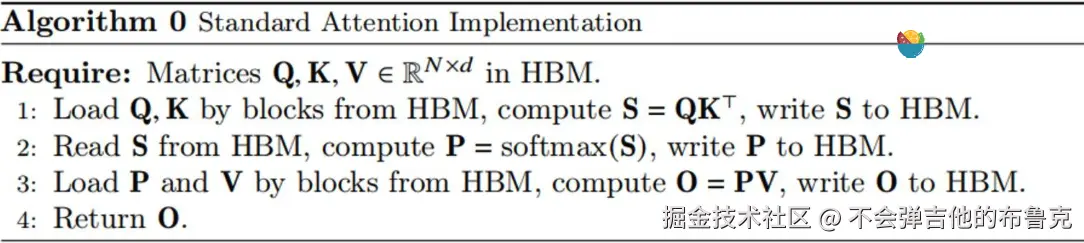

对于标准Attention 其核心计算分为4 步

$\text{Attention}(Q, K, V) = \text{softmax}\left( \frac{Q K^\top}{\sqrt{d_k}} \right) V$

其核心链路涉及

• 第一步计算 中间结果 S, 即 $S=QK^T$ 写回到 HBM
• 第二部计算 中间结果 P, 即 $P=softmax(S)$ 写回到 HBM
• 第三步计算 最终输出结果O, 即 $O=PV$ 写回到 HBM
• 第四步 返回结算结果

标准Attention的中间结果S,P 通常需要通过高带宽内存(HBM)进行存取,两者所需内存空间复杂度为$O(N^2)$。

1.1.1 时间复杂度说明

时间复杂度为 $O(N^2)$说明,在自注意力机制中，模型需要计算输入序列中每个词与其他所有词的相关性。这意味着：

• 每个词（位置 i） 需要与 所有词（位置 j） 计算注意力得分。
• 输入为 Token 长度为 N 的话,总共需要计算 $N×N=N^2$ 次,即时间复杂度为 $O(N^2)$,下面为一个输入序列长度为4 的例子。

输入序列长度 N = 4

[词1] ←→ [词2] ←→ [词3] ←→ [词4]
   ↑        ↑        ↑        ↑
   ↓        ↓        ↓        ↓
[词1] ←→ [词2] ←→ [词3] ←→ [词4]

（每个词与所有词相互计算注意力）

1.1.2 空间复杂度说明

空间复杂度为 $O(N^2)$说明,例如长度为 N 的序列, 每一个 Token 生成的注意力矩阵输出为 N,整体 N 个Token 需要的注意力权重空间如下

• 计算过程中生成的注意力得分矩阵尺寸为 $N×N$，需要存储在内存中。

• 当 N 较大时，矩阵尺寸$N*N$ 会急剧增大,即空间复杂度为 $O(N^2)$

2.Flash Attention 优化技术方案

Flash Attention V1 针对标准 Attention 进行了降低访问 HBM 次数的优化,计算逻辑没有修改,因此计算结果与标准的 Attention 保持一致,性能提升了很多

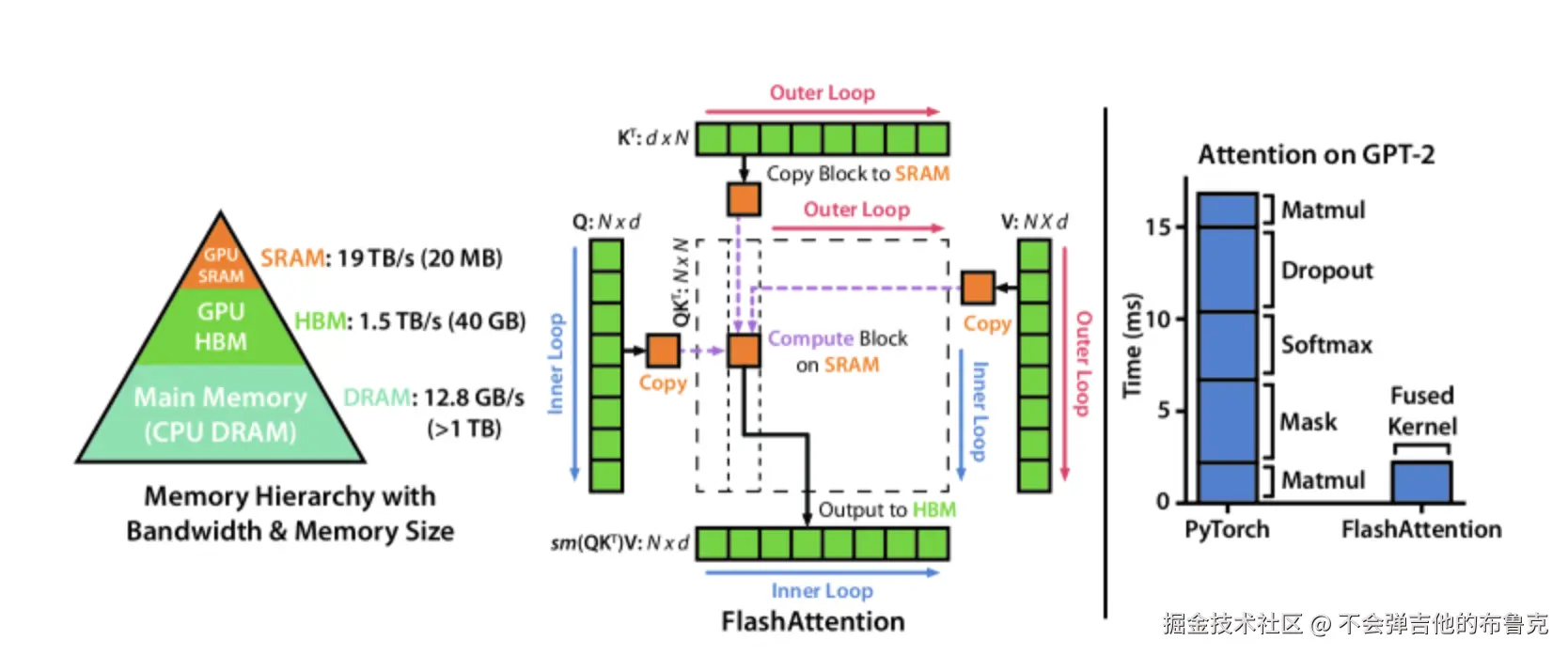

GPU中存储单元主要有HBM和SRAM: HBM容量大但是访问速度慢，SRAM容量小却有着较高的访问速度。例如:A100 GPU有40-80GB的HBM，带宽为1.5-2.0TB/s；每108个流式多核处理器各有192KB的片上SRAM，带宽估计约为19TB/s

Flash Attention V1 核心通过在局部（片上 SRAM）计算块状分割的数据，有效减少了对全局内存（HBM）的访问需求。通过优化数据传输和利用片上高速缓存，算法降低了内存带宽的需求并提高了计算效率

2.1 核心算法介绍

新的注意力算法 FlashAttention，它能够在远少于内存访问次数的情况下计算精确的注意力。主要目标是避免读取和写入注意力矩阵到HBM。这需要解决以下两个挑战：

• (i) 在无法访问整个输入的情况下计算 softmax 减少；
• (ii) 不存储大型中间注意力矩阵以供反向传播使用。

我们应用了两个已建立的技术来解决这些挑战。

• (i) 重新结构注意力计算，将输入分为块，并对输入块进行多次遍历，从而逐步执行 softmax 规约（也称为 titling）。
• (ii) 在前向传播中存储 softmax 归一化因子，以便在反向传播中快速在芯片上重新计算注意力，这比标准方法从 HBM 读取中间注意力矩阵更快。

基于 CUDA 实现 FlashAttention，以实现对内存访问的精细控制，并将所有注意力操作融合到一个 GPU 内核中。即使由于重新计算导致的 FLOPs 增加，Flash Attention V1算法仍然运行得更快（高达 7 倍）。

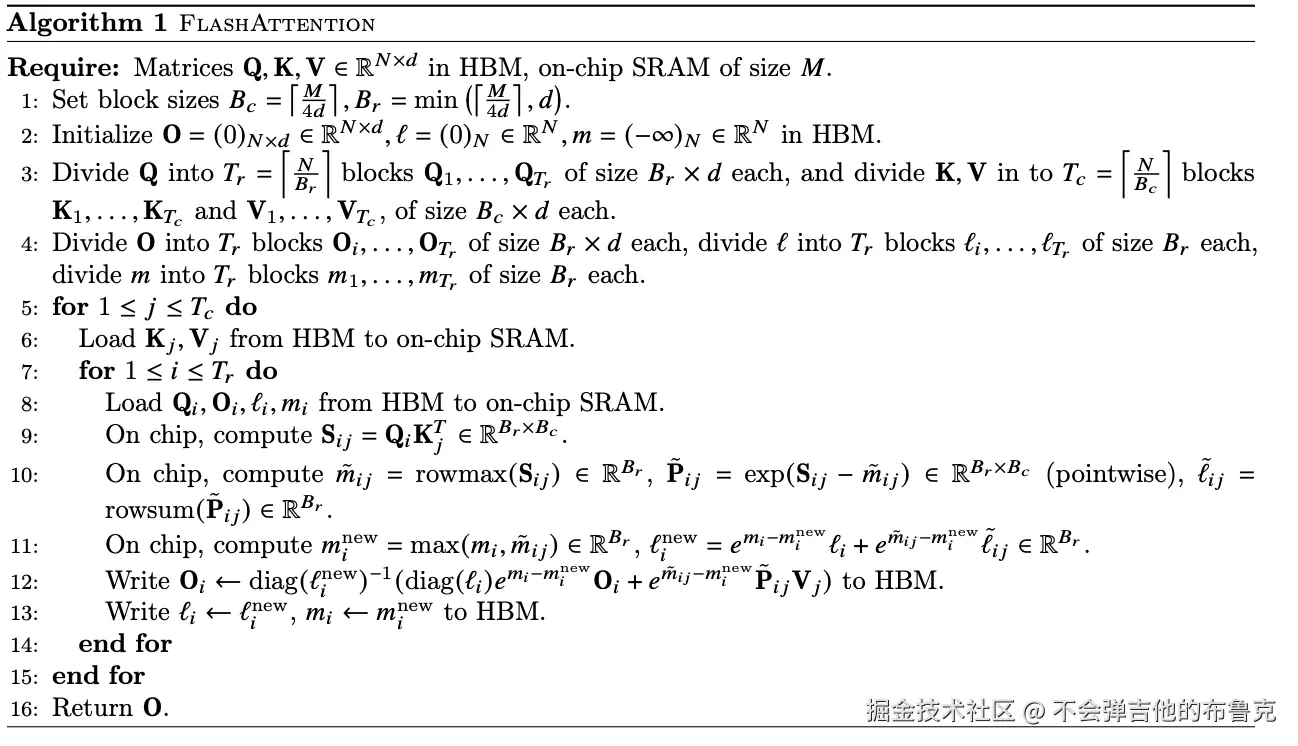

核心算法如下:

V1 应用了两种已确立的技术（titling(分块)，Recomputation(重计算)）来克服在次二次 HBM 访问中计算精确注意力的技术挑战。我们通过算法 1 描述了这一点。主要思想是，我们将输入 𝐐,𝐊,𝐕 分为块，从慢速 HBM 加载到快速 SRAM，然后根据这些块计算注意力输出。通过在将每个块的输出与正确的归一化因子相乘之前将它们相加，最终得到正确的结果

Require: 表示输入序列的查询（Q）、键（K）、值（V）矩阵，N是序列长度，d是嵌入维度。HBM指的是高带宽内存，SRAM指的是片上静态随机存储器,注意这里的 Q,K,V 是由 $W_Q$,$W_K$,$W_V$ 线性变化得到的,因此大小与输入序列 N 相关

• 1. 设置 Set block sizes:

  • Bc = ⌈M / 4d⌉：设置列维度 块大小Bc, 行维度大小 Br， Br = min(⌊M / 4d⌋, d) 表示K和V矩阵分块的大, 使其适应硬件内存 M。

  • Initialize O: 初始化输出矩阵 O 和对应的中间变量 ℓ, m 这里依赖 nv 关于 softmax 并行化的一个探索,请参考附件

    • m 是用于防止数值溢出的中间变量，通常在计算 exp 函数时引入，以确保计算的数值稳定性。

    • 在自注意力计算中，m 保存了当前计算中每个块的最大值，用于在计算 $exp(S_{ij} - m_{ij})$ 时减去最大值，防止出现数值过大的问题，从而避免指数运算导致的溢出。

    • 在算法中，m 的更新公式为：$m_{new} = max(m_i, m̃_{ij})$，这里 $m̃_{ij}$ 是 $S_{ij}$的行最大值

• 2. 划分 Q,K,V 矩阵
  • 将 Q 划分为 $T_r = ⌈N / B_r⌉$ 个块，每块大小为 $B_r × d$
  • 将 K 和 V划分为 $T_c = ⌈N / B_c⌉$ 个块，每块大小为 $B_c × d$
• 3. 划分O矩阵：
  • 将输出矩阵 O 划分为 $T_r$ 个块，每块大小为 $B_r × d$。
  • 同样地，将中间变量 ℓ 和 m 划分为 $T_r$ 个块。

• 4.外层循环（第5行到第14行）：

  • 遍历 K 和 V 的块 ($T_c$ 个块)。
  • 从高带宽内存（HBM）中加载当前的 $K_j$ 和 $V_j$ 到片上存储器（SRAM）

• 5.内层循环（第7行到第13行）：

  • 遍历 Q 的块 ($T_r$ 个块)。
  • 从 HBM 中加载当前的 $Q_i$, $O_i$, $ℓ_i$, $m_i$ 到 SRAM。

• 6.计算注意力得分（第9行）：

  • 在片上计算 $S_{ij} = Q_i K_j^T$，生成大小为 $B_r × B_c$ 的得分矩阵。
  • 计算 $P_ij = exp(S_ij - m_ij)$ 以防止数值溢出，并对每行进行归一化。

• 7.更新中间变量（第10行到第11行）：

  • 计算每行的最大值 $m̃_ij$ 以及行和 $ℓ_i$。
  • 更新 $O_i$ 和 $ℓ_i$，将它们写回到 HBM。这里每次只更新具体值 注意: 该步骤关于分块局部求和L的补偿 和 输出 O 的归一化操作,后面会重点说明

• 8.输出结果：

  • 返回最终计算得到的输出矩阵 O。

示例说明: 假设有一个输入序列，长度 N = 8，嵌入维度 d = 4，硬件内存大小 M 使得 B_c = 2， B_r = 2。

图一:逐行分块计算注意力

• 划分Q、K、V：

  • Q 被划分为 T_r = ⌈8 / 2⌉ = 4 块，每块大小 2 × 4。
  • K 和 V 被划分为 T_c = ⌈8 / 2⌉ = 4 块，每块大小 2 × 4。

• 外层循环：总共有 T_c = 4 个块，表示需要遍历 K 和 V 的 4 个块。

  • 第一次迭代加载 K_1 和 V_1 到 SRAM。

• 内层循环：总共有 T_r = 4 个块，表示需要遍历 Q 的 4 个块。

  • 第一次迭代加载 Q_1, O_1, L_1, m_1 到 SRAM。
  • 在片上计算 S_11 = Q_1 K_1^T，得到一个 2 × 2 的矩阵。( 备注:内层循环 4 次得到 2*8)
  • 计算 $P_{11} = exp(S_{11} - m_{11})$ 以防止数值溢出，并对每行进行归一化
  • 然后，进行归一化、更新 O_1 和 L_1。

• 更新：

  • 重复上述步骤直到遍历完所有的 K 和 V 块，逐步完成 O 的计算。

2.2 分块计算max最大值补偿

分块计算,导致局部不能或得每行的最大值 $m_i$ ,因此在算法设计上需要针对局部能够或得 整行的最大值进行计算补偿,主要分为两方面

• 1. 历史局部逐行累计和 L 的补偿
• 2. 历史$O_i$ 的补偿

2.2.1 历史局部逐行累计和 L 的补偿

首先我们看softmax

$softmax(x) = \frac{e^{x_j-m_i}}{\sum_{j=0}^N {e^{x_j - m_i}}}$

L 本质是逐行分块sum, 的具体公式如下

$L^{new}_{i}=e^{m_{ij}-m_i^{new}} *L_i  + e^{\tilde{m}_{ij} - m_i^{new}} * \tilde{L}_{ij}$

i=0 j=0 时 $\tilde{m}_{00} = m_0^{new}$, 历史$L_0=0$上述公式可以简化为(备注:为了不歧义,求和的 j 替换成 r)

$L^{new}_{0}= e^{\tilde{m}_{00} - m_0^{new}} * \tilde{L}_{00} = \tilde{L_{00}} = \sum_{r=0}^{N_0} {e^{x_r - m_i}}$

i=0 j=1 时, $L^{new}_{0} = L_0+L_{01}$ 为了让历史的 $L_0$ (即上一次的$L_0^{new}$)计算准确,我们需要针对 上一次计算进行数学处理乘以特定系数 W,以保证最新的 $L_0^{new}$ 计算是无误的

$L^{new}_{0} = W*L_0+L_{01} = \sum_{r=0}^{N_0} {e^{x_r - m_{00}}}$ 这里的$m_{00}$即历史的最大 $m_0$, 实时最新的为 $m_0^{new}$

基于指数运算的本质 $e^{x_r - m_{00}}=e^{x_r - m_{0}}$ 转换成 ${e^{x_r - m_{0}^{new}}}$,因此只需要 $e^{(x_r - m_{0})+(m_{0}-m_{0}^{new})} = e^{m_{0}-m_{0}^{new}} * e^{x_r - m_{0}}$

即 系数为 $W = e^{m_{0}-m_{0}^{new}}$ 依此类推,因此,每次只要每行新块计算时乘以 该系数,则不会影响最新块的逐行sum结果,即

$L^{new}_{i}=e^{m_{ij}-m_i^{new}} *L_i  + e^{\tilde{m}_{ij} - m_i^{new}} * \tilde{L}_{ij}$

O_i 的每次合并也是同样需要针对局部最大值补偿

2.2.2 历史$O_i$ 的补偿

我先看 $O_i$的计算公式

为了易于理解我们先介绍一下$diag(L_i ^{new})^{-1}$的功能作用,以方便后续去除简化公式 $diag(L_i ^{new})^{-1}$ 这里表示对角线全部是 $\frac{1}{L_i ^{new}}$ 的矩阵,核心功能是对右侧的矩阵进行缩放

下面我们通过一个例子理解基于对角矩阵的缩放

所以 $diag(L_i ^{new})^{-1}$ 核心 为对结果进行归一化,即结果浮点数控制在 1 以内,这里为了方便理解我们移除掉,原有公式简化为:

参考上文当中的图一:逐行分块计算注意力 我们可以看到 分块 计算的$O_i$ 都是 softmax(P_ij)*Vj 局部求和的一部分,下面是示意图(仅仅示意非全部操作)

i=0,j=0 时,历史m_0值为 $m_{0} = m_0^{new} = m_{00}$ 和 $O_0=0$上文公式可以简化为

对于 i=0,j=1 的时候

即 由上一个块计算完的 $B_{0}$ 补偿 和归一化 后 和 最新块计算的结果求和得到最新的 $O_0$

对于前半部分 $diag(L_0) *  e^{\tilde{ m}_{00}-m_0^{new'}}* O_0$ , 带入之前的$O_{0} =e^{S_{00}-\tilde{m}_{00}} * V_{0}$ 等价于

即对上一次的 $P_{00}$ 进行补偿 局部 max 值计算导致的误差问题, 前半部分 统一乘以 $diag(L_0)$ 是为了还原之前的计算,最后重新基于 $(diag(L_0)^new)^{-1}$ 重新归一化

2.2.3 补偿的一些小问题探讨

上述所有难理解的公式全部是由于补偿局部 max 和 重新归一化 norm 进行的数学操作,对于下图当中的操作由于外层循环为 $K_i$ 所以每次的 每行最新的 m 需要 L 都需要读写 HBM (依据算法实现流程)

如果合理分配任务且外层循环 Q,内层 key 则可以避免频繁的 m 和 L 的存储读取操作, 对于缩放操作由于Q 修改成外循环,则上述的缩放操作可以最后进行,节省 1D 算力,以上这些都是可以继续优化的

3.总结

FlashAttention 从 128 到 2K 的常见序列长度范围内，与标准注意力实现相比，快至 30 倍。并且可以扩展到 64K。在序列长度为 512 的情况下，FlashAttention 不仅在速度上更快，而且在内存效率上也优于任何现有的注意力方法。而对于超过 1K 的序列长度，一些近似注意力方法（例如 Linformer）开始变得更快。另一方面，块稀疏 FlashAttention 比我们所知的所有现有近似注意力方法都要快

综上整体文档归纳总结，FlashAttention V1目的不是节约FLOPs，而是减少对HBM的访问,将复杂度由 $n^2$ 降为了次$n^2$, 重点是FlashAttention在训练和预测过程中的结果和标准Attention一样，对用户是无感的，而其他加速方法做不到这点
