Activity的启动分析，很大一块需要了解的是Activity的Task管理，以及启动过程中Task的决策，在之前分析启动流程中，关于Task处理的部分，我这里是简化掉了很多的，今天再来分析一下。
入口与计算启动参数
在之前分析Activity的启动中，已经看到了关于处理Task的代码是在ActivityStart当中的startActivityInner方法当中，这个方法有不少入参，先捋一遍：
resultTo为调用的Activity的mToken(IBinder)
ActivityRecord r, //新创建的Record，包含calling信息和要打开的ActivityInfo等
ActivityRecord sourceRecord, //resultTo不为空的时候才会去使用`ActivityRecord isInAnyTask`读取
IvoiceInteractionSession voiceSession, //startVoiceActivity的时候才会传
IvoiceInteractor voiceInteractor, //同上，一般为系统的语音助手界面
int startFlags, //客户端传过来的startFlags一般为0
boolean doResume, //是否需要去resume activity，对于启动Activity场景总是为true
ActivityOptions options, //Activity启动的一些参数，页面跳转动画等
Task inTask, //一般为通过AppTaskImpl启动Activity才会设置值，正常app启动不存在
TaskFragment inTaskFragment, //同上，一般情况为空
int balCode, //Activity后台启动的许可Code，默认为BAL_ALLOW_DEFAULT
NeededGrants intentGrants //Intent访问权限授权
有了所有的入参可以看看computeLaunchingTaskFlags,对于普通应用mInTask为空，mSourceRecord不为空，关注这个方法内的如下代码：
if (mInTask == null) {
if (mSourceRecord == null) {
if ((mLaunchFlags & FLAG_ACTIVITY_NEW_TASK) == 0 && mInTask == null) {
//如果获取不到启动来源的ActivityRecord，且当前要启动的Activity还没有设置NEW_TASK flag，则给他添加
mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK;
}
} else if (mSourceRecord.launchMode == LAUNCH_SINGLE_INSTANCE) {
//如果来源ActivityRecord是SINGLE INSTANCE，也就是说它是自己独立的任务栈，新启动Activity必须设置NEW_TASK
mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK;
} else if (isLaunchModeOneOf(LAUNCH_SINGLE_INSTANCE, LAUNCH_SINGLE_TASK)) {
//如果新启动的Activity是SingleInstance或者SingleTask，也要添加NEW_TASK flag
mLaunchFlags |= FLAG_ACTIVITY_NEW_TASK;
}
}
if ((mLaunchFlags & FLAG_ACTIVITY_LAUNCH_ADJACENT) != 0
&& ((mLaunchFlags & FLAG_ACTIVITY_NEW_TASK) == 0 || mSourceRecord == null)) {
//如果要启动的Activity设置了分屏的FLAG，但是却没有设置NEW——FLAG或者没有源ActivityRecord，这个时候就需要忽略掉分屏的这个FLAG
mLaunchFlags &= ~FLAG_ACTIVITY_LAUNCH_ADJACENT;
}

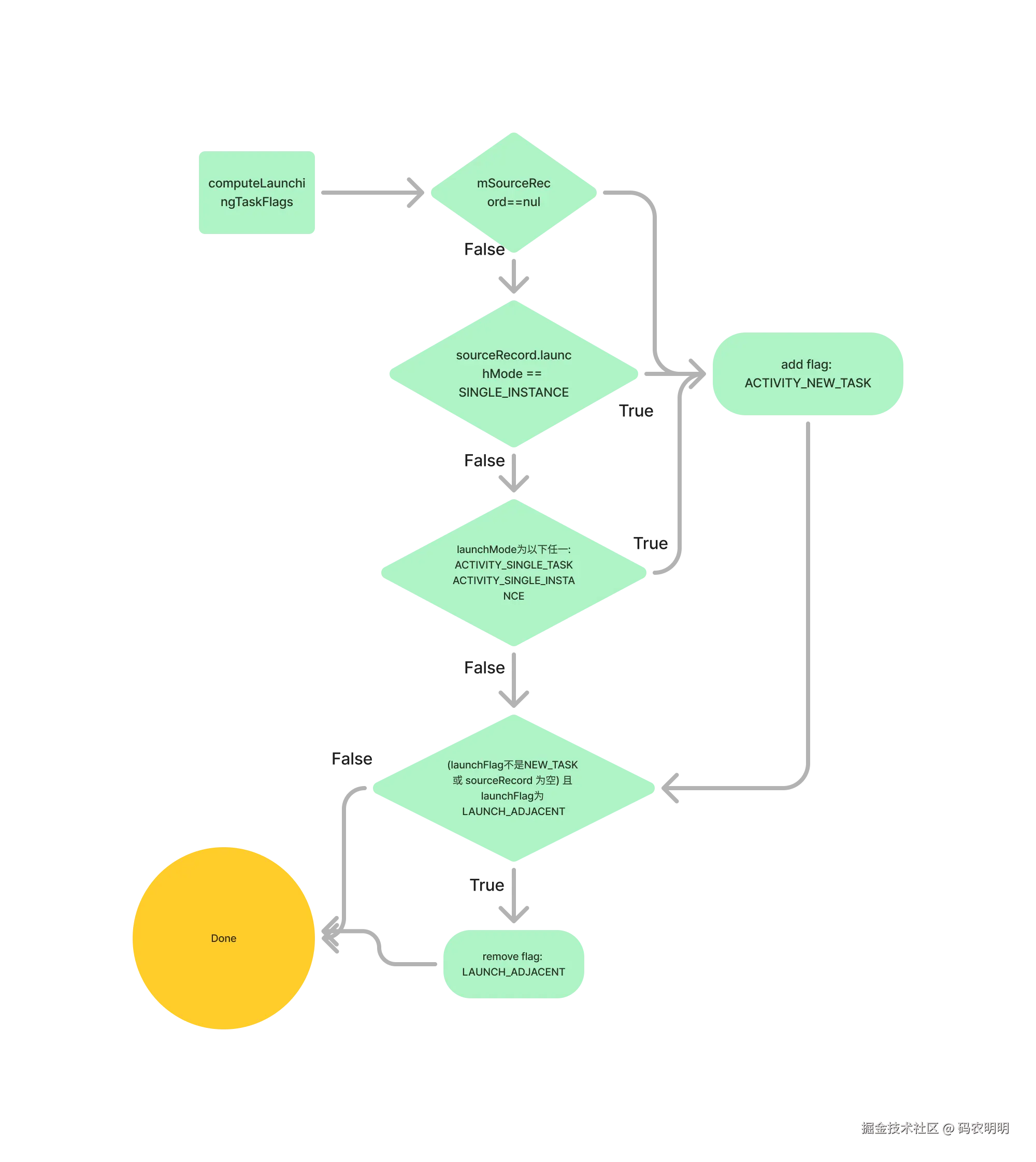

简化版本的流程图如下：
获取当前的顶部Task: getFocusedRootTask
以上是针对LaunchFlag的一部分处理，但并不是全部，暂时继续往后看。随后就是获取task
final Task prevTopRootTask = mPreferredTaskDisplayArea.getFocusedRootTask();
final Task prevTopTask = prevTopRootTask != null ? prevTopRootTask.getTopLeafTask() : null;
final Task reusedTask = getReusableTask();
首先看这个mPreferredTaskDisplayArea,这个表示倾向的Activity显示的TaskDisplay，它的赋值是在前面的setInitialState方法中：
mSupervisor.getLaunchParamsController().calculate(inTask, r.info.windowLayout, r,
sourceRecord, options, mRequest, PHASE_DISPLAY, mLaunchParams);
mPreferredTaskDisplayArea = mLaunchParams.hasPreferredTaskDisplayArea()
? mLaunchParams.mPreferredTaskDisplayArea
: mRootWindowContainer.getDefaultTaskDisplayArea();

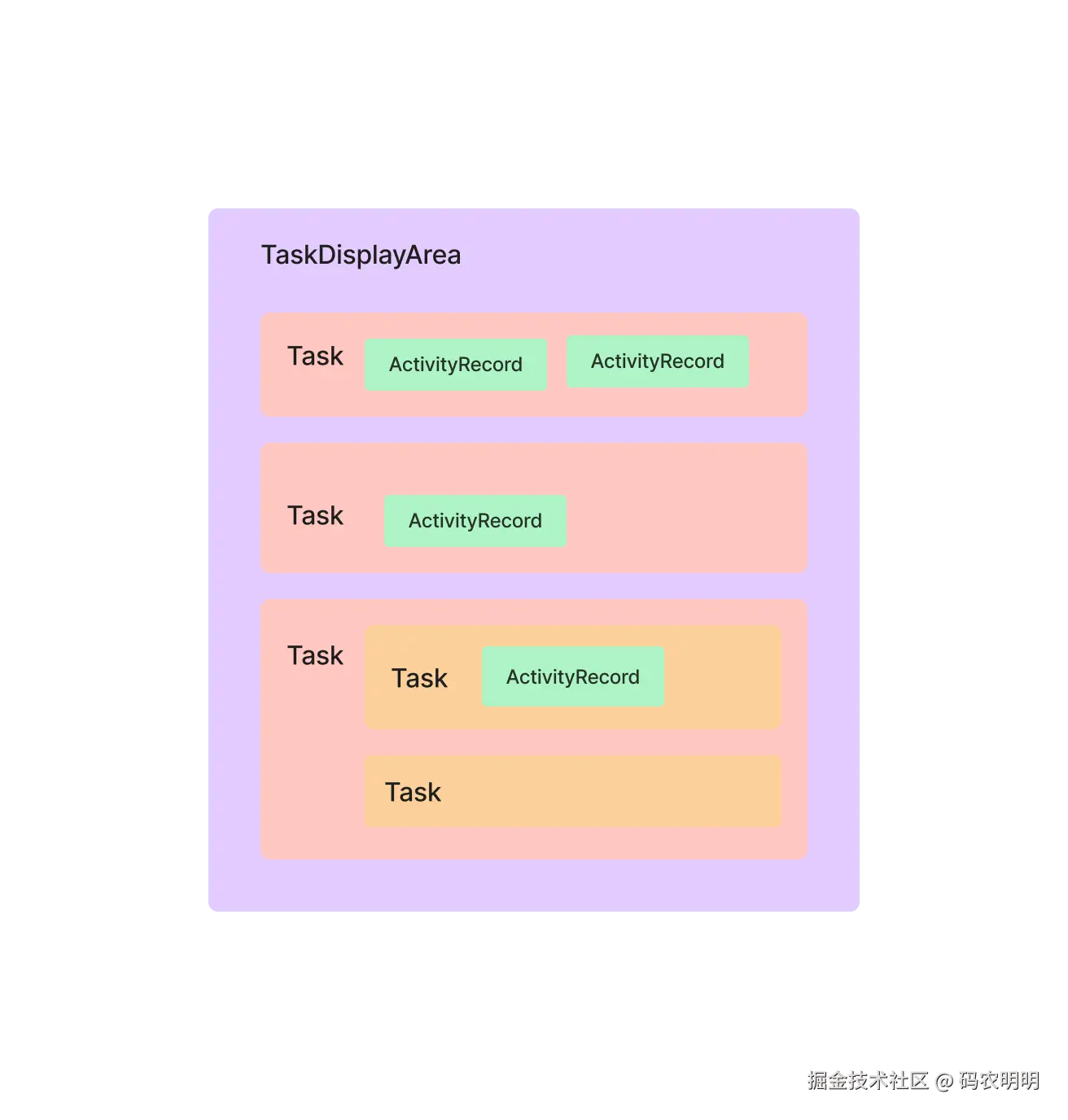

我们这里就以它是拿的DefaultTaskDisplayArea为例来分析，继续就是看它的getFocusedRootTask,看代码之前先看看这些类的关系图，之前画过Task，WindowContainer相关的，但是还不够全，这里再补充完整一点。
classDiagram
class ConfigurationContainer {
<<abstract>>
}
class WindowContainer {
List<WindowContainer> mChildren
}
class TaskFragment
class Task
class ActivityRecord {
Task task
TaskDisplayArea mHandoverTaskDisplayArea
}
ConfigurationContainer <|--WindowContainer
WindowContainer <|-- TaskFragment
TaskFragment <|--Task
WindowContainer <|--RootWindowContainer
WindowContainer <|-- DisplayArea
DisplayArea <|-- TaskDisplayArea
WindowContainer"0..*" <-- "1*"WindowContainer
WindowContainer <|-- WindowToken
WindowToken <|--ActivityRecord
ActivityRecord --> Task
ActivityRecord --> TaskDisplayArea
当然WindowContainer的子类远不止这些，包括WindowState等等都是它的子类，但是暂时不需要讨论他们，这里暂时先不列出来了。
我们还是先看getFocusedRootTask方法的源码：
Task getFocusedRootTask() {
if (mPreferredTopFocusableRootTask != null) {
return mPreferredTopFocusableRootTask;
}
for (int i = mChildren.size() - 1; i >= 0; --i) {
final WindowContainer child = mChildren.get(i);
if (child.asTaskDisplayArea() != null) {
final Task rootTask = child.asTaskDisplayArea().getFocusedRootTask();
if (rootTask != null) {
return rootTask;
}
continue;
}
final Task rootTask = mChildren.get(i).asTask();
if (rootTask.isFocusableAndVisible()) {
return rootTask;
}
}
return null;
}
如果说当前的TaskDisplayArea中，preferredTopFocusableRoot存在就会直接使用，这个会在postionChildTaskAt的时候，如果child放置到顶部，并且它是可获得焦点的，会把他赋值给这个preferredTopFocusableRoot。
我们这里先看它为空的情况。如果它为空，这回到树状结构中查找，遍历树节点如果也是TaskDisplayArea,则会 看他们的focusedRootTask是否存在，如果就返回。如果节点是Task，就会检查这个Task是否为可获得焦点并且可见的，则返回它。否则就返回空。因为我们当前已经打了Activity，这里一般是可以获得值的。
如果拿到了prevTopRootTask，就会去调用getTopLeafTask去获取叶子节点的Task，代码如下：
public Task getTopLeafTask() {
for (int i = mChildren.size() - 1; i >= 0; --i) { //从大数开始遍历
final Task child = mChildren.get(i).asTask();
if (child == null) continue; //如果不是Task就跳过
return child.getTopLeafTask(); //继续看它的子节点
}
return this; //没有孩子节点，那就是一个叶子节点
}
以上是获取叶子节点的代码，典型的树的遍历代码。到目前是拿的当前在展示的页面的任务栈。
获取可复用的Task:getReusableTask
而之后的getReusableTask则是获取可以使用的任务Task：
private Task getReusableTask() {
//一般是从最近任务打开的页面才会执行这里，我们可以跳过
if (mOptions != null && mOptions.getLaunchTaskId() != INVALID_TASK_ID) {
Task launchTask = mRootWindowContainer.anyTaskForId(mOptions.getLaunchTaskId());
if (launchTask != null) {
return launchTask;
}
return null;
}
//如果启动的FLAG是 Single Instance或者SingleTask；又或者是虽然设置了NEW_TASK但是没有设置MULTIPLE_TASK。这些情况都会把新的Activity放到已有的任务栈。
boolean putIntoExistingTask = ((mLaunchFlags & FLAG_ACTIVITY_NEW_TASK) != 0 &&
(mLaunchFlags & FLAG_ACTIVITY_MULTIPLE_TASK) == 0)
|| isLaunchModeOneOf(LAUNCH_SINGLE_INSTANCE, LAUNCH_SINGLE_TASK);
//因为mInTask为空，后面的resultTo不为空，因此putIntoExistingTask结果为false。当通过startActivityForResult的且requestCode > 0 时候就不为空
putIntoExistingTask &= mInTask == null && mStartActivity.resultTo == null;
ActivityRecord intentActivity = null;
if (putIntoExistingTask) {
if (LAUNCH_SINGLE_INSTANCE == mLaunchMode) {
//这种情况只有一个实例，就通过intent和activityInfo去找到它。
intentActivity = mRootWindowContainer.findActivity(mIntent, mStartActivity.info,
mStartActivity.isActivityTypeHome());
} else if ((mLaunchFlags & FLAG_ACTIVITY_LAUNCH_ADJACENT) != 0) {
//对于分屏的，如果历史栈中有才使用
intentActivity = mRootWindowContainer.findActivity(mIntent, mStartActivity.info,
!(LAUNCH_SINGLE_TASK == mLaunchMode));
} else {
// 查找最合适的Task给Activity用
intentActivity =
mRootWindowContainer.findTask(mStartActivity, mPreferredTaskDisplayArea);
}
}
if (intentActivity != null && mLaunchMode == LAUNCH_SINGLE_INSTANCE_PER_TASK
&& !intentActivity.getTask().getRootActivity().mActivityComponent.equals(
mStartActivity.mActivityComponent)) {
//对于singleInstancePreTask，如果Task的根Activity不是要启动的Activity那么还是不能够复用，因此需要把intentActivity设置为空。
intentActivity = null;
}
if (intentActivity != null
&& (mStartActivity.isActivityTypeHome() || intentActivity.isActivityTypeHome())
&& intentActivity.getDisplayArea() != mPreferredTaskDisplayArea) {
//
intentActivity = null;
}
return intentActivity != null ? intentActivity.getTask() : null;
}
以上就是根据条件判断是否可以复用栈，如果可以会去拿已经存在的Activity，如果Activity存在，则回去拿它的Task。其中这里有一个singleInstancePreTask的启动模式，这个对于我们很多Android开发这是不熟悉的，它是Android12引入的，它可以说是加强版本的singleInstance，当它是Task栈的根Task的时候就复用，如果不是的就类似singleTask会去打开一个新的Task栈。
这里先来看一下这个findActivity，他也是到RootWindowContainer中去查找，代码如下：
ActivityRecord findActivity(Intent intent, ActivityInfo info, boolean compareIntentFilters) {
ComponentName cls = intent.getComponent();
if (info.targetActivity != null) {
cls = new ComponentName(info.packageName, info.targetActivity);
}
final int userId = UserHandle.getUserId(info.applicationInfo.uid);
final PooledPredicate p = PooledLambda.obtainPredicate(
RootWindowContainer::matchesActivity, PooledLambda.__(ActivityRecord.class),
userId, compareIntentFilters, intent, cls);
final ActivityRecord r = getActivity(p);
p.recycle();
return r;
}
其中第8行就是创建了一个PooledPredicate，在我们调用test方法的时候就 会调用RootWindowContainer::matchesActivity这个方法，这个方法的代码如下：
private static boolean matchesActivity(ActivityRecord r, int userId,
boolean compareIntentFilters, Intent intent, ComponentName cls) {
if (!r.canBeTopRunning() || r.mUserId != userId) return false;
if (compareIntentFilters) {
if (r.intent.filterEquals(intent)) {
return true;
}
} else {
if (r.mActivityComponent.equals(cls)) {
return true;
}
}
return false;
}
首先检查，对应的ActivityRecord是否可以运行在topTask，是否与我们目标要启动的Activity是同样的用户Id，也就是在同一个进程。如果compareIntentFilters为true，还是检查他们的intent是否相同，之后会检查是否为同一个Activity类。对于这个有所了解，我们继续看getActivity的代码，它首先是会调用WindowContainer中的这个方法，代码如下：
ActivityRecord getActivity(Predicate<ActivityRecord> callback, boolean traverseTopToBottom,
ActivityRecord boundary) {
if (traverseTopToBottom) {
for (int i = mChildren.size() - 1; i >= 0; --i) {
final WindowContainer wc = mChildren.get(i);
if (wc == boundary) return boundary;
final ActivityRecord r = wc.getActivity(callback, traverseTopToBottom, boundary);
if (r != null) {
return r;
}
}
} else {
...
}
return null;
}
如果单看上面的代码，我们似乎永远都拿不到ActivityRecord，但是呢ActivityRecord也是WindowContainer的子类，在它当中我们也有同名方法，代码如下：
@Override
ActivityRecord getActivity(Predicate<ActivityRecord> callback, boolean traverseTopToBottom,
ActivityRecord boundary) {
return callback.test(this) ? this : null;
}
这里可以看到，他就是调用了我们刚刚传入的那个PooledPredicate来测试自己是否符合要求，从而我们可以拿到对应的ActivityRecord。
计算目标Task: computeTargetTask
到这里我们可以继续看startActivityInner方法中的如下代码：
final Task targetTask = reusedTask != null ? reusedTask : computeTargetTask();
final boolean newTask = targetTask == null;
mTargetTask = targetTask;
如果我们刚刚已经拿到reusedTask，那么目标的task就会使用它，如果拿不到则会调用computeTargetTask去获取Task，代码如下：
private Task computeTargetTask() {
if (mStartActivity.resultTo == null && mInTask == null && !mAddingToTask
&& (mLaunchFlags & FLAG_ACTIVITY_NEW_TASK) != 0) {
// 同时满足这些条件的情况，不复用task，直接返回空
return null;
} else if (mSourceRecord != null) {
//调用源ActivityRecord，直接复用调用源的Task
return mSourceRecord.getTask();
} else if (mInTask != null) {
//inTask一般是AppTaskImpl指定的，就直接用它，它有可能还没创建这里去创建
if (!mInTask.isAttached()) {
getOrCreateRootTask(mStartActivity, mLaunchFlags, mInTask, mOptions);
}
return mInTask;
} else {
//获取或者创建Task
final Task rootTask = getOrCreateRootTask(mStartActivity, mLaunchFlags, null /* task */,
mOptions);
final ActivityRecord top = rootTask.getTopNonFinishingActivity();
if (top != null) {
return top.getTask();
} else {
rootTask.removeIfPossible("computeTargetTask");
}
}
return null;
}
这里我们继续去看一下getOrCreateRootTask，代码如下：
private Task getOrCreateRootTask(ActivityRecord r, int launchFlags, Task task,
ActivityOptions aOptions) {
final boolean onTop =
(aOptions == null || !aOptions.getAvoidMoveToFront()) && !mLaunchTaskBehind;
final Task sourceTask = mSourceRecord != null ? mSourceRecord.getTask() : null;
return mRootWindowContainer.getOrCreateRootTask(r, aOptions, task, sourceTask, onTop,
mLaunchParams, launchFlags);
}
这里还是先拿到调用端的sourceTask以及是否需要onTop,之后调用了RootWindowContainer的getOrCreateRootTask方法，代码如下：
Task getOrCreateRootTask(@Nullable ActivityRecord r,
@Nullable ActivityOptions options, @Nullable Task candidateTask,
@Nullable Task sourceTask, boolean onTop,
@Nullable LaunchParamsController.LaunchParams launchParams, int launchFlags) {
...
TaskDisplayArea taskDisplayArea = null;
final int activityType = resolveActivityType(r, options, candidateTask);
Task rootTask = null;
...
int windowingMode = launchParams != null ? launchParams.mWindowingMode
: WindowConfiguration.WINDOWING_MODE_UNDEFINED;
....
if (taskDisplayArea == null) {
taskDisplayArea = getDefaultTaskDisplayArea();
}
return taskDisplayArea.getOrCreateRootTask(r, options, candidateTask, sourceTask,
launchParams, launchFlags, activityType, onTop);
}
因为我们没有设置什么参数，因此会执行到最后的fallback流程，我们只分析这一部分。默认我们拿到的activityType为Activity_TYPE_STANDARD， getDefaultTaskDisplayArea会拿到默认的TaskDisplayArea这个之前已经分析过了，最后就是通过它去调用getOrCreateRootTask，代码如下：
Task getOrCreateRootTask(int windowingMode, int activityType, boolean onTop,
@Nullable Task candidateTask, @Nullable Task sourceTask,
@Nullable ActivityOptions options, int launchFlags) {
final int resolvedWindowingMode =
windowingMode == WINDOWING_MODE_UNDEFINED ? getWindowingMode() : windowingMode;
if (!alwaysCreateRootTask(resolvedWindowingMode, activityType)) {
Task rootTask = getRootTask(resolvedWindowingMode, activityType);
if (rootTask != null) {
return rootTask;
}
} else if (candidateTask != null) {
....
}
return new Task.Builder(mAtmService)
.setWindowingMode(windowingMode)
.setActivityType(activityType)
.setOnTop(onTop)
.setParent(this)
.setSourceTask(sourceTask)
.setActivityOptions(options)
.setLaunchFlags(launchFlags)
.build();
}
因为我们传进来的windowingMode是WINDOWING_MODE_UNDEFINED，因此这里会调用getWindowingMode来设置Mode，这里就是调用系统设置了，不需要看代码。
因为ActivityType是ACTIVITY_TYPE_STAND，所以这里alwaysCreateRootTask为true,因为我们传进来的candidateTask也是空，因此最后就是会创建一个新的Task。但是因为是创建的新task，这个Task里面没有运行中的Activity，因此computeTargetTask还是会返回空。
获取PriorAboveTask和task回收检查
继续回来看startActivityInner内部的代码：
if (targetTask != null) { //在DisplayArea中获取在targetTask Root上面的其他root task
mPriorAboveTask = TaskDisplayArea.getRootTaskAbove(targetTask.getRootTask());
}
//如果newTask为false，则看看目标task 顶部的未finish的ActivityRecord
final ActivityRecord targetTaskTop = newTask
? null : targetTask.getTopNonFinishingActivity();
if (targetTaskTop != null) {
startResult = recycleTask(targetTask, targetTaskTop, reusedTask, intentGrants);
if (startResult != START_SUCCESS) {
return startResult;
}
} else {
mAddingToTask = true;
}
在可以复用栈的情况下，targetTaskTop不为空，比如singleTask的模式，这个时候会去执行recycleTask。其他情况设置mAddingToTask，表示我们的ActivityRecord需要添加到Task。
final Task topRootTask = mPreferredTaskDisplayArea.getFocusedRootTask();
if (topRootTask != null) {
startResult = deliverToCurrentTopIfNeeded(topRootTask, intentGrants);
if (startResult != START_SUCCESS) {
return startResult;
}
}
如果我们检查topRootTask不为空的情况，这里如果我们的启动模式是singleTask，首先会检查task栈顶未启动的Activity是否与当前要启动的相同，如果相同，则不启动当前Activity，仅仅去执行它的newIntent，具体代码就不分析了。
创建RootTask，处理新Activity的Task
再往后看代码,之后就该创建RootTask了，代码如下：
if (mTargetRootTask == null) {
mTargetRootTask = getOrCreateRootTask(mStartActivity, mLaunchFlags, targetTask,
mOptions);
}
if (newTask) {
final Task taskToAffiliate = (mLaunchTaskBehind && mSourceRecord != null)
? mSourceRecord.getTask() : null;
setNewTask(taskToAffiliate);
} else if (mAddingToTask) {
addOrReparentStartingActivity(targetTask, "adding to task");
}
上面调用了getOrCreateRootTask,来创建了新的RootTask，与我们之前分析的类似。同时因为我们之前没有成功创建targetTask，因此这里会执行到setNewTask，而taskToAffiliate没有特殊参数，默认我们先按照空来对待吧。
private void setNewTask(Task taskToAffiliate) {
final boolean toTop = !mLaunchTaskBehind && !mAvoidMoveToFront;
final Task task = mTargetRootTask.reuseOrCreateTask(
mStartActivity.info, mIntent, mVoiceSession,
mVoiceInteractor, toTop, mStartActivity, mSourceRecord, mOptions);
task.mTransitionController.collectExistenceChange(task);
//把新的ActivityRecord放置到Task列表的顶部
addOrReparentStartingActivity(task, "setTaskFromReuseOrCreateNewTask");
if (taskToAffiliate != null) {
mStartActivity.setTaskToAffiliateWith(taskToAffiliate);
}
}
这里大多数情况，toTop会是true，我们去看一下这个reuseOrCreateTask方法：
Task reuseOrCreateTask(ActivityInfo info, Intent intent, IVoiceInteractionSession voiceSession,
IVoiceInteractor voiceInteractor, boolean toTop, ActivityRecord activity,
ActivityRecord source, ActivityOptions options) {
Task task;
if (canReuseAsLeafTask()) { //如果没有Task子节点或者不是组织创建的
task = reuseAsLeafTask(voiceSession, voiceInteractor, intent, info, activity);
} else {
// 创建taskId
final int taskId = activity != null
? mTaskSupervisor.getNextTaskIdForUser(activity.mUserId)
: mTaskSupervisor.getNextTaskIdForUser();
final int activityType = getActivityType();
//创建task，并且当前Task设置为这个Task的Parent，在build当中，把当前的Task放置到Parent的mChildren当中，根据toTop决定是否放置到顶部
task = new Task.Builder(mAtmService)
.setTaskId(taskId)
.setActivityType(activityType != ACTIVITY_TYPE_UNDEFINED ? activityType
: ACTIVITY_TYPE_STANDARD)
.setActivityInfo(info)
.setActivityOptions(options)
.setIntent(intent)
.setVoiceSession(voiceSession)
.setVoiceInteractor(voiceInteractor)
.setOnTop(toTop)
.setParent(this)
.build();
}
int displayId = getDisplayId();
if (displayId == INVALID_DISPLAY) displayId = DEFAULT_DISPLAY;
final boolean isLockscreenShown = mAtmService.mTaskSupervisor.getKeyguardController()
.isKeyguardOrAodShowing(displayId);
if (!mTaskSupervisor.getLaunchParamsController()
.layoutTask(task, info.windowLayout, activity, source, options)
&& !getRequestedOverrideBounds().isEmpty()
&& task.isResizeable() && !isLockscreenShown) {
//设置task的布局边界
task.setBounds(getRequestedOverrideBounds());
}
return task;
}
上面代码我们就可以复用或者创建新的task，详见注释。拿到Task，或者我们之前已经有Task的情况下（mAddingToTask为true）的时候，还需要执行addOrReparentStartingActivity，代码如下：
private void addOrReparentStartingActivity(@NonNull Task task, String reason) {
TaskFragment newParent = task;
if (mInTaskFragment != null) {
//我们的场景不涉及InTaskFragment不为空，忽略
...
} else {
//当clearTop的时候，并且是可嵌入的，这个时候会保存TaskFragment到mAddingToTaskFragment
TaskFragment candidateTf = mAddingToTaskFragment != null ? mAddingToTaskFragment : null;
if (candidateTf == null) {
//获取目标Task的topRunningActivity，新建的Task不存在
final ActivityRecord top = task.topRunningActivity(false /* focusableOnly */,
false /* includingEmbeddedTask */);
if (top != null) {
candidateTf = top.getTaskFragment();
}
}
if (candidateTf != null && candidateTf.isEmbedded()
&& canEmbedActivity(candidateTf, mStartActivity, task) == EMBEDDING_ALLOWED) {
//如果拿到了topTask，并且对应的Task是可嵌入的，并且要打开的ActivityRecord也可被嵌入，这把拿到的这个Task作为新的父Task
newParent = candidateTf;
}
}
//新的ActivityRecord的TaskFragment为空，或者和新的Parent一样，就把这个ActivityRecord放到Task的顶部
if (mStartActivity.getTaskFragment() == null
|| mStartActivity.getTaskFragment() == newParent) {
newParent.addChild(mStartActivity, POSITION_TOP);
} else {
mStartActivity.reparent(newParent, newParent.getChildCount() /* top */, reason);
}
}
这里会检查如果新的父Task和我们可以复用的Task是否相同，如果相同，或者ActivityRecord中还没有parent，这个时候就把ActivityRecord添加到Task的孩子列表的顶部。而如果ActivityRecord已经存在了parent并且不是我们将要设置的这个，就需要做reparent，这个步骤代码比较复杂，前面调用检查判断的调用省略，直接看最后的调用，代码如下：
//WindowContainer.java
void reparent(WindowContainer newParent, int position) {
final DisplayContent prevDc = oldParent.getDisplayContent();
final DisplayContent dc = newParent.getDisplayContent();
mReparenting = true;
//从旧的parent中移除自己，并把自己添加到新parent的指定位置
oldParent.removeChild(this);
newParent.addChild(this, position);
mReparenting = false;
// 重新布局layout
dc.setLayoutNeeded();
//如果新旧的DisplayContent不同，还需要做displayChange的处理
if (prevDc != dc) {
onDisplayChanged(dc);
prevDc.setLayoutNeeded();
}
getDisplayContent().layoutAndAssignWindowLayersIfNeeded();
onParentChanged(newParent, oldParent);
onSyncReparent(oldParent, newParent);
}
以上的代码我们看到有做parent的替换，但是复杂点在后面的onParentChanged里面，这里会做SurfaceControl的创建或者reparent，这里就不深入了。除此之外，这里还涉及到动画的处理，我们这里也 不深入了。
继续往后看
if (!mAvoidMoveToFront && mDoResume) {
mTargetRootTask.getRootTask().moveToFront("reuseOrNewTask", targetTask);
...
}
这里会在检查我们的TargetRootTask相比与它的RootTask如果不是在顶部的，需要把它移动到顶部。再往后面就是调用TargetRootTask去启动Activity，以及确认Activity显示出来。
final boolean isTaskSwitch = startedTask != prevTopTask && !startedTask.isEmbedded();
//启动Activity
mTargetRootTask.startActivityLocked(mStartActivity, topRootTask, newTask, isTaskSwitch,
mOptions, sourceRecord);
if (mDoResume) {
final ActivityRecord topTaskActivity = startedTask.topRunningActivityLocked();
if (!mTargetRootTask.isTopActivityFocusable()
|| (topTaskActivity != null && topTaskActivity.isTaskOverlay()
&& mStartActivity != topTaskActivity)) {
//如果当前要启动的Activity还没有启动，没有在栈顶端，执行下面的代码
mTargetRootTask.ensureActivitiesVisible(null /* starting */,
0 /* configChanges */, !PRESERVE_WINDOWS);
mTargetRootTask.mDisplayContent.executeAppTransition();
} else {
if (mTargetRootTask.isTopActivityFocusable()
&& !mRootWindowContainer.isTopDisplayFocusedRootTask(mTargetRootTask)) {
mTargetRootTask.moveToFront("startActivityInner");
}
mRootWindowContainer.resumeFocusedTasksTopActivities(
mTargetRootTask, mStartActivity, mOptions, mTransientLaunch);
}
}
mRootWindowContainer.updateUserRootTask(mStartActivity.mUserId, mTargetRootTask); //更新用户的rootTask
// 更新系统的最近任务
mSupervisor.mRecentTasks.add(startedTask);
到此位置才算是完成了所有Task计算以及Activity的启动。
通过Adb shell看Activity Task栈
前面都是在解读Android的源码可能比较抽象，其中涉及到了挺多WindowContainer和Task等等相关的查找创建的，为了更加形象。我写了个小demo，主页面是普通的launchMode，另外一次打开了一个singleTask启动Mode的和一个singleInstance 启动Mode的页面，然后我们用一下命令进行Activity Task的dump：
adb shell dumpsys activity activities > ~/activitytasks.txt
我们就得到了如下的内容(为方便解读，做了删减)：
Display #0 (activities from top to bottom):
* Task{8ed7532 #40 type=standard A=10116:com.example.myapplication U=0 visible=true visibleRequested=true mode=fullscreen translucent=false sz=1}
topResumedActivity=ActivityRecord{3653c00 u0 com.example.myapplication/.SimpleInstanceActivity} t40}
* Hist #0: ActivityRecord{3653c00 u0 com.example.myapplication/.SimpleInstanceActivity} t40}
* Task{ac77886 #39 type=standard A=10116:com.example.myapplication U=0 visible=false visibleRequested=false mode=fullscreen translucent=true sz=2}
mLastPausedActivity: ActivityRecord{6c019a5 u0 com.example.myapplication/.SingleTaskActivity} t39}
* Hist #1: ActivityRecord{6c019a5 u0 com.example.myapplication/.SingleTaskActivity} t39}
* Hist #0: ActivityRecord{ef92174 u0 com.example.myapplication/.MainActivity} t39}
* Task{d8527c1 #1 type=home U=0 visible=false visibleRequested=false mode=fullscreen translucent=true sz=1}
* Task{d60ff49 #33 type=home I=com.android.launcher3/.uioverrides.QuickstepLauncher U=0 rootTaskId=1 visible=false visibleRequested=false mode=fullscreen translucent=true sz=1}
mLastPausedActivity: ActivityRecord{868b56f u0 com.android.launcher3/.uioverrides.QuickstepLauncher} t33}
* Hist #0: ActivityRecord{868b56f u0 com.android.launcher3/.uioverrides.QuickstepLauncher} t33}
* Task{2c52978 #36 type=standard A=10044:com.android.documentsui U=0 visible=false visibleRequested=false mode=fullscreen translucent=true sz=1}
mLastPausedActivity: ActivityRecord{f9c48b6 u0 com.android.documentsui/.files.FilesActivity} t36}
mLastNonFullscreenBounds=Rect(338, 718 - 1103, 2158)
isSleeping=false
* Hist #0: ActivityRecord{f9c48b6 u0 com.android.documentsui/.files.FilesActivity} t36}
* Task{e38c1d6 #35 type=standard A=10044:com.android.documentsui U=0 visible=false visibleRequested=false mode=fullscreen translucent=true sz=1}
mLastPausedActivity: ActivityRecord{32a5344 u0 com.android.documentsui/.files.FilesActivity} t35}
mLastNonFullscreenBounds=Rect(338, 718 - 1103, 2158)
isSleeping=false
* Hist #0: ActivityRecord{32a5344 u0 com.android.documentsui/.files.FilesActivity} t35}
* Task{1d65c74 #3 type=undefined U=0 visible=false visibleRequested=false mode=fullscreen translucent=true sz=2}
mCreatedByOrganizer=true
* Task{41cb5e3 #5 type=undefined U=0 rootTaskId=3 visible=false visibleRequested=false mode=multi-window translucent=true sz=0}
mBounds=Rect(0, 2960 - 1440, 4440)
mCreatedByOrganizer=true
isSleeping=false
* Task{1cdca12 #4 type=undefined U=0 rootTaskId=3 visible=false visibleRequested=false mode=multi-window translucent=true sz=0}
mCreatedByOrganizer=true
isSleeping=false
这上面就是我们的mRootContainer它当中的的display下面的所有的Task记录，因为我的手机只有一块屏幕，这里只有一个diplay0， 并且展示了他们的存储关系，这里我们可以看到我们的SimpleInstanceActivity它是在独立的Task当中的。用图表简单描绘一下，结构如下所示：
总结
以上就是Activity Task管理的分析，因为这个流程真的是非常复杂，因此中间的很多步骤还是进行了部分省略。本来想要画个流程图，但是太复杂了，只花了一部分便放弃了。
Android系统迭代了这么多年，作为UI展示的组件，Activity承载了太多东西，多屏幕，折叠屏什么的都要支持，因此引入的东西就越来越多。官方也是意识到了这一块的，Activity的管理从AMS抽出来单独的ATMS，ActivityTaskSupervisor的功能也在慢慢抽离到其他的代码中，当前代码里面也添加了很多注释，只要花时间还是能够给搞明白的。
本文仅为一家之言，因为个人疏忽，可能文中也会出现一些错误，欢迎大家指正。
