中断和数码管的显示

PRE

IE Interrupt Enable 中断使能寄存器
IP Interrupt Priority 中断优先寄存器
EX: External Interrupt Enable（外部中断使能）
ET: Timer Interrupt Enable（定时器中断使能）
ES: Serial Interrupt Enable（串行口中断使能）
EA: Enable All Interrupts（总中断使能）

1.中断

1.1 什么是中断

例1：代码执行过程中、遇到异常比如 1/0 除0异常、将会中断程序、去执行异常的处理。

例2: 通信时经常用到,通信分为发送端S和接收端R，当R没有收到S的数据时、这时R不能就等待S发送数据,而不执行其他代码。解决:当R未收到S的数据时、处理其他程序。当R收到S的数据时触发中断,执行处理接收数据的程序。

例3: 程序执行过程中断电,触发系统中断保护现场。

1.2 中断配置

1.2.1 中断使能寄存器

位位置	位名称	描述
IE.7	EA	总中断使能位。1：使能所有中断；0：禁止所有中断。
IE.6	-	保留，未使用。
IE.5	-	保留，未使用。
IE.4	ES	串行口中断使能位。1：使能串行口中断。
IE.3	ET1	定时器1中断使能位。1：使能定时器1中断。
IE.2	EX1	外部中断1使能位。1：使能外部中断1。
IE.1	ET0	定时器0中断使能位。1：使能定时器0中断。
IE.0	EX0	外部中断0使能位。1：使能外部中断0。

例：要配置定时器0进行中断 EA = 1 ET0 = 1 EX0 =

1.2.2 中断优先寄存器

位位置	位名称	描述
IP.7	-	保留，未使用。
IP.6	-	保留，未使用。
IP.5	-	保留，未使用。
IP.4	PS	串行口中断优先级位。1：高优先级；0：低优先级。
IP.3	PT1	定时器1中断优先级位。1：高优先级；0：低优先级。
IP.2	PX1	外部中断1优先级位。1：高优先级；0：低优先级。
IP.1	PT0	定时器0中断优先级位。1：高优先级；0：低优先级。
IP.0	PX0	外部中断0优先级位。1：高优先级；0：低优先级。

1.2.3 中断服务函数

编号	名称	标志位	中断使能拉	默认优先级
0	外部中断0	IE0	EX0	1高
1	TO中断	TF0	ET0	2
2	外部中断1	IE1	EX1	3
3	T1中断	TF1	ET1	4
4	UART中断	T1/R1	ES	5
5	T2中断	TF2/EXF2	ET2	6低

写代码时在函数名后面加interrupt x即可

注：另外在使用定时中断时、还需要配置TCON寄存器 TR0=1

拿T0中中断配置举例:

要启用这个中断需要设置EA=1(总使能中断) ET0=1、TR0 = 1;当TF0=1(硬件自定设置)就会触发TO中断。

程序实例

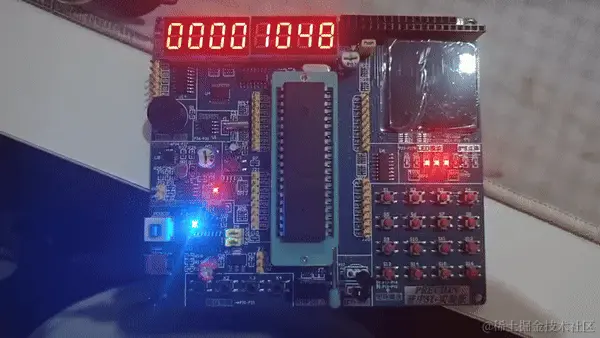

使用定时器、每秒在数码管显示数字+1

一共3个主文件

main.c

Digtal.c 数码管相关功能

Timer.c 定时器、定时中断相关功能

Digtal.c 数码管相关

#include <REGX52.H>
#include "Delay.h"
//数码管 段码 NixieTable[0]显示数字0、NixieTable[1]显示数字1
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
//当前数码管显示的数字
unsigned char digits[8] = {0,0,0,0,0,0,0,0};

/**
	*
	* @brief 在数码管上显示单个数字
	* @param
	* @retval
	*/
void DigTalShow_Single(unsigned char Location,Number)
{
	switch(Location)		//位码输出
	{
		case 1:P2_4=0;P2_3=0;P2_2=0;break;
		case 2:P2_4=0;P2_3=0;P2_2=1;break;
		case 3:P2_4=0;P2_3=1;P2_2=0;break;
		case 4:P2_4=0;P2_3=1;P2_2=1;break;
		case 5:P2_4=1;P2_3=0;P2_2=0;break;
		case 6:P2_4=1;P2_3=0;P2_2=1;break;
		case 7:P2_4=1;P2_3=1;P2_2=0;break;
		case 8:P2_4=1;P2_3=1;P2_2=1;break;
	}
	P0=NixieTable[Number];	//段码输出
	Delay(1);//显示一段时间
	P0=0x00;//段码清0，消影
}

/**
	*
	* @brief 根据数字 设置数码管上的数据
	* @param
	* @retval
	*/
void DigTal_SetAndShow(unsigned int Number)
{
	//取出
	unsigned char i=0;
	while (Number != 0) {
        digits[i++] = Number % 10;
		if(Number!=0){
			Number /= 10;
		}
    }
	for(i=0;i<8;i++){
		DigTalShow_Single((i+1),digits[i]);
	}
}

Timer.c 定时器相关

#include <REGX52.H>
/**
	*
	* @brief 初始化T0 中断
	* @param
	* @retval
	*/
void Timer0_Interupt_init()
{
	EA =1;//总使能
	ET0=1;//使能T0定时器
	TR0 = 1;		//定时器0开始计时
	TMOD =0X01;//定时器、工作模式1 即16位模式
}
/**
	*
	* @brief  设置5ms中断一次
	* @param
	* @retval
	*/
void Timer0_05ms_Init()
{
	TL0 = 0x00;		//设置定时初值
	TH0 = 0x4C;		//设置定时初值

}
/* 定时器模板
void Timer0_Interrupt() interrupt 1
{
	Timer0_05msStart();
	// Code ...
}
*/

main.c 主函数

#include <REGX52.H>
#include "Digtal.h"
#include "Delay.h"
unsigned char Count =0;
unsigned int num = 1000;
void main()
{
//	EA=1;
//	TMOD=0X01;
//	TL0 = 0x00;		//设置定时初值
//	TH0 = 0x4C;		//设置定时初值
//	ET0=1;
//	TR0=1;
	Timer0_Interupt_init();
	Timer0_05ms_Init();

	while(1)
	{
		DigTal_SetAndShow(num);
	}
}
//使用 TO中断
void Timer0_Interrupt() interrupt 1
{
//	TL0 = 0x00;		//设置定时初值
//	TH0 = 0x4C;		//设置定时初值
	Timer0_05ms_Init();
	Count++;
	if(Count>=20){
		Count=0;
		num++;
	}
}

51单片机：02_定时中断和数码管刷新实现
